Kužeľové ozubené koleso

Ako profesionálny výrobca a továreň v Číne,Raydafonje vašou prvou voľbou pri kúpe vysokokvalitného kužeľového prevodu! Spoliehajúc sa na vyspelý lokálny priemyselný klaster zaisťujeme presnosť a stabilitu produktov, pričom ceny udržiavame v rozumnom rozsahu a dodávame produkty globálnym zákazníkom. Či už ide o rozsiahle prispôsobenie alebo neštandardné prispôsobenie, vieme poskytnúť služby na požiadanie, zabezpečiť stabilnú dodávku a kontrolovateľnú kvalitu a sme dodávateľom kužeľových ozubených kolies, ktorý si zaslúži dlhodobú spoluprácu.

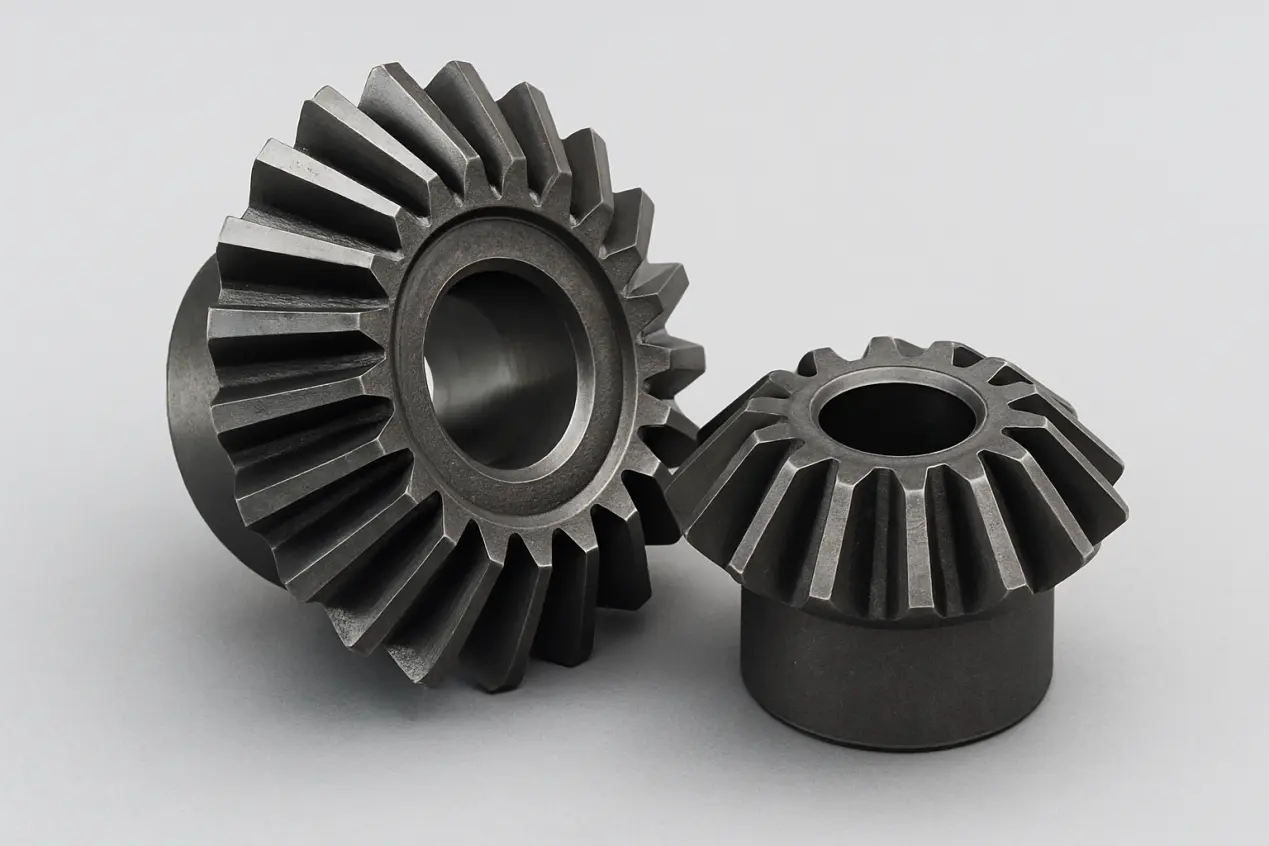

Raydafon sa už mnoho rokov zameriava na výrobu kužeľových ozubených kolies. Na výrobu využíva technológiu CNC frézovania. Presnosť povrchu zubov môže dosiahnuť úroveň ISO 6. Je vhodný pre rôzne 90° pravouhlé prenosy, ako sú vretená obrábacích strojov, automobilové diferenciály, riadiace systémy strojárskych strojov, baliace zariadenia a poľnohospodárske stroje. Každý pár kužeľových ozubených kolies je plne spracovaný v našej vlastnej továrni, od rezania 20CrMnTi nauhličovacej ocele, odvaľovania ozubených kolies, tepelného spracovania až po presné brúsenie ozubených kolies a kontrolu kvality. Prísne implementujeme normy systému kvality ISO 9001:2015 a využívame centrum merania ozubených kolies na zisťovanie kľúčových parametrov, ako sú kumulatívna chyba rozstupu a chyba tvaru zubov, aby sme zabezpečili stabilnú kontrolu vôle záberu v rozmedzí 0,05 mm.


Pokiaľ ide o štruktúru, Raydafon poskytuje dve konštrukčné riešenia: zuby rovnakej výšky a zuby kontrakcie: zuby rovnakej výšky sú vhodné pre vysokorýchlostný prenos a stabilnú prevádzku; kontrakčné zuby sú vhodnejšie pre príležitosti s vysokým zaťažením, s nosnosťou viac ako 3000 N·m. Povrch zubov je ošetrený tvrdým chrómovaním a tvrdosť povrchu dosahuje HRC58-62, čo výrazne zlepšuje odolnosť proti opotrebovaniu a prispôsobuje sa zložitým pracovným podmienkam, ako je prach, blato a olej. Niektoré modely využívajú dizajn špirálového zuba, ktorý môže účinne znížiť prevádzkový hluk pod 75 dB, čo je obzvlášť vhodné pre priemyselné odvetvia, ako sú zdravotnícke zariadenia a zariadenia na balenie potravín s prísnymi požiadavkami na hluk.


Či už ide o priamy prevod, špirálový prevod respkužeľový prevod, Raydafon môže poskytnúť technickú podporu v plnom rozsahu od výberu dizajnu, optimalizácie parametrov až po návrhy montáže. Ak chcete získať informácie o výbere, zoznamy cenových ponúk alebo vzorové modely rôznych modulov, kontaktujte nás. Technické riešenia a správy o testoch vám poskytneme do 24 hodín.

Aký je rozdiel medzi pokosovým prevodom a kužeľovým prevodom?

Pri výbere prevodových stupňov zákazníci často porovnávajú Mitre Gear (konštantné kužeľové koleso) a Bevel Gear (kužeľové koleso). Majú podobný vzhľad a oba sa používajú na dosiahnutie prenosu sily medzi dvoma pretínajúcimi sa hriadeľmi, existujú však zjavné rozdiely v scenároch skutočného použitia a výkonu.


Medzi nimi je najväčšou vlastnosťou Mitre Gear to, že prevodový pomer je pevne stanovený na 1:1, čo znamená, že ho možno použiť iba v systémoch, ktoré vyžadujú konštantnú rýchlosť otáčania. Používa sa hlavne pre zariadenia, ktoré vyžadujú presnú synchronizáciu, ako sú detekčné platformy, optické rotačné štruktúry alebo niektoré malé mechanické zariadenia. Tento typ ozubeného kolesa sa jednoducho spáruje a ľahko spracováva. Je obzvlášť populárny v systémoch, kde sa mení smer otáčania, ale rýchlosť zostáva nezmenená.


Výhodou Bevel Gear je, že prevodový pomer je nastaviteľný. Či už ide o pomery 2:1, 3:1 alebo iné prispôsobené pomery, dá sa navrhnúť, čo je veľmi vhodné pre pracovné podmienky vyžadujúce spomalenie alebo zrýchlenie, ako sú nápravy, zdvíhacie mechanizmy, priemyselné rozvodné skrine atď. Existuje aj viac typov kužeľových prevodov, ako sú čelné ozubené kolesá, špirálové prevody, prevody s nulovým stupňom atď., ktoré je možné zvoliť podľa hlučnosti, ďalších požiadaviek na zaťaženie.


Pokiaľ ide o štruktúru, obe sú kužeľovými ozubenými kolesami, ale Mitre Gear venuje väčšiu pozornosť presnosti uhla a symetrii zubov, zatiaľ čo Bevel Gear venuje väčšiu pozornosť sile záberu a prenosovej kapacite. Preto sa odporúča pri výbere uprednostniť prevodové potreby výbavy, či už zmeniť rýchlosť alebo len zmeniť smer a následne sa rozhodnúť, ktorá je vhodnejšia.


Raydafon poskytuje rôzne modely pokosových a kužeľových ozubených kolies s úrovňou presnosti až do DIN 6 a podporuje prispôsobenie materiálov, ako je legovaná oceľ a nehrdzavejúca oceľ, aby vyhovovali podporným potrebám priemyselnej automatizácie, robotov, poľnohospodárskych strojov a iných oblastí. Ak si nie ste istí, ktorý z nich je vhodnejší, môžete tiež kontaktovať našich technikov, ktorí vám poskytnú hodnotenie aplikácie a návrhy na výber.

Kde sa zvyčajne používa Bevel Gear?

Kužeľový prevod sa používa hlavne na miestach, kde sa pretínajú dve osi a je potrebné zmeniť smer otáčania. Najtypickejším prípadom je prenos s 90-stupňovým uhlom, ako je napríklad výkonová štruktúra v tvare písmena "L", ktorá sa vyskytuje v mnohých zariadeniach, a premena výkonu medzi nimi je dokončená pomocou kužeľových ozubených kolies.


V diferenciáli automobilu je kužeľový prevod nepostrádateľnou súčasťou, ktorá umožňuje voľné otáčanie ľavého a pravého kolesa pri otáčaní bez toho, aby sa navzájom rušili. Mnoho zákazníkov si pri navrhovaní reduktorov alebo uhlových konštrukcií riadenia vyberie aj kužeľový prevod, pretože má stabilný prevod a zaberá menej miesta. Ak má samotné vybavenie obmedzenia objemu, ale potrebuje dosiahnuť výkon v zákrutách, tento prevod je obzvlášť vhodný.


Bežné priemyselné aplikácie tiež zahŕňajú: malé obrábacie stroje, baliace zariadenia, zdvíhacie plošiny, miešacie stroje, poľnohospodárske vozidlá a stavebné stroje. V týchto zariadeniach nemôže byť všetok výkon vyvedený v priamom smere a kužeľový prevod hrá úlohu „zahnúť za roh a pokračovať v prenose“.


Pre rôzne zaťaženia a rýchlosti sa používajú rôzne typy kužeľových kolies: priame kužeľové prevody sú jednoduché a vhodné pre nízkorýchlostné systémy;špirálové kužeľové kolesású tichšie a zaberajú plynulejšie, vhodné pre nepretržité pracovné zariadenia. Raydafon ponúka oba typy kužeľových prevodov a presnosť a materiál je možné zvoliť podľa konkrétnych pracovných podmienok.


Všade tam, kde dochádza k prenosu sily medzi dvoma pretínajúcimi sa hriadeľmi, najmä v situáciách, kde je uhol obmedzený, sú kužeľové prevody spoľahlivou a odolnou mechanickou možnosťou. Môžete nám povedať svoju štruktúru zariadenia a my vám pomôžeme nájsť najvhodnejšie špecifikácie.



View as

Špirálové kužeľové ozubené koleso

Špirálové kužeľové ozubené koleso

Raydafon vyrába špirálové kužeľové kolesá pre pravouhlé pohony vo vlastnej továrni v Ningbo v Číne. Zakrivená línia zubov udržuje dva alebo viac zubov v každom momente v kontakte, takže pohon beží hladšie a tichšie ako rovná skosená dvojica rovnakej veľkosti a prenáša na svoje rozmery väčší krútiaci moment. Štandardné moduly sú od M3 do M12 s presnosťou DIN6 až DIN9, vyrábané podľa ISO, DIN, ANSI, JIS alebo BS. Materiály zahŕňajú legovanú oceľ, C45, nehrdzavejúcu oceľ, mosadz, meď, hliník a POM, s povrchovou úpravou od zinku a niklu až po čierny oxid, Geomet a Dacromet. Pastorok môže byť rezaný len s piatimi zubami, čo umožňuje veľký redukčný pomer v jedinom pravouhlom stupni a boky zubov môžu byť brúsené po tepelnom spracovaní pre vyššie presné triedy. Ozubené kolesá sa dodávajú ako páry s kontaktným vzorom skontrolovaným pred odoslaním. Pošlite svoj výkres alebo vzorku na cenovú ponuku do 24 hodín.
Plastové kužeľové kolesá

Plastové kužeľové kolesá

Raydafon vyrába plastové kužeľové kolesá v Ningbo v Číne, lisované z POM a nylonu pre pravouhlé pohony. Štandardné pomery sú 1:1, 2:1, 3:1, 4:1 a 5:1; moduly rozstupov M0,25 až M1; počet zubov 10 až 60; priemery otvorov 3,0 až 10,0 mm; vonkajšie priemery 8,7 až 60,4 mm; prevádzková teplota −40 °C až +80 °C. Čísla dielov zahŕňajú GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M515040BS, GB2M5150206* a GB1M512BS*. Prípona BS označuje mosadznú vložku a nastavovaciu skrutku. Dôležité: GB1M512* a GB1M512BS* sa zhodujú iba so 60-zubovým kužeľovým prevodom a nie sú kompatibilné s inými prevodmi. Tvarovaná geometria zubov poskytuje tichú, tesnú sieť; polymér je samomazný a odolný voči chemikáliám. Vlastný modul, počet zubov, vŕtanie, náboj a trieda materiálu k dispozícii na kreslenie; cenovú ponuku do 24 hodín.
Ako spoľahlivý výrobca a dodávateľ Kužeľové ozubené koleso v Číne prešli naše produkty certifikáciou CE. Ak chcete kúpiť kvalitné produkty, kontaktujte nás.
