Výrobca hydraulických valcov pre vysokovýkonné zariadenia

Hydraulický valec Raydafon

Výrobca hydraulických valcov pre rýpadlá, kombajny, traktory a vlastné stroje

Raydafonvyrába hydraulické valce pre stavebné stroje, poľnohospodárske zariadenia, priemyselné stroje a iné hydraulické aplikácie. Dodávame štandardné a plne prispôsobené valce na základe priemeru otvoru, priemeru tyče, dĺžky zdvihu, typu montáže, pracovného tlaku a prevádzkových podmienok.

Každá vložka je vyrobená podľa potvrdených výkresov, vzoriek alebo kľúčových rozmerov. Výroba sa zameriava na rozmerovú presnosť, tesniaci výkon a stabilnú prevádzku pri opakovanom hydraulickom zaťažení – tri faktory, ktoré rozhodujú o tom, či valec vydrží sezónu alebo desaťročie.

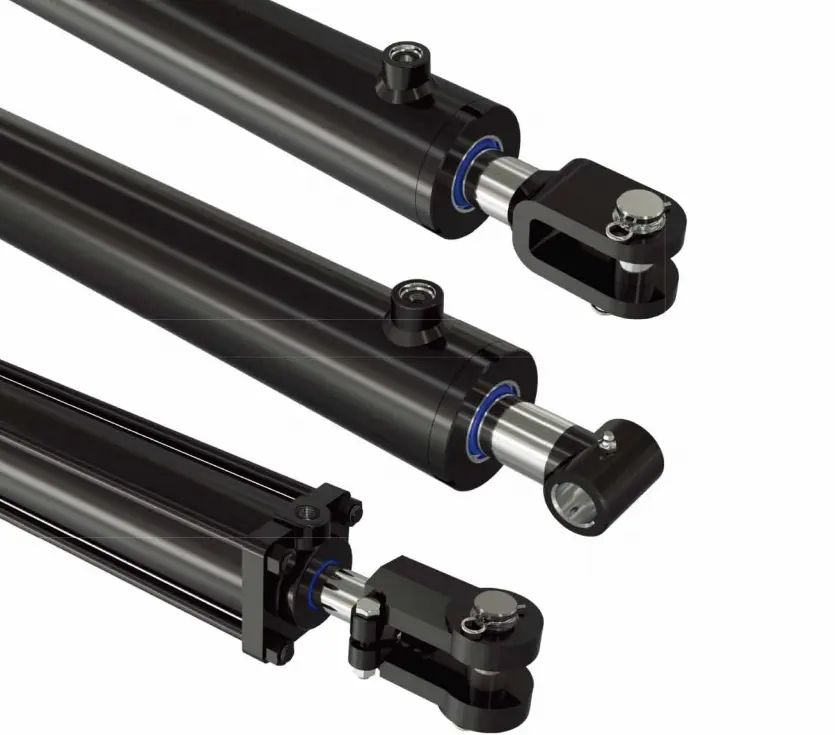

hydraulic cylinders
01

Konštrukcia a hlavné časti hydraulického valca

Hydraulický valec premieňa hydraulický tlak na lineárny mechanický pohyb. Jeho výkon závisí od toho, ako presne sú jeho základné komponenty navzájom zladené.

  • Hlaveň valca— tvorí tlakovú komoru pre hydraulický olej a vedie zostavu piestu.
  • Piest— premieňa hydraulický tlak na lineárnu silu.
  • Piestna tyč— prenáša silu valca na mechanizmus stroja.
  • Koncový kryt— podopiera a umiestňuje vnútorné časti, pričom drží štruktúru valca pohromade.
  • Pečate— zabrániť úniku oleja a zabrániť kontaminácii valca.
  • Montážne komponenty— príruby, čapy, vidlice, guľové spoje a iné spojenia vybrané tak, aby zodpovedali inštalácii.
Hydraulic Cylinder Construction and Main Parts
02

Ako zmerať hydraulický valec pred objednávkou

Presné meranie je rozdiel medzi výmenou a vrátenou zásielkou. Pred vybratím valca vypnite zariadenie, uvoľnite hydraulický tlak a vyčistite valec a spojovacie oblasti. V celom rozsahu používajte kalibrované meracie nástroje.

How to Measure Hydraulic Cylinder

Najprv potrebujeme päť dimenzií

  • Priemer otvoru— vnútorný priemer valca, meraný vo viac ako jednej polohe, aby sa skontrolovala zmena opotrebovania.
  • Priemer tyče— priemer piestnej tyče meraný na čistom, neopotrebovanom úseku az rôznych smerov.
  • Dĺžka zdvihu— vzdialenosť medzi úplne zasunutou a úplne vysunutou polohou.
  • Celková dĺžka— dĺžka valca v uvedenej referenčnej polohe, zvyčajne zasunutá.
  • Typ montáže— potvrdiť spojenie na oboch koncoch: príruba, čap, vidlica alebo guľová montáž.
Výber 01 Zaťaženie a tlak

Požadovaný pracovný tlak, ťah alebo ťažná sila a pracovný cyklus.

Výber 02 Geometria

Vŕtanie, tyč, zdvih, montážne rozmery a typ pripojenia.

Výber 03 Prevádzkové podmienky

Typ hydraulického oleja, prevádzková teplota, pracovné prostredie, frekvencia pohybu.

03

Aplikácie hydraulických valcov

Hydraulické valce Raydafon sú vyrobené pre zariadenia, ktoré potrebujú riadený lineárny pohyb a spoľahlivú zdvíhaciu silu, deň čo deň, v skutočných poľných podmienkach.

Rýpadlá a nakladače Buldozéry a zemné práce Traktory a náradia Kombajny a kombajny na ryžu Hydraulické lisy Zariadenia na manipuláciu s materiálom Výroba a automatizácia strojov Ťažba a ťažké zariadenia Špeciálne stroje na zákazku
04

Prečo si vybrať Raydafon ako dodávateľa hydraulických valcov

Postavené na základe výkresov, vzoriek a prevádzkových podmienok

Namiesto vnucovania katalógového dielu do vášho stroja začíname od skutočných pracovných podmienok valca a pracujeme späť na špecifikácii, ktorá vyhovuje.

  • Štandardné a vlastné možnosti— fľaše vyrobené podľa štandardných špecifikácií alebo podľa zákazníckych výkresov a vzoriek.
  • Výber na základe aplikácie— špecifikácie otvoru, tyče, zdvihu, montáže a tesnenia zodpovedajúce skutočným pracovným podmienkam.
  • Zameranie na výkon tesnenia— tesniace konfigurácie zvolené na kontrolu úniku oleja pri opakovanom cyklovaní, nielen pri prvej montáži.
  • Pružnosť zaťaženia— konštrukcie vybrané podľa tlaku, zaťaženia, zdvihu a prevádzkovej frekvencie.
  • Jednorazové napájanie pohonnej jednotky— Raydafon tiež dodávaPoľnohospodárska prevodovka, Planetárna prevodovkaaVývodový hriadeľ, takže viacero hnacích a hydraulických komponentov môže pochádzať od jedného dodávateľa.

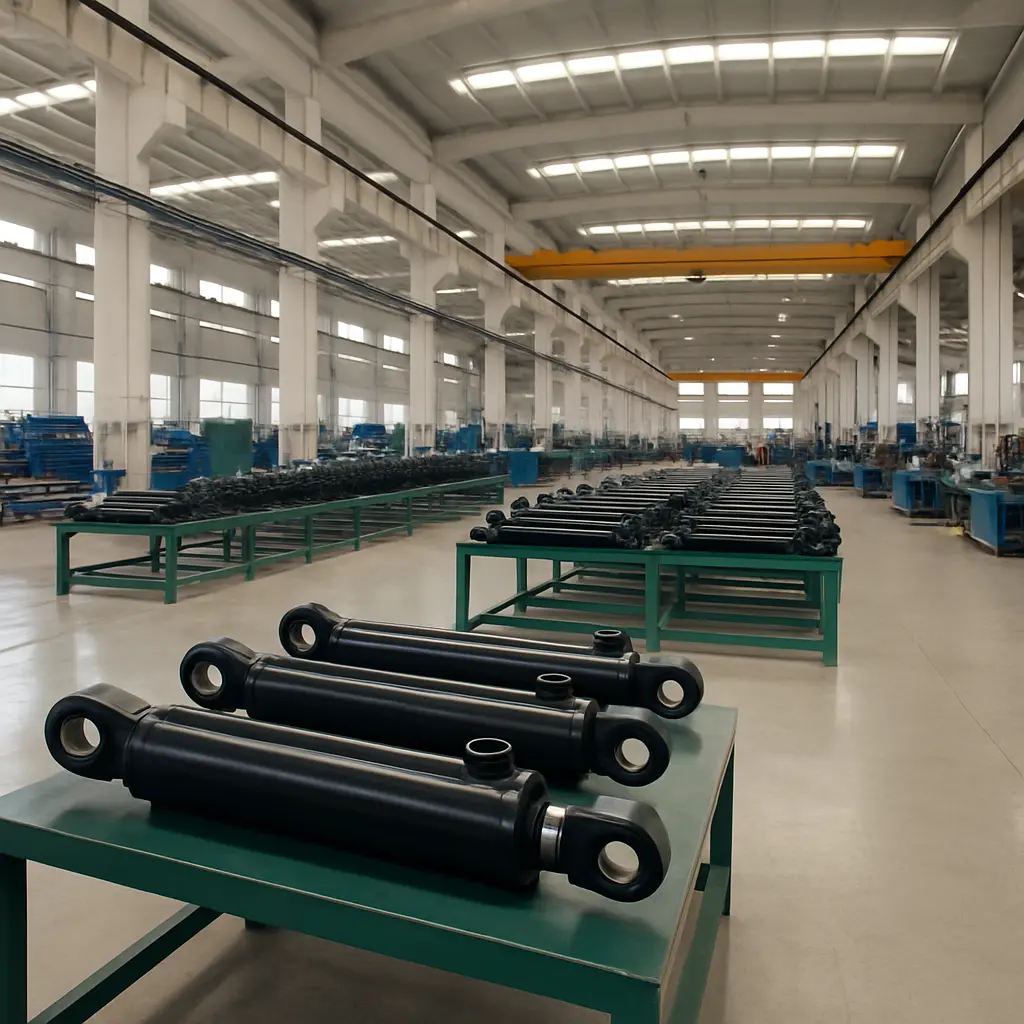

Raydafon factory

Vyžiadajte si špecifikáciu hydraulického valca

Výmena existujúceho valca alebo vývoj nového stroja? Pošlite výkres, vzorku, číslo dielu alebo kľúčové rozmery. Raydafon pred začatím výroby posúdi požiadavku a potvrdí vhodnú konfiguráciu valca, montážne rozmery a špecifikáciu.

View as

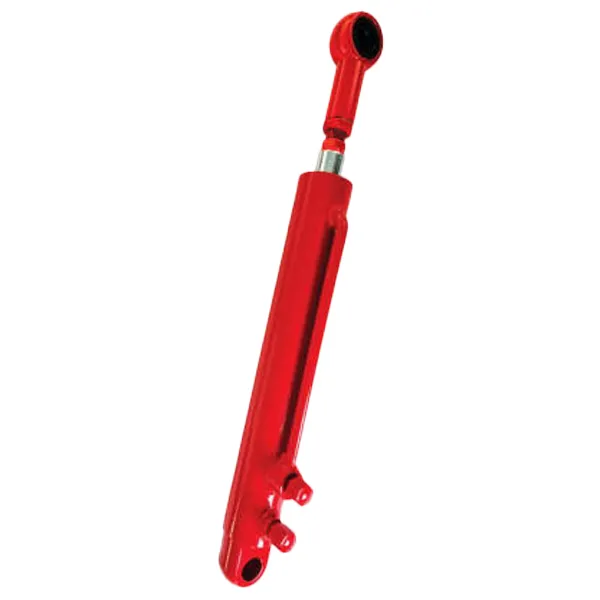

Hydraulický valec kombajnu EP-YD40-245-D5

Hydraulický valec kombajnu EP-YD40-245-D5

Raydafon, čínsky výrobca a dodávateľ, vyrába hydraulický valec zberača EP-YD40-245-D5 vo vlastnej réžii. Je to nevyhnutné na zdvíhanie a spúšťanie dopravníkového systému kombajnov na kukuricu a sóju, ako aj na prevracanie sila. So 40 mm vŕtaním a zdvihom 245 mm odolá tlaku 16 MPa. Chrómovaná piestna tyč odoláva opotrebovaniu, zatiaľ čo bezšvíkové oceľové telo je odolné. Tesnenia sú odolné voči oleju a nepriepustné. Udržiavame prísne kontroly od výroby až po odoslanie a cena je primeraná. Užite si plynulú prevádzku harvestora!

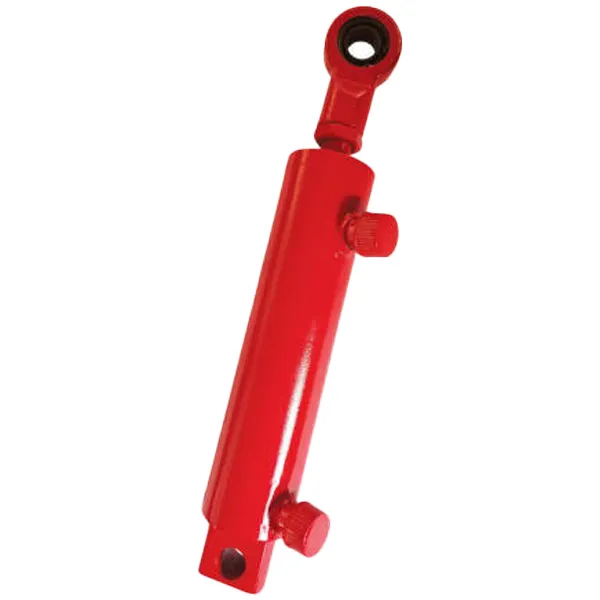

EP-YS50E-001 Hydraulický valec riadenia kombajnu

EP-YS50E-001 Hydraulický valec riadenia kombajnu

Raydafon, čínsky výrobca a dodávateľ, vyrába hydraulický valec na riadenie hydraulického valca kombajnu EP-YS50E-001, špeciálne na riadenie. Je nevyhnutný pri otáčaní a manévrovaní so zberačmi pšenice a ryže na poli. S vŕtaním 50 mm a zdvihom 153 mm odolá tlaku 20 MPa. Chrómovaná piestna tyč odoláva opotrebovaniu, zatiaľ čo valec valca je vyrobený z odolnej bezšvovej ocele. Tesnenia sú odolné voči oleju a úniku. Starostlivo sledujeme výrobu a máme primeranú cenu. Použite to na hladké riadenie kombajnu!
EP-YD40-270 Hydraulický valec žacej plošiny kombajnu

EP-YD40-270 Hydraulický valec žacej plošiny kombajnu

Raydafon, čínsky výrobca a dodávateľ, si vo vlastnej réžii vyrába valec s hydraulickým valcom na rezanie kombajnu EP-YD40-270. Tento valec sa používa pre hlavičku. Má vŕtanie 40 mm, zdvih 270 mm a odolá tlaku 18 MPa. Piestna tyč je pochrómovaná pre odolnosť proti opotrebovaniu a valec valca je vyrobený z odolnej bezšvovej ocele. Tesnenia sú odolné voči oleju a úniku. Starostlivo sledujeme náš výrobný a expedičný proces a ponúkame primeranú cenu. Je to spoľahlivý spoločník pre váš harvestor!
Hydraulický valec kombajnu EP-HH-YG45*220

Hydraulický valec kombajnu EP-HH-YG45*220

Raydafon, čínsky výrobca a dodávateľ, vyrába hydraulický valec kombajnu EP-HH-YG45*220 v našej vlastnej továrni. Tento valec sa bežne používa v zdvíhacích a spúšťacích systémoch harvestorov. Má vŕtanie 45 mm, zdvih 220 mm a odolá tlaku až 16 MPa. Chrómovaná piestna tyč odoláva opotrebovaniu a valec valca je vyrobený z odolnej bezšvovej ocele. Tesnenia sú odolné voči oleju a prakticky nepriepustné. Starostlivo sledujeme kvalitu od výroby až po dodanie a cena je primeraná. Pridaním tohto hydraulického komponentu do vášho kombajnu bude jeho beh hladko!

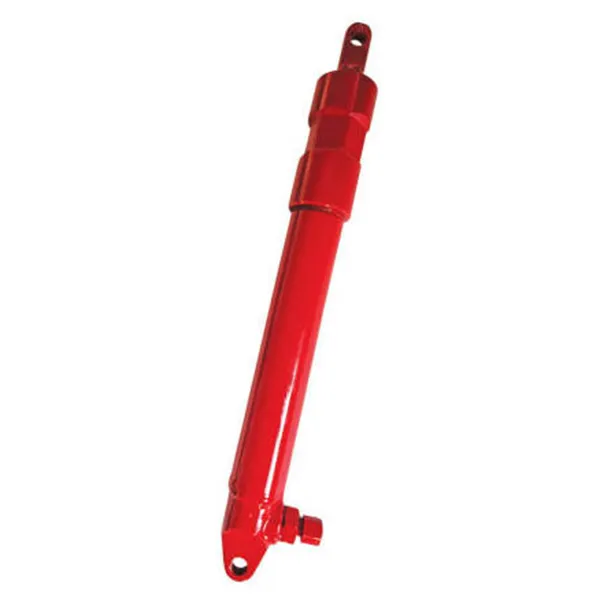

EP-YD25-001A Hydraulický valec kombajnu Valec s jazýčkovým kolesom

EP-YD25-001A Hydraulický valec kombajnu Valec s jazýčkovým kolesom

Raydafon, čínsky výrobca a dodávateľ, si vo vlastnej réžii vyrába hydraulický valec s jazýčkovým valcom EP-YD25-001A Harvester, špeciálne na použitie na cievkach. Má 25 mm vŕtanie, 235 mm zdvih a odolá tlaku 12 MPa. Chrómovaná piestna tyč odoláva opotrebovaniu, zatiaľ čo valec valca je vyrobený z odolnej bezšvovej ocele. Tesnenia sú odolné voči oleju a úniku. Starostlivo sledujeme výrobu a zabezpečujeme primeranú cenu. Je to spoľahlivý a spoľahlivý hydraulický valec pre harvestorové navijaky!

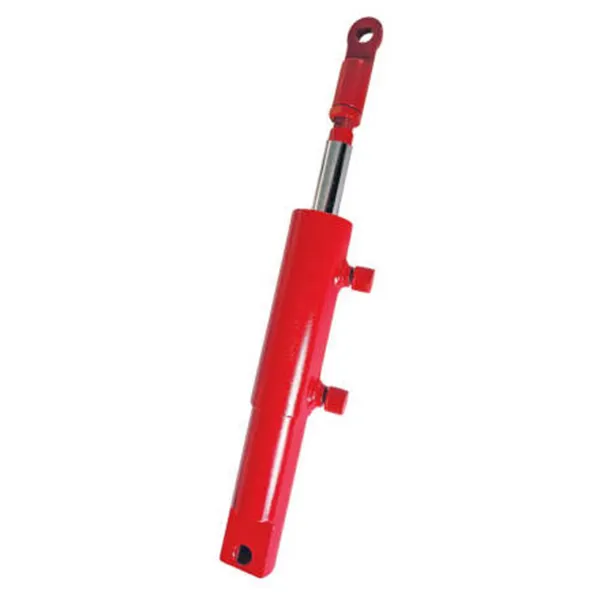

Hydraulický valec kombajnu EP-YS40F Valec s plynule meniteľnými otáčkami

Hydraulický valec kombajnu EP-YS40F Valec s plynule meniteľnými otáčkami

Raydafon, čínsky výrobca a dodávateľ, vyrába kombajnový hydraulický valec EP-YS40F s plynule meniteľnou rýchlosťou s plynule meniteľným prevodom (CVT) špeciálne pre kombajnové prevodové systémy. S vŕtaním 40 mm a zdvihom 65 mm odolá prevádzkovému tlaku 18 MPa. Piestna tyč je pochrómovaná na ochranu proti opotrebeniu, valec valca je vyrobený z vysoko pevnej bezšvovej ocele a tesnenia sú odolné voči oleju a starnutiu, čo zaisťuje tesnosť prevádzky. S prísnou kontrolou kvality od výroby až po kontrolu ponúkame rozumnú cenu. Pridanie spoľahlivého komponentu CVT do vášho harvestora zaistí plynulú prevádzku!
Ako spoľahlivý výrobca a dodávateľ Hydraulický valec v Číne prešli naše produkty certifikáciou CE. Ak chcete kúpiť kvalitné produkty, kontaktujte nás.
