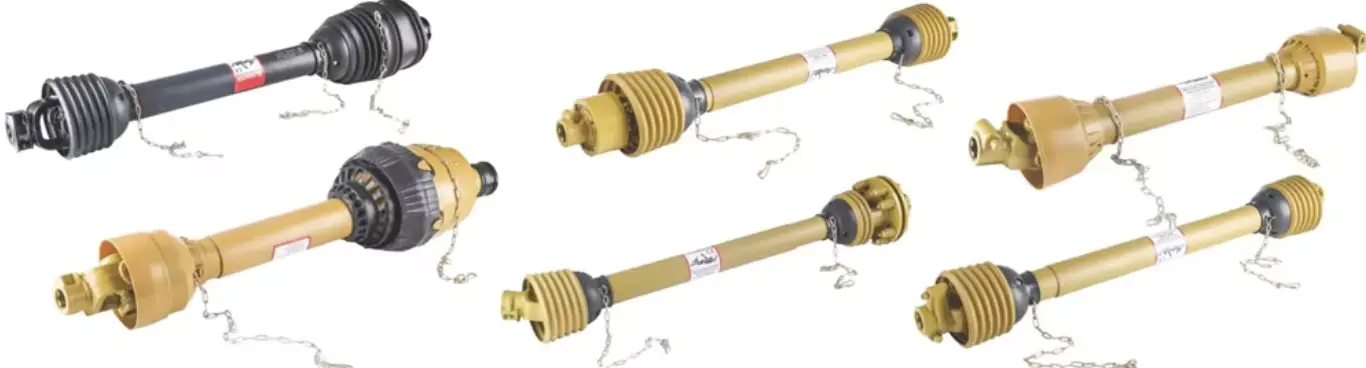

Factory Direct PTO Shaft for Tractors and Agricultural Implements

Vývodový hriadeľ Raydafon — Čo robíme a ako ho vyrábame

Naša továreň a skúsenosti

  • Zameriavame sa na výskum a vývoj a výrobu vývodových hriadeľov a máme hlboké skúsenosti v oblasti poľnohospodárskych prevodových systémov.
  • Naša vlastná továreň sa nachádza v čínskom klastri na výrobu poľnohospodárskych zariadení.
  • Kontrolujeme celý proces: obstarávanie materiálu, kovanie, obrábanie, montáž a testovanie.
  • Dodávame kompletný sortiment vývodových hriadeľov pre kosačky, rotačné kultivátory, rozmetadlá hnojív, drviče a ďalšie.
  • Naše výrobky idú do Európy, Ameriky, na Stredný východ, do Južnej Ameriky a na ďalšie rozvinuté poľnohospodárske trhy.

Zameranie na dizajn: Bezpečnosť, všestrannosť, odolnosť

  • Každý hnací hriadeľ používa rúrku z uhlíkovej ocele s vysokou pevnosťou a kované oceľové vidlice.
  • Vysoká pevnosť a vysoký krútiaci moment — stabilné pri veľkom zaťažení a vysokofrekvenčnej prevádzke.
  • Ponúkame viacero medzinárodných štandardných rozhraní: taliansky typ CE, nemecký typ WAL, americký štandard ASAE atď.
  • Vďaka tomu sú naše hriadele kompatibilné s rôznymi značkami poľnohospodárskych strojov.

Bezpečnostné prvky, ktoré zabudovávame

  • Bezpečnostný kryt a spojka obmedzujúca krútiaci moment sú súčasťou štandardnej výbavy – bránia poškodeniu preťažením a zaseknutiu sa zranenia osôb.
  • Niektoré špičkové modely podporujú rýchle zapojenie a vytiahnutie – jednoduchá vonkajšia výmena a oprava.
  • Poloha mazacieho otvoru je dobre navrhnutá s tesniacou štruktúrou — predlžuje mazacie cykly a znižuje dennú údržbu.
  • Každá súprava sa pred opustením továrne podrobuje dynamickým testom vyváženia a pevnosti – žiadne abnormálne vibrácie pri vysokých rýchlostiach.

Prispôsobenie a dodávka

  • Poskytujeme služby výrobcom OEM poľnohospodárskych strojov a maloobchodným kanálom – poznáme rozdiely medzi odvetviami.
  • Podporujeme prispôsobenie vzoriek a dávkovú neštandardnú výrobu.
  • Flexibilné dodacie cykly; náš technický tím pomáha s výberom a prispôsobením rozhrania.
  • Štandardné modely sú vždy skladom a môžu byť odoslané v ten istý deň.

Kde sa používajú naše vývodové hriadele

  • Stredné a veľké poľnohospodárske stroje
  • Záhradná technika
  • Stroje na kŕmenie hospodárskych zvierat

Ak máte konkrétnu aplikáciu,kontaktujte náspre výkresy, špecifikačné manuály alebo podporu testovania vzoriek. Prispôsobíme vám riešenie prevodovky.

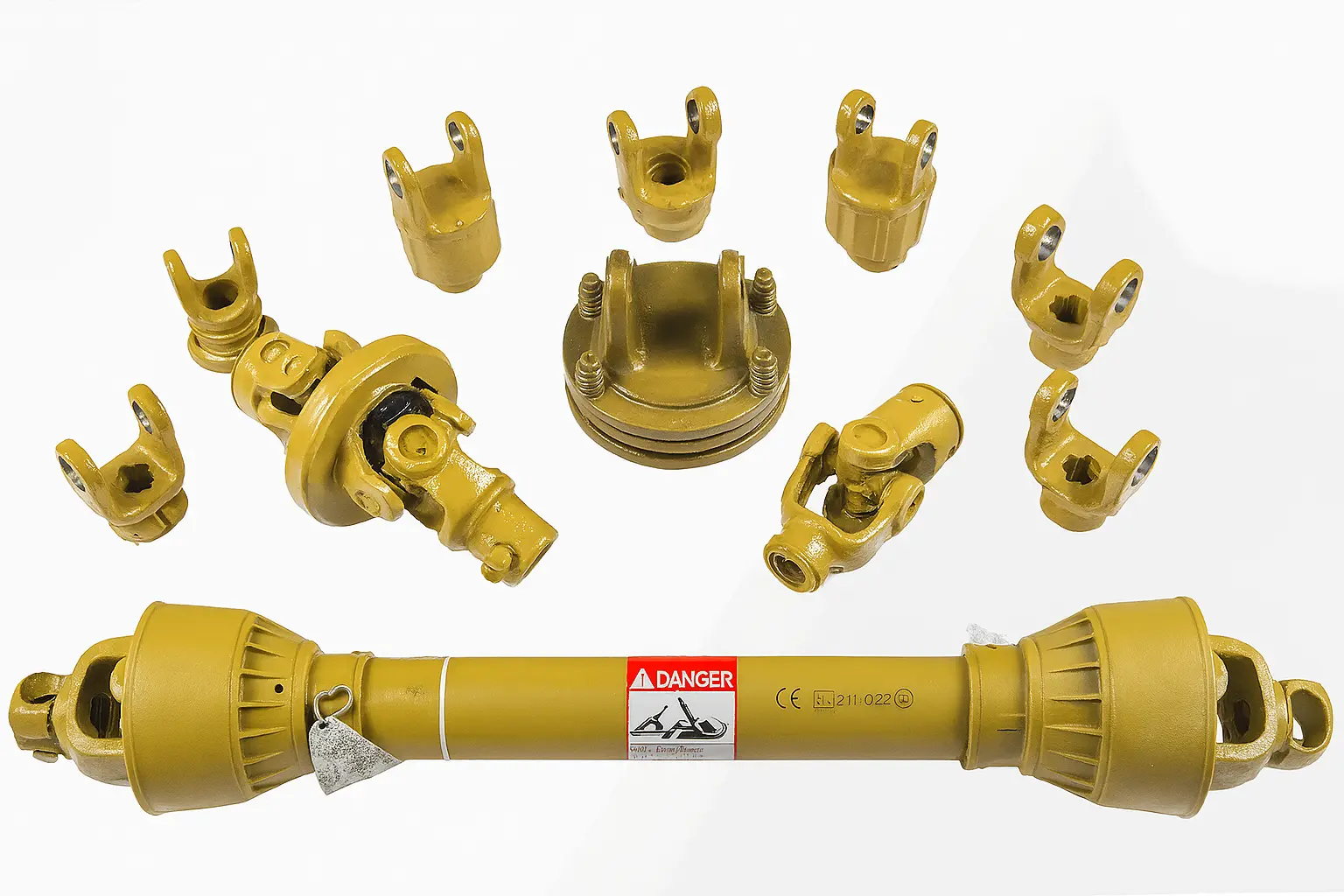

Raydafon PTO Shaft

Ako odstrániť vývodový hriadeľ z prevodovky

Odstránenie hnacieho hriadeľa vývodového hriadeľa nie je komplikované, ale nesprávne vykonanie môže poškodiť komponenty rozhrania alebo spôsobiť bezpečnostné riziká. Tu je návod, ako to odporúčame urobiť.

Skôr ako začnete

  • Najskôr vypnite zdroj napájania.
  • Pred začatím sa uistite, že je zariadenie úplne vypnuté.

Skontrolujte Typ pripojenia

  • Väčšina PTO hriadeľov Raydafon používa štruktúru bezpečnostného zámku.
  • V blízkosti konca prevodovky hľadajte prítlačný poistný krúžok alebo západku.
  • Niektoré modely používajú skrutky — budete potrebovať šesťhranný alebo Torx kľúč.

Kroky odstránenia

  • Chyťte ochranný kryt v blízkosti prevodovky a opatrne ho potiahnite späť, aby ste odkryli spojenie.
  • Pre typ poistného krúžku tlačidla: jednou rukou stlačte krúžok a druhou jemne vytiahnite hriadeľ.
  • Pre typ skrutky: odskrutkujte upevňovaciu skrutku a potom jemne potiahnite.

Na čo si dať pozor

  • Neťahajte prudko ani príliš netraste – môže to poškodiť ozubenie alebo olejové tesnenie ložiska.
  • Ak je rozhranie zhrdzavené a prilepené, nastriekajte mazací odstraňovač hrdze, počkajte niekoľko minút a potom skúste pomaly.
  • Ak je to stále ťažké, pomocou gumeného kladiva dvakrát jemne poklepte na okraj škrupiny, aby sa uvoľnila.

Po odstránení

  • Skontrolujte, či na drážkovom rozhraní nie sú otrepy, opotrebovanie alebo deformácia.
  • Ak zistíte problém, neinštalujte ho tvrdo – najskôr vymeňte príslušenstvo.
  • Vývodové hriadele a prevodovky Raydafon majú štandardné rozhrania – zarovnajte smer a vrátia sa späť bez hrubej sily.

Ak narazíte na neistú štruktúru alebo zaseknutie,kontaktujte technickú podporu spoločnosti Raydafon. Môžeme poskytnúť štrukturálne výkresy alebo videonavádzanie založené na vašom modeli, takže nebudete odkladať plány poľnohospodárstva.

PTO shaft removal

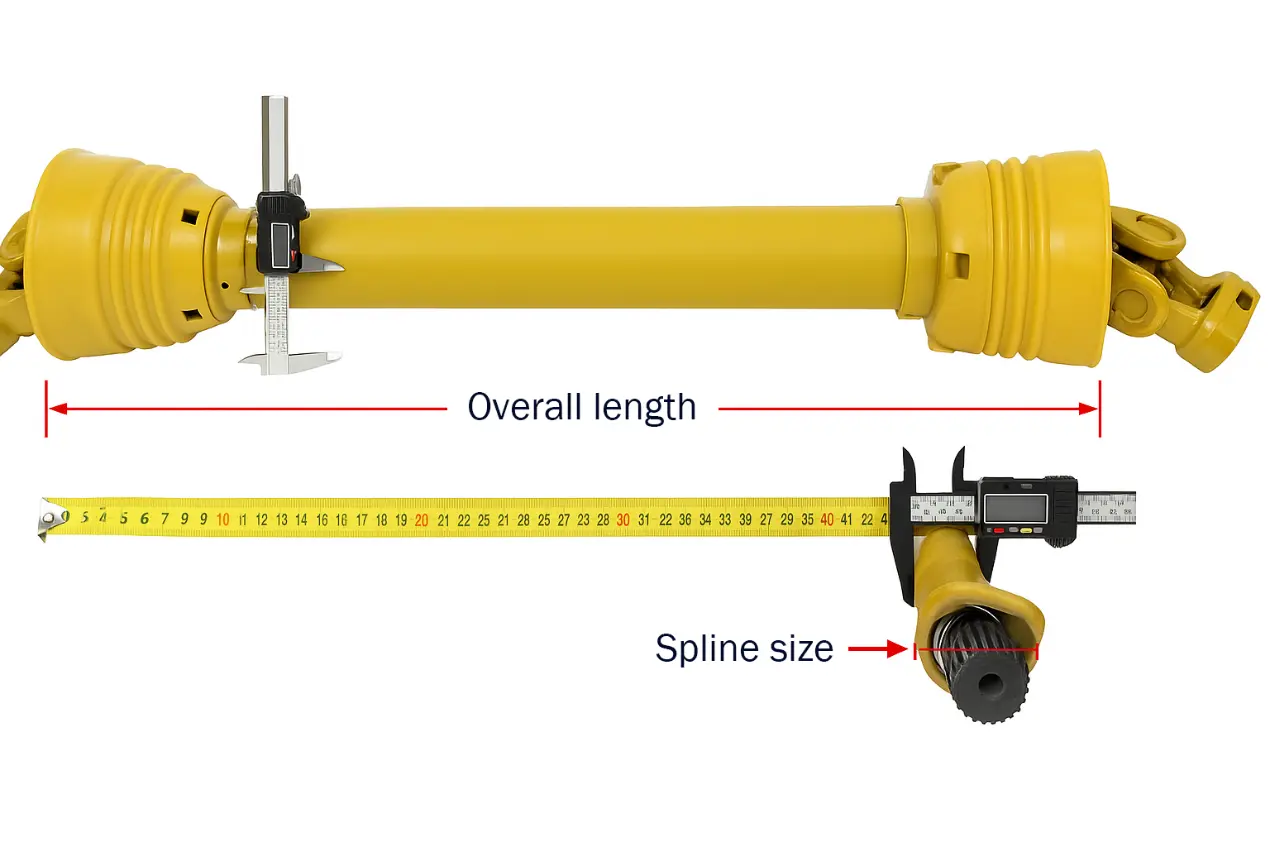

Ako zmerať vývodový hriadeľ

Pred výmenou alebo prispôsobením hnacieho hriadeľa vývodového hriadeľa je dôležité presné meranie. Nesprávna veľkosť ovplyvňuje inštaláciu a môže spôsobiť zlú prevádzku alebo poškodenie zariadenia. Pred meraním odporúčame vybrať hriadeľ zo zariadenia.

1. Celková dĺžka

  • Merajte od konca po koniec v zatiahnutom stave.
  • To znamená od vonkajšieho okraja jednej vidlice po vonkajší okraj druhej vidlice.
  • Nemerajte len dĺžku puzdra – to je nepresné.

2. Veľkosť drážky (konektor výstupu)

  • Bežné špecifikácie drážkovania: 1-3/8" 6 zubov, 1-3/8" 21 zubov, 1-3/4" 20 zubov atď.
  • Na meranie vonkajšieho priemeru drážky použite posuvné meradlo.
  • Spočítajte počet drážkovaných zubov.
  • Konektory Raydafon podporujú viaceré medzinárodné štandardy pre jednoduché dokovanie s rôznymi značkami.

3. Typ a štruktúra priemeru potrubia

  • Stredná časť je zvyčajne šesťhranná trubica, hviezdicová trubica alebo štvorcová trubica.
  • To určuje kapacitu krútiaceho momentu a teleskopický dosah.
  • Na meranie vzdialenosti medzi protiľahlými stranami použite posuvné meradlo (paralelné strany pre šesťhranné rúrky, rozstup zubov pre hviezdicové rúrky).
  • Zaznamenajte celkový teleskopický zdvih.

4. Bezpečnostná ochranná štruktúra

  • Skontrolujte, či je objímka úplná.
  • Skontrolujte protišmykové krúžky na oboch koncoch hriadeľa.
  • To pomáha určiť, či je možné hnací hriadeľ naďalej používať.

Ak si nie ste istí, ako merať, alebo sa obávate o chybu merania, urobte fotografiu a pošlite svoje údaje technickému tímu Raydafon. Poskytujeme potvrdenie rozmerového výkresu, odporúčania rýchleho párovania alebo vlastné spracovanie. Vyberiete si správneVývodový hriadeľa použite ho ihneď po inštalácii bez úprav.Kontaktujte náspre bezplatný formulár na potvrdenie rozmerov alebo inštruktážne video.

PTO shaft measurement

O Raydafone

Raydafon je výrobca zameraný na prevodovú a hydraulickú techniku. Dlho sme slúžili poľnohospodárskym zariadeniam, priemyselnej automatizácii a novým energetickým poliam.

  • Nachádza sa v hlavnom priemyselnom páse prevodových dielov v Číne.
  • Kompletný systém dodávateľského reťazca a nezávislé možnosti spracovania.
  • Integrovaný továrenský systém: výskum a vývoj, odlievanie, konečná úprava, montáž a testovanie.
  • Držíme sa kvality ako základu, dodávky ako kritéria a služby ako podpory.
  • Poskytujeme stabilné a spoľahlivé riešenia prenosu energie pre globálnych zákazníkov.

Naša produktová rada

  • Vysokoúčinné šnekové prevodovky
  • Kompaktné a vysokorýchlostné planétové prevodovky
  • Hydraulické valce pre poľnohospodárske stroje a strojárske zariadenia
  • Štandardné diely a neštandardné prispôsobenia — reagujeme rýchlo a poskytujeme flexibilné riešenia.

Aplikácie a trhy

  • Sejacie a hnojiace stroje
  • Miešacie zariadenie
  • Fotovoltaické sledovacie systémy
  • Zdvíhacie plošiny
  • Vyvážané do juhovýchodnej Ázie, Južnej Ameriky, východnej Európy, Stredného východu a ďalších.

Každá šarža prechádza niekoľkými kolami továrenskej kontroly: testovanie krútiaceho momentu, testovanie tesnenia, kontrola tolerancie montáže. Každý produkt je skonštruovaný tak, aby „fungoval stabilne a bol doručený včas“.

Ak hľadáte spoľahlivú čínsku továreň na prevodovky a hydraulické diely a dodávateľa, Raydafon je partner, ktorého nemôžete minúť. Vítame globálnych zákazníkov, aby prediskutovali spoluprácu s výkresmi a vzorkami. Pomáhame zákazníkom budovať efektívne a odolné mechanické systémy s konkurenčnými cenami, profesionálnou technológiou a nepretržitým stabilným dodávaním.

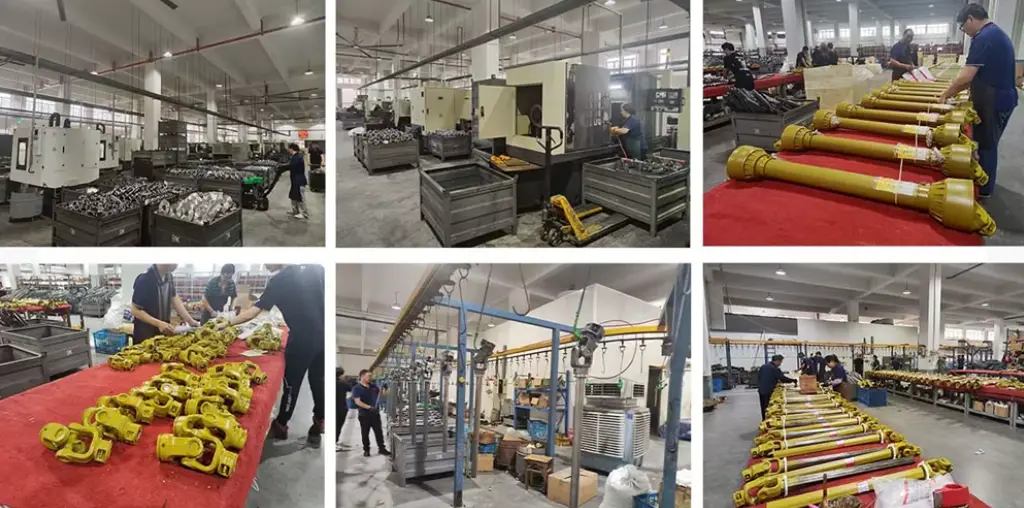

Raydafon factory

View as

Vývodový hriadeľ pre lisy na okrúhle balíky Krone

Vývodový hriadeľ pre lisy na okrúhle balíky Krone

Lis na kruhové balíky Krone kryt vývodového hriadeľa KR100/125/155/130/160, 1500/1800, 1500V/1250 MC a 1250/1550. Štandardná veľkosť 4 a možnosti CV 4 používajú hriadeľ 1210 s drážkou 1,375-6. Veľkosť 6 CV je k dispozícii pre 1500/1800 a vybrané 1250/1500 zostavy; 1500V/1250 MC používa 2380 alebo 2480 CV s 1,375-6. Možnosti spojky zahŕňajú FT34 pri 1 000 N·m, FT32 pri 1 000 N·m, FT42 pri 1 450 N·m, výrez K64/2 pri 1 050 alebo 1 500 N·m a FF1 pri 1 000 N·m. Čísla základných dielov CV sú 71R4121UCW07000 pre CAT3/540 a 71R6121UCW07000 pre CAT4/540, obe 1.375-6. MOQ, prispôsobenie a dodacia lehota sú uvedené na objednávku po potvrdení modelu lisu a existujúcej konfigurácie hriadeľa.
Vývodový hriadeľ pre lisy na okrúhle balíky Case IH

Vývodový hriadeľ pre lisy na okrúhle balíky Case IH

Vývodový hriadeľ pre lisy na kruhové balíky Case IH — kryty RB444, RB454, RB455A, RB464, RB554 a RB564, plus varianty RB454 siláž a RB454 rotorová rezačka. CAT4 a CAT5 hnacie sústavy s konštantnou rýchlosťou s trecou spojkou; vstupné drážkovanie 1.375-6 alebo 1.375-21 v závislosti od traktora; požiadavka na výkon 40–100 k (30–75 kW). Referencie krútiaceho momentu spojky od 1 000 N·m (CAT3/S4) do 1 800 N·m (CAT4/S6). Pošlite svoj model lisu a drážku vývodového hriadeľa traktora – potvrdíme kategóriu hnacieho ústrojenstva, krútiaci moment spojky a dĺžku hriadeľa a do 24 hodín vrátime cenovú ponuku z výroby.

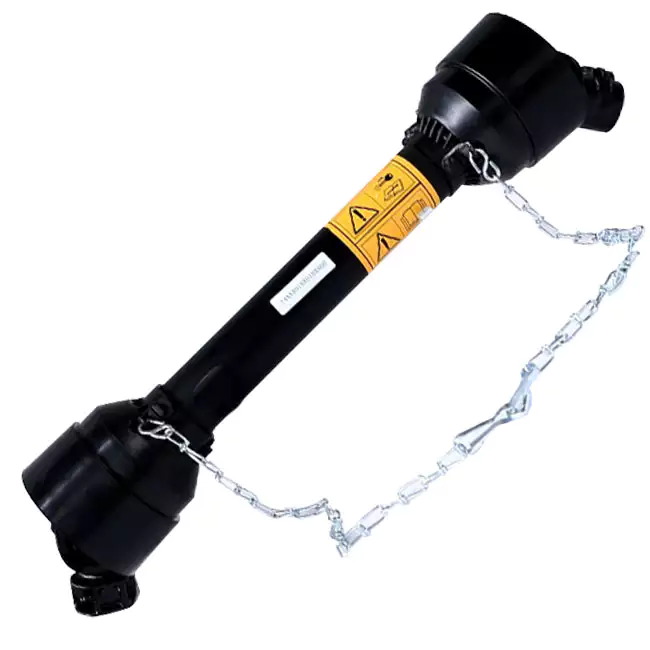

Vývodový hriadeľ pre modely New Holland lisov na hranaté balíky 900

Vývodový hriadeľ pre modely New Holland lisov na hranaté balíky 900

Tento vývodový hriadeľ pre modely New Holland lisov na hranaté balíky 900 starostlivo vyrobený spoločnosťou Raydafon je navrhnutý pre lisy na hranaté balíky série New Holland 900. Prijíma pevnú štruktúru citrónovej trubice a je vybavený štandardným 1-3/8" drážkovým rozhraním Z6 na oboch koncoch, aby sa zabezpečil hladký a efektívny prenos energie a dokonalé prispôsobenie sa vášmu zariadeniu. Ako profesionálny výrobca a dôveryhodný dodávateľ z Číny dodávame priamo z továrne, aby sme vám poskytli produkty vynikajúcej kvality a konkurencieschopné ceny, aby sme zabezpečili hladké operácie lisovania.

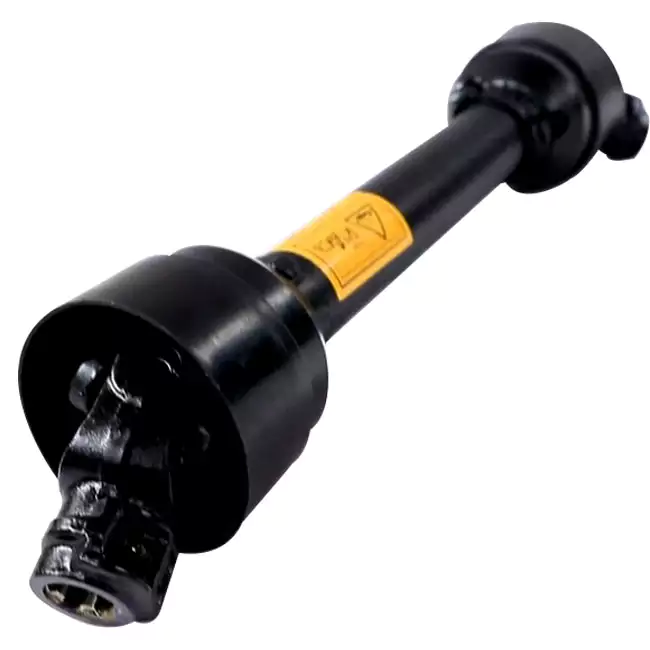

Vývodový hriadeľ pre lisy na hranaté balíky New Holland BigBaler 330 340

Vývodový hriadeľ pre lisy na hranaté balíky New Holland BigBaler 330 340

Ako známy výrobca a dodávateľ v Číne spoločnosť Raydafon starostlivo vyrobila tento vývodový hriadeľ pre lisy New Holland BigBaler 330 340 vo vlastnej továrni! Používa vysokopevnostný hriadeľ z legovanej ocele 40Cr s dvojitým utesneným krížovým univerzálnym kĺbom, krútiacim momentom 3500 Nm a je kompatibilný s rozhraním otáčok 540/1000 ot./min. Produkt presne zodpovedá výkonovému rozhraniu lisu New Holland 330/340 a inštalácia je pohodlná a stabilná. Ako zdrojová továreň vám Raydafon poskytuje spoľahlivé prenosové riešenia za prijateľnú cenu, vďaka čomu sú operácie lisovania efektívnejšie!
Vývodový hriadeľ pre New Holland Discbines

Vývodový hriadeľ pre New Holland Discbines

Ako profesionálny výrobca hlboko zapojený do oblasti poľnohospodárskych prevodov v Číne, Raydafon prispôsobil vývodový hriadeľ pre diskové kosačky New Holland. Používa hriadeľ z vysoko pevnej legovanej ocele s dvojradovými kuželíkovými ložiskami, ktoré dokážu preniesť krútiaci moment 3200 Nm a prispôsobia sa výkonovému rozhraniu celého radu diskových žacích strojov New Holland. Povrch tohto produktu je ošetrený tromi vrstvami nano-keramického nástreku a odolnosť proti korózii je o 60% vyššia ako pri tradičných procesoch. Keďže je dodávaný priamo z továrne, cena Raydafonu je o 25 % nižšia ako cena európskych značiek a môže tiež poskytovať neštandardné služby prispôsobenia, čo z neho robí cenovo výhodnú voľbu pre ranče na modernizáciu kosiaceho zariadenia.
Vývodový hriadeľ klznej spojky pre diskovú kosačku 1340

Vývodový hriadeľ klznej spojky pre diskovú kosačku 1340

Veľkoobchodná výmena kĺbového hriadeľa klznej spojky pre diskovú kosačku 1340 / Hesston 1340 a 1345. Zostava 55N dvojitého CV nahrádza 80-stupňový kĺb CV na strane traktora a 50-stupňový kĺb CV na strane kotúča. Spojenie traktora je zvyčajne 1,375-21; pripojenie náradia je 1,50" kruhová svorka; konštrukcia využíva 1-3/8" 6-drážkové konce. Dvojlamelová trecia spojka je nastavená na krútiaci moment 2 800 N·m a po preťažení sa opäť zapne. Čísla dielov 14656849, 82-14656849 a 83-14656849 sú uvedené pre kompletnú montáž, polovicu náradia a polovicu traktora. Kompatibilita zahŕňa Hesston 1340/1345, Select CaseIH 8312, Massey Ferguson PTD 12 a New Idea 5512. MOQ, prispôsobenie a dodacia lehota sú uvedené na objednávku po potvrdení čísla dielu a veľkosti pripojenia.
Ako spoľahlivý výrobca a dodávateľ Vývodový hriadeľ v Číne prešli naše produkty certifikáciou CE. Ak chcete kúpiť kvalitné produkty, kontaktujte nás.
