Plastové špirálové ozubené koleso

Raydafon vyrába vlastné plastové špirálové ozubené kolesá z POM a nylonu vo vlastnej továrni v Ningbo v Číne. Štandardné kryty nástrojov modul M0.1–M2.0, otvory od Ø1,40 mm do Ø3,05 mm, vonkajšie priemery Ø10–Ø50 mm (až do Ø120 mm na zákazkových nástrojoch) a čelné šírky 2,0–10,0 mm, s rozsahom pracovných teplôt od -30 °C do +10 °C. Pretože tvar zubov sa vyrába vo vstrekovacej forme a nie rez, uhol a profil skrutkovice zostávajú konzistentné v celej dávke a ozubené kolesá bežia samomazne a sú tiché – nameraná hlučnosť je asi o 20 % nižšia ako u ekvivalentných pohonov s čelným ozubeným kolesom v rovnakej aplikácii. Druhy plnené sklom sú k dispozícii tam, kde je potrebný vyšší krútiaci moment alebo tuhosť, a obrábané plastové alebo kovové prevody sú k dispozícii tam, kde lisovaný plast nemôže splniť túto povinnosť. Pošlite svoj výkres alebo podrobnosti o vzorke na kontrolu nástrojov a cenovú ponuku do 24 hodín.

Plastové špirálové ozubené koleso – POM & Nylon, M0,1 až M2,0

Vstrekované skrutkové prevody pre malé pohony, ktoré vyžadujú tichý chod, žiadne mazanie a nízku hmotnosť. Štandardné nástroje pokrývajú moduly M0.1–M2.0, otvory od Ø1,40 do Ø3,05 mm, vonkajšie priemery Ø10–Ø50 mm a čelné šírky 2,0–10,0 mm, s tvarovanou geometriou zubov namiesto rezaných zubov – takže konzistencia medzi zubami a zubami drží v celej dávke.

  • M0,1–M2,0Štandardný rozsah modulov
  • Ø1,40–3,05Štandardný rozsah vŕtania
  • Ø10–50Rozsah vonkajšieho priemeru (mm)
  • -30 až +100Pracovná teplota (°C)

Výrobca plastových špirálových ozubených kolies v Číne – vlastné POM a nylonové špirálové ozubené kolesá

Raydafon formuje plastové špirálové ozubené kolesá vo svojej vlastnej továrni v Ningbo v Číne pre výrobcov OEM, ktorí potrebujú skôr tiché, samomazné ozubené koleso ako rezanú oceľ. Zuby ozubeného kolesa sú vytvorené vo vstrekovacej forme, takže uhol skrutkovice, profil a poloha otvoru sú fixované nástrojom, a nie neskorším krokom obrábania – čo je dôvod, prečo tvar zubov medzi dávkami zostáva konzistentný a prečo jednotkové náklady klesajú, keď je nástroj v prevádzke. Typickými kupujúcimi sú výrobcovia malých strojov, výrobcovia zdravotníckych a laboratórnych zariadení, výrobcovia zariadení a čerpadiel a každý, kto vymieňa namazaný kovový pár ozubených kolies za bezúdržbový plastový.

Štandardné nástroje sú najrýchlejšou a najlacnejšou cestou: pošlite modul, počet zubov, uhol skrutkovice, otvor a čelnú šírku, a ak forma existuje, uvádzame cenové ponuky zo skladových nástrojov. Ak je geometria nová, postavíme nástroj a formu podľa vášho výkresu. Medzi súvisiace produkty z rovnakej dielne patrí napršpirálový prevodrozsah v kove pre vyšší krútiaci moment, plnýplastový prevodlínia v ostrohovej, červej a vnútornej forme ačelné ozubené kolesáak váš disk nepotrebuje špirálové prekrytie.

Špecifikácie

  • Typ produktuSkrutkové ozubené koleso (vstrekované)
  • Štandardný modulM0,1 – M2,0
  • MateriálPolyacetal (POM) / Nylon, na požiadanie plnené sklom
  • Štandardný vývrtØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • Vonkajší priemerØ10,0 – Ø50,0 mm, až do Ø120 mm na zákazkových nástrojoch
  • Šírka tváre (L)2,0 – 10,0 mm
  • Pracovná teplota-30 °C až +100 °C
  • MazanieSamomazné, pri bežnej prevádzke nie je potrebné žiadne mazivo
  • PrispôsobenieModul do M3.0, počet zubov, uhol skrutkovice, vŕtanie, náboj, drážka, farba

Štandardná špecifikácia. Otvor, vonkajší priemer a čelná šírka sú flexibilné v rámci uvedených rozsahov – povedzte nám hodnoty, ktoré potrebujete.

Typ modul Materiál Bore Vonkajší priemer Šírka tváre (L)
Skrutkový prevod M0,1 – M2,0 Polyacetal (POM) / Nylon Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (flexibilné) Ø10,0 – Ø50,0 mm (flexibilné) 2,0 – 10,0 mm (flexibilné)

Tolerancia a kapacita:lisované plastové ozubené kolesá majú širšie tolerančné pásmo ako rezané kovové ozubené kolesá a presné čísla závisia od modulu, hrúbky steny a triedy materiálu. Vo fáze cenovej ponuky uveďte vôľu a toleranciu stredovej vzdialenosti, ktorú potrebujete na montáž – potvrdíme vám, čo nástroj dokáže udržať, alebo vám odporučíme rezaný prevod, ak to plast nedokáže splniť.

POM alebo Nylon: Výber správneho materiálu

Polyacetal (POM)

Predvolená voľba pre malé presné prevody. Nízke trenie, vysoká tuhosť a veľmi stabilné rozmery pod vlhkosťou, čo udržuje stredovú vzdialenosť a vôľu predvídateľnú. Najlepšie pre pohony s nepretržitým chodom a pre zostavy, kde si ozubené koleso musí udržať toleranciu niekoľko mesiacov.

Nylon (PA)

Pevnejšia a odolnejšia voči nárazom ako POM, s lepším tlmením nárazov a vibrácií, ale absorbuje vlhkosť a s vlhkosťou mierne mení rozmery. Vhodné skôr pre prerušované, nárazovo zaťažené alebo vysoko vibračné pohony než pre polohovanie s úzkymi toleranciami.

Triedy plnené sklom

Pridanie sklenených vlákien zvyšuje pevnosť a tuhosť pre vyšší krútiaci moment a zlepšuje odolnosť proti tečeniu pri zvýšenej teplote, ale zvyšuje opotrebovanie formy a mierne znižuje prirodzené tlmenie. Poradíme vám ohľadom platovej triedy a predpokladanej životnosti vašej služby.

Ak je vaša požiadavka na krútiaci moment nad rámec toho, čo unesie lisovaný plast, úprimnou odpoveďou je znížený prevod – pozrite si našečelné ozubené kolesoa rad špirálových prevodov z kovu. Radšej budeme citovať správnu časť, ako predávať plastovú prevodovku, ktorá zlyhá v prevádzke.

Detail produktu

Nižšie uvedené fotografie zobrazujú naše lisované plastové špirálové ozubené kolesá: tvar zubov, povrch náboja a otvoru a zostavenú súpravu ozubených kolies.

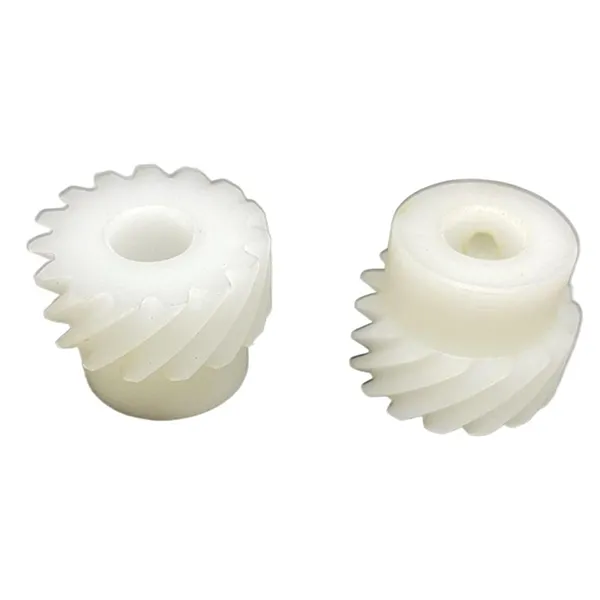

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Lisované plastové špirálové ozubené koleso – uhol skrutkovice, tvar zuba a hotový otvor.

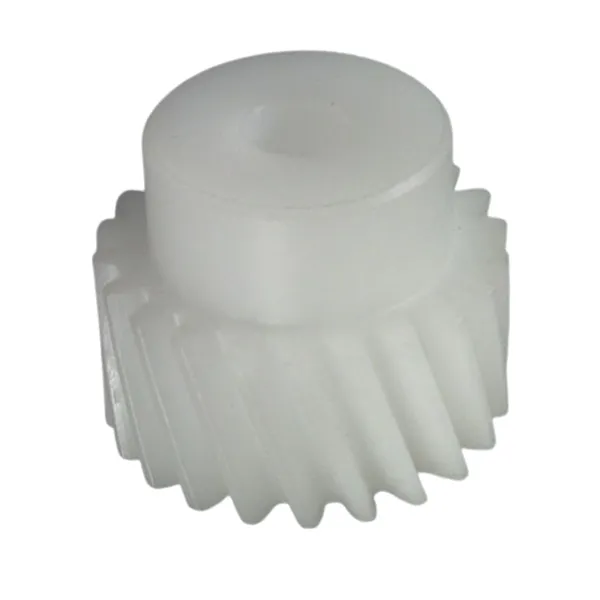

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Štandardné špirálové ozubenie POM s nábojom a presným vývrtom.

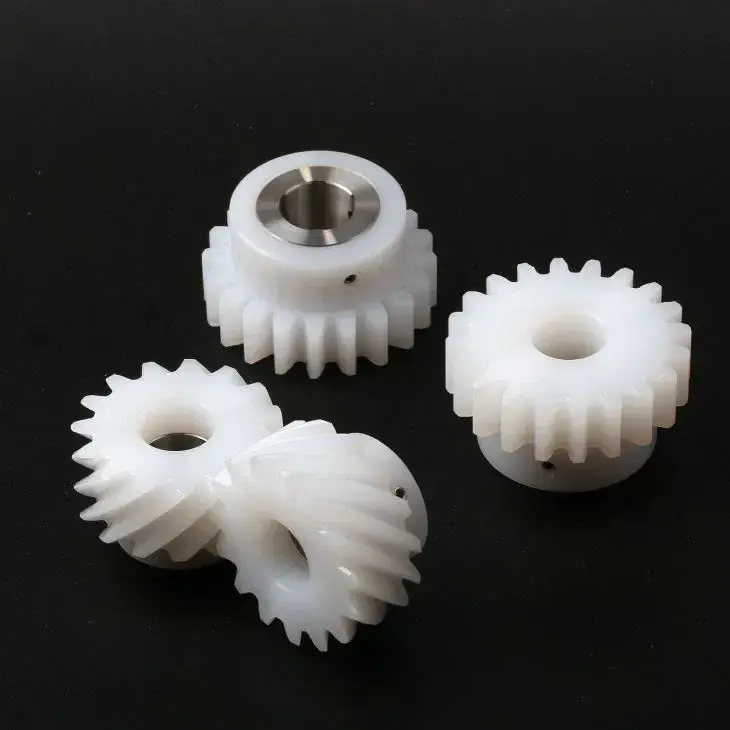

Plastic helical gear set assembled in a small drive application
Plastová súprava so šikmým ozubením zostavená v malom pohone.

Kľúčové výhody

  1. 01

    Samomazné

    POM a nylon idú proti sebe alebo proti oceli bez olejového alebo tukového filmu, takže prevodovka, ktorá predtým potrebovala mazaciu komoru, tesnenia a servisný interval, možno postaviť bez údržby.

  2. 02

    Tichý prenos

    Prekrytie špirály špirálového zuba sa zapája postupne a nie jediným nárazom a samotný polymér tlmí vibrácie – nameraný hluk na našich prevodoch je asi o 20 % nižší ako ekvivalentné pohony s čelným ozubeným kolesom v rovnakej aplikácii.

  3. 03

    Nižšia vratná hmotnosť

    Lisovaný plast je oveľa ľahší ako oceľ alebo mosadz, čo znižuje zotrvačnosť poháňaných častí. To je dôležité pri ručnom náradí, prenosných nástrojoch, malých polohovacích mechanizmoch a iných výrobkoch citlivých na hmotnosť.

  4. 04

    Odolnosť voči korózii a chemikáliám

    Technické plasty nehrdzavejú a odolávajú väčšine kyselín, zásad, čistiacich prostriedkov a čistiacich prostriedkov prichádzajúcich do kontaktu s potravinami, takže ozubené koleso môže bežať vo vlhkom, umytom alebo mierne korozívnom prostredí, kde by kovové ozubené koleso potrebovalo pokovovanie.

  5. 05

    Konzistentná tvarovaná geometria

    Tvar zuba pochádza z dutiny formy, takže každá časť v dávke je v podstate identická – žiadne úlety opotrebenia frézy, žiadne kolísanie profilu medzi chodom a oveľa menej úsilia pri kontrole.

  6. 06

    Cena priamo z výroby

    Nástroj, lisovanie a kontrola sa odohrávajú pod jednou strechou, bez obchodnej marže. Jednotková cena sa riadi fázou nástroja, nie strednou vrstvou.

Ako špirálový prevod prenáša krútiaci moment

Zuby čelného kolesa narazia na protiľahlé zuby naraz. Zuby špirálového ozubeného kolesa sú nastavené pod uhlom k osi, takže kontakt začína na jednom konci zuba a prechádza k druhému, ako sa zips zatvára. Záťaž preto narastá postupne namiesto toho, aby prichádzala ako náraz, čo je hlavný dôvod, prečo špirálový pár beží hladšie a tichšie ako ostruhový pár pri rovnakej rýchlosti a zaťažení.

Druhým efektom je zdieľanie záťaže. Pretože niekoľko zubov je v každom okamihu v kontakte pozdĺž tejto diagonálnej čiary, sila potrebná na prenos daného krútiaceho momentu sa rozloží na väčšiu oblasť boku zuba, takže lokálny kontaktný tlak je nižší a opotrebovanie povrchu je pomalšie. Jediný plastový zub nesúci celé zaťaženie by sa zdeformoval; sada zubov zdieľa nie – čo je presne dôvod, prečo špirálová geometria vyhovuje relatívne mäkkým materiálom, ako je POM a nylon.

Skrutkové zuby tiež vytvárajú axiálne axiálne zaťaženie pozdĺž hriadeľa, takže ložiská alebo axiálne podložky na hriadeli ho musia uniesť. To je jeden konštrukčný bod, ktorý stojí za to skontrolovať pred špecifikovaním špirálového ozubeného kolesa namiesto čelného ozubeného kolesa: prekrytie zubov zaisťuje ticho a zdieľanie zaťaženia, ale poskytuje zvyšku zostavy dodatočnú axiálnu silu.

Aplikácie

  • Malé prevodové motoryTiché redukčné stupne
  • Lekárske a laboratórne prístrojeČisté pohony bez mazania
  • Vybavenie na potraviny a nápojeUmývateľné, chemicky odolné časti
  • Kancelárske a domáce spotrebičeNízkohlučné ovládanie a časovače
  • Automobilové príslušenstvoZrkadlá, sedadlá, západky, malé ovládače
  • Prístrojové vybavenie a robotikaĽahké polohovacie pohony s nízkou zotrvačnosťou
  • Predajné a výdajné automatySamomazné mechanizmy s dlhou životnosťou
  • Čerpadlá a ventilyNehrdzavejúce vnútorné ozubenie

Ak vaša aplikácia nie je uvedená, pošlite výkres alebo vzorový diel. Vo väčšine prípadov vieme z modulu, otvoru a uhla skrutkovice potvrdiť, či je potrebné použiť štandardné nástroje alebo je potrebná nová forma.

Časté otázky kupujúcich

  • Sú tieto ozubené kolesá vylisované alebo vyrobené z plastovej tyče?Sú vstrekované do oceľových nástrojov, vďaka čomu zostáva geometria zubov rovnaká v celej dávke a znižujú sa jednotkové náklady. Obrábané plastové prevody sú k dispozícii pre prototypy a veľmi malé objemy.
  • Aký maximálny krútiaci moment môže uniesť plastové ozubené koleso?Závisí to od modulu, šírky čela, počtu zubov a triedy materiálu, preto nezverejňujeme ani jeden údaj. Pošlite krútiaci moment, otáčky a pracovný cyklus a my vám odporučíme modul a materiál, alebo vám povieme, či si služba vyžaduje namiesto toho kovový prevod.
  • Musím namazať prevodovku?Nie v bežnej službe. POM a nylon sú samomazné. Pre vysokorýchlostný alebo vysoko zaťažený nepretržitý chod môže malé množstvo kompatibilného maziva predĺžiť životnosť a povieme to vo fáze cenovej ponuky, ak to vaša povinnosť potrebuje.
  • Aké tolerancie môžete dodržať na vŕtaní a tvare zubov?Lisované diely držia širší pás ako rezané ozubené kolesá. Povedzte nám stredovú vzdialenosť a toleranciu vôle vašich montážnych potrieb a my vám potvrdíme, či ich nástroj dokáže splniť, alebo ponúkneme obrobený diel, ak nie.
  • Aké sú náklady na nástroje a dodacia lehota pre vlastný prevod?Náklady na nástroje závisia od modulu, počtu dutín a veľkosti ozubeného kolesa; väčšie moduly a viacdutinové nástroje stoja viac. Po schválení výkresu potvrdíme dodaciu lehotu nástroja a rozvrh vzoriek s cenovou ponukou, zvyčajne do 24 hodín od prijatia výkresu.
  • Môžete porovnať vzorový diel, ktorý už používame?áno. Pošlite vzorku alebo rozmerový výkres — modul, počet zubov, uhol skrutkovice, vŕtanie, čelnú šírku a materiál. Potvrdíme, či sa zhoduje s existujúcim nástrojom alebo či potrebuje novú formu, a cenovú ponuku poskytneme v oboch smeroch.

Súvisiace produkty a ďalšie čítanie

Požiadajte o cenovú ponuku plastového skrutkového prevodu

Pošlite svoj výkres alebo detaily vzorky — modul, počet zubov, uhol skrutkovice, vŕtanie, čelnú šírku, materiál a množstvo. Potvrdíme, či je potrebné použiť štandardné nástroje alebo novú formu, a odpovieme s cenou a dodacím termínom do 24 hodín.

Pošlite dopyt

* Uvedené údaje (zníženie hluku, rozsah teplôt, rozsah modulov a vŕtania) sa vzťahujú na štandardné nástroje a normálne prevádzkové podmienky. Pred objednávkou potvrďte konečný výkres a triedu materiálu.
