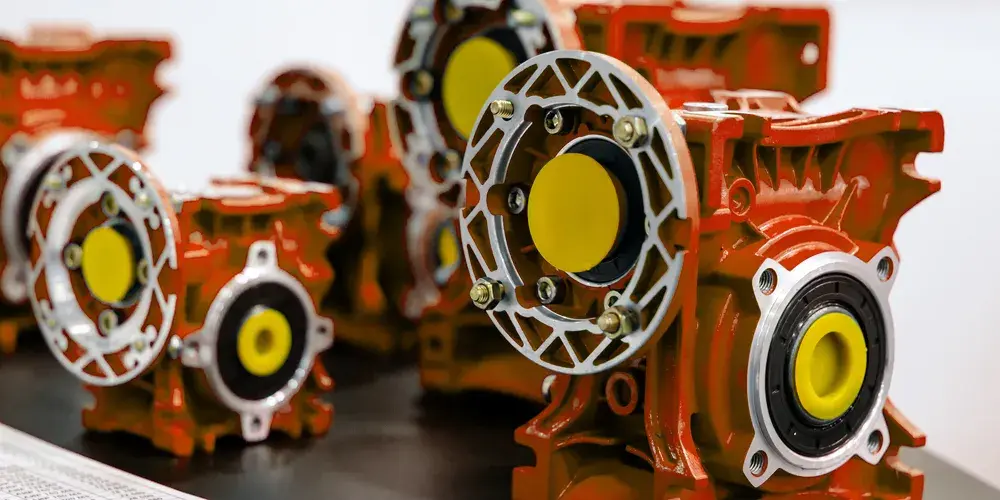

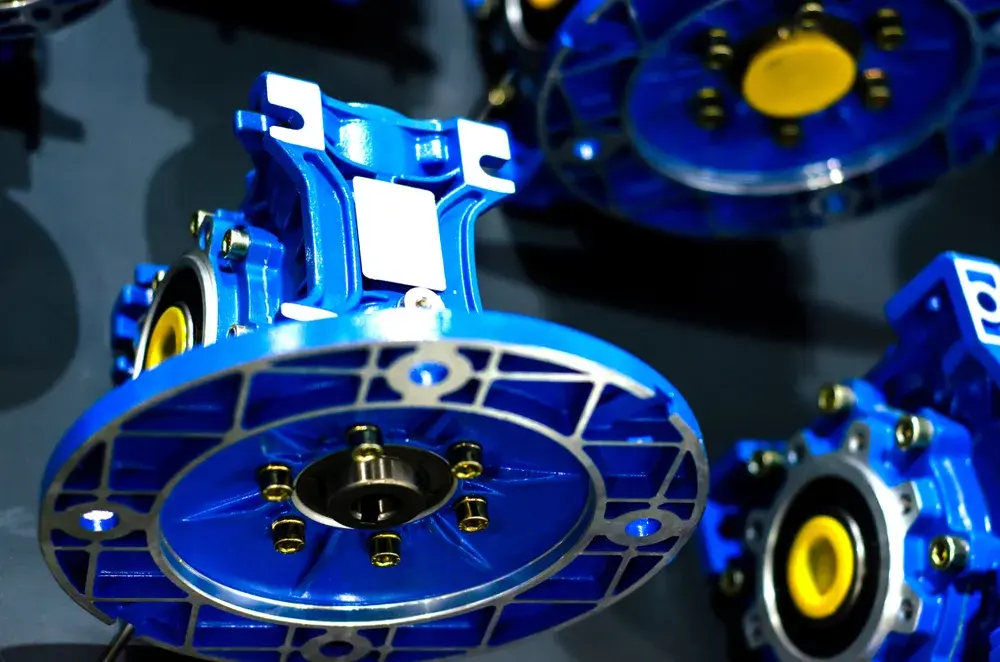

Šneková prevodovka

Raydafon, čínska továreň na vysokokvalitné závitovky, presne zodpovedá potrebám rôznych zariadení a je vašou prvou voľbou pri hľadaní spoľahlivého výrobcu a dodávateľa. Poskytujeme stabilnú kvalitu a primeranú cenovú podporu a sú široko používané pri balení potravín, dopravných strojoch, drevoobrábacích strojoch, poľnohospodárskych zariadeniach a iných scenároch.

Raydafon sa zameriava na štrukturálnu optimalizáciu a zlepšenie výkonu závitovkových prevodoviek. Výrobky používajú jednodielne puzdro z vysokopevnostnej hliníkovej zliatiny alebo liatiny, ktoré je pevné a odolné voči korózii a je vhodné do zložitých pracovných podmienok s vysokou vlhkosťou, vysokou prašnosťou alebo častými vibráciami. Vnútorné šnekové koleso je vyrobené z vysoko výkonnej zliatiny medi v kombinácii s vysokokvalitným šnekom z legovanej ocele a po precíznom brúsení a tepelnom spracovaní je záber hladký, hluk je nízky, účinnosť prenosu je vysoká a prevádzka pri nízkej teplote je udržiavaná v nepretržitých pracovných podmienkach, čím sa predlžuje životnosť celého stroja.

Aby sa zlepšila spoľahlivosť produktu, každá prevodovka Raydafon prechádza testom chodu naprázdno, testom tesnenia olejového tesnenia a testom kontaktu s povrchom zubov pred opustením továrne, aby sa zabezpečilo, že nedochádza k úniku oleja, hluku a chybám pri montáži. Mazacia časť používa vysokovýkonné syntetické mazivo alebo prevodový olej na prispôsobenie sa pracovnému prostrediu od -20 ℃ do +80 ℃. Niektoré modely môžu byť vybavené dýchacím ventilom na predĺženie životnosti tesnenia a zníženie frekvencie údržby.

Naša šneková prevodovka slúži nielen rôznym domácim výrobcom strojov a zariadení, ale je tiež široko vyvážaná do Európy, Ameriky, juhovýchodnej Ázie, Stredného východu a ďalších miest a poskytuje stabilné prevodové riešenia pre globálnych zákazníkov. Raydafon vždy dodržiava princíp „spoľahlivejšieho prenosu a efektívnejšieho servisu“ a neustále zlepšuje štandardy produktov a rýchlosť odozvy služieb.

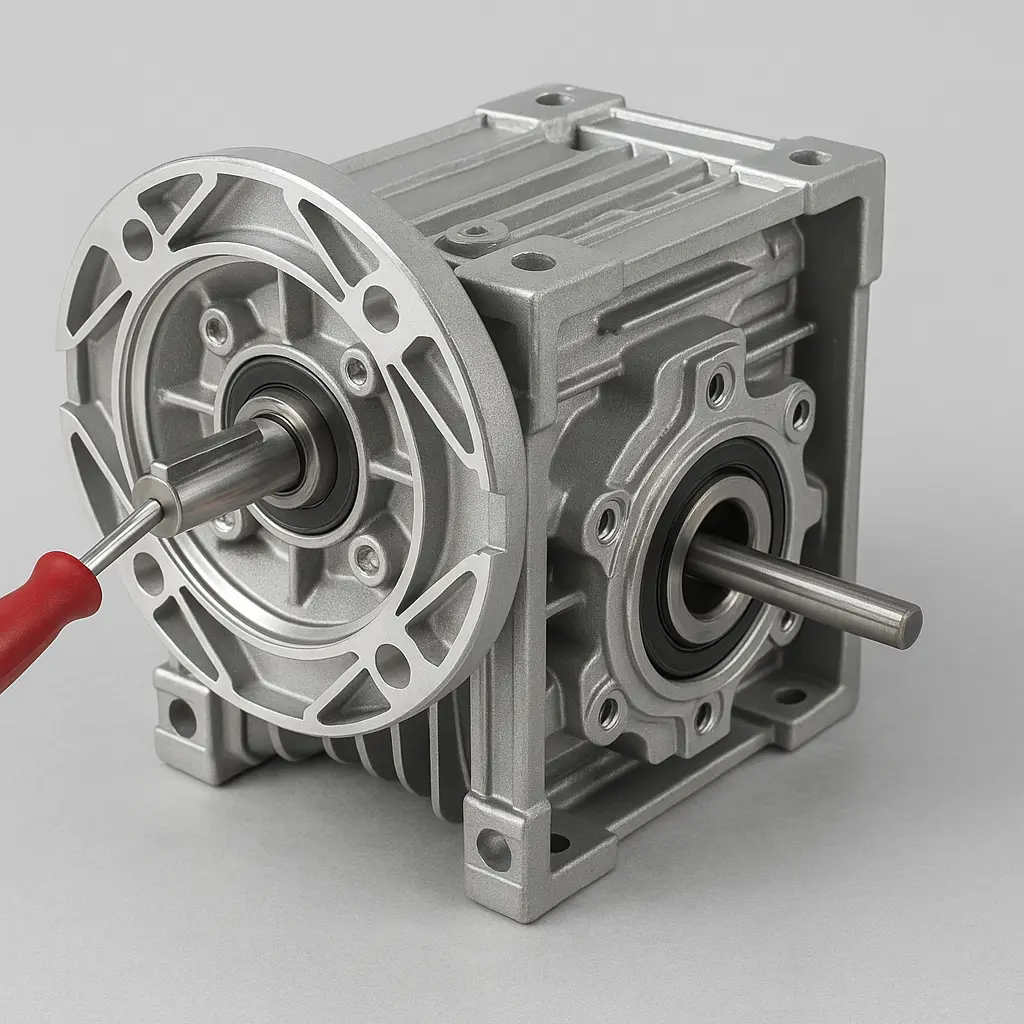

Ako nastaviť vôľu v šnekovej prevodovke

V prevodovom systéme závitovkového reduktora veľkosť vôle priamo súvisí s prevádzkovou stabilitou, účinnosťou prenosu a životnosťou zariadenia. Takzvaná vôľa sa vzťahuje na malú medzeru, ktorá musí byť vyhradená medzi dvoma povrchmi zubov, aby sa predišlo interferencii a zabezpečilo sa hladké zaberanie pri zábere šneku a šnekového kolesa. Worm Gearbox z produkcie Raydafonu je precízne nastavený už pred opustením továrne, no zmenám vôle sa pri dlhodobom používaní alebo preinštalovaní nevyhnete, preto je veľmi potrebné zvládnuť správny spôsob nastavenia.

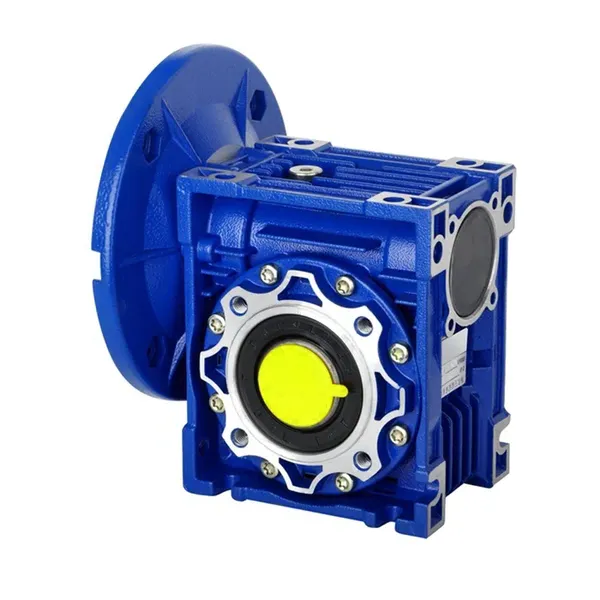

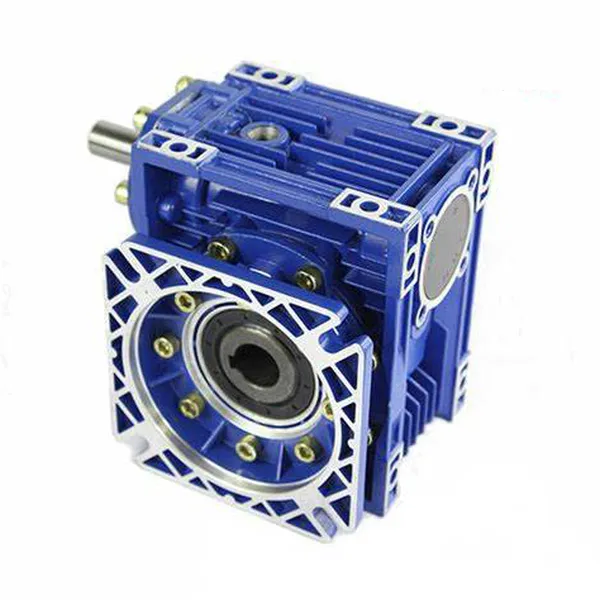

Pred nastavením vôle sa najskôr uistite, že je reduktor vo vypnutom stave a že záťaž je úplne odľahčená, aby sa predišlo riziku rotácie. Pred demontážou očistite povrch reduktora, aby ste zabezpečili hladký priebeh nastavovania. Pre NMŠnekový prevod série RVredukcie bežne používané spoločnosťou Raydafon, ich konštrukčný návrh zohľadňuje pohodlie prispôsobenia na mieste. Väčšina modelov má excentrické sedlo vstupného hriadeľa alebo mechanizmus predpätia príruby, ktorým je možné dosiahnuť jemné nastavenie vôle jednoduchým ovládaním.

V špecifickom prevádzkovom procese je zvyčajne potrebné uvoľniť upevňovacie skrutky šnekového hriadeľa na vstupnom konci a zmeniť hĺbku záberu šneku a šnekového kolesa nastavením polohy excentrickej objímky alebo sedla ložiska. Osová vzdialenosť medzi nimi môže byť tiež jemne doladená zmenou hrúbky tesnenia na strane vstupného hriadeľa alebo na strane šnekového kolesa. Tento typ konštrukcie môže zvyčajne stabilizovať bočnú vôľu medzi 0,08 a 0,15 mm pomocou precíznej kontroly, čím sa zabezpečí dobrá účinnosť záberu a nie je príliš tesná, aby spôsobila zaseknutie alebo zvýšené opotrebovanie.

Po dokončení nastavenia by sa mala vykonať úplná skúška naprázdno, aby sa potvrdilo, že nedochádza k abnormálnemu hluku, vibráciám alebo nárastu teploty, a potom by sa mala vykonať skúška pri plnom zaťažení. Je obzvlášť dôležité poznamenať, že bočnú vôľu nemožno nastaviť príliš tesne, inak to spôsobí veľký jazdný odpor, silné zahrievanie povrchu zuba a dokonca aj skoré poškodenie. Ak je bočné opotrebenie ozubeného kolesa silné, alebo je uvoľnené ložisko, skriňa je zdeformovaná atď. počas procesu nastavovania, treba ho zastaviť a vymeniť diely alebo kontaktovať technickú podporu výrobcu.

Všetky šnekové prevodovky Raydafon pred opustením továrne prechádzajú detekciou kontaktu s povrchom zubov a prevádzkovými skúškami bez zaťaženia, aby sa zaistilo, že vôľa páru ozubených kolies je v najlepšom stave. Používateľom tiež poskytujeme podrobné pokyny na používanie a príručku údržby. Ak sa používatelia stretnú s ťažkosťami pri nastavovaní na mieste, môžeme im poskytnúť technickú pomoc na diaľku vrátane videonavádzania alebo služieb analýzy štrukturálnych výkresov. Vďaka rozumnej štruktúre a vysokým montážnym štandardom produkty Raydafon preukázali dobrú stabilitu prenosu v mnohých automatizačných zariadeniach, dopravných strojoch a baliacich strojoch a dokážu si zachovať presnú odozvu aj pri zložitých alebo vysokofrekvenčných podmienkach štart-stop. Správne nastavenie bočnej vôle je dôležitým predpokladom pre zabezpečenie dlhodobej stabilnej prevádzky zariadenia. Ak máte ďalšie technické otázky týkajúce sa štruktúry produktu alebo inštalácie na mieste, neváhajte kontaktovať technický tím Raydafon a my vám poskytneme včasnú a profesionálnu podporu.

Ako vypočítať pomer šnekovej prevodovky

Pri výbere alebo navrhovaní ašneková prevodovka, výpočet prevodového pomeru (t. j. redukčného pomeru) je jedným z kľúčových parametrov. Ako profesionálny výrobca šnekových prevodoviek Raydafon odporúča, aby ste si pred výberom modelu presne osvojili tento parameter, aby sa zabezpečilo, že výstupná rýchlosť a krútiaci moment zodpovedajú skutočným potrebám.

Spôsob výpočtu prevodového pomeru pre závitovkový reduktor je veľmi priamy a jeho základný vzorec je:

Prevodový pomer = počet zubov šnekového kolesa ÷ počet hláv šneku

Medzi nimi je počet zubov závitovkového kolesa všeobecne vyznačený na typovom štítku výrobku alebo technickom výkrese a bežné hodnoty sú 30, 40, 50, 60 atď.; počet hláv šneku je zvyčajne 1 alebo 2, čo udáva, koľko zubov sa šnekové koleso otočí na otáčku šneku.

Napríklad, ak má šnekové koleso 40 zubov a šnek je jednohlavý (1 hlava), prevodový pomer je:

40 ÷ 1 = 40, to znamená, že výstupná rýchlosť je 1/40 vstupnej rýchlosti.

Ak je závitovka obojstranná (2 hlavy), potom pri rovnakom počte zubov závitovky je prevodový pomer:

40 ÷ 2 = 20, účinok spomalenia sa zníži na polovicu, ale zvýši sa výstupná rýchlosť.

V aktuálnom produktovom rade Raydafon poskytujeme rôzne štandardné rýchlostné pomery od i=7,5 do i=100, aby sme splnili požiadavky na konverziu otáčok a krútiaceho momentu v rôznych pracovných podmienkach. Niektoré modely podporujú aj viacstupňové kombinácie na dosiahnutie väčšieho výkonu prevodového pomeru, napríklad 40:1 v prvom stupni a 5:1 v druhom stupni, a celkový prevodový pomer môže dosiahnuť 200:1.

Stojí za zmienku, že pri skutočnom používaní by sa okrem prevodového pomeru mali komplexne zvážiť aj faktory ako výstupný krútiaci moment, strata účinnosti a pracovný cyklus. Ak je redukčný pomer príliš veľký, účinnosť sa zníži a objem sa zvýši; ak je príliš malý, výstupný krútiaci moment bude nedostatočný a záťaž nebude možné poháňať.

Raydafon vie rýchlo odporučiť vhodný model a kombináciu rýchlostného pomeru na základe príkonu, prevádzkových otáčok, záťažovej charakteristiky a ďalších parametrov poskytnutých zákazníkom. Náš technický tím môže poskytnúť kompletné služby výpočtov výberu, aby sa zabezpečilo, že zariadenie dosiahne očakávaný výkon v skutočnej prevádzke. Ak máte akékoľvek otázky týkajúce sa výpočtu pomeru rýchlosti alebo párovania produktov, neváhajte kontaktovať spoločnosť Raydafon pre technickú podporu a prispôsobené návrhy.
