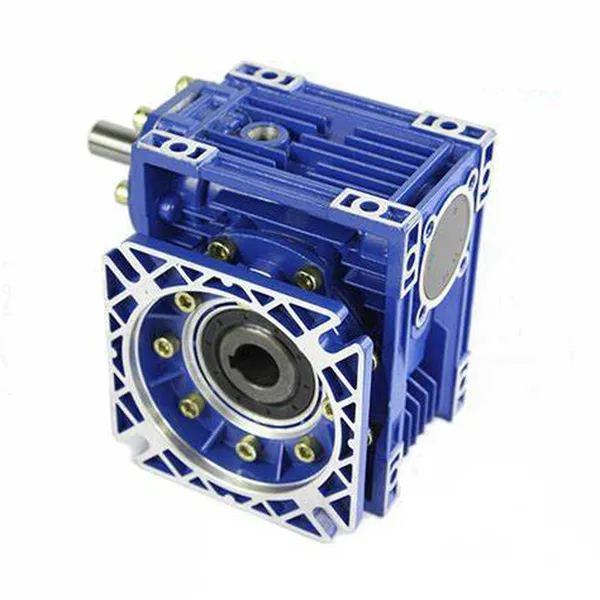

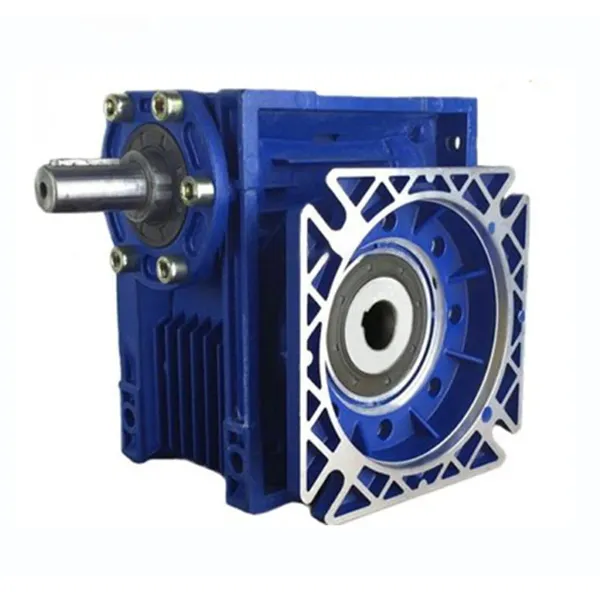

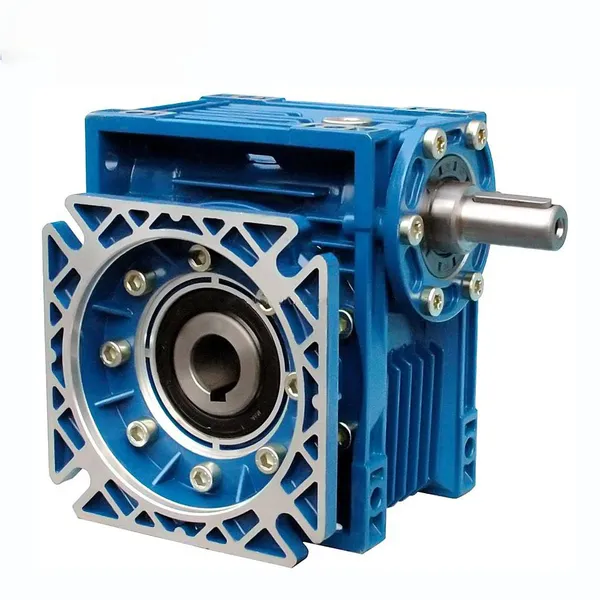

EP-NRV-F závitovková prevodovka s jedným pevným vstupným hriadeľom

Špecifikácia produktu:

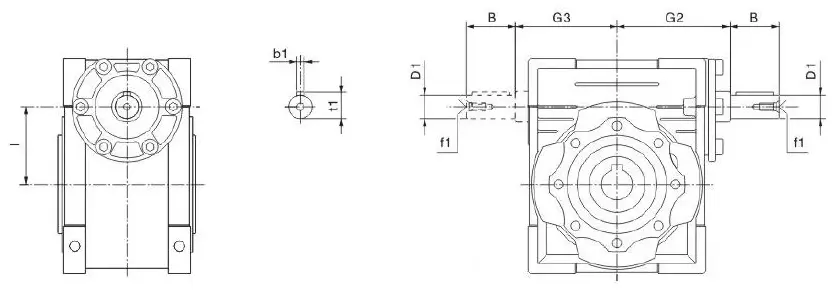

Rozmery produktu:

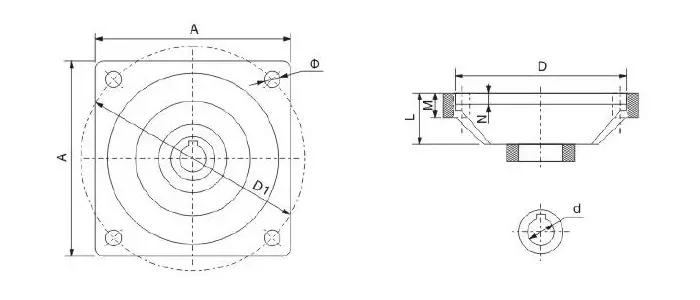

Rozmery štvorcovej príruby produktu:

Vlastnosti produktu

Kompaktné usporiadanie, vhodné pre malý priestor: Šneková prevodovka EP-NRV-F s jedným pevným vstupom hriadeľa využíva dizajn s jedným pevným hriadeľom a štruktúra opúšťa redundantné komponenty tradičného reduktora a celkový objem je výrazne znížený, čo je obzvlášť vhodné na inštaláciu do obrábacích strojov, dopravníkových liniek a iných priestorovo obmedzených scén. Uhol záberu medzi závitovkou a závitovkovým kolesom bol opakovane optimalizovaný a účinnosť prenosu je asi o 12 % vyššia ako u bežných modelov. Zároveň je znížená prevádzková hlučnosť pod 65 decibelov a nebude rušiť prostredie dielne ani pri dlhšej prevádzke. Liatinový plášť je odolný voči korózii a povrchový náter môže odolávať korózii v kyslom a alkalickom prostredí a stále môže fungovať stabilne vo vlhkých alebo prašných továrňach.

Široké pokrytie krútiaceho momentu a široká prispôsobivosť: Reduktor poskytuje možnosti redukčného pomeru od 7,5:1 do 100:1 a rozsah výstupného krútiaceho momentu pokrýva 10Nm až 1800Nm, čo môže flexibilne zodpovedať požiadavkám na výkon rôznych zariadení. Napríklad v automatizovaných baliacich zariadeniach môžu modely s nízkym redukčným pomerom poháňať vysokorýchlostné tesniace mechanizmy; zatiaľ čo v banských drvičoch môžu modely s vysokým redukčným pomerom poskytovať nepretržitý a stabilný krútiaci moment pre veľké zaťaženie. Ozubené koleso využíva proces nauhličovania a kalenia a tvrdosť povrchu zubov dosahuje HRC58-62. Dokonca aj pri častom štarte-stop alebo nárazovom zaťažení dokáže zachovať presnosť prevodovky a znížiť prestoje a údržbu spôsobenú opotrebovaním ozubených kolies.

Pevná ochrana a znížené náklady na údržbu: Konštrukcia plášťa s úrovňou ochrany IP55 umožňuje redukcii EP-NRV-F spoľahlivo fungovať v náročných pracovných podmienkach, ako je prach a vodná hmla. Tesniaci krúžok je vyrobený z fluorokaučuku odolného voči vysokej teplote, ktorý nestarne a nepraská, aj keď je dlhodobo vystavený 80℃ vysokoteplotnému prostrediu. Vnútorný mazací systém zabezpečuje, že mazací olej je vždy v najlepšom stave cez okienko na sledovanie hladiny oleja a automatické zariadenie na plnenie oleja. Používateľovi stačí skontrolovať kvalitu oleja raz za 6 mesiacov. V porovnaní s frekvenciou údržby tradičných reduktorov, ktoré potrebujú vymeniť mazací olej 2-3 krát ročne, môže tento produkt ušetriť približne 40 % nákladov na údržbu.

Flexibilné prispôsobenie a vynikajúca nákladová efektívnosť: Raydafon poskytuje prispôsobené služby pre reduktory EP-NRV-F podľa rôznych potrieb zákazníkov, ako je nastavenie priemeru výstupného hriadeľa, pridanie prírubových rozhraní alebo integrácia elektromagnetických bŕzd. V prípade závodu na spracovanie potravín zákazník požadoval, aby bol reduktor priamo spojený s dovezeným servomotorom. Raydafon dosiahol bezproblémové pripojenie optimalizáciou veľkosti vstupného hriadeľa a dizajnu klinovej drážky, čím sa vyhlo obstarávacím nákladom na ďalšie adaptéry. V porovnaní s podobnými dovážanými značkovými produktmi je cena EP-NRV-F približne o 30 % nižšia a cyklus dodania je skrátený na 15 dní, čo z neho robí prvú voľbu pre malé a stredné podniky na modernizáciu svojich zariadení.

Princíp produktu

Hlavnou myšlienkou reduktora EP-NRV-F je použitie špirálového záberu závitovky a závitovkového kolesa na zmenu výkonu. Motor otáča jediný pevný hriadeľ, ktorý zase otáča závitovkové koleso. Šnekové koleso sa otáča kvôli povrchu špirálového zuba na šneku. Vysokorýchlostný vstup sa zmení na nízkorýchlostný výstup s vysokým krútiacim momentom zmenou uhla skrutkovice a počtu zubov. Napríklad pri premiestňovaní materiálov môžu byť otáčky motora až 3000 ot./min. Ale po prechode cez reduktor je možné výstupnú rýchlosť znížiť na 30 ot./min. a krútiaci moment možno zvýšiť na 100-násobok pôvodného, ​​čo uľahčuje pohyb ťažko zaťaženého valca alebo reťaze. Tento spôsob odosielania vecí má samouzamykaciu funkciu. Šnekové koleso sa nebude otáčať na druhú stranu, aj keď je zariadenie vypnuté kvôli zotrvačnosti záťaže, čo udržuje vysoký bezpečnostný výkon.

Závitovka má špirálovitú štruktúru zubov a spôsob, akým sa povrch zuba a závitovkové koleso navzájom dotýkajú, sa zmenil z „jednobodového trenia“ na „viacbodové odvaľovanie“. Po zväčšení kontaktnej plochy tlak v jednotke klesne približne o 30 %, čo výrazne znižuje opotrebovanie ozubených kolies a problémy so zahrievaním. Testy vykonané v strojárskom závode ukazujú, že po 8 hodinách nepretržitého používania je povrchová teplota špirálového reduktora o 15 °C nižšia ako u modelu s priamym zubom a hladina hluku je o 10 decibelov nižšia. Tento dizajn je obzvlášť vhodný pre situácie, kde je ticho veľmi dôležité, ako sú linky na balenie potravín alebo lekárske vybavenie. Dokáže nielen zabrániť hluku, aby prekážal pracovníkom, ale môže tiež predĺžiť životnosť ozubených kolies.

Reduktor využíva mazanie olejovým bazénom aj rozstrekovacie mazanie. Keď sa závitovka otáča, olej sa vrhá do oblasti záberu, kde vytvára pohyblivý olejový film, ktorý zabraňuje priamemu vzájomnému dotyku kovu. Škrupina má rebrá a štrbiny na vetranie, ktoré pomáhajú strácať teplo. Vnútornú teplotu je možné udržiavať pod 60°C cirkulujúcim mazacím olejom. Napríklad banské stroje musia pracovať nepretržite 24 hodín denne. Kvôli vysokej teplote môžu bežné reduktory premeniť mazací olej na uhlík. EP-NRV-F sa môže vyhnúť týmto druhom problémov použitím dizajnu odvodu tepla, ktorý udržuje účinnosť prevodovky stabilnú nad 95 %.

Redukciu EP-NRV-F je možné modulárne prispôsobiť. Používatelia si môžu vybrať redukčný pomer, tvar výstupného hriadeľa (plný alebo dutý) alebo spôsob jeho inštalácie (inštalácia pätky alebo inštalácia príruby), ktorý im najviac vyhovuje. Keď textilná továreň dostala nové stroje, musela pripojiť reduktor priamo k dovezenému servomotoru, ale veľkosť výstupného hriadeľa motora nezodpovedala štandardnému modelu. Raydafon dokázal vyrobiť zákazkovú výrobu len za tri dni zmenou priemeru vstupného hriadeľa a polohy drážky pre pero. To im ušetrilo náklady na výmenu celého systému prevodovky. Vďaka tejto flexibilite je ideálny pre výmenu starých strojov alebo výrobu nových výrobných liniek.

Ohlasy zákazníkov

Som David Parker z Veľkej Británie. Už takmer dva roky používam vašu šnekovú prevodovku v mojej strojárni v Birminghame. Je to stále lepšie a lepšie. Keď som menil výbavu, len som to skúšal. Nečakal som, že to úplne vyrieši starý problém vysokého vývinu tepla a drsného hluku kovovej prevodovky. Rebrá rozptylu tepla vašej skrinky sú veľmi rozumné. Škrupina je len mierne teplá po 12 hodinách nepretržitej prevádzky. Hlučnosť záberu ozubených kolies je minimálne o 15 decibelov nižšia ako u pôvodného zariadenia. Pracovníci konečne nemusia pri prevádzke nosiť štuple do uší. Teraz táto prevodovka poháňa naše vysokovýkonné lisovacie zariadenie. Dokonca aj forma s hmotnosťou 400 kg sa dá zdvihnúť a spustiť bez zaseknutia. Samosvorná funkcia pevne uzamkne posúvač pri vypnutom napájaní. Nikdy sme sa nebáli o bezpečnosť. Veľmi sa mi páčia vaše produkty a služby. Raydafon bude mať prioritu pre ďalšiu várku vylepšení vybavenia!

Som Sarah Johnson, kanadská zákazníčka. Vašu šnekovú prevodovku používam na svojej farme v Manitobe už viac ako rok. Tento produkt musím pochváliť. Predošlá prevodovka sa v zime pokazila a pri nízkej teplote neustále prešmykovali. Nečakal som, že vaša prevodovka bude bežať hladko v prostredí -20 stupňov. Sadzačka nespadla z reťaze počas celej minuloročnej zimy. Odolnosť voči poveternostným vplyvom je naozaj úžasná. Teraz niekoľko zariadení na našej farme používa prevodovky Raydafon a kvalita nás nikdy nesklamala. Odporučil som vás miestnym poľnohospodárskym družstvám a každý povedal, že ich používanie je bezpečné. Prajem si, aby sa vaše podnikanie zlepšovalo a zlepšovalo a ak to budem potrebovať, v budúcnosti od vás znova nakúpim!

Som Michael Thompson a pracujem pre malú spoločnosť v USA, ktorá vyrába automatizačné zariadenia. Nedávno som si kúpil súpravu šnekových reduktorov od Raydafon a som veľmi spokojný s tým, ako fungujú! Vždy sme používali reduktory európskej značky, ale dodacia lehota je dlhá, cena je vysoká a doba odozvy po predaji je pomalá. Tentokrát som vyskúšal produkty Raydafon a zistil som, že sú rovnako dobré ako európske značky a dokonca lepšie fungujú pri kontrole hluku a odstraňovaní tepla. Váš technický tím nám bol obzvlášť nápomocný počas výberového procesu tým, že navrhol najlepší model pre naše pracovné podmienky a vytvoril nám vlastné inštalačné rozmerové výkresy. To nám ušetrilo veľa problémov. Určite budeme aj naďalej kupovať produkty Raydafon a rozprávať o nich našim priateľom aj v budúcnosti! Dúfam, že budete pokračovať v dobrej práci a službách a teším sa na dlhodobú spoluprácu!
