Spur Gear

Ak si chcete kúpiť vysokovýkonné čelné koleso,Raydafon, ako profesionálny výrobca a továreň v Číne, je dôveryhodným dodávateľom. Spoliehajúc sa na vyspelý lokálny systém výroby ozubených kolies v Číne kontrolujeme cenu v primeranom rozsahu a prísne kontrolujeme proces spracovania a testovania, aby sme globálnym zákazníkom poskytli stabilné a spoľahlivé riešenia s čelným ozubením.

Raydafon sa zameriava na dizajn a výrobu Spur Gear už viac ako 20 rokov a má kompletný výrobný systém a možnosti výskumu a vývoja. Výrobok je vyrobený hlavne z legovanej ocele 20CrMnTi, spracovanej viacerými procesmi, ako je CNC frézovanie, kalenie nauhličovaním a presné brúsenie a presnosť profilu zubov dosahuje úroveň ISO 6, čo zaisťuje hladký záber, nízke vibrácie a nízky hluk počas procesu prenosu. Naše produkty možno použiť v rôznych pracovných prostrediach, ako sú stredné a vysoké rýchlosti, nízke zaťaženie až vysoké zaťaženie, a sú obzvlášť vhodné pre scenáre lineárnych prevodov v odvetviach, ako sú automatizačné zariadenia, baliace stroje, CNC obrábacie stroje, textilné zariadenia a dopravné systémy.

Ak potrebujete ďalšie špecifikácie modelu, informácie o cene alebo 3D výkresy, neváhajte kontaktovať náš technický tím. Poskytneme najvhodnejšie riešenie podľa vašich potrieb.

Aké sú využitie čelných ozubených kolies?

Čelné ozubené kolesá sú nevyhnutnou súčasťou mnohých mechanických zariadení. Často sa používajú na miestach, kde je potrebné preniesť energiu z jednej paralelnej osi na druhú, ako sú dopravné zariadenia, baliace stroje, poľnohospodárske nástroje, elektrické stroje atď. v továrňach. Vďaka svojej jednoduchej štruktúre, vysokej účinnosti prenosu a pohodlnej údržbe je široko používaný.

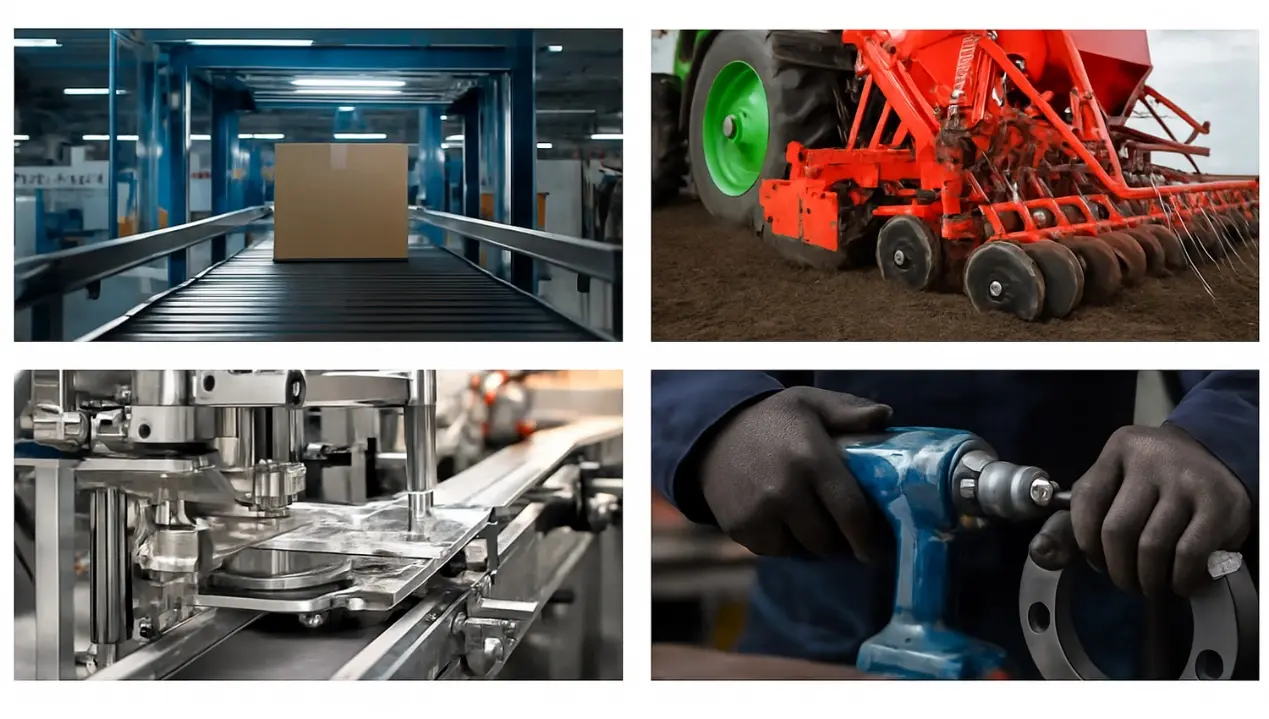

V praktických aplikáciách, ako je dopravník na automatizovanej montážnej linke,čelné ozubené kolesoje zodpovedný za to, aby sa valec otáčal, aby sa tovar mohol plynulo pohybovať dopredu; napríklad na poľnohospodárskom sejacom stroji sa podieľajú na riadení rytmu sejby na zabezpečenie rovnomernej prevádzky; dokonca aj v niektorých bežných elektrických nástrojoch je vidieť, že zohráva kľúčovú úlohu pri prenose energie.

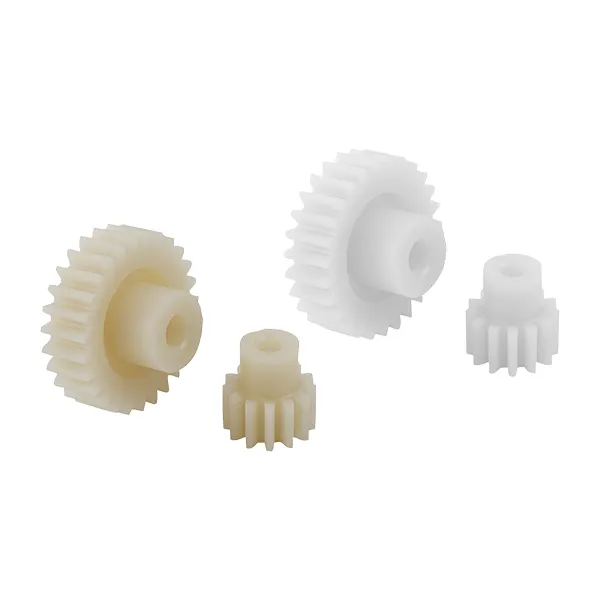

Čelné ozubené kolesá poskytované spoločnosťou Raydafon dokážu prispôsobiť veľkosť, materiál a počet zubov podľa špecifických potrieb, ako je uhlíková oceľ, nehrdzavejúca oceľ alebo plastové materiály atď., aby sa prispôsobili rôznym scenárom. Niektorí zákazníci uviedli, že po výmene originálnych dielov za naše prispôsobené čelné ozubené koleso sa hluk výrazne znížil a opotrebovanie bolo pomalšie. Pre mnohých používateľov nie je čelné ozubené koleso najkomplikovanejšia časť, ale ak sa správne používa, môže celé zariadenie pracovať stabilnejšie a náklady sú lepšie kontrolovateľné.

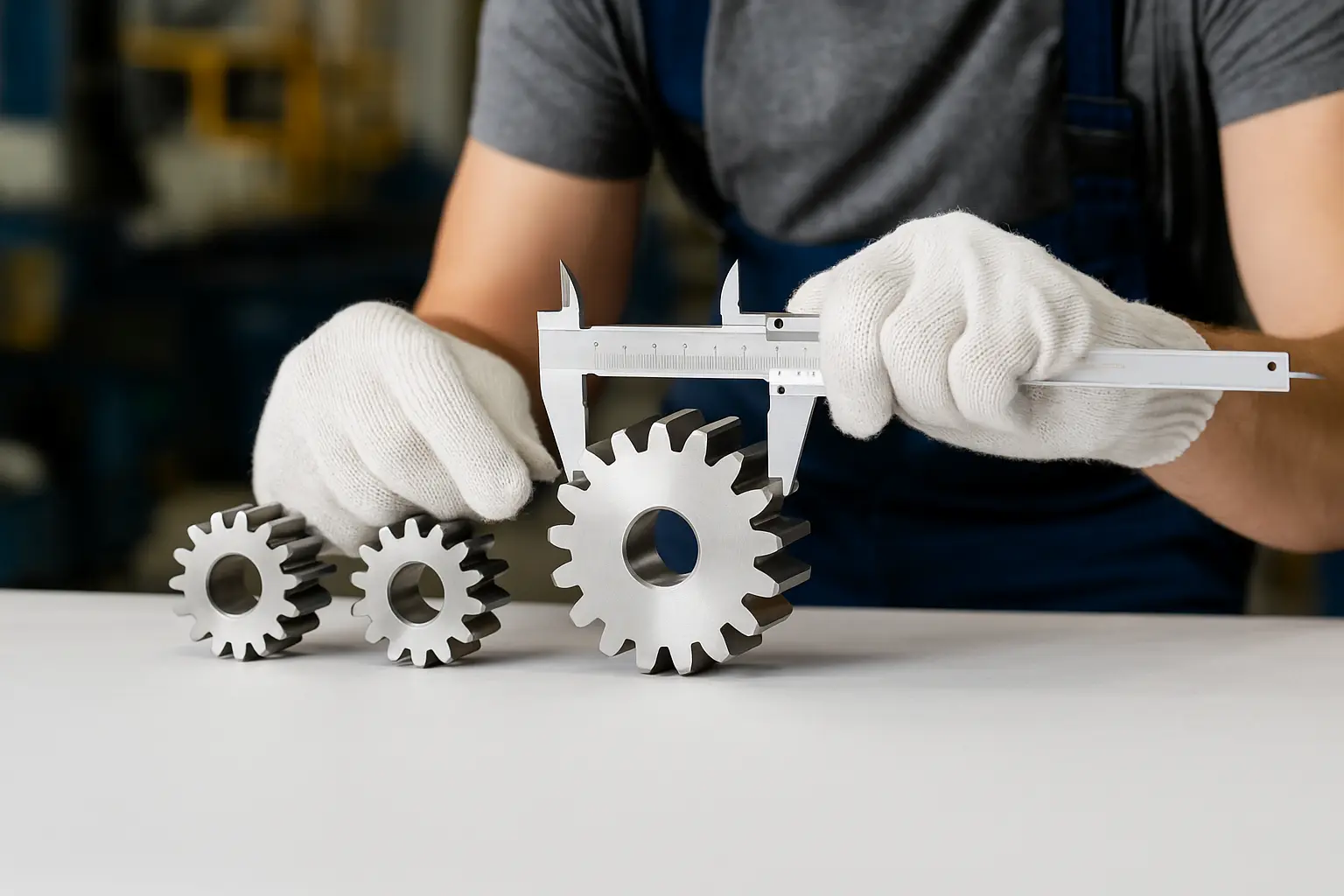

Ako zmerať čelné ozubené koleso

MeranieSpur Gearje to ručná a starostlivá práca. Aj keď má tento typ prevodu jednoduchý vzhľad, ľahko sa môže stať, že budete mať problémy so zlým uložením alebo prevodom, ak neovládate niekoľko kľúčových metód.

Zvyčajne prvá vec, ktorú musíte určiť, je počet zubov, čo je intuitívnejšie. Stačí spočítať zuby jeden po druhom. Potom prichádza modul, čo nie je rozmer, ktorý sa dá priamo merať. Najbežnejšou praxou je najprv zmerať vonkajší priemer ozubeného kolesa pomocou strmeňa a potom odhadnúť modul na základe počtu zubov. Napríklad, ak je vonkajší priemer 20-zubového ozubeného kolesa približne 42 mm, potom je modul približne 2.

Ďalej je to šírka zuba, ktorú je možné merať priamo pomocou posuvného meradla. Táto veľkosť súvisí s nosnosťou ozubeného kolesa. Ak je príliš úzky, nemusí byť dostatočne stabilný a ak je príliš široký, plytvá materiálom. Výška zuba sa zvyčajne delí na výšku vrcholu zuba a výšku koreňa zuba. Pre jednoduchosť sa môžete pozrieť aj na celú výšku profilu zuba. Presnejšie bude použiť projektor alebo merač prevodov.

Ďalšia vec, ktorá sa ľahko prehliadne, je hrúbka zuba, ktorá sa dá merať mikrometrom alebo špeciálnym hrúbkomerom. Tieto údaje určujú, či ozubené koleso môže hladko zaberať. Okrem toho, ak sa vyžaduje vyššia presnosť, je potrebné zvážiť uhol profilu zuba a uhol tlaku. Väčšina noriem je 20 stupňov, ale ak ide o výmenu starých dielov, niektoré sú 14,5 stupňa. V tejto dobe sa pri posudzovaní nemôžete spoliehať len na voľné oko, je potrebné použiť profesionálne meracie zariadenia, ako sú zobrazovače alebo trojsúradnicové meracie prístroje.

Pri skutočnej práci my v Raydafone často dostávame vzorky zaslané zákazníkmi, z ktorých niektoré sú staré ozubené kolesá odstránené zo zariadení a niektoré sú nové projekty s neúplnými výkresmi. Zákazníkom zvyčajne pomáhame najskôr vykonať prieskum v plnej veľkosti a potom poskytujeme podporné návrhy dizajnu. Ak sa stretnete so situáciou, kedy sa výstroj nedá presne zmerať a neviete si vybrať, neváhajte nás kontaktovať, aby sme veci spoločne vymysleli.

Prečo si vybrať produkty Spur Gear od Raydafonu

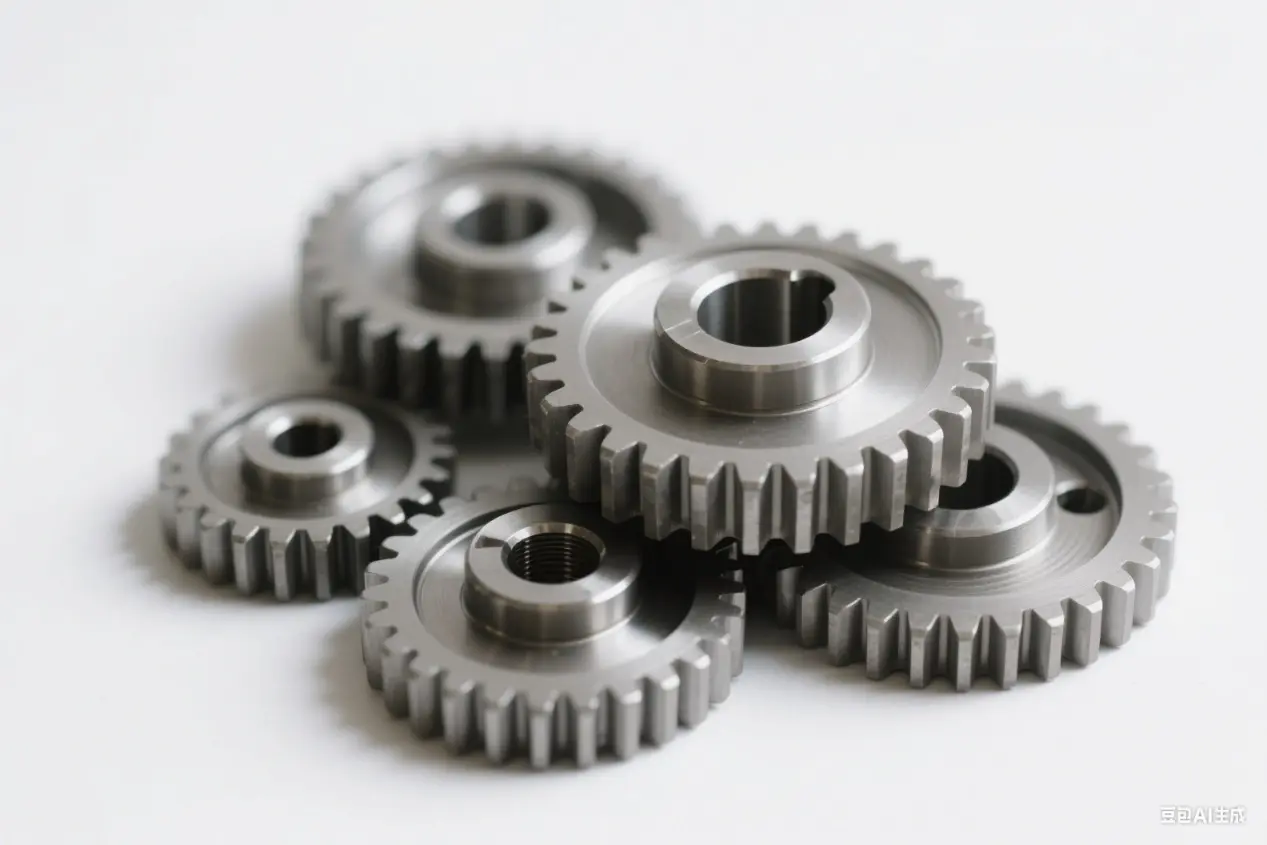

Pri výbere základného a kľúčového komponentu, akým sú čelné ozubené kolesá, sa mnohí zákazníci obávajú stability, odolnosti a toho, či sa dajú na svojom zariadení bez problémov používať dlhú dobu. Raydafon vyrába čelné ozubené kolesá už mnoho rokov. Nerobíme prepychovú publicitu, ale zameriavame sa len na jednu vec: aby boli prevody pevné. Všetky naše čelné ozubené kolesá sa vyrábajú v našich vlastných spracovateľských závodoch. Spracovanie povrchu zubov je čisté, tvar zubov je štandardný a záber je hladký. Či už ide o nízkorýchlostnú dopravníkovú linku alebo vysokorýchlostný motorový pohon, môže pracovať stabilne.

Všetky materiály, ktoré používame, sú vybrané, ako napríklad 20CrMnTi nauhličená oceľ alebo kalená a temperovaná oceľ. Po tepelnom spracovaní má vysokú pevnosť, ľahko sa nenosí a ľahko sa nedeformuje. Tieto prevody sa väčšinou používajú v baliacich strojoch, poľnohospodárskych strojoch a automatizačných zariadeniach. Najčastejším bodom spätnej väzby od zákazníkov je „je bezstarostná inštalácia“. Mnoho starých zákazníkov pokračuje vo výkupe, pretože ho bez problémov používajú niekoľko rokov.

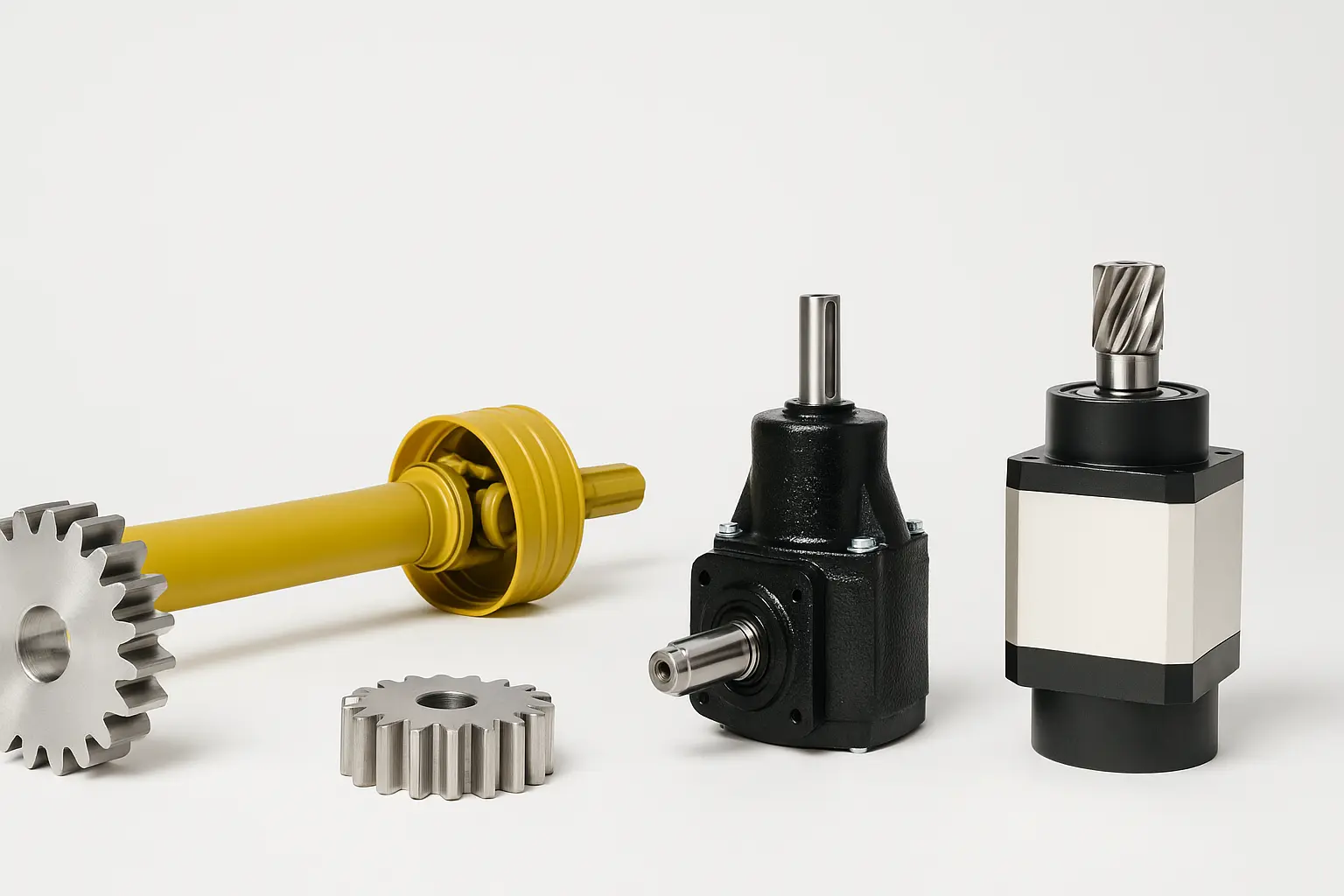

Okrem čelných ozubených kolies vyrábame aj poľnohospodársku prevodovku, planétovú prevodovku a vývodový hriadeľ. Veľa zákazníkov nám dáva celý prenosový systém. Po prvé, zhoda je dobrá a po druhé, ak sa vyskytne nejaký problém, môžeme sa spojiť s jednou továrňou, čo je výhodné.

Stručne povedané, ak hľadáte sériu odolných, vysoko kompatibilných a stabilných čelných ozubených kolies, Raydafon je bezpečná voľba. Nekladieme dôraz na „high technology“, ale robíme skutočné produkty, ktoré sa dajú implementovať, zaťažiť a používať dlhodobo. Vitajte a kontaktujte nás pre vzorky alebo podrobnosti o parametroch.
