Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Poľnohospodárske hnacie systémy Raydafon

Výrobca poľnohospodárskych prevodoviek pre rotačné kultivátory, kosačky, sejačky a miešačky krmiva

Raydafon vyrába poľnohospodárske prevodovky pre náradie, ktoré skutočne vykonáva prácu: rotačné kultivátory, cepové kosačky, kosačky na trávu, rozmetadlá hnojív, sejačky, miešačky krmiva TMR a lisy na balíky. Každá jednotka sa vyrába v našej vlastnej továrni, od odlievania skrine a rezania ozubených kolies cez tepelné spracovanie, montáž a testovanie zábehu, podľa systému kvality ISO 9001.

Kupujúci k nám prichádzajú s hodnotením PTO traktora, výkresom náradia, chybnou vzorkou prevodovky alebo len funkčným stavom. Potvrdíme pomer, triedu krútiaceho momentu, vstupno/výstupné rozhranie a orientáciu krytu a potom vyrábame podľa tejto špecifikácie.

100–2000 N·mRozsah výstupného krútiaceho momentu
540/1000 ot./minŠtandardný vstup PTO
96 %+Účinnosť prenosu
15 dníUkážka dodacej doby
Prehľad produktov

Čo vyrába Raydafon

Raydafon sa zameriava na poľnohospodárske prevodové systémy. Aktuálny sortiment zahŕňa prevodovky pre kosačky na trávu, prevodovky cepových kosačiek (prevodovky pre drviče trávy s bočnou montážou), prevodovky rotačných kultivátorov, reduktory kosačiek a špeciálne prevodovky pre stroje na hnojenie a sejbu. Každý tvar krytu, ozubená súprava a výstupná príruba sú navrhnuté podľa špecifických pracovných podmienok náradia a nie sú skopírované zo všeobecného katalógu.

  • Kompaktné puzdro, stabilný prevod— vysokokvalitné čelné alebo čelné ozubené kolesá z legovanej ocele, nízky chod, minimálne vibrácie, dlhšia mechanická životnosť.
  • Vysoký krútiaci moment pre náročné podmienky— veľký modulový dizajn s tvrdenými povrchmi zubov, vhodný pre veľké zaťaženie, šmykľavý, prašný povrch: hustá tráva, okraje lesa, svahy a štrk.
  • Viaceré montážne rozhrania— štandardný vstup vývodového hriadeľa (1-3/8" Z6 / Z21) s radom výstupných prírub, aby vyhovovali rôznym modelom náradia.
  • Dizajn s nízkou údržbou— optimalizované vnútorné mazanie s okienkom hladiny oleja a odvzdušňovačom, čím sa znižuje denná frekvencia údržby.
  • Plná podpora prispôsobenia— Služby OEM a ODM pre pomer, smer montáže, formu vstupu/výstupu a štruktúru krytu. Vzorky doručené už do 15 dní.

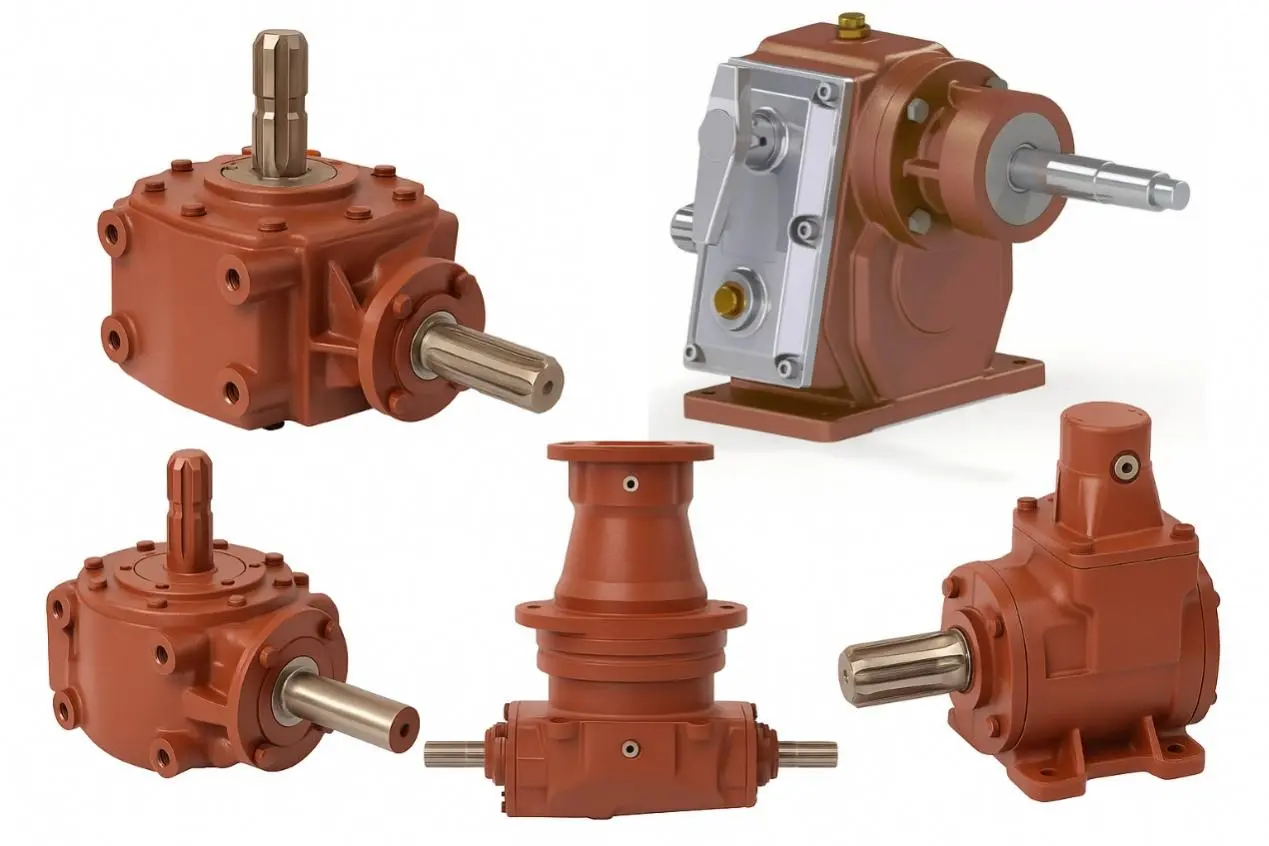

Agricultural gearbox manufactured by Raydafon
Rad poľnohospodárskych prevodoviek Raydafon – kryty odliate a opracované vo vlastnej réžii, súpravy ozubených kolies vyrábané a tepelne spracované na mieste.

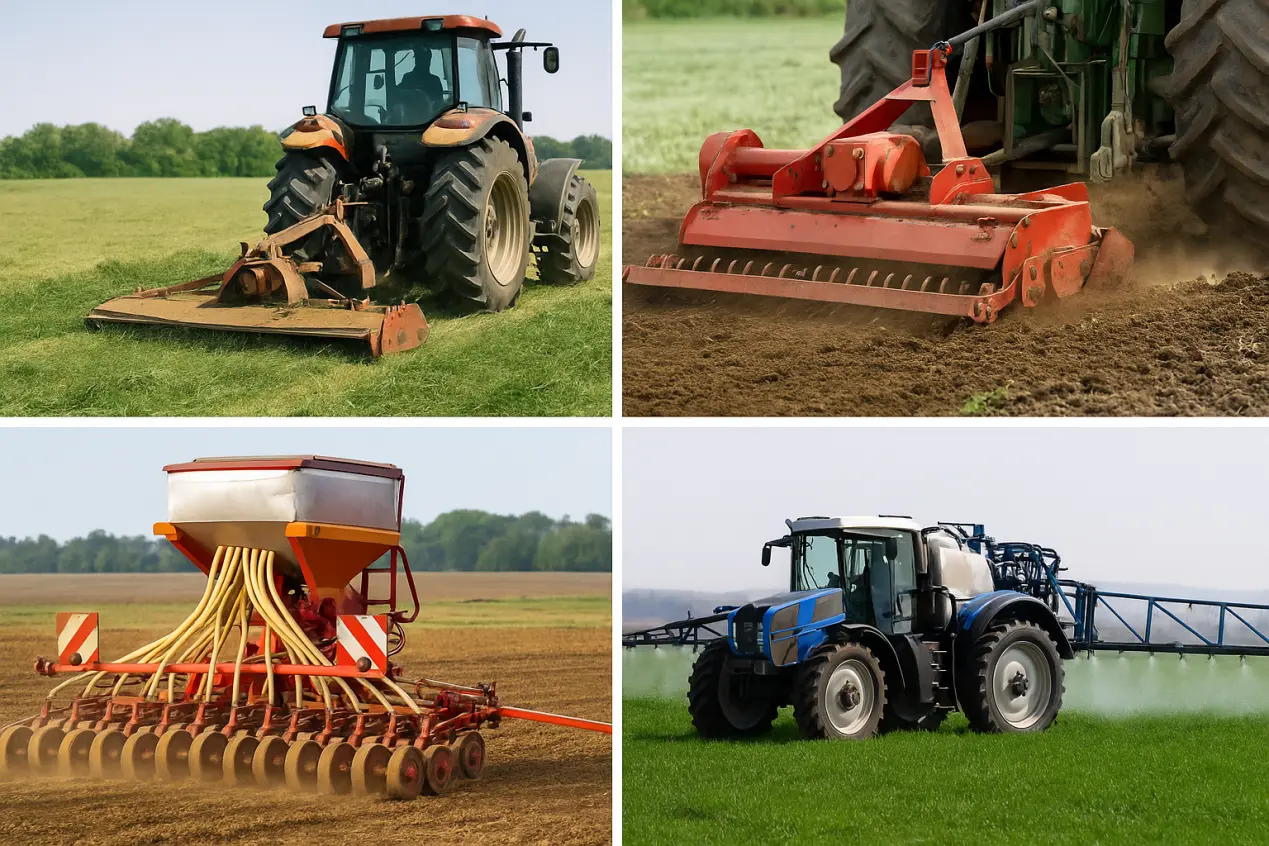

Produkty Raydafon sú široko používané na malých a stredných traktoroch, ktoré montujú poľnohospodárske náradie, najmä na vysoko výkonné poľnohospodárske zariadenia pre európsky a americký trh. Jednotky sú v prevádzke v Nemecku, Taliansku, Spojených štátoch a Brazílii s miestnymi značkami a veľkými výrobcami OEM. Dodávame jednotlivé jednotky, ako aj sériovú výrobu a dlhodobé dodávateľské zmluvy.

Popri poľnohospodárskych prevodovkách Raydafon vyrába presné prevodové diely vrátaneplastové prevody, kužeľové prevodyaskrutkové prevodypre priemyselnú automatizáciu, potravinárske stroje a zdravotnícke zariadenia, takže viacero podporných komponentov možno získať od jedného dodávateľa.

Sprievodca výberom

Ako si vybrať poľnohospodársku prevodovku, ktorá vyhovuje úlohe

Cena a vzhľad sú nesprávne východiskové body. O tom, či prevodovka vydrží sezónu alebo desaťročie, rozhoduje to, ako dobre sa hodí k náradiu, traktoru a zemi, na ktorej pracuje. Štyri kritériá uvedené nižšie pokrývajú otázky, ktoré naši inžinieri kladú takmer pri každom dopyte.

  1. Najprv potvrďte typ aplikácie Kategória nástroja riadi celý dizajn. Prevodovky kosačiek na trávu vyžadujú vysokorýchlostnú prevádzku a odolnosť proti nárazu. Prevodovky s ojou a rotačnou ojou kladú dôraz na krútiaci moment a štrukturálnu pevnosť. Sejačky a postrekovače využívajú ľahšie konštrukcie s vyššími nárokmi na účinnosť prenosu a pohodlnosť údržby.
  2. Zosúlaďte montážne parametre a parametre pohonu Vstupná rýchlosť a výstupný pomer musia zodpovedať vývodovému hriadeľu traktora. Priemer vstupného a výstupného hriadeľa a typ pripojenia musia byť kompatibilné s existujúcim rozhraním PTO. Rozstup montážnych otvorov a smer inštalácie musia umožňovať čisté uchytenie na rám náradia. Smer otáčania musí byť potvrdený, aby sa zabránilo pohybu náradia dozadu.
  3. Skontrolujte materiál a spracovanie Kvalitné poľnohospodárske prevodovky používajú telesá z tvárnej liatiny s vnútornými ozubenými kolesami z legovanej ocele, ako je 20CrMnTi, nauhličované a kalené kvôli odolnosti voči opotrebovaniu. V prašných alebo blatistých pracovných podmienkach musí byť tesniaca štruktúra špeciálne zosilnená, aby sa zabránilo úniku mazacieho oleja a vniknutiu piesku.
  4. Skontrolujte nosnosť krútiaceho momentu Overte maximálny výstupný krútiaci moment prevodovky voči skutočnému zaťaženiu náradia, najmä pri vysoko zaťažených operáciách, ako je hlboké obrábanie pôdy a kosenie ťažkej trávy. Prevodovky pre veľké zaťaženie by sa mali voliť radšej pred ľahšou jednotkou, ktorá sa bude zahrievať a čoskoro zlyhá.
  5. Zvážte použiteľnosť Poľnohospodárska technika pracuje vonku nepretržite. Údržba prevodovky s okienkom na kontrolu hladiny oleja a čisto prístupným otvorom na vypúšťanie oleja je podstatne jednoduchšia a dostupnosť dielov je dôležitá rovnako ako počiatočná špecifikácia.
Agricultural gearbox selection and matching
Zodpovedajúci pomer, rozhranie vývodového hriadeľa a usporiadanie montáže pred výrobou zabraňuje najbežnejším problémom s montážou v teréne.
Údaje o výkone

Maximálny rozsah krútiaceho momentu a rýchlosti poľnohospodárskych prevodoviek Raydafon

Nosnosť je jediným faktorom, ktorý rozhoduje o tom, či náradie prežije dlhú sezónu práce s vysokým zaťažením. Raydafon vyvinul sériu prevodoviek od ľahkých až po vysokovýkonné, ktoré pokrývajú celý rad náradia namontovaného na traktore. Každá jednotka je pred opustením továrne testovaná záťažou.

Pokrytie výstupného krútiaceho momentu

Svetelná séria 100–300 N·m Postrekovače, sejačky a ľahké náradia, kde na hmotnosti a účinnosti najviac záleží.
Stredná séria 500–900 N·m Kosačky a rotačné kultivátory pracujúce nepretržite v zmiešaných poľných podmienkach.
Séria Heavy-Duty Až 1500 N·m Lisy, miešačky hnojív a drviče pracujúci v trvalom vysokom zaťažení.
Špeciálne prispôsobené 2000+ N·m vrchol Extrémne pracovné podmienky a zložité prostredia vyžadujúce špičkový krútiaci moment.
Štandardný vstup PTO 540/1000 ot./min Kompatibilné s bežnými výstupnými rozhraniami PTO traktorov po celom svete.
Vysokorýchlostné vlastné Až 2000 ot./min Pre vysokoúčinné traktory a elektrické stroje vyžadujúce vyššie vstupné otáčky.

Rýchlosť a efektivita

Výstupná rýchlosť závisí od zvoleného redukčného pomeru s rozsahom výkonu od niekoľkých desiatok až po niekoľko stoviek otáčok za minútu v závislosti od modelu. Ozubené kolesá sú brúsené s vysokou presnosťou s optimalizovaným tvarom zubov na zabezpečenie hladkého záberu pri vysokej rýchlosti, čím sa dosahuje účinnosť prevodovky nad 96 % a prevádzková hlučnosť je regulovaná pod 72 dB.

96 %+ účinnosť Hlučnosť <72 dB 540 ot./min PTO 1000 ot./min PTO Vysoká rýchlosť 2000 otáčok za minútu Testované zaťažením
Raydafon agricultural gearbox torque and speed range
Každá prevodovka je pred odoslaním zaťažená a testovaná v zábehu, aby sa potvrdila nosnosť v porovnaní so špecifikáciou zákazníka.
Obslužnosť

Dá sa prevodovka poľnohospodárskych strojov ľahko rozobrať a opraviť?

Pri každodennom používaní sa prevodovka časom opotrebováva, uniká olej alebo vzniká abnormálny hluk prevodovky. V tomto bode je dôležité, ako rýchlo je možné jednotku otvoriť, skontrolovať a znova uviesť do prevádzky. Prevodovky Raydafon sú navrhnuté podľa tejto praktickej reality – celkovo sú kompaktné, ale dajú sa jednoducho rozobrať a prestavať.

  • Modulárny dizajn— vstupný hriadeľ, výstupný hriadeľ, prevodovka a skriňa sú zostavené z normalizovaných dielov. Na väčšinu demontážnych a montážnych prác stačí bežné náradie.
  • Jednoduchá škrupina a jasné rozloženie skrutiek— puzdro je symetrická delená liatinová konštrukcia s voľnými, dobre rozmiestnenými skrutkami. Postupne ich uvoľňujte, aby ste otvorili kryt a skontrolujte vnútorné časti.
  • Vysoká zhoda častí— ozubené kolesá, olejové tesnenia a ložiská majú štandardnú veľkosť a sú vysoko zameniteľné. Náhradné diely sa objednávajú podľa čísla dielu bez zákazkovej výroby.
  • Dodaná dokumentácia— každá prevodovka sa dodáva s rozloženou schémou a pokynmi na demontáž, ktoré zahŕňajú čísla dielov, postup montáže a bezpečnostné opatrenia, na opravu v podniku alebo vzdialenú podporu nášho technického tímu.
  • Odporúčaný interval kontroly— skontrolujte opotrebovanie olejového tesnenia po každých 500 hodinách prevádzky a skontrolujte, či povrch záberu ozubeného kolesa nie je abnormálne opotrebovaný alebo ryhovaný. Včasné ošetrenie výrazne predlžuje životnosť.

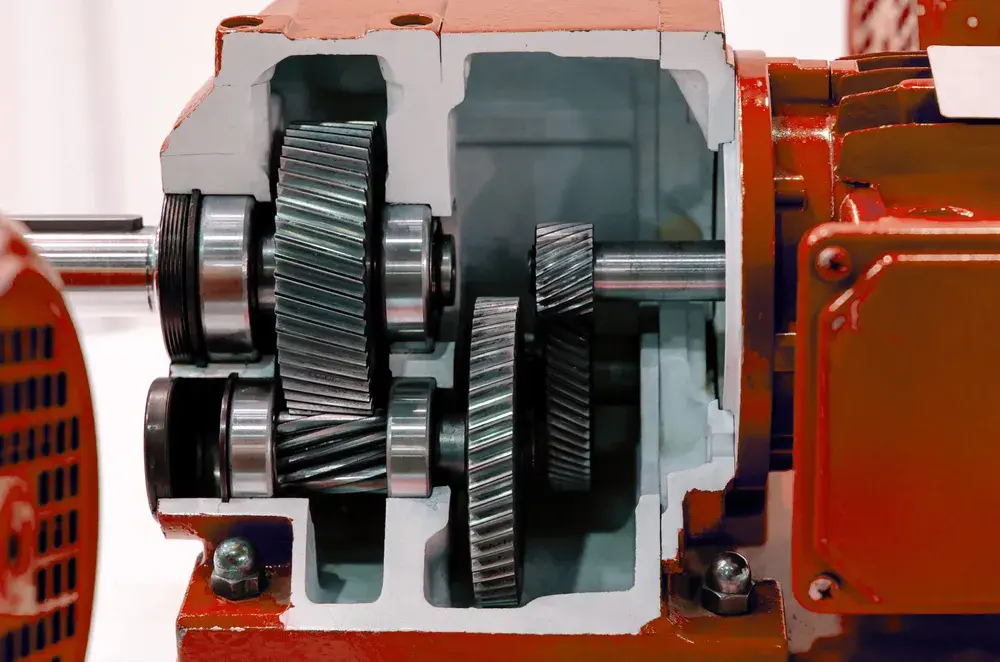

Agricultural gearbox disassembly and maintenance
Modulárna konštrukcia so štandardizovanými vnútornými časťami umožňuje jednoduchý servis v teréne a predvídateľné náklady na náhradné diely.

Čo odporúčame prevádzkovateľom vozového parku

Majte na sklade jednu súpravu náhradného olejového tesnenia a ložísk pre každý model prevodovky. Pri 500-hodinovom kontrolnom cykle sa porucha v polovici sezóny zmení na opravu v ten istý deň, čo je zvyčajne rozdiel medzi zachovaním obdobia zberu a jeho stratou.

Otázky kupujúcich

Časté otázky týkajúce sa poľnohospodárskej prevodovky

Aké informácie potrebujem poslať pre cenovú ponuku prevodovky?

Pošlite typ náradia, otáčky vývodového hriadeľa traktora, požadované výstupné otáčky alebo pomer, maximálny pracovný moment, rozmery vstupného a výstupného hriadeľa, rozstup montážnych otvorov a smer inštalácie. Výkres, vzorová fotografia alebo číslo dielu značne urýchli potvrdenie.

Dokážete postaviť prevodovku, ktorá nahradí konkrétnu značku?

áno. Pravidelne vyrábame náhradné prevodovky prispôsobené zabehnutým modelom, vrátane prevodoviek kŕmnych miešačiek kompatibilných s Comer a podobnými radami. Pošlite originálne číslo dielu alebo rozmerový nákres a my vám pred výrobou potvrdíme zhodu.

Aká je vzorová dodacia lehota pre prispôsobenú prevodovku?

Prispôsobené vzorky sa zvyčajne dodávajú približne do 15 dní v závislosti od zložitosti krytu a požiadaviek na rezanie ozubených kolies. Načasovanie objemovej výroby je potvrdené spolu s cenovou ponukou.

Ako riešite požiadavky na mazanie a údržbu?

Každá prevodovka je dodávaná s okienkom hladiny oleja a odvzdušňovačom. Odporúčame skontrolovať stav olejového tesnenia každých 500 prevádzkových hodín a skontrolovať opotrebovanie záberového povrchu ozubeného kolesa. Podrobné pokyny na údržbu sa dodávajú s každou jednotkou.

Dodávate popri prevodovke aj iné komponenty hnacieho ústrojenstva?

áno. Raydafon tiež vyrábaVývodové hriadele, planétové prevodovky, šnekové prevodovky, presné prevody ahydraulické valce, takže kompletné hnacie ústrojenstvo náradia možno získať od jedného dodávateľa.

Môžete dodať objemovú výrobu a dlhodobé zmluvy?

áno. Podporujeme nákupy po jednotlivých kusoch, ako aj veľkoobjemové prispôsobenie a dlhodobé dodávateľské zmluvy. Kontaktujte nás s vašimi ročnými objemami a požadovanými špecifikáciami, aby sme prediskutovali podmienky.

Získajte cenovú ponuku na poľnohospodársku prevodovku

Pošlite nám typ náradia, otáčky vývodového hriadeľa, pomer, požadovaný krútiaci moment a montážne detaily. Raydafon potvrdí špecifikáciu, odporučí vhodnú sériu a vráti cenovú ponuku s dodacím termínom. Manuály na výber a tabuľky technických parametrov sú k dispozícii na vyžiadanie.

View as

Prevodovka sejačky na hnojivo EP190-R3 pre vysielač hnojív

Prevodovka sejačky na hnojivo EP190-R3 pre vysielač hnojív

Ako čínsky výrobca a dodávateľ sme túto prevodovku vyrobili vo vlastnej továrni. Je špeciálne prispôsobený pre model EP190-R3. Pomer otáčok 5,8:1 je tak akurát. Zahustený liatinový box sa nebojí 300 kg hnojiva. Prevodovka sejačky na hnojivo EP190-R3 pre vysielač hnojív sú všetky „zbíjané“ vysokofrekvenčným kalením a povrch zubov je dostatočne tvrdý, aby odolal testu opotrebovania HRC55. Trenie častíc a hrbole na poli pri rozmetávaní hnojiva neovplyvnia výkon našich produktov. Cena je dostupná priamo z výroby!
Prevodovka sejačky na hnojivo EP35 pre vysielač hnojív

Prevodovka sejačky na hnojivo EP35 pre vysielač hnojív

Ako profesionálny výrobca a dodávateľ v Číne vlastná továreň Raydafon dômyselne vytvorila prevodovku sejačky hnojív EP35 pre rozmetadlo hnojív, ktorá je ušitá na mieru pre rozmetadlá hnojív! Produkt je vhodný pre bežné modely rozmetadiel hnojív a pomer otáčok je presne prispôsobený rade EP35. Box je vyrobený z vysoko pevnej tlakovo liatej hliníkovej zliatiny, ktorá je ľahká, ale má silnú odolnosť proti nárazu a vydrží 8 hodín nepretržitej vysokointenzívnej prevádzky. Ozubené kolesá sú nitridované, s povrchovou tvrdosťou HV700 a 50% zvýšením odolnosti proti opotrebeniu. Od výskumu a vývoja a výroby až po kontrolu kvality a prepravu, kontrolujeme celý proces a poskytujeme vám efektívne a odolné riešenia prenosu rozmetadla hnojív za veľmi konkurencieschopnú cenu!
Prevodovka kŕmneho mixéra pre TMR mixér EP-RMG

Prevodovka kŕmneho mixéra pre TMR mixér EP-RMG

Ako výkonný výrobca a dodávateľ v Číne je prevodovka miešača krmiva Raydafon pre miešačku TMR EP RMG vyrobená vo vlastnej továrni špeciálne navrhnutá na presné kŕmenie! Produkt je vhodný pre mixéry EP RMG série TMR s pomermi otáčok v rozsahu od 3:1 do 12:1. Skriňové telo je vyrobené zo zahustenej liatiny a odolá 10-tonovej záťaži pri miešaní krmiva. Ozubené kolesá sú nauhličené a kalené a tvrdosť povrchu zubov dosahuje HRC 58 a odolnosť proti opotrebeniu sa zlepšila o 40%. Je vybavený importovanými ložiskami vo vnútri na podporu 24-hodinovej nepretržitej prevádzky bez zaseknutia. Od výskumu a vývoja až po montáž prísne kontrolujeme kvalitu počas celého procesu a poskytujeme efektívne a stabilné prevodové riešenia pre ranče za veľmi konkurencieschopnú cenu!
Náhradná prevodovka miešača krmiva Comer

Náhradná prevodovka miešača krmiva Comer

Raydafonom vyrobená náhrada za prevodovku miešačky krmiva C3A používanú na miešacích vozňoch a nakladačoch TMR. Dimenzované pre vstup 540 otáčok za minútu a vstupný výkon až 92 kW, s 1-3/4 palcovým Z20 drážkovaným vstupným a výstupným pripojením na štandardnom montážnom vzore C3A. Puzdro je z liatiny; ozubené kolesá sú nauhličované a kalené na HRC55 alebo vyššiu odolnosť proti opotrebovaniu a nárazu a dovážané vysokorýchlostné ložiská nesú miešaciu záťaž v nepretržitej dennej prevádzke. Pre tento vzor sú k dispozícii pomery 1:1 a 1,8:1. Kompatibilné s miešacími vozňami od Aksa, DAF Agro, Falke Maschinenbau, Euromilk a Metal-Fach. Comer a C3A sú ochranné známky spoločnosti Comer Industries; Raydafon je nezávislý výrobca a nie je s ním spojený. Pošlite svoj pomer a fotografiu starého štítku na potvrdenie montáže a cenovú ponuku do 24 hodín.
Ako spoľahlivý výrobca a dodávateľ Poľnohospodárska prevodovka v Číne prešli naše produkty certifikáciou CE. Ak chcete kúpiť kvalitné produkty, kontaktujte nás.
