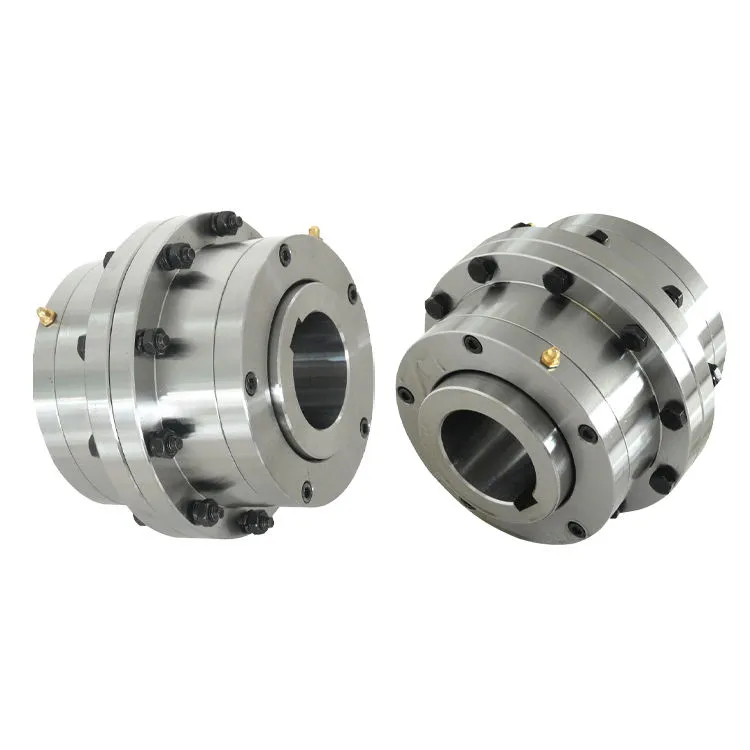

Ozubená spojka

Raydafon vyrába ozubené spojky pre skutočné priemyselné použitie – napríklad metalurgické mlyny, banské dopravníky a čerpadlá chemických závodov. Čím vyniká ten náš? Silná nosnosť, schopnosť opraviť malé vychýlenie hriadeľa a spoľahlivý výkon, ktorý udrží vaše zariadenie v chode bez štikútania. Tieto diely zdokonaľujeme už roky, takže získate komponent prevodovky, na ktorý sa môžete spoľahnúť.

Typy podľa štruktúry

Integrálne ozubené spojky: Ide o jednodielne konštrukcie – žiadne ďalšie diely na montáž. Perfektné, ak máte málo miesta, napríklad pre malé ventilátory alebo vodné čerpadlá, kde záleží na každom centimetri. V Raydafone tu neobmedzujeme presnosť; tesné obrábanie znamená menšie straty energie a hladší chod.

Rozdelené ozubené spojky: Vyrobené z dvoch polovičných spojok a stredného konektora. Najlepšia časť? Keď potrebujete opraviť prevodovku alebo motor, nemusíte celý systém rozoberať – stačí zložiť delené časti. Vidíme ich často používané pri veľkých motoroch alebo vysokovýkonných reduktoroch, kde je potrebné skrátiť prestoje na opravy.

Typy podľa prípadu použitia

eneral Industrial Gear Couplings: Toto sú naše „ťažné“ modely. Hodia sa pre väčšinu štandardných zariadení, ako sú dopravné pásy v továrňach alebo miešačky na sypké materiály. Nie sú potrebné žiadne prepychové vylepšenia – len jednoduché spojenie, ktoré každý deň zvláda typické rýchlosti a zaťaženie.

Prevodové spojky v náročných podmienkach: Pre práce, kde je drsné prostredie – vysoké teplo z valcovania ocele, chemické výpary alebo prašné banské miesta – používame špeciálne materiály a povrchové úpravy. Tieto spojky nehrdzavejú ani sa rýchlo neopotrebúvajú, dokonca ani na metalurgických valcovacích strojoch alebo pohonoch chemických reaktorov.

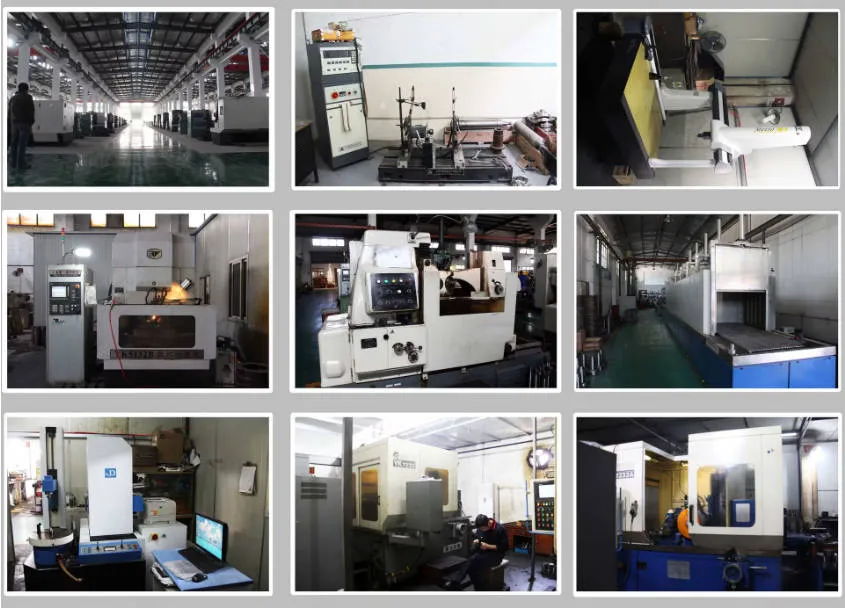

Raydafon sídli v Číne – sme továreň, výrobca a dodávateľ v jednom. To znamená, že kontrolujeme kvalitu od surovín až po hotové diely, žiadni sprostredkovatelia. Pokiaľ ide o cenu, povedzte nám model, špecifikácie a koľko ich potrebujete – poskytneme vám primeranú cenovú ponuku, ktorá vyhovuje vášmu rozpočtu, bez obetovania kvality.

Čo je to ozubená spojka?

Ozubená spojka je v podstate mechanická časť používaná na spojenie dvoch hriadeľov dohromady. Jeho hlavnou úlohou je presúvať krútiaci moment z jedného hriadeľa na druhý a tiež pomáha kompenzovať malé posuny medzi týmito dvoma hriadeľmi - napríklad keď nie sú dokonale zarovnané axiálne, radiálne alebo pod uhlom. K týmto posunom zvyčajne dochádza v dôsledku chýb počas inštalácie alebo len bežného pohybu, keď je zariadenie v prevádzke. Tieto spojky nájdete v mnohých priemyselných strojoch, ktoré potrebujú stabilný prenos sily, vo veciach, ako sú ťažké stroje, hutnícke zariadenia, banské zariadenia a dokonca aj niektoré každodenné mechanické nástroje.

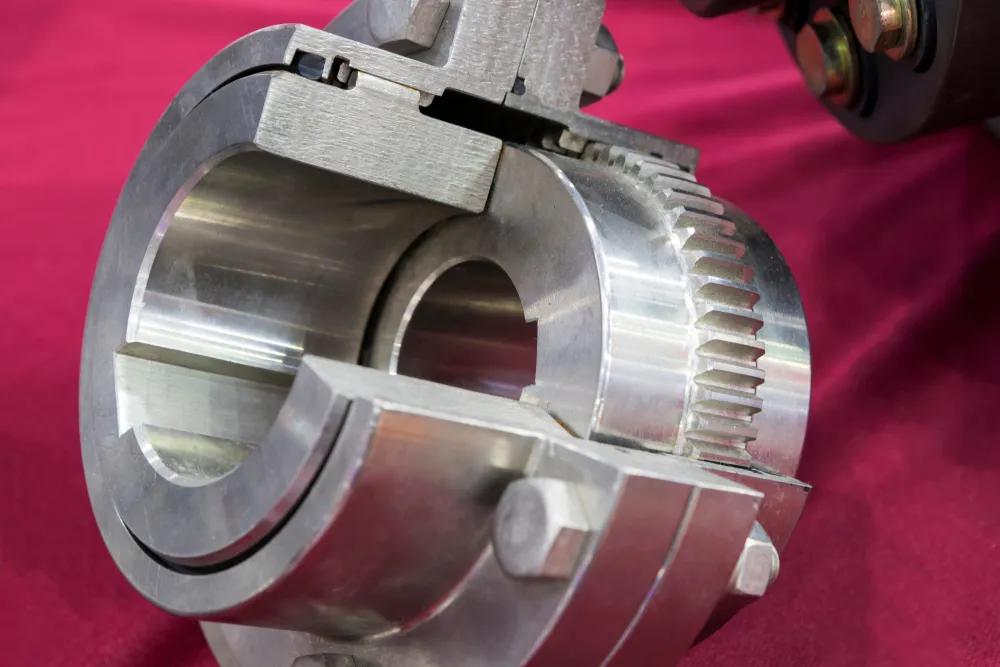

Ak sa pozriete na to, ako je postavená, typická ozubená spojka má dve polovičné spojky s vnútornými zubami a dve objímky s vonkajšími zubami. Existuje niekoľko špeciálnych dizajnov, ktoré vyzerajú trochu inak, ale hlavná myšlienka zostáva rovnaká: vnútorné a vonkajšie zuby sa do seba zamykajú, aby prenášali silu. Objímky s vonkajším ozubením sú zvyčajne pripevnené k hriadeľom, ktoré spájajú - buď pomocou kľúča, ktorý zapadá do objímky aj hriadeľa, alebo pritlačením tesne na hriadeľ (to sa nazýva presah). Vnútorné ozubené polovičné spojky sú potom zoskrutkované, aby vytvorili plnú, pracovnú časť, ktorá prenáša energiu. Funguje to takto: keď sa jeden hriadeľ otáča, otáča sa k nemu pripevnená objímka s vonkajším ozubením. Toto puzdro potom roztočí polospojky s vnútornými zubami, s ktorými je v zábere, a tieto polospojky roztočia druhý hriadeľ. Takto sa sila dostane z jedného konca na druhý a udrží celý systém v chode.

Dôvod, prečo môže opraviť tieto malé nesúososti medzi hriadeľmi, je všetko v tvare zubov. Zuby sú väčšinou zakrivené (hovoria tomu korunkový zub) alebo majú upravený tvar. Tento dizajn umožňuje, aby sa vnútorné a vonkajšie zuby trochu vzájomne pohybovali, keď sú v zábere. Napríklad, ak sú dva hriadele posunuté trochu radiálne - to znamená, že jeden je mierne na stranu druhého - zakrivené zuby sa môžu posúvať pozdĺž šírky zuba. Týmto spôsobom zostanú správne zapojené a krútiaci moment sa stále prenáša bez akýchkoľvek problémov. Ak sú hriadele medzi sebou v malom uhle (uhlové vychýlenie), tvarované zuby sa tomu môžu tiež prispôsobiť – stále sa dotýkajú správnym spôsobom, takže spojka je menej zaťažená vychýlením.

Pri používaní ozubenej spojky si však musíte pamätať na niektoré veci. Keďže sa zuby pohybujú proti sebe, musíte ich pravidelne mazať – prevodový olej funguje dobre. Toto mazivo robí niekoľko vecí: znižuje opotrebovanie zubov, tlmí hluk, keď je spojka v prevádzke, a tiež zabraňuje hrdzaveniu kovu a pomáha chladiť veci. Ak nepoužívate dostatok lubrikantu alebo ak lubrikant zostarne a prestane fungovať, zuby sa rýchlejšie opotrebujú a budú príliš horúce. Niekedy sa zuby môžu dokonca prilepiť (to je odieranie) alebo sa zlomiť, čo naruší chod zariadenia. Ďalšia vec: keď inštalujete spojku, mali by ste sa pokúsiť dostať dva hriadele čo najrovnejšie a zarovnané. Aj keď spojka dokáže opraviť malé nesúososti, ak sú hriadele ďaleko od seba – viac, ako je spojka navrhnutá na zvládnutie –, zvýši to hmotnosť a napätie spojky, keď je v prevádzke. Spojka sa tak rýchlejšie opotrebováva a môže dokonca poškodiť aj iné časti stroja.
