Výmena spojky ozubeného kolesa tvaru bubna GIGL

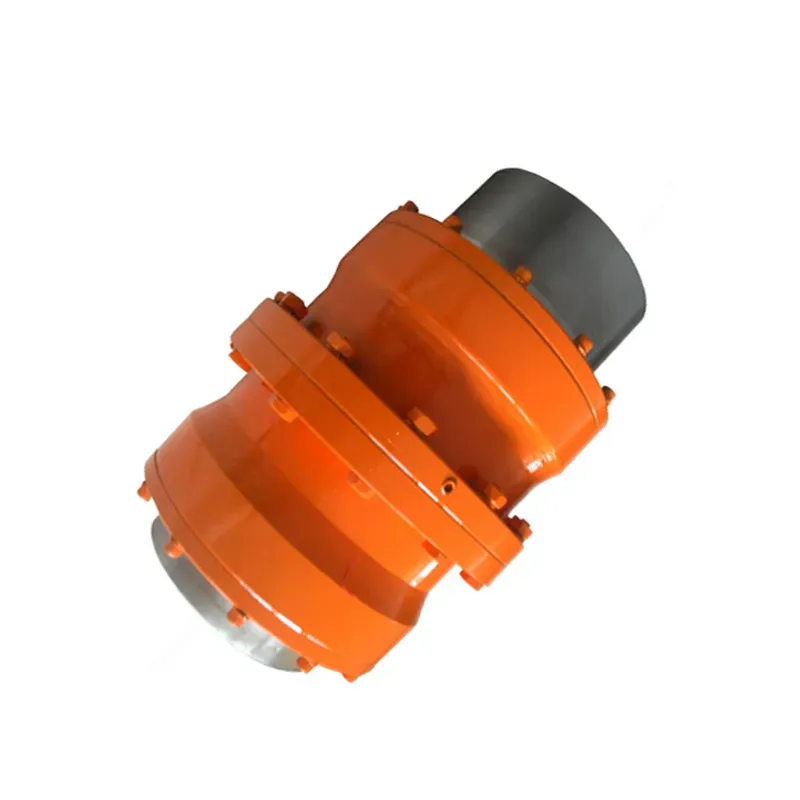

Ak vaše ťažké stroje – valcovacie stolice pre oceľové mlyny, drviče cementárne, banské dopravníky – potrebujú spojku, ktorá neustúpi pred vysokým krútiacim momentom, spojka GIGL Drum Shape Gear Coupling od Raydafonu je stvorená presne na túto prácu.

Čím vyniká? Zuby v tvare bubna. Neprenášajú len silu – zvládajú neporiadok pri používaní v reálnom svete. Maximálny krútiaci moment dosahuje 2000 kN·m, veľkosti otvorov sa pohybujú od 50 mm do 400 mm a môže trvať až 1,5 stupňa uhlového nesúososti. Okrem toho kompenzuje axiálne a radiálne posuny, ktoré by rýchlo opotrebovali bežné spojky. Vyrábame ho z vysokopevnostnej ocele 42CrMo, potom precízne brúsime zuby evolventného ozubeného kolesa – takže sila prúdi hladko a opotrebovanie zostáva nízke. Niet divu, že je to základ pre ľudí, ktorí potrebujú ozubené spojky pre ťažké stroje alebo ozubené spojky s vysokým krútiacim momentom pre priemyselné aplikácie; beží, aj keď sú stroje silne zatlačené.

Táto spojka nie je len pevná – je šikovná aj na údržbu. Má certifikáciu ISO 9001, takže viete, že existuje kvalita. Oko ozubeného kolesa je mazané, čo znižuje vibrácie a predlžuje jeho životnosť – dokonca aj v prašných baniach alebo v horúcich cementárňach. A je kompaktný, takže jeho inštalácia na valcovne alebo pohony dopravníkov sa nezmení na veľký projekt. To je dôvod, prečo je to najlepšia voľba pre odolné bubnové ozubené spojky a vlastné ozubené spojky pre banské zariadenia; upravíme veľkosti alebo povrchové úpravy tak, aby vyhovovali presne tomu, čo vaše nastavenie potrebuje.

Továreň Raydafon je v Číne, takže vyvažujeme dobrú kvalitu s cenami, ktoré dávajú zmysel. Nepredávame len univerzálny diel pre všetkých – spolupracujeme s vami, aby sme získali správnu spojku pre vaše stroje. Menej prestojov, lepšia efektivita a spojka, ktorá udrží vaše ťažké zariadenia v pohybe? To je to, čo dodávame.

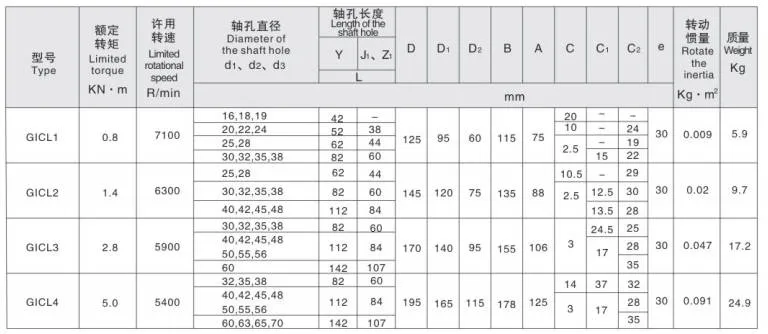

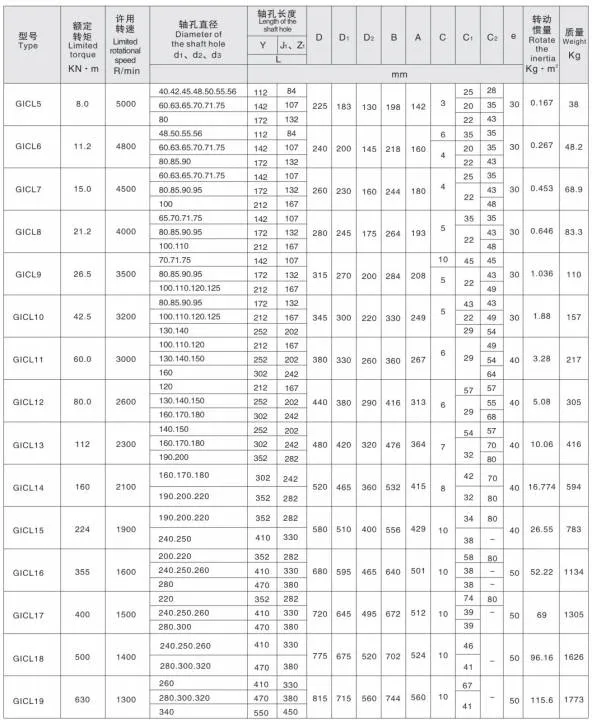

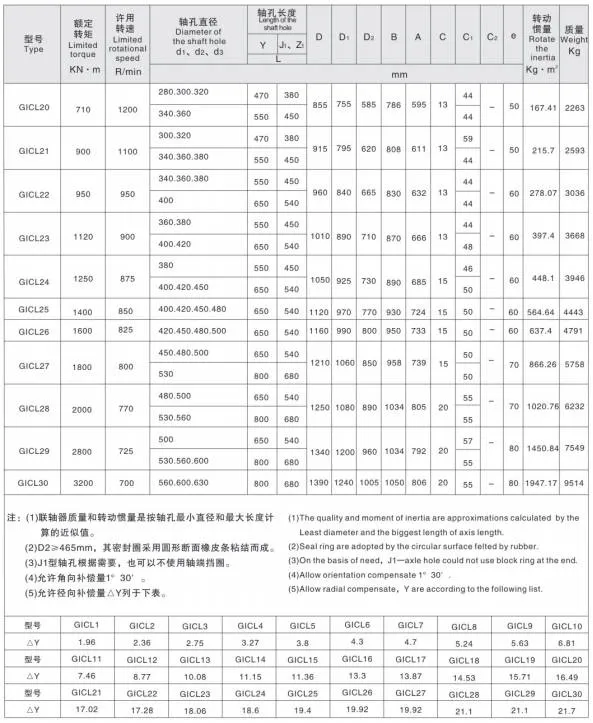

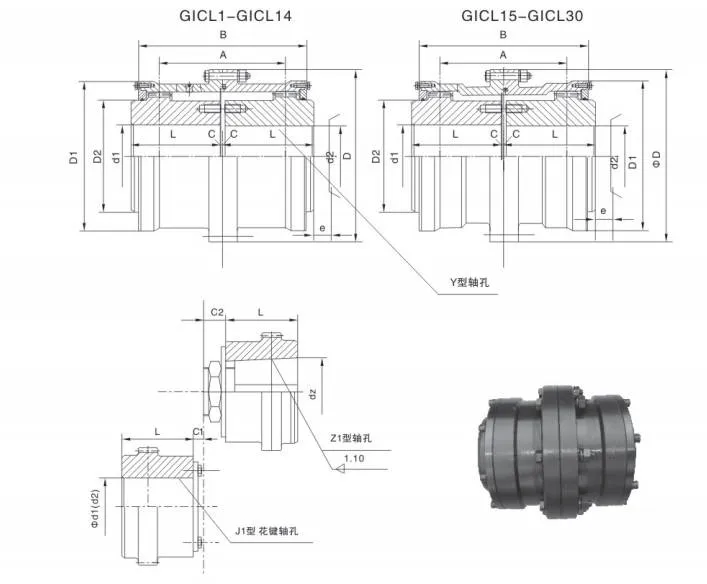

Špecifikácia produktu

Vlastnosti produktu

Ozubená spojka GIGL v tvare bubna vyniká ako vysokovýkonná možnosť v systémoch flexibilných ozubených spojok, šitá na mieru pre náročné priemyselné scenáre, kde sa nedá vyjednávať o spoľahlivom prenose sily. To, čo robí túto pokročilú ozubenú spojku v tvare bubna tou najlepšou voľbou, je jej schopnosť efektívne zvládnuť uhlové vychýlenie pri zachovaní nedotknutých schopností prenosu vysokého krútiaceho momentu – kľúčová požiadavka pre náročné priemyselné nastavenia. V porovnaní s ozubenými spojkami s priamymi zubami má model GIGL vedúcu pozíciu v nosnosti: pri rovnakom vonkajšom priemere vnútorného puzdra a podmienkach maximálneho vonkajšieho priemeru spojky poskytuje priemerné 15-20% zvýšenie tolerancie zaťaženia, čo z neho robí východisko pre aplikácie ozubených spojok v tvare bubna GIGL s vysokým zaťažením.

Jednou z jeho najväčších výhod je vylepšená kompenzácia uhlového posunu – kritický faktor pre zariadenia, kde hriadele nemusia zostať dokonale vyrovnané. Keď je radiálne posunutie nulové, spojky s priamym ozubením zvládnu len uhlový posun 1°, ale ozubená spojka v tvare bubna GIGL umožňuje až 1°30' – to je 50% zlepšenie. Aj keď sú modul, počet zubov a šírka zubov rovnaké, bubnovité zuby tejto spojky jej umožňujú zvládnuť väčší uhlový posun ako priame zuby. Vďaka tomu je ideálny pre prostredie s nízkou rýchlosťou a vysokým zaťažením, ktoré si vyžaduje vysoký krútiaci moment ozubenej spojky, ako napríklad v banských alebo hutníckych strojoch, kde tolerancia nesúosovosti bubnovej spojky GIGL mení hru.

Povrch zubov tejto flexibilnej ozubenej spojky v tvare bubna tiež robí zázraky pri zlepšovaní kontaktu medzi vnútornými a vonkajšími zubami. Rieši bežné problémy s priamymi zubovými spojkami, ako je stláčanie hrán a koncentrácia napätia na koncoch zubov, keď dôjde k uhlovému posunu. Zároveň znižuje trenie a opotrebovanie, znižuje hladinu hluku a predlžuje intervaly údržby – šetrí firmám čas a peniaze na údržbu. Ďalším praktickým plusom je rozšírený tvar vonkajšieho zubového puzdra: veľmi uľahčuje montáž a demontáž vnútorných a vonkajších zubov, čo zvyšuje každodennú prevádzkovú efektivitu pre tímy pracujúce s inštaláciami ozubených spojok v tvare bubna GIGL.

Pokiaľ ide o účinnosť prevodovky, bubnová ozubená spojka GIGL dosahuje pôsobivých 99,7 % – číslo, ktoré hovorí o jej spoľahlivosti pri použití priemyselných ozubených spojok, od dopravníkových systémov vo výrobe až po ťažké stroje v stavebníctve. Vďaka týmto silným vlastnostiam ozubené spojky v tvare bubna, ako je GIGL, vo veľkej miere nahradili verzie s rovnými zubami na celom svete, najmä v aplikáciách, kde je nevyhnutnosťou odolná výkonová spojka v tvare bubna GIGL. Vonkajšia zubová objímka využíva zuby v tvare bubna na hladký záber a je vyrobená z vysokokvalitnej ocele so stredne tvrdými povrchmi zubov na podporu veľkých nákladov. Ak zákazníci potrebujú ešte väčší výkon, môžeme zabezpečiť kalenie povrchu zubov (s HRC ≥ 56) na zvýšenie jeho odolnosti. Navyše má spojka ľahkú konštrukciu, ktorá udržuje nízku rotačnú zotrvačnosť – ideálne pre zariadenia, kde záleží na rýchlosti a presnosti.

Aby zubová spojka v tvare bubna GIGL dlhodobo dobre fungovala, je vybavená spoľahlivými mazacími štruktúrami a tesneniami, ktoré predlžujú jej životnosť a uľahčujú údržbu. Jeho symetrický dizajn zaisťuje vynikajúcu zameniteľnosť, takže výmena dielov je v prípade potreby jednoduchá. Pri vysokorýchlostných operáciách, kde obvodové rýchlosti presahujú 36 m/s, aplikujeme dynamické vyváženie, aby sme zabránili vibráciám a zabezpečili stabilný výkon. Konfigurácie otvorov hriadeľa tiež ponúkajú flexibilitu: kombinovanie typov Y, Z1 a J1, aby vyhovovali rôznym potrebám pripojenia pre rôzne priemyselné stroje, ktoré používajú ozubenú spojku v tvare bubna GIGL. Raydafon, dôveryhodný výrobca, vyrába celý rad ozubených spojok v tvare bubna nad rámec GIGL, vrátane variantov GICL, GIICL, GICLZ, GIICLZ a NGCL – všetky spĺňajú prísne priemyselné normy, aby bola zaručená kvalita.

Táto tuhá a flexibilná spojka obsahuje množstvo výhod: kompaktná konštrukcia, malý polomer otáčania, vysoká nosnosť, špičková účinnosť, nízka hlučnosť a dlhé cykly údržby. Je obzvlášť vhodný pre nízkorýchlostné a ťažké podmienky v priemyselných odvetviach, ako je hutníctvo (pre valcovne), baníctvo (pre drviče), zdvíhanie a preprava (pre žeriavy), ako aj ropné, chemické a všeobecné hriadeľové prevodovky strojov – vo všetkých oblastiach, kde žiari robustnosť zubovej spojky v tvare bubna GIGL. To znamená, že je dôležité poznamenať: kvôli vysokej tuhosti a flexibilite bez pružnosti sa neodporúča pre stroje, ktoré potrebujú tlmenie vibrácií, tlmenie alebo extrémne prísne zarovnanie hriadeľa – ako sú presné zariadenia, kde aj malé vibrácie môžu ovplyvniť výkon.
