Ako funguje hydraulický valec riadenia na nerovnom teréne?

Kolesový nakladač sa prediera cez zablatené stavenisko. Traktor prechádzajúci skalnatým svahom. Vojenský nákladiak brázdi rozjazdenú poľnú cestu. V každom z týchto scenárov je hydraulický valec riadenia komponentom, ktorý premieňa vstup operátora na presný a kontrolovaný pohyb kolies. Na nerovnom teréne je táto úloha oveľa náročnejšia ako na spevnenej ceste. Valec musí prekonávať prekážky, absorbovať nárazové zaťaženie a udržiavať kontrolu, keď je povrch pod pneumatikami nerovný, mäkký alebo nestabilný. Riadiaci systém, ktorý dokonale funguje na asfalte, môže úplne zlyhať, keď sa terén zmení na drsný. Hydraulický valec riadenia je kľúčom k udržaniu kontroly v týchto náročných podmienkach.

Otázka, ako hydraulický valec riadenia funguje na nerovnom teréne, je otázkou sily, spätnej väzby a životnosti. Valec musí vyvinúť dostatočnú silu, aby otáčal kolesá proti odporu zeme. Musí poskytnúť operátorovi spätnú väzbu potrebnú na snímanie terénu. Musí odolať rázovému zaťaženiu a vibráciám, ktoré sú vlastné off-roadovej prevádzke. A to všetko musí robiť spoľahlivo, deň čo deň, v prostredí, ktoré je špinavé, mokré a abrazívne. Tento článok sa bude zaoberať návrhom a prevádzkou hydraulického valca riadenia v aplikáciách v drsnom teréne. Budeme pokrývať dynamiku sily, tesniace systémy, materiály a konštrukciu a špecifické vlastnosti, ktoré umožňujú spoľahlivý výkon. Poskytneme tiež podrobné špecifikácie pre našeHydraulický valec riadeniaprodukty z našej továrne v Raydafon Technology Group Co., Limited.

Obsah

• 1. Čo je hydraulický valec riadenia a ako funguje?
• 2. Ako drsný terén ovplyvňuje požiadavky na silu riadenia?
• 3. Aké tesniace systémy chránia pred kontamináciou?
• 4. Ako konštrukcia valca absorbuje rázové zaťaženie?
• 5. Aké materiály a povrchové úpravy zaručujú trvanlivosť?
• 6. Aké sú kľúčové špecifikácie hydraulického valca riadenia?
• 7. Často kladené otázky (FAQ)
• 8. Záver

1. Čo je hydraulický valec riadenia a ako funguje?

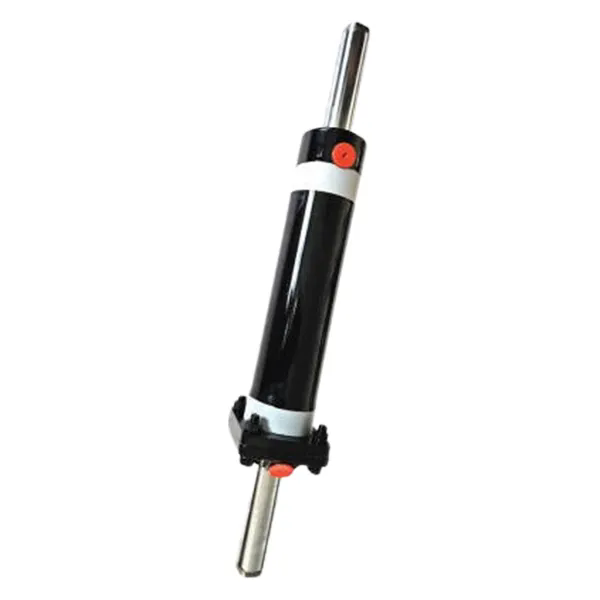

Hydraulický valec riadenia je hydraulický pohon, ktorý premieňa hydraulický tlak na lineárnu silu na riadenie kolies vozidla alebo stroja. Je to dvojčinný valec, čo znamená, že môže generovať silu v oboch smeroch – vysúvaním na riadenie v jednom smere a zaťahovaním na riadenie v druhom smere. Valec je spojený s tyčou riadenia, ktorá prenáša silu na kolesá. Keď operátor otáča volantom, hydraulické čerpadlo dodáva stlačenú kvapalinu na jednu stranu piestu, čo spôsobuje vysúvanie alebo zasúvanie tyče. Pohyb tyče tlačí alebo ťahá páku riadenia a otáča kolesá. Valec je ovládaný riadiacim ventilom, ktorý usmerňuje prietok hydraulickej kvapaliny na základe vstupu operátora.

Na nerovnom teréne je prevádzka hydraulického valca riadenia zložitejšia ako na rovnom povrchu. Kolesá sú neustále vychyľované prekážkami a na páku riadenia pôsobia sily z viacerých smerov. Valec musí byť schopný udržať kontrolu napriek týmto poruchám. Vyžaduje si to robustnú konštrukciu, precíznu výrobu a vysokokvalitné tesnenie. V tabuľke nižšie sú zhrnuté kľúčové funkcie hydraulického valca riadenia a konštrukčné prvky, ktoré ich umožňujú.

oRaydafon Technology Group Co., LimitedNaša továreň vyrába hydraulické valce riadenia špeciálne navrhnuté pre aplikácie v drsnom teréne. Používame vysokopevnostné materiály, presné obrábanie a pokročilé tesniace systémy, aby sme zaistili spoľahlivý výkon v tých najnáročnejších podmienkach. Náš inžiniersky tím úzko spolupracuje so zákazníkmi, aby pochopil ich špecifické požiadavky a poskytol optimálny dizajn valca.

2. Ako drsný terén ovplyvňuje požiadavky na silu riadenia?

Nerovný terén dramaticky zvyšuje silu potrebnú na riadenie vozidla. Na hladkej ceste je sila riadenia primárne určená trením medzi pneumatikami a povrchom vozovky a vyrovnaním predných kolies. Na nerovnom teréne vstupujú do hry ďalšie sily. Kolesá môžu byť uviaznuté na skalách, zapustené v blate alebo vyjazdené koľajami. Hydraulický valec riadenia musí prekonať tieto sily, aby mohol otáčať kolesá. Potrebná sila môže byť niekoľkonásobne vyššia ako na spevnenej ceste. To znamená, že valec musí byť dimenzovaný s väčšou plochou piesta alebo vyšším prevádzkovým tlakom, aby sa vytvorila potrebná sila. Nižšie uvedená tabuľka znázorňuje rozdiel v požiadavkách na silu riadenia medzi hladkým a nerovným terénom pre typický kolesový nakladač.

V našej továrni navrhujeme naše riadiace hydraulické valce tak, aby spĺňali silové požiadavky najnáročnejších terénnych aplikácií. Ponúkame rad priemerov piestov a menovitých tlakov, aby vyhovovali rôznym veľkostiam vozidiel a terénnym podmienkam. Náš inžiniersky tím môže vypočítať požadovanú silu riadenia pre vašu špecifickú aplikáciu a odporučiť vhodné špecifikácie valcov.

3. Aké tesniace systémy chránia pred kontamináciou?

Znečistenie je nepriateľom každého hydraulického systému a je obzvlášť problematické pre riadiaci hydraulický valec pracujúci na nerovnom teréne. Nečistoty, prach, blato a voda sú neustále prítomné a môžu vniknúť do valca cez tesnenie tyče, ak nie je správne chránené. Keď sú tieto nečistoty vo vnútri, môžu poškodiť tesnenia, poškriabať povrch tyče a valca a spôsobiť únik alebo zadretie valca. Aby sa tomu zabránilo, hydraulický valec riadenia pre použitie v teréne musí byť vybavený robustným tesniacim systémom, ktorý zahŕňa tesnenie stierača, tesnenie tyče a tesnenie piestu. Tesnenie stierača, tiež známe ako škrabka, je prvou obrannou líniou. Odstraňuje nečistoty a úlomky z tyče, keď sa zaťahuje, čím bráni jej vniknutiu do valca. Tesnenie tyče je primárne tlakové tesnenie. Zabraňuje úniku hydraulickej kvapaliny pozdĺž tyče. Tesnenie piestu zabraňuje úniku tekutiny cez piest. V tabuľke nižšie sú zhrnuté komponenty tesniaceho systému a ich funkcie.

V Raydafone používame len kvalitné tesnenia od renomovaných výrobcov. Naša továreň má rozsiahle skúsenosti s výberom správnych tesniacich materiálov pre terénne aplikácie, berúc do úvahy faktory, ako je typ kontaminácie, prevádzková teplota a tlak. Ponúkame tiež povlaky na tyče, ako je tvrdý chróm alebo keramika, ktoré zvyšujú výkon stieracieho tesnenia a predlžujú životnosť valca.

4. Ako konštrukcia valca absorbuje rázové zaťaženie?

Na nerovnom teréne je hydraulický valec riadenia vystavený rázovému zaťaženiu, ktoré môže byť mnohonásobne vyššie ako bežná prevádzková sila. K týmto rázovým zaťaženiam dochádza, keď kolesá narazia na prekážku, ako je kameň alebo obrubník, a sila sa prenáša späť cez páku riadenia na valec. Ak valec nie je navrhnutý tak, aby absorboval tieto nárazy, môže dôjsť k poškodeniu tesnení, ohybu tyče a zlyhaniu valca. Aby sa tomu zabránilo, hydraulický valec riadenia pre použitie v teréne musí obsahovať prvky, ktoré absorbujú a rozptyľujú energiu nárazov. Najbežnejšou vlastnosťou je odpruženie na konci zdvihu. Ide o dizajn, ktorý zachytí malý objem hydraulickej kvapaliny na konci zdvihu piesta, čím sa vytvorí hydraulický vankúš, ktorý spomaľuje piest a absorbuje náraz. Ďalšou vlastnosťou je použitie poistného ventilu v hydraulickom okruhu, ktorý sa otvorí, aby uvoľnil tlak, keď dôjde k rázovému zaťaženiu, čím chráni valec pred pretlakom. V tabuľke nižšie sú zhrnuté vlastnosti tlmenia nárazov a ich funkcie.

V našej továrni navrhujeme naše hydraulické valce riadenia s odpružením konca zdvihu ako štandardnou funkciou. Ponúkame tiež voliteľné poistné ventily a zosilnené montáže pre najnáročnejšie aplikácie. Náš technický tím môže analyzovať rázové zaťaženie vo vašej konkrétnej aplikácii a odporučiť vhodné konštrukčné prvky na zabezpečenie spoľahlivého výkonu.

5. Aké materiály a povrchové úpravy zaručujú trvanlivosť?

Trvanlivosť hydraulického valca riadenia v nerovnom teréne závisí od materiálov a povrchových úprav použitých pri jeho konštrukcii. Hlaveň valca musí byť vyrobená z vysoko pevnej ocele, ktorá odolá prevádzkovému tlaku a rázovému zaťaženiu. Piestna tyč musí byť vyrobená z materiálu, ktorý odoláva ohýbaniu a opotrebovaniu. Povrch tyče musí byť vytvrdený a potiahnutý, aby odolal oderu a korózii. Tesnenia musia byť vyrobené z materiálov, ktoré odolávajú kontaminácii a extrémnym teplotám. V tabuľke nižšie sú zhrnuté materiály a povrchové úpravy použité v našich hydraulických valcoch riadenia.

V spoločnosti Raydafon používame v našich hydraulických valcoch riadenia iba vysokokvalitné materiály. Naša továreň má vybavenie a odborné znalosti na obrábanie, zváranie a montáž valcov podľa najvyšších štandardov. Ponúkame tiež celý rad povrchových úprav vrátane tvrdého chrómovania, keramického náteru a epoxidového lakovania, aby sme zaistili, že naše valce vydržia aj tie najdrsnejšie prostredia.

6. Aké sú kľúčové špecifikácie hydraulického valca riadenia?

Kľúčové špecifikácie pre hydraulický valec riadenia zahŕňajú priemer otvoru, priemer tyče, dĺžku zdvihu, prevádzkový tlak, typ montáže a veľkosť portu. Nižšie uvedená tabuľka poskytuje súhrn typických špecifikácií našich hydraulických valcov riadenia.

V našej továrni vyrábame hydraulické valce riadenia, ktoré spĺňajú tieto a ďalšie špecifikácie. Môžeme prispôsobiť valec tak, aby vyhovoval špecifickým požiadavkám vozidla, vrátane špeciálnych montážnych konfigurácií, špeciálnych veľkostí portov a špeciálnych tesniacich materiálov. Náš inžiniersky tím vám môže pomôcť s výberovým procesom a poskytnúť podrobné technické údaje pre váš projekt.

7. Často kladené otázky (FAQ)

Otázka 1: Ako zistím, či môj hydraulický valec riadenia zlyhá?

Odpoveď: Príznaky zlyhania hydraulického valca riadenia zahŕňajú nadmernú vôľu v riadení, ťažkosti s otáčaním kolies, úniky hydraulickej kvapaliny okolo tyče alebo koncoviek a nezvyčajné zvuky počas riadenia. Ak spozorujete niektorý z týchto príznakov, fľašu by mal skontrolovať kvalifikovaný technik. Včasné odhalenie môže zabrániť rozsiahlejšiemu poškodeniu a nákladným opravám.

Otázka 2: Dá sa hydraulický valec riadenia opraviť alebo je potrebné ho vymeniť?

Odpoveď: V mnohých prípadoch je možné opraviť hydraulický valec riadenia. Najbežnejšou opravou je výmena tesnení. Ak je tyč ohnutá alebo je poškodená hlaveň, oprava môže byť rozsiahlejšia. V spoločnosti Raydafon Technology Group Co., Limited ponúkame kompletný servis opráv a renovácie pre naše valce. Môžeme vrátiť valec do stavu ako pri novom za zlomok ceny nového valca.

Otázka 3: Aký je rozdiel medzi jednočinným a dvojčinným hydraulickým valcom riadenia?

Odpoveď: Jednočinný valec využíva hydraulický tlak na riadenie v jednom smere a spolieha sa na vratnú pružinu alebo silu páky riadenia, aby sa vrátil do stredovej polohy. Dvojčinný valec využíva hydraulický tlak na riadenie v oboch smeroch. Dvojčinné valce sú bežnejšie v ťažkých zariadeniach, pretože poskytujú pozitívne ovládanie v oboch smeroch a sú citlivejšie.

Otázka 4: Ako často by sa mal kontrolovať hydraulický valec riadenia?

Odpoveď: Frekvencia kontroly závisí od aplikácie a prevádzkových podmienok. Pre ťažké zariadenia pracujúce na nerovnom teréne odporúčame vizuálnu kontrolu denne, podrobnú kontrolu mesačne a úplnú generálnu opravu každé 2-3 roky alebo po stanovenom počte prevádzkových hodín. Kontrola by mala zahŕňať kontrolu netesností, overenie stavu povrchu tyče, kontrolu kontaminácie hydraulickej kvapaliny a testovanie odozvy riadenia.

Otázka 5: Môžem použiť štandardný hydraulický valec na riadenie v nerovnom teréne?

Odpoveď: Nie, štandardný hydraulický valec nie je vhodný na riadenie v nerovnom teréne. Valce riadenia pre terénne aplikácie vyžadujú špeciálne funkcie, ako je odpruženie konca zdvihu, ťažké tyče a robustné tesniace systémy, aby odolali rázovému zaťaženiu a znečisteniu. Použitie štandardnej tlakovej fľaše bude mať za následok predčasné zlyhanie a potenciálne bezpečnostné riziká. Vždy používajte valec, ktorý je špeciálne navrhnutý pre aplikácie riadenia.

8. Záver

Hydraulický valec riadenia je kritickým komponentom pre každé vozidlo alebo stroj, ktorý pracuje v nerovnom teréne. Musí generovať vysokú silu, odolávať znečisteniu, absorbovať nárazové zaťaženie a poskytovať spoľahlivý výkon v najnáročnejších podmienkach. V spoločnosti Raydafon Technology Group Co., Limited má naša továreň odborné znalosti a vybavenie na výrobu hydraulických valcov riadenia, ktoré spĺňajú tieto požiadavky. Používame materiály s vysokou pevnosťou, presné obrábanie a pokročilé tesniace systémy, aby sme zaistili, že naše valce budú poskytovať spoľahlivý výkon a dlhú životnosť. Či už navrhujete nové terénne vozidlo alebo udržiavate existujúci vozový park, vieme vám poskytnúť valec, ktorý potrebujete.

Náš inžiniersky tím je k dispozícii, aby vám pomohol s výberovým procesom a poskytol podrobné technické údaje pre váš projekt. Môžeme vypočítať požadovanú silu riadenia, odporučiť vhodné špecifikácie valcov a poskytnúť návod na inštaláciu a údržbu. Náš záväzok ku kvalite a spokojnosti zákazníkov z nás urobil dôveryhodného partnera pre výrobcov terénnych zariadení na celom svete.

Kontaktujte spoločnosť Raydafon Technology Group Co., Limited ešte dnesprediskutovať vaše požiadavky na hydraulický valec riadenia a zistiť, ako môžu naše valce zlepšiť výkon a spoľahlivosť vášho off-roadového vybavenia.
