Teleskopický valec zakladača s dosahom
  • Teleskopický valec zakladača s dosahomTeleskopický valec zakladača s dosahom
  • Teleskopický valec zakladača s dosahomTeleskopický valec zakladača s dosahom

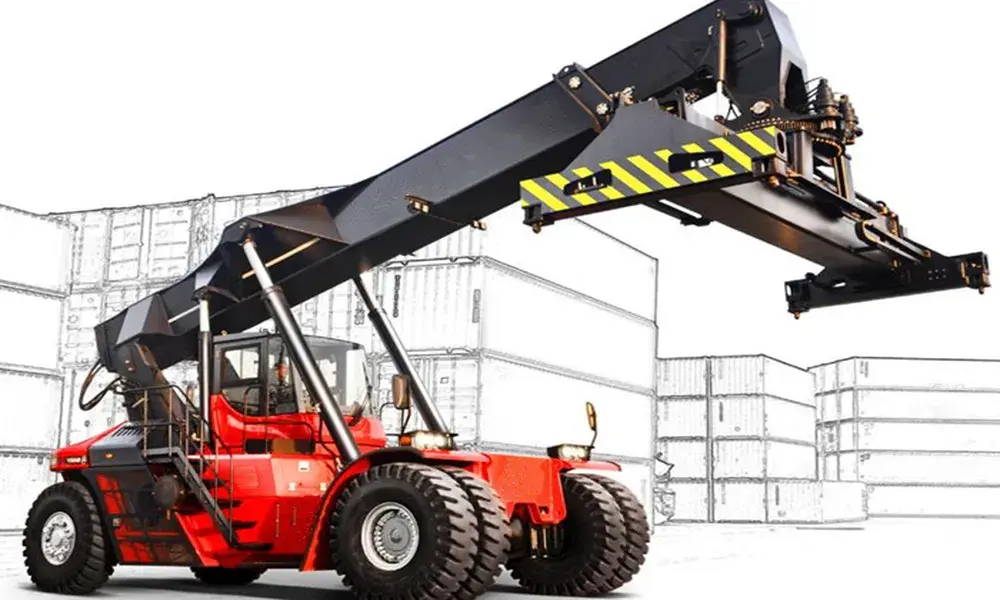

Teleskopický valec zakladača s dosahom

Raydafon vyrába viacstupňové teleskopické hydraulické valce pre výložníky zakladačov so štandardným priemerom vŕtania 200 mm až 220 mm, priemerom tyče 150 mm až 180 mm, maximálnym zdvihom do 8000 mm a maximálnym pracovným tlakom 30 MPa. Konštrukcia vnoreného stolíka vytvára dlhý teleskopický zdvih z kompaktnej uzavretej dĺžky a najväčší stupeň dodáva najväčšiu silu na začiatku zdvihu – prispôsobenie výkonu valca krivke zaťaženia výložníka. Dodáva sa ako príslušenstvo OEM alebo ako náhradná jednotka vyrobená podľa pôvodného výkresu vrátane počtu stupňov, usporiadania montáže a pozícií portov. Vyrába sa vo vlastnej továrni spoločnosti Raydafon v Ningbo, Čína, so súpravami tesnení a náhradnými komponentmi dostupnými samostatne. Zašlite model stroja, vŕtanie a priemer tyče, požadovaný zdvih, pracovný tlak a typ montáže na cenovú ponuku do 24 hodín.

Teleskopický valec stohovača s dosahom – otvor 200–220 mm, zdvih do 8000 mm

Viacstupňový teleskopický hydraulický valec pre výložník zakladačov kontajnerov. Päť alebo viac vysúvacích stupňov premieňa krátku zatvorenú dĺžku na dlhý pracovný zdvih, takže rozmetadlo možno presne umiestniť vo výške a na dosah bez dlhšieho a ťažšieho jednostupňového valca. Vyrobené spoločnosťou Raydafon v Ningbo v Číne a dodávané ako príslušenstvo OEM alebo ako náhradná jednotka k výkresu.

  • 200–220 mmPriemer otvoru
  • 150–180 mmPriemer tyče
  • ≤ 8000 mmMaximálny zdvih
  • 30 MPaMaximálny pracovný tlak
  • TeleskopickýViacstupňový pohon výložníka

Výrobca teleskopického valca s dosahom stohovača — vŕtanie 200–220 mm, zdvih do 8000 mm

Tento valec je lineárnym pohonom výložníka zakladača s dosahom: hydraulický tlak vstupuje ako prvý do najväčšieho stupňa a každý nasledujúci stupeň sa vysúva v poradí, čím poskytuje dlhý, kontrolovaný zdvih z kompaktnej uzavretej dĺžky. Táto teleskopická činnosť umožňuje zdvihnúť, vysunúť a držať rameno, kým je rozmetadlo umiestnené nad kontajnerom – operácia, ktorá rozhoduje o tom, koľko kontajnerov premiestni terminál za zmenu.

Raydafon vyrába tento valec vo svojej vlastnej továrni v Ningbo v Číne pre dodávky OEM aj pre trh s náhradnými dielmi. Štandardné priemery vŕtania sú 200 mm až 220 mm s priemerom tyče 150 mm až 180 mm, maximálnym zdvihom do 8000 mm a maximálnym pracovným tlakom 30 MPa. Ak váš stroj používa inú kombináciu stolíkov alebo montážne usporiadanie, pošlite originálny výkres alebo model stroja a my ho prispôsobíme. Súvisiace hydraulické valce z tej istej továrne zahŕňajú širšieteleskopické hydraulické valcerozsah ahydraulické valce mobilného žeriavurodina.

Technické špecifikácie

  • Názov produktuTeleskopický valec zakladača na dosah
  • FunkciaLineárny teleskopický pohyb výložníka
  • Priemer otvoru200 mm – 220 mm
  • Priemer tyče150 mm – 180 mm
  • Maximálny zdvih≤ 8000 mm (dĺžka teleskopického výsuvu)
  • Maximálny tlakPracovný tlak 30 MPa
  • AplikáciaZakladač na dosah
  • MontážStrojové kreslenie — kolíkové, prírubové alebo vidlicové usporiadanie
  • PrispôsobeniePočet stupňov, zdvih, vŕtanie, tyč, montáž a poloha portu

Technický list pre teleskopický valec zakladača so štandardným dosahom.

Položka Špecifikácia
Názov produktu Teleskopický valec zakladača s dosahom
Vlastnosti Realizuje lineárny teleskopický pohyb výložníka
Priemer otvoru 200 mm – 220 mm
Priemer tyče 150 mm – 180 mm; maximálny zdvih ≤ 8000 mm
Tlak Maximálne 30 MPa
Aplikácie Zakladač na dosah

Poznámka k zdvihu a tlaku:údaj 8000 mm je teleskopický zdvih valca, nie výška zdvihu stroja – celková výška zdvihu závisí od geometrie výložníka vášho špecifického zakladača. Hodnota 30 MPa je maximálny pracovný tlak valca; potvrďte menovitý tlak hydraulického systému vášho stroja, aby sa valec vybral podľa tlaku, ktorý skutočne uvidí v prevádzke.

Ako funguje teleskopický valec na zakladači s dosahom

Teleskopický valec sa líši od jednostupňového valca jedným dôležitým spôsobom: namiesto jedného piestu a jednej tyče používa sériu vnorených stupňov, ktoré sa vysúvajú v poradí. Najväčší plošina má najväčšiu efektívnu plochu, a preto produkuje najväčšiu silu, takže najťažšiu časť zdvihu – odtrhnutie bremena a spustenie výložníka smerom nahor – zvláda plošina s najväčšou mechanickou výhodou. Ako sa stupne vysúvajú, efektívna plocha klesá a sila klesá, zatiaľ čo dráha sa zvyšuje, čo zodpovedá spôsobu, akým sa mení moment zaťaženia výložníka, keď stúpa.

Toto usporiadanie tiež rieši problém balenia. Jednostupňový valec s 8-metrovým zdvihom by potreboval uzavretú dĺžku blížiacu sa jeho zdvihu, ktorá by sa nikdy nezmestil pozdĺž výložníka. Vnorené plošiny poskytujú rovnaký zdvih od zlomku zatvorenej dĺžky, čo je dôvod, prečo vysokozdvižné vozíky, mobilné žeriavy a sklápacie prívesy používajú skôr teleskopické valce ako dlhé jednostupňové.

O životnosti v tejto aplikácii rozhodujú dva konštrukčné detaily. Prvým je tesnenie: každý stupeň nesie svoju vlastnú súpravu tesnení a vodidlo a uloženie medzi stupňami musí držať zarovnanie, aby tesnenia neboli zaťažené bokom. Druhým je stav povrchu: odkryté povrchy tyče a stolíka sú to, na čo narážajú tesnenia, takže ryhovanie od piesku alebo ohnutého stolíka vedie priamo k úniku. Na správnej filtrácii a pravidelnej kontrole tesnení stieračov záleží rovnako ako na samotnom valci, keď stroj beží dlhé zmeny v prístave.

Detail produktu

Fotografie nami vyrábaného teleskopického valca výsuvného zakladača — usporiadanie stolíka, povrch tyče a montážne rozhranie.

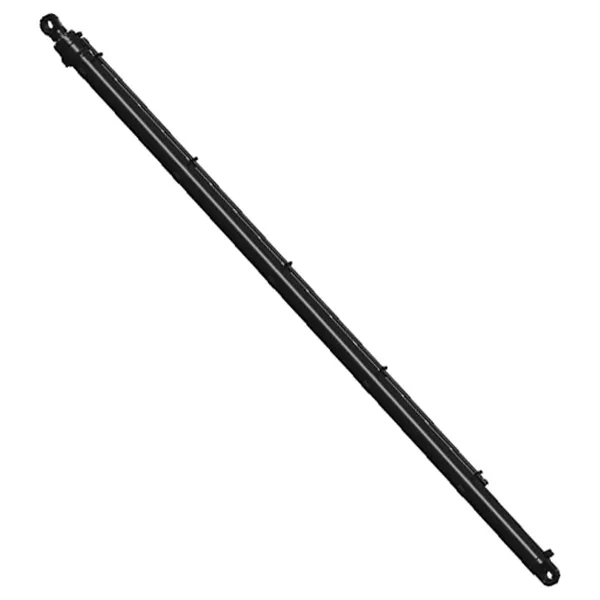

Reach stacker telescopic cylinder showing nested stages and rod surface
Teleskopický valec zakladača s dosahom – vložené stupne, povrch tyče a montážne rozhranie.

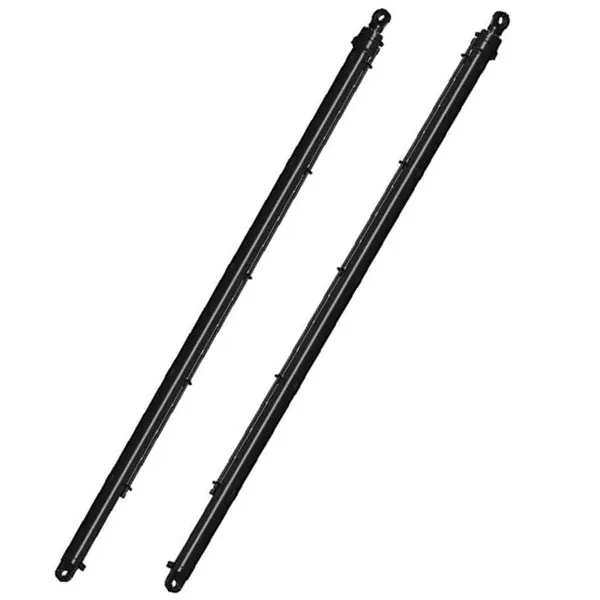

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Viacstupňový teleskopický hydraulický valec pre aplikácie s výložníkom zakladača s dosahom.
Reach stacker telescopic cylinder before packing and shipment
Zmontovaný valec skontrolovaný a pripravený na odoslanie.
Reach stacker telescopic cylinder stage detail and seal arrangement
Detail javiska a usporiadanie tesnení teleskopického valca.

Výhody produktu

  • Dlhý dosah z krátkej uzavretej dĺžkyViacstupňová konštrukcia poskytuje až 8 000 mm zdvihu a zároveň udržuje zasunutý valec kompaktný pozdĺž výložníka, takže stroj môže umiestniť rozmetadlo vo výške a na diaľku bez toho, aby niesol dlhší a ťažší jednostupňový valec.
  • Sila tam, kde to výťah potrebujeNajväčší stupeň poskytuje najväčšiu silu na začiatku zdvihu, keď je moment zaťaženia na výložníku najväčší, a menšie stupne zabezpečujú pohyb. To zodpovedá výkonu valca skutočnej krivke zaťaženia stroja.
  • Postavené pre ťažkú ​​kontajnerovú prevádzkuValec je vyrobený z vysoko kvalitnej špeciálnej ocele a je navrhnutý pre nepretržité pracovné cykly portových operácií, s tesniacim usporiadaním určeným skôr pre dlhé zmeny pri zaťažení než pre prerušované používanie.
  • Priama dodávka z továrneValec sa vyrába a montuje vo vlastnej továrni Raydafon, takže medzi vami a výrobou neexistuje žiadna obchodná marža a výkresy, tesnenia a náhradné diely zostávajú k dispozícii počas životnosti stroja.
  • Vyrobené podľa výkresu vášho strojaVŕtanie, tyč, zdvih, počet stupňov, montážne usporiadanie a polohy portov môžu byť vyrobené podľa pôvodného výkresu, čo je dôležité pre náhradné jednotky, kde sa montážne rozhranie musí zhodovať s existujúcim výložníkom.
  • Skracuje cykly nakladania a vykladaniaPresné, opakovateľné umiestnenie rozmetadla umožňuje zdvihnúť kontajner z nábrežia alebo paluby a usadiť ho menším počtom pohybov, čím sa skráti čas, ktorý každé plavidlo strávi v kotvisku, a čas čakania na cestné vozidlá v termináli.

Životnosť únavy, životnosť tesnenia a maximálna sila závisia od otvoru, tlaku, pracovného cyklu a toho, ako dobre je kontrolované znečistenie v hydraulickom okruhu stroja. Dajte nám model stroja, pracovný tlak a požadovaný zdvih a my potvrdíme konfiguráciu valca vzhľadom na skutočne viditeľné zaťaženie.

Aplikácie

Primárnou aplikáciou je výložník zakladača s dosahom kontajnerov, ale rovnaký typ teleskopického valca sa používa všade tam, kde je potrebné dosiahnuť dlhý zdvih z krátkej montážnej dĺžky v mobilnom stroji.

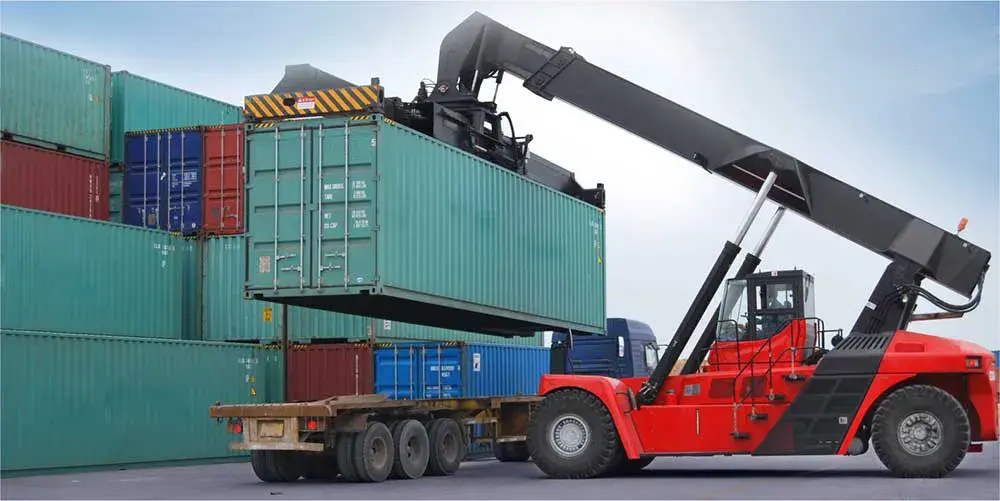

Reach stacker telescopic cylinder installed on a container handling machine boom
Teleskopický valec zakladača na dosah v prevádzke na stroji na manipuláciu s kontajnermi.

Prístav a kontajnerový terminál

Zdvíhanie a vysúvanie ramena na zakladačoch s dosahom premiestňujúce kontajnery medzi nábrežím, dvorom a cestnými vozidlami v nepretržitej prevádzke.

Logistické dvory a sklady

Stroje manipulujúce s hustým stohovaním, kde musí byť rozmetadlo umiestnené presne na výšku a vzdialenosť bez premiestňovania podvozku.

Prekládkové a nákladné stanice

Vysokoobrátkové operácie, kde sa cykly nakladania a vykladania opakujú počas dňa a spoľahlivosť valcov priamo určuje priepustnosť.

Mobilné žeriavy

Teleskopické vysúvanie výložníka, kde rovnaký princíp stupňa vytvára dlhý dosah z prepravovateľnej uzavretej dĺžky.

Vybavenie sklápačov a prívesov

Viacstupňové zdvíhacie valce na vyklápanie nadstavieb a zdvíhanie plošiny, kde je zdvih dlhý vzhľadom na dostupný montážny priestor.

Výmena a retrofit

Priama výmena opotrebovaného alebo poškodeného valca výložníka na existujúcom zakladači s dosahom, vyrobeného podľa pôvodného výkresu alebo meranej vzorky.

Časté otázky kupujúcich

  • Aký otvor, zdvih a tlak dosahuje teleskopický kryt valca zakladača?Štandardné priemery vŕtania sú 200 mm až 220 mm, priemery tyčí 150 mm až 180 mm, maximálny zdvih do 8000 mm a maximálny pracovný tlak 30 MPa. Celková výška zdvihu závisí od geometrie výložníka vášho stroja, nie od samotného zdvihu, preto pri špecifikácii potvrďte obe možnosti.
  • Je tento valec OEM diel alebo náhrada?Vyrába ho spoločnosť Raydafon vo vlastnej továrni a môže byť dodaný ako OEM príslušenstvo pre výrobcov strojov alebo ako náhradná jednotka pre stroje, ktoré sú už v prevádzke. Na výmenu zašlite originálny výkres, model stroja alebo namerané rozmery poškodeného valca.
  • Ako viem, že montáž bude zodpovedať môjmu ramenu?Montáž sa vykonáva na výkrese - kolíkové, prírubové alebo vidlicové usporiadanie spolu s polohami portov. Zašlite nám nákres alebo fotografiu existujúceho valca s jeho hlavnými rozmermi a my vám potvrdíme rozhranie pred cenovou ponukou.
  • Aké informácie potrebujete uviesť?Model stroja, priemer vŕtania a tyče, požadovaný zdvih, pracovný tlak, počet stupňov, ak ide o viacstupňové prevedenie, typ a množstvo montáže. Čím viac ich dostaneme s dopytom, tým rýchlejšie môžeme potvrdiť dizajn a cenu.
  • Čo ovplyvňuje životnosť teleskopického valca?Hlavnými faktormi sú čistota hydraulického oleja, stav tesnení stieračov a zoradenie jednotlivých stupňov. Znečistenie alebo ryhovaný povrch poškodzuje tesnenia a vedie k netesnostiam, takže filtrácia a pravidelná kontrola sú dôležité rovnako ako samotná špecifikácia valca.
  • Aká je dodacia lehota a je možné dodať náhradné tesnenia?Dodacia lehota závisí od toho, či sa valec zhoduje s existujúcim výkresom alebo či potrebuje novú konfiguráciu, a je potvrdený s cenovou ponukou, zvyčajne do 24 hodín od prijatia dopytu. Súpravy tesnení a náhradné komponenty môžu byť dodané samostatne, aby bolo možné stroj vrátiť do prevádzky po poruche tesnenia.

Súvisiace produkty a ďalšie čítanie

Požiadajte o cenovú ponuku teleskopického valca na zakladač s dosahom

Zašlite model stroja, priemer vŕtania a tyče, požadovaný zdvih, pracovný tlak, typ montáže a množstvo — alebo originálny výkres. Potvrdíme konfiguráciu proti vášmu boomu a do 24 hodín odpovieme s cenou a dodacím termínom.

Pošlite dopyt

* Údaj 8000 mm je zdvih valca, nie výška zdvihu stroja. Pred objednávkou potvrďte menovitý pracovný tlak vášho hydraulického systému a montážne rozmery.
