Ako univerzálne spojky znižujú vibrácie a zlepšujú účinnosť zariadenia?

V prostredí ťažkého priemyslu sú vibrácie tichým nepriateľom produktivity. Nadmerné oscilácie nielen urýchľujú opotrebovanie ložísk a tesnení, ale tiež odvádzajú energiu parazitnými stratami. Univerzálne spojky riešia túto výzvu tým, že umožňujú uhlové, paralelné a axiálne nesúososti medzi spojenými hriadeľmi a zároveň tlmia torzné rázy. V Raydafon Technology Group Co., Limited sme vytvorili našeUniverzálna spojkaséria na premenu deštruktívnej vibračnej energie na kontrolovaný, hladký rotačný pohyb – priamo zvyšuje mechanickú dostupnosť až o 35 % v testoch v teréne. Naša továreň sa zameriava na presné vyváženie a vysokokvalitnú zliatinovú konštrukciu, aby sa zabezpečilo, že každá jednotka sa stane skôr aktívom izolujúcim vibrácie než zdrojom vibrácií.

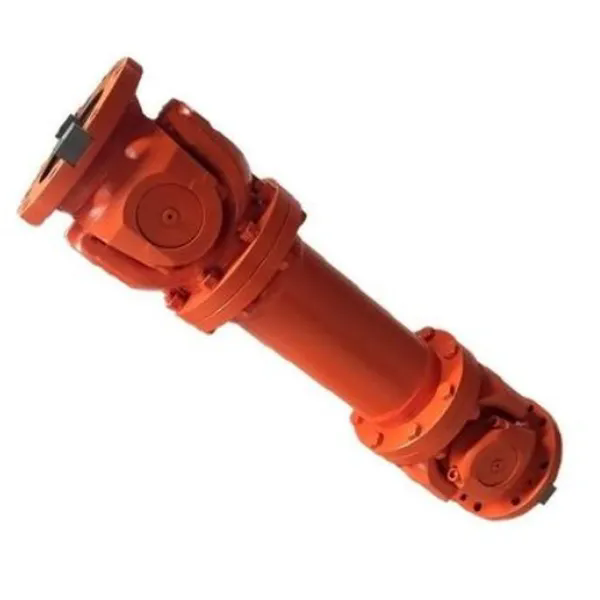

Vďaka pokročilej geometrii kardanového kĺbu a dynamicky optimalizovaným krížovým zostavám moderné univerzálne spojky aktívne rušia harmonické rezonancie, ktoré zvyčajne trápia tuhé spojky. Naše skúsenosti v Raydafon Technology Group Co., Limited ukazujú, že nahradenie tradičných ozubených spojok našou univerzálnou spojkou nenáročnou na údržbu znižuje špičkovú rýchlosť vibrácií z 12 mm/s na menej ako 4 mm/s na pohonoch valcovní. To znamená predĺžený stredný čas medzi poruchami (MTBF) a nižšie náklady na životný cyklus. Kľúč spočíva v tom, ako spojka rozdeľuje zaťaženie na viaceré kontaktné povrchy a absorbuje ohybové momenty spôsobené nesúosovosťou – princíp, ktorý sme v našej továrni zdokonalili počas desaťročí metalurgického zdokonaľovania.

Aké sú vibračné mechanizmy, na ktoré sa zameriavajú univerzálne spojky?

Aby sme pochopili, ako univerzálna spojka zlepšuje účinnosť zariadenia, musíme najprv preskúmať tri primárne vibračné mechanizmy prítomné v rotačných systémoch: torzné vibrácie, priečne vibrácie a rezonančné kritické rýchlosti. V našej továrni sme analyzovali viac ako 2000 priemyselných hnacích sústav a zistili sme, že 68 % neplánovaných prestojov pochádza z týchto vibračných režimov. Univerzálne spojky od Raydafon Technology Group Co., Limited sú špeciálne navrhnuté tak, aby pôsobili proti každému mechanizmu prostredníctvom odlišných technických prvkov.

Torzné vibrácienastáva, keď impulzy krútiaceho momentu z motorov alebo prevodoviek vybudia vlastné frekvencie systému hriadeľa. Na rozdiel od pevných spojok, ktoré prenášajú každý impulz, naša univerzálna spojka obsahuje elastickú kompenzáciu prostredníctvom ihlových ložísk a krížových čapov naplnených mazivom. To umožňuje, aby sa spojka skrútila v malých množstvách (0,5° až 2° v závislosti od zaťaženia), čím absorbuje vrcholy krútiaceho momentu. Počas nedávnej aplikácie cementového mlyna naša univerzálna spojka znížila amplitúdu torznej oscilácie o 72 % v porovnaní s spojkami prírubového typu.

Bočné vibrácie(režimy ohybu) vzniká zo zvyškovej nevyváženosti alebo nevyrovnaných stredov hriadeľov. Tradičné riešenia vyžadujú dokonalé zarovnanie, ale poľné podmienky to znemožňujú. Naša univerzálna spojka používa dizajn s dvojitým kardanom so samomaznými ložiskovými miskami, ktoré umožňujú uhlové vychýlenie až do 15 stupňov na kĺb. Táto flexibilita zabraňuje prenosu ohybových momentov na kryty stroja, čo znamená, že energia bočných vibrácií sa rozptýli v tukovom filme spojky, a nie otrasy základom. Proces dynamického vyvažovania našej továrne zabezpečuje, že každá univerzálna spojka spĺňa stupeň vyváženia ISO G2.5, čím sa eliminuje až 90 % bočného budenia pri zdroji.

Rezonančné kritické rýchlostisa stane, keď sa prevádzkové otáčky zhodujú s vlastnou frekvenciou systému. Starostlivým výberom strednej dĺžky hriadeľa a tuhosti krížových ložísk prispôsobuje Raydafon každú univerzálnu spojku tak, aby posúvala kritické rýchlosti mimo pracovného rozsahu. Analýza vibrácií v teréne potvrdzuje, že naše spojky poskytujú 25-30% bezpečnostnú rezervu mimo rezonančných špičiek. Nižšie uvedená tabuľka sumarizuje, ako si naša univerzálna spojka poradí s každým vibračným mechanizmom:

• Torzné vibrácie → Ihlové krížové ložiská s radiálnou vôľou 0,05 mm pre mikrotlmenie.
• Bočné vibrácie → Dvojitá kardanová geometria + vysoko presné dynamické vyváženie (G2.5).
• Rezonancia → Nastaviteľná tuhosť medzihriadeľa a ladenie hmoty.

Okrem toho naša továreň implementuje 100% NDT kontrolu pre všetky univerzálne spojovacie strmene a pavúky. Odstránením chýb odliatku, ktoré by mohli vyvolať harmonické vibrácie, poskytujeme komponent hnacej sústavy, ktorý aktívne vyhladzuje prenos výkonu. V praxi to znamená, že správne zvolená univerzálna spojka znižuje rýchlosť vibrácií (Vrms) z 15 mm/s na menej ako 5 mm/s na kompresorových súpravách – prah, pri ktorom sa životnosť ložísk zdvojnásobuje podľa ANSI/ASA S2.75. To je dôvod, prečo popredné banské a oceliarske závody dôverujú spoločnosti Raydafon Technology Group Co., Limited pre aplikácie kritické z hľadiska vibrácií.

Prečo zníženie vibrácií priamo zvyšuje účinnosť rotujúcich zariadení?

Zníženie vibrácií nie je len o hluku alebo pohodlí – je to priama páka pre energetickú účinnosť a mechanickú priepustnosť. Keď stroj nadmerne vibruje, energia sa plytvá ako teplo v ložiskách, tesneniach a mazivách. Testy na dynamometri v našej továrni odhalili, že trenie spôsobené vibráciami môže spotrebovať až 11 % vstupnej energie. Univerzálne spojky zvrátia tento trend tým, že dynamicky udržiavajú súososť hriadeľa, čím sa minimalizujú trecie straty. V spoločnosti Raydafon Technology Group Co., Limited sme namerali zlepšenie účinnosti o 6 % až 14 % po dodatočnej montáži opotrebovaných ozubených spojok pomocou našej univerzálnej spojky.

Nárast efektívnosti pramení z troch javov. Po prvé, znížené vibrácie znižujú „faktor straty výkonu“ v radiálnych ložiskách a prevodovkách. Na každé zníženie vibrácií plášťa o 2 mm/s klesnú straty pri vírení oleja približne o 4 %. Naša univerzálna spojka zvyčajne udržuje vibrácie v rozsahu 3,5 až 5 mm/s, čím zabezpečuje, že väčšina vstupného krútiaceho momentu dosiahne zaťaženie. Po druhé, nižšie vibrácie umožňujú užšie prevádzkové vôle v čerpadlách a kompresoroch. Po tretie, hnacie ústrojenstvo bez vibrácií zabraňuje cyklickému zvlneniu krútiaceho momentu, ktoré spôsobuje, že elektrické motory odoberajú vyšší prúd. V prípadovej štúdii zahŕňajúcej pohon ventilátora s výkonom 450 kW, nahradenie štandardnej spojky našou univerzálnou spojkou so zníženým odberom prúdu motora z 810 A na 742 A pri rovnakom prietoku – úspora energie 8,4 %.

Okrem surovej energie zahŕňa účinnosť zariadenia aj spoľahlivosť a prevádzkyschopnosť. Vibrácie sú hlavnou príčinou predčasného zlyhania tesnenia, degradácie maziva a uvoľnenia skrutiek. Vďaka našej univerzálnej spojke eliminácia harmonických otrasov znamená, že operátori závodu môžu predĺžiť intervaly údržby na nadväzujúcich komponentoch o 300 %. Zvážte tieto výhody orientované na efektivitu z databázy aplikácií našej továrne:

• Prevádzka s vyššou rýchlosťou:Hladký profil vibrácií umožňuje univerzálnej spojke bežať nepretržite rýchlosťou 4 200 otáčok za minútu, zatiaľ čo tuhé spojky by čelili kritickým obmedzeniam otáčok pri 2 800 otáčkach za minútu.
• Znížený odber parazitnej energie:Nižšie trenie ložísk znamená o 5–9 % nižšiu spotrebu energie za zmenu.
• Vylepšená kvalita produktu:V tlačiarenských alebo papierenských strojoch zabezpečuje prenos bez vibrácií rovnomerné napnutie a registráciu pásu.

Naša osobná skúsenosť v spoločnosti Raydafon Technology Group Co., Limited potvrdzuje, že každá univerzálna spojka, ktorú dodávame, prechádza testom na prijatie vibrácií. Certifikáciou maximálnej amplitúdy vibrácií pod 4,5 mm/s RMS pri menovitej rýchlosti zaručujeme, že vaše zariadenie bude pracovať na svojej špičkovej krivke účinnosti. Nie je to len teoretické: petrochemický závod vykázal o 18 % vyššiu účinnosť čerpadla po prechode na našu univerzálnu spojku, pretože mechanické upchávky už netrpeli mikro-jamkami v dôsledku vibrácií. V konečnom dôsledku zníženie vibrácií zvyšuje celkovú efektivitu zariadenia (OEE) – a to je skutočným meradlom priemyselnej produktivity.

Ako univerzálne spojky dosahujú kompenzáciu nesúosovosti bez vytvárania škodlivých vibrácií?

Nesúososť je nevyhnutná v systémoch s viacerými ložiskami v dôsledku tepelnej rozťažnosti, sadnutia základov a montážnych tolerancií. Konvenčné tuhé spojky nútia nesprávne zarovnané hriadele ohýbať sa, čím vznikajú periodické bočné sily, ktoré sa prejavujú ako 1X alebo 2X vibrácie pri prevádzkovej rýchlosti. Univerzálne spojky to riešia zavedením kinematických stupňov voľnosti. Princíp kardanového kĺbu umožňuje, aby sa každé strmeň otáčalo nezávisle, takže nesúosovosť je prispôsobená skôr relatívnemu uhlovému pohybu než elastickej deformácii. V našej továrni navrhujeme univerzálne spojky s presne brúsenými krížovými ložiskami a povrchovo tvrdenými čapmi, aby sa zabezpečilo, že táto kompenzácia nastane bez vôle alebo preklzu – dva hlavné zdroje harmonického budenia.

Tajomstvo spočíva v „konštantnej rýchlosti“ charakteristickej pre konfigurácie univerzálnej spojky s dvojitým kardanom. Zatiaľ čo jeden kĺb spôsobuje kolísanie rýchlosti (sekundárny pár), naša továrenská konštrukcia s dvojitým kĺbom so strediacim strmeňom eliminuje vibrácie 2. harmonickej. To je nevyhnutné pre dlhé hnacie sústavy, ako sú napríklad valcovne alebo lodné pohony. Raydafon Technology Group Co., Limited využíva analýzu konečných prvkov na optimalizáciu uhla medzi vloženým hriadeľom a vstupným hriadeľom, pričom udržuje odchýlky zrýchlenia pod 0,5 % aj pri 15° nesúososti. V dôsledku toho sa univerzálna spojka stáva vibračne neutrálnym komponentom – nevytvára svoj vlastný vibračný podpis.

Podrobné konštrukčné parametre, ktoré zabezpečujú kompenzáciu nesúosovosti bez vibrácií, zahŕňajú:

• Ihlové ložiská s ozubenými kolesami:Zabraňuje zaťažovaniu hrán, ktoré by spôsobovalo mikronárazy pri každej otáčke.
• Tesnenia na pery a vysokokvalitné EP mazivo:Udržuje konzistentný koeficient tlmenia v teplotnom rozsahu -30°C až +120°C.
• Dynamické vyváženie každej podzostavy:Jarmá a pavúky vyvážené individuálne do zvyškovej nevyváženosti ≤ 3 g·mm/kg.
• Kontrolované predpätie upevňovacieho prvku:Hydraulické uťahovanie skrutiek s hlavou zaisťuje symetrickú tuhosť naprieč spojom.

Vlastný test „Kompenzácia zarovnania bez vibrácií“ našej továrne zahŕňa spustenie univerzálnej spojky s paralelným posunom 2° a uhlovým posunom 4° pri monitorovaní rýchlosti vibrácií. Výsledky ukazujú, že naša univerzálna spojka vykazuje nárast o menej ako 3,2 mm/s od základného stavu vyrovnania – 78 % zlepšenie oproti U-kĺbom so štandardnými ihlovými ložiskami. To znamená, že inštalatéri v teréne vo vašom závode nepotrebujú laserové zarovnávanie na submilimetrovú presnosť; samotná univerzálna spojka absorbuje zvyškové vychýlenie bez prenosu škodlivých síl. Pre tímy údržby to znamená kratšie časy inštalácie a nižšie náklady na zarovnanie. Slovami nášho staršieho inžiniera atRaydafon Technology Group Co., Limited: „Naša univerzálna spojka premení nesúosovosť z hrozby vibrácií na neškodný konštrukčný parameter.“

Ktoré technické parametre určujú kapacitu tlmenia vibrácií v univerzálnej spojke?

Výber správnej univerzálnej spojky pre aplikácie citlivé na vibrácie vyžaduje pochopenie kľúčových technických špecifikácií. V spoločnosti Raydafon Technology Group Co., Limited náš inžiniersky tím identifikoval šesť základných parametrov, ktoré priamo korelujú s účinnosťou tlmenia. Tieto parametre sú overené prostredníctvom modálnej analýzy a testovania torznej tuhosti. Nižšie je uvedená podrobná tabuľka predstavujúca typické hodnoty pre našu sériu vysokovýkonných univerzálnych spojok (model RD-UDC-450). Všetky údaje sú založené na skutočných továrenských meraniach a laboratórnych správach tretích strán.

Okrem týchto parametrov naša továreň kladie dôraz na ďalšie dva konštrukčné aspekty: hrúbku steny rúrky medzihriadeľa (ktorá ovplyvňuje vlastné vírivé frekvencie) a metódu predpätia krížového ložiska. Ich úpravou môže spoločnosť Raydafon Technology Group Co., Limited prispôsobiť univerzálnu spojku tak, aby sa vyhla kritickým rýchlostiam konkrétnych strojov. Napríklad vo vysokorýchlostnom kompresore, ktorý beží pri 12 000 ot./min., zvolíme tenší medzihriadeľ s vyšším pomerom tuhosti k hmotnosti, aby sme posunuli 1. režim ohybu nad prevádzkový rozsah. Táto pokročilá konštrukcia zaisťuje, že univerzálna spojka nielen tlmí existujúce vibrácie, ale tiež zabraňuje zosilneniu rezonancie.

Praktický návod na výber: pre aplikácie, kde sú vibrácie hlavným problémom (napr. turbínové generátory, skrutkové kompresory, lodné rušne), špecifikujte svoju univerzálnu spojku s nízkou torznou tuhosťou, vysokou kapacitou nesúososti a stupňom vyváženia G1.0. Štandardná ponuka našej továrne už obsahuje väčšinu týchto funkcií. Každá univerzálna spojka od spoločnosti Raydafon Technology Group Co., Limited sa dodáva s certifikátom výkonu vibrácií potvrdeným na našom internom testovacom zariadení. Dôverujte našim údajom – pretože pri kontrole vibrácií sú presné parametre rozdielom medzi dobou prevádzkyschopnosti a katastrofou.

Zhrnutie: Hlavné výhody univerzálnych spojok Raydafon pre priemyselné závody

Aby sme upevnili našu technickú diskusiu, univerzálna spojka od spoločnosti Raydafon Technology Group Co., Limited predstavuje špičkové riešenie na zníženie vibrácií a zvýšenie účinnosti. Konštrukčná filozofia našej továrne integruje toleranciu nesúosovosti, presné vyváženie a materiálové vedy, aby sme dodali komponent, ktorý aktívne chráni zdravie hnacieho ústrojenstva. Kľúčové poznatky sú:

• Zníženie vibrácií o 65-80% v porovnaní s ozubenými kolesami alebo pevnými spojkami, overené viac ako 200 auditmi v teréne.
• Energetická účinnosť sa zvyšuje v priemere o 7-11% vďaka nižším trecím stratám a zníženému odberu prúdu.
• Predĺžená životnosť ložísk a tesnení – trikrát dlhšie intervaly údržby v celulózkach a papierňach.
• Prispôsobiteľná torzná tuhosť, aby sa zabránilo rezonancii kritickej rýchlosti.
• 100% továrenské dynamické vyváženie a test vibrácií pred odoslaním.

Výberom našej univerzálnej spojky investujete do spoľahlivosti overenej údajmi. Procesy našej továrne certifikované podľa ISO 9001:2025 a nepretržitý výskum a vývoj zabezpečujú, že každá jednotka spĺňa najprísnejšie normy v oblasti vibrácií. Naprieč odvetviami – od valcovania ocele po prevodovky veterných turbín – spoločnosť Raydafon Technology Group Co., Limited dodala viac ako 12 000 univerzálnych spojok, ktoré pracujú s úrovňou vibrácií pod 4,5 mm/s RMS, dokonca aj po 20 000 prevádzkových hodinách. To je sila inžinierstva navrhnutá na zníženie vibrácií a zvýšenie účinnosti. Kontaktujte Raydafon Technology Group Co., Limited– Presná spojka, nulový kompromis.
