Aké faktory treba zvážiť pri výbere materiálu pre univerzálnu spojku?

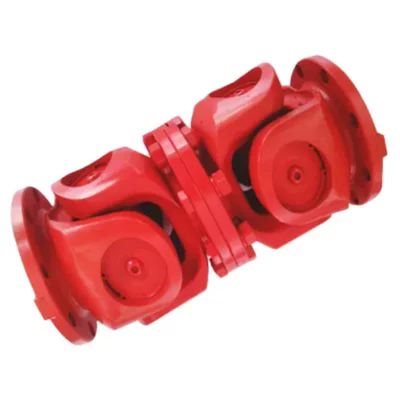

Výber správneho materiálu pre univerzálnu spojku je oveľa viac než len rutinné inžinierske zaškrtávacie políčko – určuje bezpečnosť, životnosť a celkové náklady na vlastníctvo celej hnacej sústavy. Auniverzálna spojkaktorý je dokonale špecifikovaný na krútiaci moment, ale predčasne zlyhá v dôsledku korózie alebo únavy, môže zastaviť výrobnú linku, ochromiť námornú loď alebo uzemniť vlečné lietadlo lietadla. Počas posledných dvoch desaťročí naši inžinieri v Raydafon Technology Group Co., Limited analyzovali stovky zlyhaní spojok a základná príčina sa opakovane vracia k materiálu, ktorý nezodpovedal úplnému obrazu prevádzkových podmienok. Pochopenie toho, ktoré faktory skutočne ovplyvňujú výber materiálu, oddeľuje spoľahlivý a dlhotrvajúci systém prenosu energie od systému, ktorý sa stáva neustálou záťažou údržby.

V tomto komplexnom sprievodcovi prejdeme štyrmi kategóriami faktorov, ktoré je potrebné vyhodnotiť spoločne: mechanické a fyzické nároky, vystavenie životnému prostrediu, výrobné obmedzenia a komerčná realita. Po výrobe univerzálnych spojok pre priemyselné odvetvia od valcovní až po spracovanie potravín naša továreň nazhromaždila hlboké praktické znalosti o tom, ako každý z týchto faktorov mení výkonovú obálku uhlíkovej ocele, legovanej ocele, nehrdzavejúcej ocele, hliníka a pokročilých kompozitov. Na konci tohto článku budete schopní zostaviť rozhodovaciu maticu, ktorá vedie priamo ku kvalite materiálu, ktorá vyvažuje pevnosť, trvanlivosť, opracovateľnosť a rozpočet – presne tento proces dodržiavame pri dodávaní vlastných univerzálnych riešení spojok v Raydafon Technology Group Co., Limited.

Obsah

• Aké sú primárne mechanické a fyzikálne faktory pri výbere univerzálneho spojovacieho materiálu?
• Ako podmienky prostredia určujú optimálny univerzálny spojovací materiál?
• Prečo spôsob výroby ovplyvňuje výber univerzálneho spojovacieho materiálu?
• Ako môže cena a dostupnosť ovplyvniť konečné rozhodnutie o univerzálnom spojovacom materiáli?
• Zhrnutie
• Často kladené otázky

Aké sú primárne mechanické a fyzikálne faktory pri výbere univerzálneho spojovacieho materiálu?

Mechanické požiadavky tvoria základ každého rozhodnutia o univerzálnom spojovacom materiáli. Spojka je súčasne komponent prenášajúci krútiaci moment, kompenzátor nesúosovosti a často aj bezpečnostná poistka v hnacom ústrojenstve. Keď naša továreň začína s novým projektom spojky, prvý súbor údajov, ktorý kontrolujeme, zahŕňa krútiaci moment v ustálenom stave, špičkový prechodový krútiaci moment, rýchlosť otáčania, uhol uhlového vychýlenia a prítomnosť axiálneho alebo radiálneho zaťaženia. Tieto parametre sa priamo premietajú do požiadaviek na vlastnosti materiálu: pevnosť v ťahu, medza klzu, medza únavy, tvrdosť a rázová húževnatosť. Zanedbanie čo i len jednej z týchto vlastností môže mať za následok, že spojka sa buď plasticky zdeformuje, praskne pri rázovom zaťažení, alebo sa predčasne opotrebujú jej dosadacie plochy.

Kapacita krútiaceho momentu, medza klzu a pevnosť v ťahu

Univerzálna spojka musí prenášať krútiaci moment bez trvalej deformácie. Výnosnosť sa teda stáva prvým vrátnikom. V našom procese výberu materiálu v spoločnosti Raydafon používame bezpečnostný faktor – zvyčajne 1,5 až 2,5 v závislosti od kritickosti aplikácie – na maximálny špičkový krútiaci moment. Toto vypočítané napätie musí zostať pod medzou prieťažnosti materiálu. Napríklad štandardná priemyselná univerzálna spojka v pohone dopravníka môže byť adekvátne obsluhovaná uhlíkovou oceľou C45 s medzou klzu okolo 350 MPa, zatiaľ čo spojka pre ťažkú ​​valcovňu vyžaduje legovanú oceľ 40Cr ponúkajúcu medzu klzu nad 650 MPa. Pevnosť v ťahu poskytuje maximálnu bezpečnostnú rezervu; spojka by však v ideálnom prípade nemala nikdy fungovať v blízkosti svojho ťahového limitu, pretože plastická deformácia uší strmeňa alebo priečnych čapu ničí zarovnanie a urýchľuje opotrebovanie. Náš inžiniersky tím vždy simuluje distribúciu napätia na polomeroch zaoblenia a koreni čapu, kde koncentrácie napätia môžu trojnásobne alebo viackrát prekročiť nominálne hodnoty.

Odolnosť proti únave a cyklickému zaťaženiu

Univerzálna spojka zažíva úplne obrátený cyklus namáhania v ohybe počas každej otáčky pri prevádzke pod uhlom. Toto cyklické zaťaženie robí únavovú pevnosť dôležitejšou ako statická pevnosť v mnohých aplikáciách. Hranica odolnosti materiálu, jeho vrubová citlivosť a povrchová úprava na veľmi namáhaných miestach určujú, či spojka dosiahne nekonečnú životnosť alebo zlyhá po konečnom počte cyklov. V našom závode špecifikujeme vákuovo odplynené legované ocele s jemnozrnnou mikroštruktúrou pre vysokocyklové aplikácie, pretože ich pomer únavovej odolnosti môže presiahnuť 0,5 pevnosti v ťahu. Únavovú životnosť ďalej zlepšujú povrchové úpravy, ako je brokovanie alebo indukčné kalenie čapov. V prípade univerzálnej spojky inštalovanej vo vysokorýchlostnom tlačiarenskom stroji s rýchlosťou 3 000 otáčok za minútu sa aj malé zníženie medze únavy môže premietnuť do iniciácie trhliny v priebehu týždňov. To je dôvod, prečo náš proces schvaľovania materiálov vždy zahŕňa údaje o únavových skúške pri otáčaní ohybom, ktoré dodáva závod.

Tvrdosť, odolnosť proti opotrebovaniu a trecie správanie

Ložiskové čapy univerzálneho spojkového kríža alebo vývrt v blokovom vyhotovení sú klzné kontaktné plochy. Keď sa spojka pri zaťažení kĺbi, tieto povrchy sú vystavené treniu a opotrebovaniu. Tvrdosť sa stáva primárnou obranou proti abrazívnemu a adhéznemu opotrebovaniu. Podľa našich skúseností povrchová tvrdosť najmenej 58 HRC na kontaktných plochách ihlových ložísk, dosiahnutá cementovaním, výrazne predlžuje servisné intervaly. Priebežné kalenie celého komponentu však môže znížiť húževnatosť jadra, takže naša špecifikácia materiálu často vyžaduje nízkouhlíkové legované ocele, ktoré môžu byť nauhličované alebo nitridované. Materiál, ktorý je príliš mäkký, bude pri vysokom kontaktnom namáhaní brinell; je príliš tvrdý a krehký a hrozí jeho prasknutie. Výber univerzálneho spojovacieho materiálu preto musí vyvážiť tvrdosť povrchu s ťažnosťou jadra. Naša továreň udržiava knižnicu odporúčaných rozsahov hĺbky puzdra na základe veľkosti sekcie a typu ložiska, ktoré zdieľame so zákazníkmi počas dialógu o výbere materiálu.

Úvahy o hmotnosti, hustote a zotrvačnosti

Vo vysokorýchlostných alebo vysoko dynamických servo aplikáciách ovplyvňuje moment zotrvačnosti univerzálnej spojky krútiaci moment zrýchlenia, odozvu systému a zaťaženie ložísk pripojených zariadení. Ľahké materiály ako vysokopevnostná hliníková zliatina 7075 alebo skonštruované kompozity sa stávajú atraktívnymi aj napriek ich nižšej absolútnej pevnosti. Náš konštrukčný tím úspešne nahradil oceľové spojky hliníkovými univerzálnymi spojkami v baliacich strojoch a ľahkých robotických ramenách, čím dosiahol 60 % zníženie hmotnosti pri zachovaní primeranej kapacity krútiaceho momentu. Nižší modul pružnosti hliníka a vyšší koeficient tepelnej rozťažnosti však musia byť kompenzované upravenými lícovaniami a vôľami. Pri univerzálnej spojke ovládača klapky lietadla záleží na každom grame a výber materiálu sa posúva smerom k titánu alebo zliatinám hliníka a lítia. ORaydafon Technology Group Co., Limited, považujeme hmotnosť a zotrvačnosť za kvantifikovateľné požiadavky na výkon, nie za dodatočné nápady.

Tabuľka porovnania vlastností materiálu

Nižšie uvedená tabuľka zobrazuje typické triedy materiálov, ktoré pravidelne vyhodnocujeme v našej továrni pre univerzálne spojkové strmene, kríže a ložiskové bloky. Tieto hodnoty predstavujú základné mechanické vlastnosti a slúžia ako východiskový bod pre podrobnú analýzu konečných prvkov.

Náš výber materiálu pre univerzálnu spojku sa nikdy nespolieha len na tabuľkové hodnoty. Overenie prototypu prostredníctvom tenzometrických testov a metalurgického skúmania prvých výrobkov zaručuje, že teoretické vlastnosti sú skutočne dosiahnuté v geometrii hotového komponentu.

Ako podmienky prostredia určujú optimálny univerzálny spojovací materiál?

Dokonca aj mechanicky dokonalá univerzálna spojka rýchlo zlyhá, ak materiál neodolá okolitému prostrediu. Korózia, extrémne teploty, vlhkosť, chemické výpary, abrazívny prach a ultrafialové žiarenie narúšajú integritu materiálu. V priebehu rokov bol náš tím svedkom univerzálnych spojok z nehrdzavejúcej ocele, ktoré v priebehu niekoľkých mesiacov praskli, pretože trieda nezodpovedala špecifickej koncentrácii chloridov, a spojok zo štandardnej legovanej ocele, ktoré sa stali krehkými v podmienkach ťažby pod nulou. Prostredie nie je sekundárny filter – môže vetovať inak vynikajúcu mechanickú voľbu.

Odolnosť proti korózii a chemická kompatibilita

Najčastejšou environmentálnou výzvou je korózia. Vonkajšie inštalácie, stroje na námornú palubu, miešadlá chemických závodov a zariadenia na spracovanie potravín vystavujú univerzálnu spojku vlhkosti, soliam, kyselinám alebo zásadám. Uhlíkové a nízkolegované ocele vyžadujú ochranné nátery, ako je zinkovanie, bezprúdový nikel alebo epoxidová farba. Povlaky sa však môžu odštiepiť alebo opotrebovať na kĺbových spojoch a odhaliť holý kov. To je dôvod, prečo naša továreň často odporúča pevné triedy nehrdzavejúcej ocele pre korozívne úlohy. AISI 304 poskytuje dobrú všeobecnú odolnosť proti korózii, ale pre prostredia bohaté na chloridy – ako je morská voda alebo soľné roztoky – naši inžinieri špecifikujú AISI 316 alebo duplexné nehrdzavejúce ocele, aby sa zabránilo jamkovej a štrbinovej korózii. Podľa našich skúseností s univerzálnou spojkou čerpadla na slanú vodu sa prechodom z uhlíkovej ocele s povlakom na duplexnú nerezovú predĺžila životnosť z 8 mesiacov na viac ako 5 rokov. V prípade extrémneho vystavenia chemikáliám, ako napríklad pri manipulácii s kyselinou sírovou, hodnotíme zliatiny s vysokým obsahom niklu alebo dokonca triedy titánu, hoci tieto vyžadujú špecializované výrobné procesy, na ktoré sú naše obrábacie bunky plne vybavené.

Extrémne teploty a tepelná stabilita

Vysoké teploty znižujú medzu klzu materiálu a urýchľujú oxidáciu, zatiaľ čo nízke teploty môžu spôsobiť prechod z tvárnej hmoty na krehkú. Univerzálna spojka na dobehovom stole oceliarne môže mať teplotu okolia vyššiu ako 200 °C, čo okamžite vylučuje hliník a mnohé technické polyméry. Naše materiálové odporúčania pre zvýšené teploty sa sústreďujú na chróm-molybdénové legované ocele, ako je 42CrMo, ktoré si zachovávajú pevnosť až do 450 °C, a precipitačné kalené nehrdzavejúce ocele pre aplikácie, ktoré si vyžadujú aj odolnosť proti korózii. Na studenej strane musia mať spojovacie materiály pre arktické vrtné zariadenia alebo čerpadlá LNG vynikajúcu húževnatosť pri nízkych teplotách. Naša továreň vyberá ocele legované niklom alebo austenitické nehrdzavejúce ocele, pretože ich plošne centrovaná kubická kryštálová štruktúra nevykazuje náhly krehký prechod. Skúška nárazom Charpyho V-zárezom pri minimálnej konštrukčnej teplote je štandardnou súčasťou nášho protokolu o kvalifikácii materiálu.

Požiadavky na hygienu, umývanie a čisté priestory

Potravinársky, nápojový a farmaceutický priemysel ukladá prísne hygienické normy. Univerzálna spojka v miesiči cesta alebo sterilnej plniacej linke musí vydržať časté umývanie horúcou vodou, čistiacimi prostriedkami a dezinfekčnými chemikáliami. Pórovité materiály, štrbiny a materiály, ktoré korodujú alebo sa odlupujú, sú neprijateľné. Naším riešením v Raydafone bolo špecifikovať plne austenitické nehrdzavejúce ocele s hladkou, elektrolyticky leštenou povrchovou úpravou a dizajnom hygienických tesnení. Materiál musí byť tiež netoxický a nenasiakavý. V týchto prostrediach môže špecifikácia univerzálneho spojovacieho materiálu dokonca prevážiť požiadavky na krútiaci moment – ​​hygiena sa stáva primárnym konštrukčným obmedzením a náš inžiniersky tím vyvíja mechanické rozmery podľa dostupných zásob potravinárskych materiálov.

UV žiarenie, vlhkosť a abrazívne médiá

Polyméry a kompozitné univerzálne spojky nachádzajú uplatnenie v aplikáciách s nízkou záťažou, kde je potrebná elektrická izolácia alebo tlmenie vibrácií. Avšak dlhodobá expozícia UV žiareniu môže spôsobiť skrehnutie mnohých polymérov, pokiaľ nie sú začlenené UV stabilizátory. Abrazívny prach, napríklad v cementárňach alebo banských dopravníkoch, pôsobí ako lapovacia zmes, ktorá urýchľuje opotrebovanie exponovaných povrchov. Náš materiálový prístup pre tieto drsné prostredia s časticami často kombinuje pevné, vytvrditeľné oceľové jadro s vymeniteľnými tvrdenými opotrebiteľnými manžetami alebo povrchovými povlakmi, ako je karbid volfrámu. V našej továrni sme vyvinuli vlastný tesniaci a náterový balík, ktorý predlžuje životnosť univerzálnej spojky fungujúcej vo vysoko abrazívnych systémoch na manipuláciu s popolčekom o faktor tri v porovnaní s nechránenou oceľou.

Podmienky prostredia často vyžadujú zliatinu odolnú voči korózii, ktorá môže mať nižšiu mechanickú pevnosť ako štandardná legovaná oceľ. To je miesto, kde náš iteračný proces navrhovania pridáva hodnotu: úpravou rozmerov, tepelného spracovania a usporiadania ložísk môžeme často obnoviť požadovanú kapacitu krútiaceho momentu v nerezovej univerzálnej spojke bez prekročenia limitov priestoru alebo hmotnosti. Ignorovanie prostredia pri výbere materiálu je jedinou príčinou predčasného zlyhania spojky, ktorej sa dá najlepšie predísť.

Prečo spôsob výroby ovplyvňuje výber univerzálneho spojovacieho materiálu?

Spôsob, akým sa vyrába univerzálna spojka – kovaná, odlievaná, opracovaná z tyče alebo vyrobená z plechu – má zásadný vplyv na to, ktoré materiály sú životaschopné a ako fungujú. Materiál, ktorý poskytuje výnimočné vlastnosti v kovanom strmene, môže byť úplne nevhodný pre pieskový odliatok rovnakej geometrie. V spoločnosti Raydafon Technology Group Co., Limited sa o výrobnej ceste diskutuje súčasne s výberom materiálu, pretože tieto dva sú neoddeliteľné. Naši procesní inžinieri a metalurgovia pracujú bok po boku, aby zabezpečili, že zvolený materiál sa dá ekonomicky a opakovane tvarovať do spoľahlivej univerzálnej spojky.

Kovanie a optimalizácia toku zŕn

Pre univerzálne spojovacie strmene a kríže s vysokým krútiacim momentom a vysokým cyklom je preferovanou metódou kovanie. Kovanie za tepla vyrovnáva tok zrna kovu pozdĺž obrysov dielu, čím sa dramaticky zlepšuje únavová pevnosť a rázová húževnatosť v smere hlavného napätia. Stredne uhlíkové legované ocele ako 40Cr a 42CrMo sú vysoko kujné a dobre reagujú na následné tepelné spracovanie. Naša továreň udržiava partnerstvá kovania v uzavretých zápustkách, ktoré nám umožňujú špecifikovať presný vzor toku zŕn pre kritické klasy strmeňa, čím sa minimalizuje riziko lomu pri vysoko namáhaných polomeroch prechodu. Kovaná univerzálna spojka vyrobená z mikrolegovanej ocele môže dosiahnuť o 25 % vyššiu hranicu odolnosti v porovnaní s identickou geometriou vyrobenou z valcovanej tyče s priečnou orientáciou zŕn. Táto výhoda je taká významná, že pre aplikácie kritické z hľadiska bezpečnosti, ako sú univerzálne spojky pohonu rotora vrtuľníka, je kovanie povinné a materiál sa vyberá čiastočne pre svoju kujnosť a kontrolovanú veľkosť zrna.

Obrobiteľnosť a rozmerová stabilita

Mnoho univerzálnych komponentov spojky, najmä v malých až stredných sériách, sa vyrába priamo z masívnej tyče alebo dosky. Tu sa obrobiteľnosť stáva kľúčovým parametrom výberu materiálu. Automatové ocele s kontrolovaným prídavkom síry umožňujú rýchlejšiu výrobu a dlhšiu životnosť nástroja, ale prichádzajú s kompromisom v ťažnosti a zvárateľnosti. Náš výrobný tím hodnotí index obrobiteľnosti kandidátskych materiálov spolu s ich mechanickými vlastnosťami. Napríklad nehrdzavejúca oceľ 304 je notoricky známa ťažko opracovateľná kvôli mechanickému vytvrdzovaniu; použitie nehrdzavejúcej ocele 303 zlepšuje obrobiteľnosť, ale mierne znižuje odolnosť proti korózii. V univerzálnej spojke pre linku na spracovanie potravín, kde materiál musí byť 304 a nie sú povolené žiadne olovnaté alebo sírené druhy voľného obrábania, naša továreň kompenzuje optimalizovanými reznými parametrami a pevným uchytením obrobku, aby sa zachovala rozmerová presnosť. Rozmerová stabilita počas obrábania a následného tepelného spracovania je ďalším faktorom: nástrojové ocele kaliteľné na vzduchu alebo cementačné triedy musia byť po tepelnom spracovaní brúsené, aby sa napravilo skreslenie, čo zvyšuje náklady a dodaciu dobu, ktorú zohľadňujeme pri odporúčaní materiálu.

Zvárateľnosť a výroba

Veľké univerzálne spojky, ako sú tie, ktoré sa používajú v námorných hnacích hriadeľoch alebo pohonoch aerodynamických tunelov, sa niekedy vyrábajú privarením prírub k rúrkovým hriadeľom. Základný materiál musí mať dobrú zvárateľnosť bez potreby exotického predhrievania alebo tepelného spracovania po zváraní. Hodnota uhlíkového ekvivalentu a vytvrditeľnosť určujú riziko praskania za studena v tepelne ovplyvnenej zóne. Naša materiálová špecifikácia pre vyrobené univerzálne spojovacie zostavy často vyberá normalizované jemnozrnné ocele alebo nízkouhlíkové legované ocele s uhlíkovým ekvivalentom pod 0,45. V našej továrni sme vyvinuli kvalifikáciu postupu zvárania na spájanie AISI 8630 s uhlíkovou oceľou, čím sme zaistili, že si univerzálna spojka zachová svoju únavovú životnosť v celom zvarovom spoji. Zvárateľnosť sa tiež stáva kľúčovou pri opravách alebo úpravách existujúcich spojok, čo je služba, ktorú často poskytujeme na predĺženie životnosti veľkých investičných zariadení.

Odlievanie a zložité geometrie

Pre určité veľké alebo zložito tvarované univerzálne spojovacie náboje ponúka odlievanie voľnosť v dizajne a znížený objem obrábania. Možnosti sú z tvárnej liatiny, odliatky z ocele a dokonca aj odliatky z austenitických nehrdzavejúcich ocelí. Liate materiály však vykazujú nižšie mechanické vlastnosti ako ich kované náprotivky v dôsledku pórovitosti a menej homogénnej mikroštruktúry. Náš inžiniersky tím pri navrhovaní univerzálnej spojky, ktorá sa bude odlievať, uplatňuje faktor odlievania – často znižuje prípustné napätie o 20 – 30 %. Výber materiálu musí tiež brať do úvahy tekutosť a vlastnosti zmršťovania, aby sa predišlo vnútorným dutinám. Úspešne sme špecifikovali druhy tvárnej liatiny s vysokou pevnosťou pre nízkorýchlostné univerzálne spojky s vysokým krútiacim momentom v stavebných strojoch, kde je ďalšou výhodou schopnosť materiálu tlmiť vibrácie. Interakcia medzi výrobnou metódou a vlastnosťami materiálu znamená, že keď zákazník v spoločnosti Raydafon požaduje univerzálnu spojku optimalizovanú z hľadiska nákladov, vyhodnotíme, či úspory z odliatku v tvare takmer siete prevažujú nad požadovaným zvýšením hrúbky prierezu v dôsledku nižšej pevnosti materiálu.

Tepelné spracovanie a integrácia povrchového inžinierstva

Materiál musí byť kompatibilný s plánovaným procesom tepelného spracovania. Priebežné kalenie, cementovanie, nitridovanie a indukčné kalenie vyžadujú špecifické chemické zloženie zliatin. Univerzálny spojkový kríž, ktorý potrebuje tvrdé puzdro odolné voči opotrebovaniu a pevné jadro, vyžaduje nízkouhlíkovú legovanú oceľ vhodnú na nauhličovanie, ako je 20CrMnTi. Hĺbka puzdra a profil tvrdosti sú navrhnuté spolu s krivkou prekaliteľnosti materiálu, aby sa zabránilo nadmernému zadržanému austenitu alebo medzikryštalickej oxidácii. V našej továrni sa recept na tepelné spracovanie vyvíja interne a výslednú mikroštruktúru overujeme pomocou prierezovej metalografie. Materiál, ktorý nie je možné tepelne spracovať na požadovanú tvrdosť povrchu bez praskania alebo deformácie, je okamžite diskvalifikovaný. Tento pohľad na výber materiálu zameraný na výrobu zaisťuje, že univerzálna spojka, ktorá opúšťa našu továreň, spĺňa tolerancie výkresu aj integritu podpovrchu, ktorú si vyžaduje únavová životnosť.

Ako môže cena a dostupnosť ovplyvniť konečné rozhodnutie o univerzálnom spojovacom materiáli?

Technická dokonalosť musí fungovať v rámci komerčnej reality. Technicky najdokonalejší materiál je bezcenný, ak ho nie je možné zaobstarať v časovom pláne projektu alebo ak robí univerzálnu spojku ekonomicky nekonkurencieschopnou. V spoločnosti Raydafon Technology Group Co., Limited nepristupujeme k nákladom a dostupnosti ako k dodatočným nápadom, ale ako k obmedzeniam, ktoré formujú realizovateľný priestor riešenia od prvého náčrtu dizajnu. Keďže máme riadené dodávateľské reťazce pre výrobu univerzálnych spojok na globálnych trhoch, chápeme, že nestálosť cien surovín, minimálne objednávacie množstvá a regionálna dostupnosť často odsúvajú exotické zliatiny na koniec zoznamu, pokiaľ ich technické výhody nie sú nespochybniteľné.

Náklady na suroviny verzus celkové náklady životného cyklu

Porovnávanie materiálových nákladov na kilogram môže byť zavádzajúce. Univerzálna spojka z nehrdzavejúcej ocele môže stáť dvakrát toľko ako verzia z uhlíkovej ocele s povlakom, ale ak verzia z uhlíkovej ocele vyžaduje výmenu po dvoch rokoch, kým prvá vydrží desať, výpočet nákladov na životný cyklus výrazne uprednostňuje vyššiu počiatočnú investíciu. Naši aplikační inžinieri vytvárajú modely celkových nákladov na vlastníctvo, ktoré zahŕňajú počiatočnú nákupnú cenu, plánovanú údržbu, straty spôsobené prestojmi a náklady na likvidáciu. V nedávnom prípade čističky odpadových vôd sme demonštrovali, že vynaloženie o 40 % viac na duplexnú nerezovú univerzálnu spojku by eliminovalo ročný cyklus renovácie a návratnosť by sa dosiahla už za 14 mesiacov. Táto perspektíva životného cyklu je ústredným bodom našich odporúčaní týkajúcich sa materiálov.

Dostupnosť a dodacia lehota

Špeciálne zliatiny, najmä precipitátne kaliteľné nehrdzavejúce ocele s veľkým priemerom alebo zliatiny na báze niklu, môžu mať výrobné časy presahujúce 20 týždňov. Ak odstávka údržby zákazníka nemôže čakať, náš výber materiálov sa zmení na ekvivalentné triedy dostupné z našich skladov alebo od regionálnych distribútorov. V našej továrni udržiavame strategický inventár bežných univerzálnych spojovacích materiálov a výkovkov – nerezové C45, 40Cr, 42CrMo a 304 – vo veľkostiach do priemeru 500 mm. Táto rezerva zásob nám umožňuje ponúknuť skrátené dodacie lehoty pre štandardný výber materiálu. Keď si projekt vyžaduje nezvyčajný materiál, proaktívne komunikujeme kompromis medzi optimalizáciou výkonu a istotou harmonogramu. V mnohých prípadoch môže o niečo ťažšia spojka vyrobená z ľahko dostupného materiálu dodržať termín a poskytnúť uspokojivé služby, zatiaľ čo optimalizovaný dizajn zo vzácnej zliatiny príde po dátume spustenia.

Ekonomika výrobných nákladov a obrábania

Výber materiálu priamo ovplyvňuje výrobné náklady prostredníctvom opracovateľnosti, opotrebovania nástroja a doby cyklu. Univerzálna spojka vyrobená z vysoko pevnej legovanej ocele môže vyžadovať pomalšie rezné rýchlosti, častejšiu výmenu nástrojov a dodatočné brúsne operácie. Náklady na prácu a nástroje môžu prekročiť rozdiel v nákladoch na suroviny. Náš tím plánovania výroby vypočíta celkový index výrobných nákladov pre každého kandidáta na materiál. Napríklad nehrdzavejúca oceľ 17-4PH v stave žíhanom v roztoku sa ľahšie obrába ako v stave starnutia; často hrubujeme v mäkšom stave, starnutím vytvrdzujeme a potom brúsime. Toto plánovanie procesu je súčasťou nášho usmernenia pre výber materiálu. V Raydafon Technology Group Co., Limited sme zistili, že o niečo drahší materiál s vynikajúcou obrobiteľnosťou môže viesť k nižším celkovým nákladom na univerzálnu spojku ako lacnejší materiál, ktorý horí cez karbidové doštičky a vyžaduje si rozsiahlu prácu na stole.

Súlad s regionálnymi normami a špecifikáciami zákazníka

Mnoho zákazníkov pracuje podľa špecifických materiálových noriem – ASTM, EN, JIS alebo GOST – a ich špecifikácie nákupu obmedzujú povolené triedy. Univerzálna spojka určená pre európsku zdvíhaciu aplikáciu môže vyžadovať ocele EN 10083-2 s úplnou certifikáciou 3.1, zatiaľ čo zákazník na ropných poliach v Severnej Amerike môže vyžadovať zhodu s NACE MR0175 pre odolnosť proti praskaniu sulfidovým napätím. Náš proces výberu materiálu vždy začína identifikáciou povinných noriem, ktoré musí materiál spĺňať. O zhode sa nedá vyjednávať a okamžite zužuje zoznam životaschopných zliatin. Naša továreň uchováva certifikované protokoly o skúškach materiálov a sledovateľnosť pre každé použité teplo ocele, čím zaisťuje, že dodaná univerzálna spojka spĺňa presný regionálny a aplikačný regulačný rámec.

Komerčná faktorová analýza sa v konečnom dôsledku približuje k výberu založenému na hodnote: materiál, ktorý poskytuje požadovaný výkon pri najnižších celkových nákladoch počas plánovanej životnosti, pričom spĺňa požiadavky na dodaciu dobu a dodržiavanie predpisov. Technický posudok v Raydafon Technology Group Co., Limited znamená vedieť, kedy presadiť prémiovú zliatinu, ktorá zabráni nákladnému zlyhaniu, a kedy akceptovať štandardnú triedu, pretože riziko je zvládnuteľné a rozpočet je skutočný. Tento vyvážený prístup si získal dôveru manažérov obstarávania aj technikov údržby.

Zhrnutie

Výber materiálu pre univerzálnu spojku je viacrozmerné rozhodnutie, ktoré musí integrovať krútiaci moment, rýchlosť, únavovú životnosť, odolnosť proti korózii, teplotnú toleranciu, schopnosť výrobného procesu, náklady a dodaciu dobu do jedinej koherentnej voľby. Žiadny univerzálny spojovací materiál nie je univerzálne najlepší – uhlíková oceľ vyniká v cenovo citlivom suchom prostredí, legovaná oceľ sa leskne v podmienkach vysokocyklovej únavy, nehrdzavejúca oceľ je povinná, keď korózia alebo hygiena vládne, a ľahké zliatiny otvárajú vysokorýchlostné dynamické aplikácie. Naša osvedčená metodika v spoločnosti Raydafon Technology Group Co., Limited začína mechanickým pracovným cyklom, potom filtruje kandidátov materiálu cez environmentálne a výrobné šošovky a nakoniec overuje výber podľa komerčných požiadaviek a požiadaviek na dodržiavanie predpisov. Súčasným vyhodnocovaním všetkých faktorov pomáhame našim zákazníkom vyhnúť sa nákladnej pasci optimalizácie jedného parametra na úkor druhého.

Naša továreň je pripravená podporiť vašu ďalšiu požiadavku na univerzálne spojky prostredníctvom úplného preskúmania materiálového inžinierstva, certifikovaných zásob materiálu a flexibility výroby, ktorá zahŕňa prototypové množstvá až po veľkoobjemové objednávky. Ak špecifikujete univerzálnu spojku pre náročnú aplikáciu, obráťte sa na náš technický tím ešte dnes. Pomôžeme vám previesť vaše prevádzkové údaje do podrobného odporúčania materiálu a konkurencieschopnej cenovej ponuky, čím zaistíme, že univerzálna spojka, ktorú nainštalujete, bude poskytovať desaťročia spoľahlivej služby.Kontaktujte Raydafon Technology Group Co., Limiteda dovoľte nám využiť naše dve desaťročia skúseností so spojkami, aby pracovali pre vaše hnacie ústrojenstvo.

Často kladené otázky

Q1: Aký je najbežnejší materiál používaný na univerzálne spojky vo všeobecných priemyselných aplikáciách?

Stredne uhlíkové ocele ako C45 (EN 1.0503) a legované ocele ako 40Cr (AISI 5140) sú najčastejšie špecifikované materiály pre univerzálne univerzálne spojky. Tieto materiály ponúkajú vynikajúcu rovnováhu medzi medzou klzu, odolnosťou proti únave, obrobiteľnosťou a nízkou cenou. V našej továrni sa z týchto druhov vyrábajú štandardné skladové strmene a kríže pre pohony dopravníkov, poľnohospodárske stroje a pohony čerpadiel so strednou rýchlosťou, zvyčajne v kalených a popúšťaných podmienkach, aby sa dosiahol rozsah tvrdosti 220–280 HB. Pre aplikácie, kde neexistuje žiadna významná korózia alebo teplotné extrémy, zostávajú uhlíkové a nízkolegované ocele štandardným odporúčaním, pretože umožňujú štandardné výrobné procesy, ľahko dostupné tepelné spracovanie a spoľahlivý výkon pri správnej veľkosti. Avšak aj v rámci tejto spoločnej kategórie musí byť presná trieda a tepelné spracovanie prispôsobené požadovanej únavovej životnosti a špičkovému krútiacemu momentu.

Q2: Ako teplota ovplyvňuje výber materiálu pre univerzálnu spojku?

Teplota ovplyvňuje výber materiálu prostredníctvom dvoch primárnych mechanizmov: strata pevnosti pri zvýšených teplotách a strata húževnatosti pri nízkych teplotách. Pri teplotách nad 200 °C strácajú hliníkové zliatiny a mnohé technické polyméry značnú časť svojej pevnosti pri izbovej teplote a sú vo všeobecnosti nevhodné. Ocele legované chrómom a molybdénom ako 42CrMo si zachovávajú mechanické vlastnosti primerane dobre až do 450 °C a sú naším štandardným odporúčaním pre univerzálne spojky do horúceho prostredia. Pre ešte vyššie teploty sú potrebné precipitačné kalenie nehrdzavejúcej ocele alebo superzliatiny na báze niklu, aj keď sú náklady oveľa vyššie. Pri teplotách pod nulou môžu feritické ocele bez varovania prejsť prechodom z ťažného ku krehkému a zlomiť sa. Naša továreň špecifikuje austenitické nehrdzavejúce ocele alebo niklom legované nízkoteplotné uhlíkové ocele pre kryogénne a arktické aplikácie, pretože si zachovávajú rázovú húževnatosť pod -100 °C. Každý teplotný extrém navyše ovplyvňuje mazanie a vôle, takže pri navrhovaní uloženia ložísk a drážkových spojov v zostave univerzálnej spojky je potrebné vziať do úvahy koeficient tepelnej rozťažnosti materiálu.

Otázka 3:  Môžem použiť univerzálne spojky z nehrdzavejúcej ocele v aplikáciách s vysokým krútiacim momentom?

Áno, univerzálne spojky z nehrdzavejúcej ocele môžu byť absolútne použité v aplikáciách s vysokým krútiacim momentom, ale konštrukcia musí brať do úvahy všeobecne nižšiu medzu klzu austenitických nehrdzavejúcich ocelí v porovnaní s kalenými legovanými oceľami. Častou chybou je priame nahradenie strmeňa z nehrdzavejúcej ocele 304 strmeňom z legovanej ocele 40Cr bez zväčšenia prierezu alebo úpravy tepelného spracovania. V spoločnosti Raydafon Technology Group Co., Limited, keď zákazník požaduje univerzálnu spojku s vysokým krútiacim momentom v korozívnom prostredí, hodnotíme precipitačné vytvrdzované nehrdzavejúce triedy, ako je 17-4PH (AISI 630). Pri tepelnom spracovaní do stavu H900 dosahuje 17-4PH medzu klzu presahujúcu 1 100 MPa, porovnateľnú s mnohými legovanými oceľami, pričom si zachováva vynikajúcu odolnosť proti korózii. Duplexné nehrdzavejúce ocele tiež ponúkajú presvedčivú kombináciu vysokej pevnosti a vynikajúcej odolnosti proti korózii pri pôsobení chloridov. Kľúčom je prispôsobiť špecifickú triedu nehrdzavejúcej ocele požiadavkám na krútiaci moment a korozívnym médiám – nie všetky nehrdzavejúce ocele majú rovnakú pevnosť alebo korózne vlastnosti. Náš inžiniersky tím pravidelne navrhuje vlastné nerezové univerzálne spojky, ktoré zvládajú krútiaci moment nad 50 000 Nm starostlivým výberom triedy a optimalizáciou geometrie strmeňa.

Q4: Aký materiál je najlepší pre univerzálne spojky používané v korozívnom prostredí?

Neexistuje jediný „najlepší“ materiál pre všetky korozívne prostredia, pretože optimálny výber závisí od konkrétneho korozívneho činidla, jeho koncentrácie, teploty a od toho, či je spojka namáhaná. Pre všeobecné vonkajšie a mierne korozívne podmienky poskytuje nehrdzavejúca oceľ AISI 304 primeranú ochranu a je široko dostupná. V prostrediach bohatých na chloridy, ako je morská voda, poloslaná voda alebo vystavenie rozmrazovacej soli, sa dôrazne odporúča AISI 316 alebo duplexná nehrdzavejúca oceľ (napr. 2205), pretože pridanie molybdénu výrazne zlepšuje odolnosť proti jamkovej a štrbinovej korózii. Pre extrémne vystavenie chemikáliám – silné kyseliny, horúce žieraviny alebo oxidačné chemikálie – sa náš výber materiálov presúva na zliatiny s vysokým obsahom niklu, ako je Hastelloy C276 alebo titánové triedy. V našej továrni sme vyrobili univerzálne spojky z duplexnej nehrdzavejúcej ocele pre námorné plošinové žeriavy a zo superaustenitickej nehrdzavejúcej ocele pre dopravníky bielidiel. Rozhodnutie o materiáli vždy začína podrobnou analýzou chemickej kompatibility, často vrátane koróznych kupónov testovaných v skutočnej procesnej kvapaline. Uhlíková oceľ s povlakom je alternatívou len vtedy, keď povlak zostáva neporušený; akékoľvek opotrebovanie na ložiskových plochách vyvolá rýchlu koróziu.

Q5: Prečo je hmotnosť univerzálneho spojovacieho materiálu dôležitá pri vysokorýchlostných aplikáciách?

Vo vysokorýchlostných hnacích sústavách rotačná hmotnosť univerzálnej spojky priamo ovplyvňuje zaťaženie ložísk, kritické otáčky hriadeľa a kvalitu vyváženia potrebnú na zabránenie deštruktívnym vibráciám. Ťažšia oceľová spojka zvyšuje vychýlenie hriadeľa pod jeho vlastnou hmotnosťou, čo môže znížiť bočnú kritickú rýchlosť systému a silovú prevádzku bližšie k rezonančným frekvenciám. Ľahšie materiály, ako sú hliníkové zliatiny s vysokou pevnosťou alebo skonštruované kompozity, znižujú zotrvačnosť a umožňujú hnacej sústave rýchlejšie zrýchľovať a spomaľovať, čo je nevyhnutné pri servopohonných indexovacích stoloch, tlačových valcoch a testovacích zariadeniach. Naše skúsenosti v Raydafon Technology Group Co., Limited s vysokorýchlostným vyvažovaním ukazujú, že univerzálna spojka s nižšou hmotnosťou sa ľahšie vyvažuje na jemnejšiu triedu, čo vedie k nižším hladinám vibrácií na ložiskách. Zníženie hmotnosti však nemôže ohroziť kapacitu krútiaceho momentu alebo tuhosť. Náš výber materiálov pre vysokorýchlostné aplikácie sa preto zameriava na najvyšší pomer pevnosti k hmotnosti dostupný v rámci rozpočtu. Častými kandidátmi sú hliník 7075-T6 a zliatiny titánu. V niektorých prípadoch navrhujeme duté alebo skeletonizované oceľové spojky, aby sme dosiahli zníženie hmotnosti bez zmeny základného materiálu, ale východiskovým bodom je vždy materiál schopný splniť dynamické výkonnostné ciele.
