Prekrížené skrutkové prevody

Raydafon je OEM výrobca a dodávateľ skrížených špirálových ozubených kolies pre presné prístroje, lekárske vybavenie, automobilové pomocné pohony, inteligentné domáce zariadenia a priemyselné stroje. Štandardný rozsah pokrýva modul 0,8-4 mm, uhol hriadeľa nastaviteľný 25°-90°, brúsený povrch zubov, účinnosť prevodu nad 90%. Materiálové možnosti zahŕňajú vysokopevnostnú legovanú oceľ, nehrdzavejúcu oceľ, hliníkový bronz, nylon a technické plasty odolné voči opotrebovaniu. Dizajn skrížených špirálových zubov prenáša výkon medzi nerovnobežnými a nepretínajúcimi sa hriadeľmi, šetrí priestor v usporiadaní a znižuje hlučnosť chodu. Podporovaný je vlastný modul, číslo zubov, uhol hriadeľa, vŕtanie, drážka pre pero, materiál a povrchová úprava. K dispozícii sú vzorové objednávky, hromadné objednávky a balenia privátnych značiek. Pošlite detaily výkresu alebo vzorky, požadovaný materiál, množstvo a cieľový port pre rýchlu cenovú ponuku.
Čína OEM výrobca skrížených špirálových ozubených kolies

Výrobca skrížených špirálových ozubených kolies pre nerovnobežný hriadeľový prevod v presných prístrojoch a priemyselných pohonoch

Raydafon je výrobca OEM so sídlom v Číne a dodávateľ skrížených špirálových ozubených kolies, nazývaných tiež skrutkové prevody. Prekrížené špirálové ozubené kolesá prenášajú energiu medzi nerovnobežnými a nepretínajúcimi sa hriadeľmi, vďaka čomu sú vhodné pre kompaktné automatizačné zariadenia, chladiace ventilátory notebookov, nastavovacie systémy zubárskeho kresla, pomocné pohony automobilových motorov a inteligentné závesové prenosové zariadenia. Štandardný rozsah pokrýva modul 0,8-4 mm, uhol hriadeľa nastaviteľný 25°-90°, brúsený povrch zubov a účinnosť prevodovky nad 90%. Materiálové možnosti zahŕňajú vysokopevnostnú legovanú oceľ, nehrdzavejúcu oceľ, hliníkový bronz, nylon a technické plasty odolné voči opotrebovaniu. Podporovaný je vlastný modul, číslo zubov, uhol hriadeľa, vŕtanie, drážka pre pero, materiál a povrchová úprava. Pošlite svoj výkres alebo podrobnosti o vzorke, požadovaný materiál, množstvo a cieľový port a požiadajte o cenovú ponuku.

0,8-4 mmRozsah modulov
25 až 90 °CUhol hriadeľa
> 90 %Účinnosť prenosu
5 MateriályOceľ · nerez · bronz · nylon · plasty

Prečo sa používajú skrížené skrutkové prevody tam, kde sa bežné prevody nedajú umiestniť

Štandardné čelné ozubené kolesá, šikmé ozubené kolesá a kužeľové ozubené kolesá prenášajú výkon medzi paralelnými alebo pretínajúcimi sa hriadeľmi. Keď usporiadanie stroja dáva dva hriadele pod nerovnobežný, nepretínajúci sa uhol, bežné ozubené kolesá nemôžu správne zaberať. Prekrížené špirálové ozubené kolesá to riešia použitím tvaru špirálového zuba, ktorý umožňuje dvom hriadeľom prenášať výkon pod uhlom, zvyčajne medzi 25° a 90°.

Vďaka tomu sú skrížené špirálové prevody vhodné pre kompaktné konštrukcie. V chladiacom ventilátore notebooku je priestor medzi hriadeľom motora a hriadeľom lopatky ventilátora veľmi malý. V systéme nastavenia zubárskeho kresla sú hnacie hriadele operadla a sedadla v rôznych uhloch. V pomocnom pohone automobilového motora sú vstupné hriadele vodného čerpadla a generátora odsadené od hlavného pohonu. Prekrížené špirálové prevody zvládajú tieto rozloženia bez pridania veľkých prevodoviek alebo súprav kužeľových kolies.

Raydafon vyrába skrížené špirálové ozubené kolesá z rôznych materiálov, takže kupujúci môžu prispôsobiť ozubené koleso požiadavkám na zaťaženie, rýchlosť, koróziu a hluk. Pre súvisiace typy výstroja si pozrite úplné zneniePresná prevodovkakategória,Skrutkový prevodstránku aKužeľové ozubené kolesostránku.

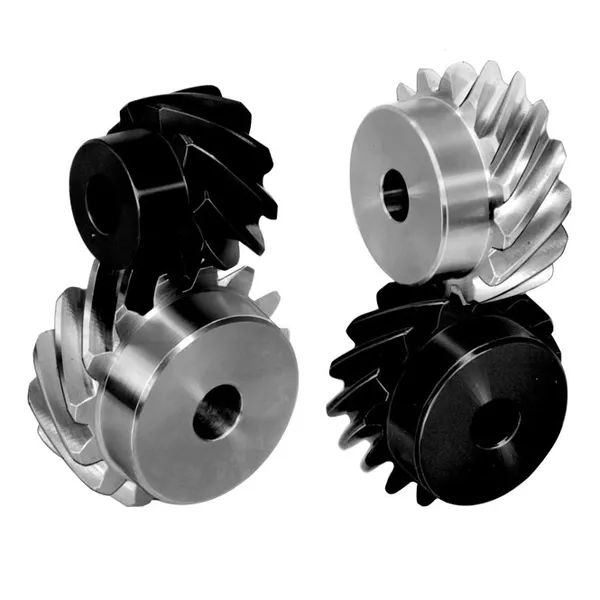

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
Prekrížené špirálové ozubené kolesá pre prevod s nerovnobežným hriadeľom

Štandardný rozsah špecifikácií a materiálové možnosti

Nižšie uvedená tabuľka uvádza štandardný rozsah špecifikácií pre krížové špirálové prevody Raydafon. Ak vaše zariadenie vyžaduje iný modul, číslo zubov, uhol hriadeľa, vŕtanie alebo drážku pre pero, pošlite OEM výkres alebo fyzickú vzorku na zákazkovú výrobu.

Parameter Štandardný rozsah Vlastná možnosť
modul 0,8-4 mm K dispozícii vlastný modul
Uhol hriadeľa 25 až 90 °C Vlastný uhol k dispozícii
Povrch zuba Ground Brúsenie, lapovanie, fosfátovanie
Účinnosť prenosu viac ako 90 % Závisí od materiálu, uhla a mazania
Vývrt a drážka pre kľúč Štandardný otvor s drážkou pre pero Vlastný otvor, drážka, nastavovacia skrutka, tvar D
Povrchová úprava Olej proti hrdzi Čierny oxid, zinkovanie, tepelné spracovanie
Materiál Vysokopevnostná legovaná oceľ Nerezová oceľ, hliníkový bronz, nylon, technické plasty

Potrebujete porovnanie materiálov alebo odporúčanie pre vašu aplikáciu? Pošlite údaje o zaťažení, rýchlosti, prostredí a inštalačnom priestore. Raydafon navrhne materiál a špecifikácie, ktoré najlepšie vyhovujú vašim pracovným podmienkam.

Dostupné typy materiálov

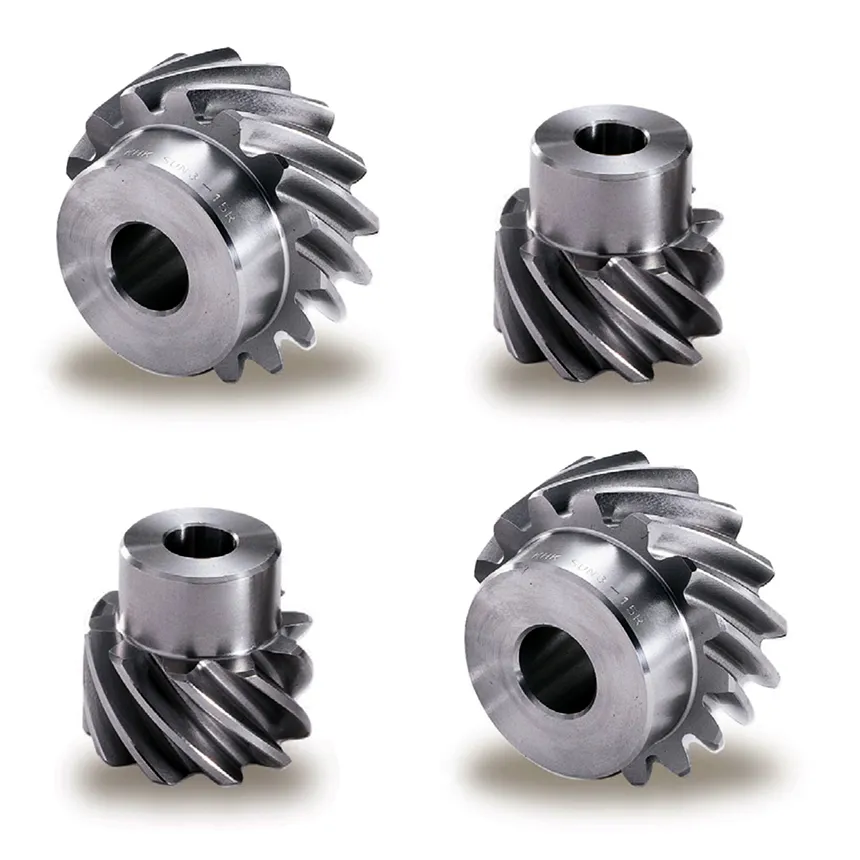

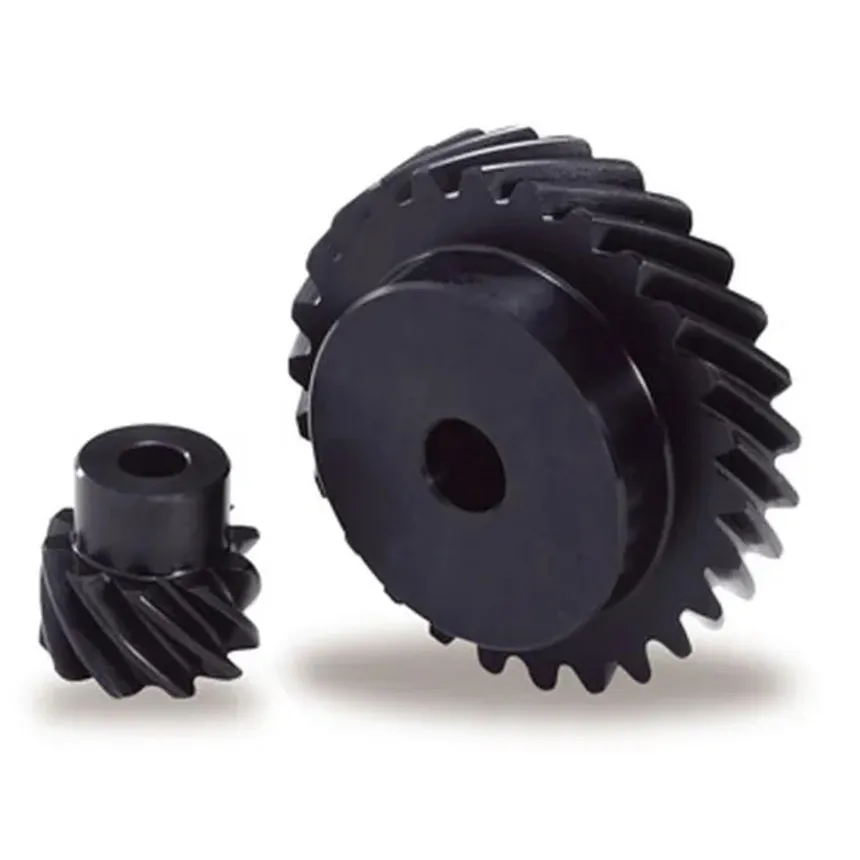

Steel crossed helical gears
Oceľové skrížené skrutkové prevody

Vysokopevnostná legovaná oceľ pre aplikácie s vysokým zaťažením a vysokým krútiacim momentom v priemyselných pohonoch a automobilových pomocných systémoch.

Stainless steel crossed helical gears
Prekrížené skrutkové prevody z nehrdzavejúcej ocele

Odolný voči korózii pre lekárske zariadenia, potravinárske stroje, vlhké prostredie a vonkajšie inštalácie.

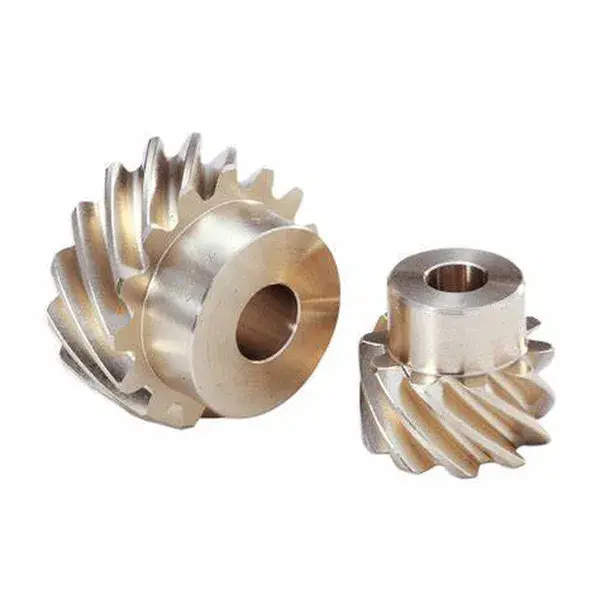

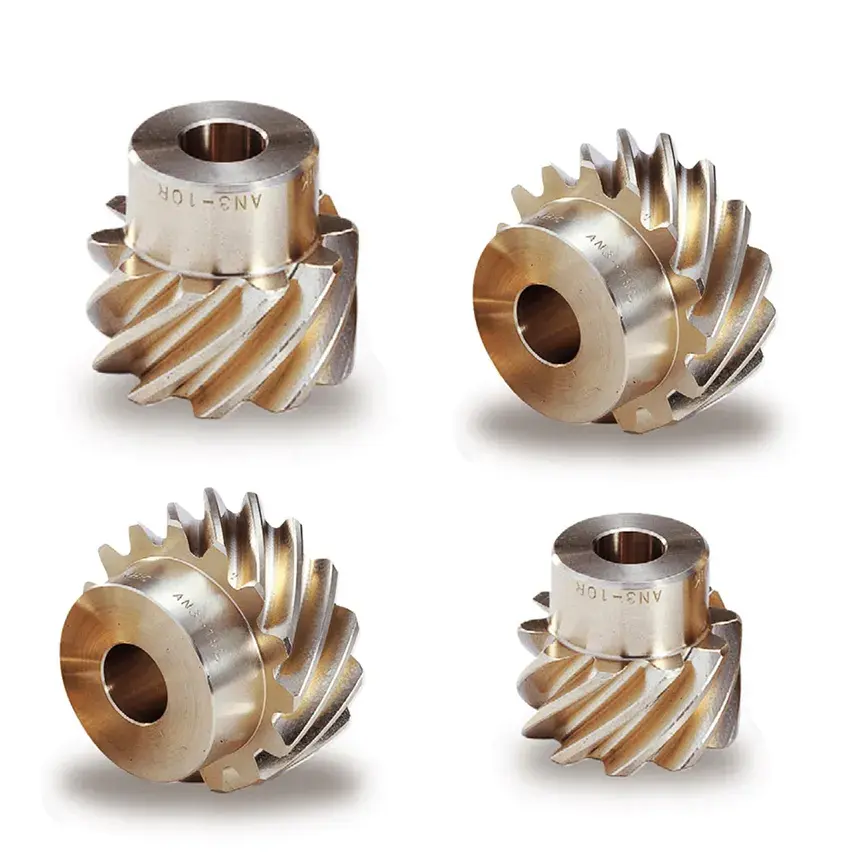

Aluminum bronze crossed helical gears
Hliníkové bronzové prekrížené skrutkové prevody

Dobrá odolnosť proti opotrebovaniu a nosnosť, vhodné pre ťažké stroje, banské zariadenia a prevodovky s vysokým krútiacim momentom.

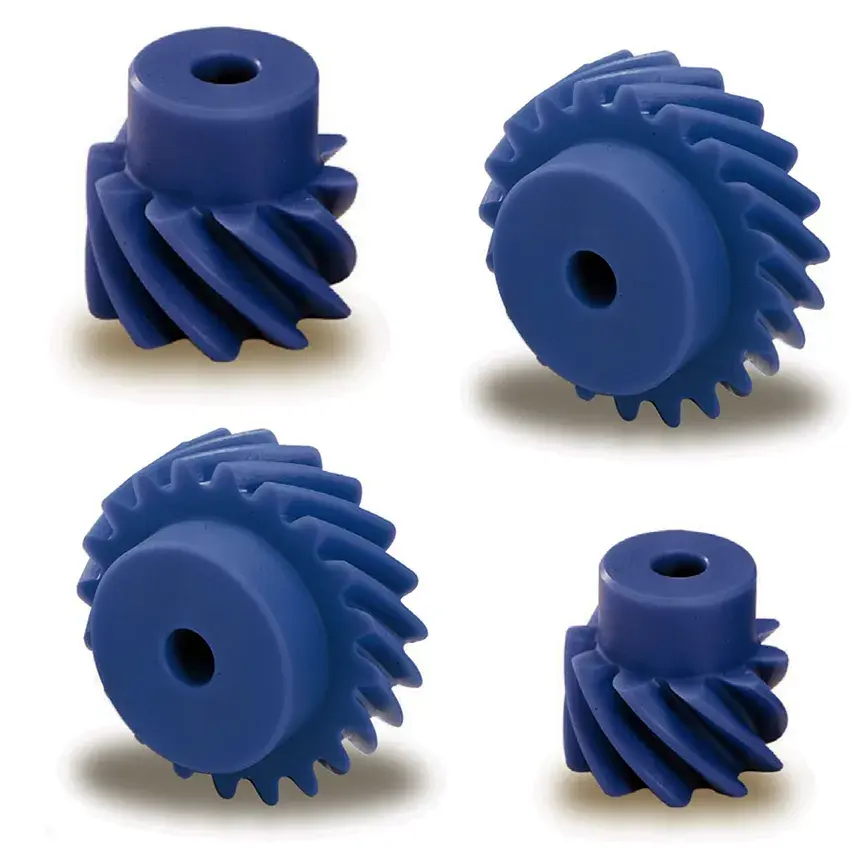

Nylon crossed helical gears
Nylonové krížové skrutkové prevody

Ľahký a tichý chod pre inteligentné domáce zariadenia, kancelárske vybavenie a presné prístroje s nízkou záťažou.

Aplikácie v presných prístrojoch, zdravotníckych zariadeniach a priemyselných pohonoch

Elektronika Prenos chladiaceho ventilátora notebooku

Presnosť na úrovni mikrónov zapadá do kompaktného priestoru medzi hriadeľom motora a hriadeľom lopatiek ventilátora, udržuje ventilátor tichý a podporuje tenký a ľahký dizajn.

Lekárska Stomatologické kreslo viacuhlové nastavenie

Prenáša silu na komponenty operadla a sedadla v rôznych uhloch. Možnosti medicínskeho materiálu podporujú bezpečnú a spoľahlivú prevádzku.

Automobilový priemysel Pomocný pohon motora

Zvláda veľké krútiace a nárazové zaťaženie vodných čerpadiel a generátorov. Tepelné spracovanie zlepšuje odolnosť proti opotrebovaniu a pevnosť pri vysokej teplote a vibráciách.

Inteligentná domácnosť Inteligentný závesový prenos

Vysiela pod nerovnobežným uhlom s nízkou hlučnosťou, šetrí inštalačný priestor a pridáva komfort do systémov domácej automatizácie.

Pre súvisiace komponenty prevodovky si pozriteSkrutkový prevodkategória,Závitovkový prevod a závitovkový hriadeľstránku aSpur Gearrozsah.

Evidencia kvality, kontrola a podpora exportu

Evidencia materiálu a tepelného spracovania

Záznamy o triede materiálu a tepelnom spracovaní môžu byť poskytnuté s hromadnými zásielkami na kontrolu kvality kupujúcim.

Kontrola profilu zubov a rozmerov

Modul, číslo zubov, uhol hriadeľa, vŕtanie, drážka pre pero a povrch zuba sa kontrolujú podľa objednaného výkresu alebo vzorky zákazníka.

Sieťovanie a kontrola hluku

Vzorky a hromadné šarže sú pred balením kontrolované na hladký záber, nízku hlučnosť a stabilný prenos.

Exportné balenie

Ozubené kolesá sú balené s antikoróznym olejom a ochranným obalom. Hromadné objednávky je možné paletizovať a páskovať pre námornú prepravu, leteckú prepravu alebo expresné doručenie.

Vlastný proces objednávania OEM

Krok 01 Pošlite podrobnosti aplikácie

Poskytnite modul, číslo zubov, uhol hriadeľa, vŕtanie, drážku pre pero, materiál, povrchovú úpravu, množstvo a cieľový port.

Krok 02 Nákres alebo recenzia vzorky

Raydafon skontroluje OEM výkres alebo fyzickú vzorku a potvrdí špecifikáciu a výber materiálu.

Krok 03 Vzorka a schválenie

Pre zákazkové projekty vyrába Raydafon vzorku na potvrdenie kupujúceho pred hromadnou výrobou.

Krok 04 Výroba a cenová ponuka

Po schválení Raydafon poskytuje cenovú ponuku FOB Ningbo, plán výroby a podrobnosti o balení.

Často kladené otázky

Čo sú skrížené špirálové ozubené kolesá?

Prekrížené skrutkové prevody, tiež nazývané skrutkové prevody, sú skrutkové prevody, ktoré zaberajú s nerovnobežnými, nepretínajúcimi sa hriadeľmi. Prenášajú výkon medzi hriadeľmi pod uhlom, zvyčajne 25° až 90°, a používajú sa tam, kde je obmedzený priestor usporiadania a kde sa vyžaduje hladký, tichý prenos.

Aký rozsah modulov a uhlov hriadeľa vyrába Raydafon?

Raydafon vyrába skrížené špirálové prevody s modulom 0,8-4 mm a uhlom hriadeľa nastaviteľným od 25° do 90°. Brúsený povrch zubov a účinnosť prevodu nad 90 % sú štandardom vo výrobnom sortimente. Vlastný modul, počet zubov a uhol hriadeľa sú podporované podľa výkresov zákazníka.

Aké materiály sú k dispozícii?

Materiálové možnosti zahŕňajú vysokopevnostnú legovanú oceľ, nehrdzavejúcu oceľ, hliníkový bronz, nylon a technické plasty odolné voči opotrebovaniu. Výber materiálu závisí od zaťaženia, rýchlosti, odolnosti proti korózii a požiadaviek na hluk.

Aké sú hlavné aplikácie?

Prekrížené skrutkové prevody sa používajú v kompaktných automatizačných zariadeniach, ventilátoroch na chladenie notebookov, systémoch nastavenia zubárskeho kresla, pomocných pohonoch automobilových motorov, ako sú vodné čerpadlá a generátory, a inteligentných závesových prenosových zariadeniach. Každá aplikácia vyžadujúca neparalelný hriadeľový prevod v obmedzenom priestore môže používať skrížené špirálové prevody.

Môže Raydafon vyrábať vlastné OEM skrížené špirálové ozubené kolesá?

áno. Raydafon podporuje OEM výrobu zo zákazníckych výkresov alebo fyzických vzoriek. K dispozícii je vlastný modul, číslo zubov, uhol hriadeľa, vŕtanie, drážka pre pero, materiál, povrchová úprava a balenie privátnej značky.

Aké informácie sú potrebné pre cenovú ponuku?

Pošlite detaily výkresu alebo vzorky, modul, číslo zubov, uhol hriadeľa, vŕtanie, drážku pre pero, materiál, povrchovú úpravu, množstvo objednávky a cieľový port. Raydafon odpovie s cenovou ponukou FOB Ningbo a časom dodania.

Ponúkate vzorky pred hromadnými objednávkami?

áno. Raydafon môže vyrábať vzorky na potvrdenie kupujúceho pred hromadnou výrobou. Dodacia lehota vzorky závisí od zložitosti výkresu a výberu materiálu.

Ste pripravení získať vlastné skrížené skrutkové prevody?

Pošlite podrobnosti o výkrese alebo vzorke, modul, číslo zubov, uhol hriadeľa, vŕtanie, drážku pre pero, materiál, povrchovú úpravu, množstvo objednávky a cieľový port. Raydafon potvrdí špecifikáciu, v prípade potreby vyrobí vzorku a potom poskytne cenovú ponuku FOB Ningbo s dodacou dobou a podrobnosťami o balení.
