Prečo je dĺžka zdvihu kritická pri výbere hydraulického valca?

Pri výbere hydraulického valca pre akúkoľvek náročnú aplikáciu – či už ide o stavebné stroje, poľnohospodárske stroje alebo priemyselnú automatizáciu – jeden parameter prevyšuje ostatné parametre pri určovaní výkonu, bezpečnosti a životnosti:dĺžka zdvihu. Dĺžka zdvihu určuje nielen to, ako ďaleko sa môže valec vysunúť alebo zasunúť, ale ovplyvňuje aj montážnu konfiguráciu, odolnosť proti vybočeniu tyče, životnosť tesnenia a celkovú stabilitu systému. Výber nesprávnej dĺžky zdvihu môže viesť ku katastrofálnej mechanickej poruche, nákladným prestojom alebo neefektívnej prevádzke. V tejto komplexnej príručke využívame dve desaťročia skúseností v tomto odvetví, aby sme vysvetlili, prečo je dĺžka zdvihu základným kameňom výberu hydraulického valca a ako urobiť informované rozhodnutie prispôsobené vašim presným potrebám.

Ako líder v riešení fluidného napájania,Raydafon Technology Group Co., Limitednavrhol a dodal tisíce zákazkovýchHydraulický valecjednotiek po celom svete. Naša továreň dodržiava prísne normy ISO, ktoré zaisťujú, že zdvih každého valca je optimalizovaný pre skutočné podmienky. Či už vymieňate existujúcu jednotku alebo navrhujete nový systém, pochopenie kritickej povahy dĺžky zdvihu vám ušetrí problémy s výkonom a neočakávanými nákladmi na opravy. Poďme sa ponoriť hlboko do mechaniky, parametrov a praktických úvah, pre ktoré je dĺžka zdvihu rozhodujúcim faktorom.

Čo definuje dĺžku zdvihu a prečo to určuje výkon hydraulického valca?

Dĺžka zdvihu je celková vzdialenosť, ktorú piestna tyč prejde z úplne zatiahnutej (zatvorenej) do úplne vysunutej (otvorenej) polohy. Aj keď sa definícia zdá byť jednoduchá, jej vplyv sa prelína každým operačným aspektom aHydraulický valec. Za 20 rokov práce s ťažkými strojmi a vlastnými ovládacími systémami som bol svedkom nespočetných scenárov, kde zdanlivo malý nesúlad v dĺžke zdvihu spôsobil veľké zlyhania. oRaydafon Technology Group Co., Limited, náš inžiniersky tím považuje dĺžku zdvihu za centrálny stĺpik, okolo ktorého je navrhnutý celý valec. Nižšie uvádzame dôvody, prečo sa o tomto parametri nedá rokovať.

Po prvé, dĺžka zdvihu priamo určuje použiteľný rozsah pohybu. Ak je zdvih príliš krátky, zariadenie nemôže dosiahnuť požadované polohy; ak je príliš dlhý, vedie k nadmernému pohybu, potenciálnym vnútorným kolíziám a zvýšenému riziku vybočenia tyče pri stlačení. Okrem toho dĺžka zdvihu ovplyvňuje dynamiku tesnenia. Dlhšie zdvihy vyžadujú presnejšie zarovnanie, aby sa zabránilo nerovnomernému opotrebovaniu tesnení piestov a ložísk ojnice. Naša továreň zdokumentovala, že valce s optimalizovaným pomerom zdvihu k vŕtaniu vykazujú o 40 % dlhšiu životnosť tesnenia v porovnaní s bežne dostupnými nezhodnými jednotkami.

Kritické faktory spojené s dĺžkou zdvihu

• Prah vzpierania tyče:Čím dlhší je zdvih, tým vyššia je pravdepodobnosť zlyhania pri zaťažení stĺpika. Inžinieri musia vypočítať Eulerovo kritické zaťaženie na základe dĺžky zdvihu, priemeru tyče a štýlu montáže.
• Integrita pečate:Predĺžené zdvihy zväčšujú kontaktnú dráhu medzi tyčou a tesnením. Naša továreň využíva pokročilé polyuretánové tesnenia, ktoré vyhovujú dlhším zdvihom a zároveň zachovávajú nulový únik pri vysokých cykloch.
• Dĺžka vedenia a ložiska:Dlhšie zdvihy vyžadujú dlhšie dosadacie plochy, aby sa zabránilo poškodeniu valca bočnými silami.Raydafon Technology Group Co., Limitedobsahuje odolné kryty ložísk, ktoré zvládajú zdvihy až do 3000 mm bez vychýlenia.
• Obmedzenia montážneho priestoru:Dĺžka ťahu určuje zasunutú a vysunutú dĺžku. Mnoho klientov prehliada, že stiahnutá dĺžka sa musí zmestiť do rámov stroja. Náš dizajnérsky tím vždy vykonáva 3D kontroly interferencií.

Z hľadiska výkonu zaisťuje správna dĺžka zdvihu, že hydraulický valec pracuje v určenom rozsahu tlaku. Nadmerný zdvih môže priniesť ďalší objem hydraulickej kvapaliny, čím sa skráti čas odozvy systému. Naopak, poddimenzovaný zdvih si vynucuje mechanické obmedzenia. V aplikáciách s vysokým cyklom, ako sú ohraňovacie lisy alebo manipulácia s materiálom, dĺžka zdvihu dokonca ovplyvňuje energetickú účinnosť. Napríklad o 50 mm dlhší zdvih, ako je potrebné, by mohol predĺžiť čas cyklu o 15 %, čo má priamy vplyv na produktivitu. Preto pred špecifikovaním valca sme priRaydafon Technology Group Co., Limitedvždy zmapujte celý kinematický profil stroja tak, aby presne zodpovedal dĺžke zdvihu.

Ako dĺžka zdvihu ovplyvňuje montážnu stabilitu a odolnosť proti vybočeniu?

Stabilita montáže je často najviac podceňovaným dôsledkom nesprávneho výpočtu dĺžky zdvihu. Štýl montáže hydraulického valca – či už ide o vidlicu, čap, prírubu alebo výstupok – spolupôsobí s predĺženou dĺžkou zdvihu a vytvára momenty a bočné zaťaženie. V testovacom laboratóriu našej továrne sme porovnávali valce s rovnakým vŕtaním, ale rozdielnym zdvihom pri podmienkach bočného zaťaženia. Výsledky dôsledne ukazujú, že keď sa dĺžka zdvihu zvýši nad odporúčaný pomer (pomer zdvihu k vŕtaniu > 8:1 pre štandardné valce so spojovacími tyčami), valec sa stáva náchylným na vybočenie a zlyhanie montáže. Preskúmajme tento vzťah podrobne.

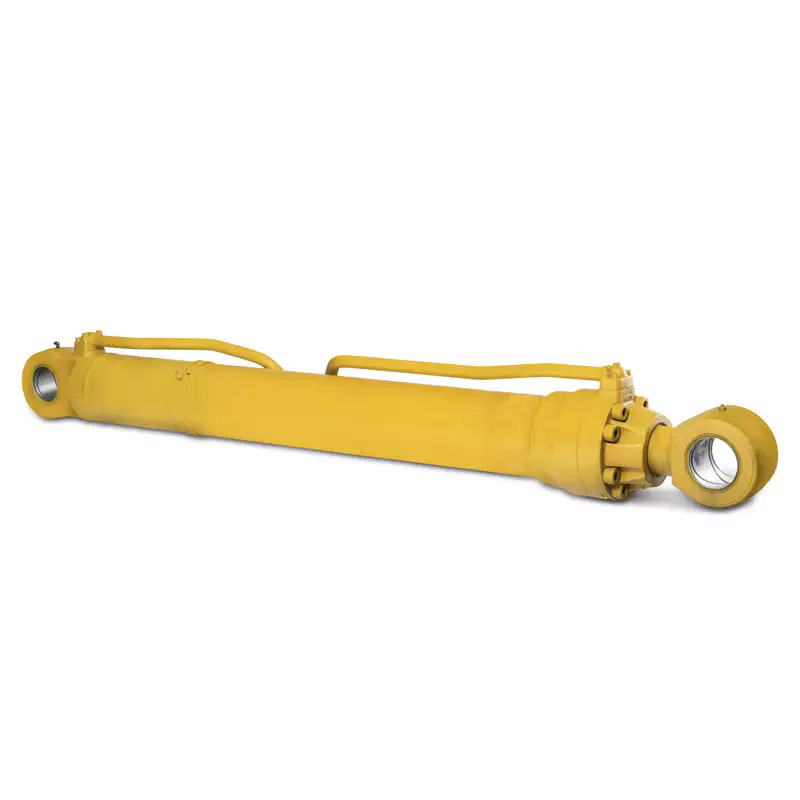

Keď sa valec vysunie, dĺžka nepodoprenej tyče sa zväčší, vďaka čomu pôsobí ako stĺp pod tlakovou silou. Ak je dĺžka zdvihu v porovnaní s priemerom tyče nadmerná, aj mierne zaťaženie môže spôsobiť trvalé ohnutie alebo katastrofické zlomenie. Toto je dôvodRaydafon Technology Group Co., Limitedvždy odporúča vypočítať kritické vzperné zaťaženie pomocou priemyselných vzorcov. Pre mobilné aplikácie, ako sú sklápače alebo rýpadlá, kde je bežné rázové zaťaženie, často zväčšujeme priemer tyče alebo začleňujeme dorazové rúrky, aby sme efektívne zmenšili nepodoprenú dĺžku bez zmeny dĺžky zdvihu.

Kľúčové parametre stability ovplyvnené dĺžkou zdvihu

• Sila stĺpca:Eulerov vzorec vzperu (Pcr = π²EI / (KL)²) ukazuje, že kritické zaťaženie klesá s druhou mocninou dĺžky zdvihu. Zvýšenie zdvihu o 20 % znižuje odolnosť proti vybočeniu približne o 30 %.
• Koncentrácia montážneho stresu:Dlhé zdvihy zosilňujú pákové sily na montážne konzoly, čapy a skrutky. Naša továreň používa analýzu konečných prvkov (FEA) na spevnenie montážnych bodov, keď zdvih presiahne 1,5 metra.
• Priehyb pri zaťažení:Predĺžené zdvihy vedú k väčšiemu vychýleniu tyče, zrýchľujú sa opotrebovanie tesnenia a spôsobujú nerovnomerné zarovnanie piestu. Riešime to použitím indukčne kalených chrómovaných tyčí, ktoré odolávajú ohybu.
• Presnosť vedenia:V prípade valcov s dlhým zdvihom náš výrobný proces zahŕňa extra dlhé bronzové ložiská na rovnomerné rozloženie radiálneho zaťaženia. Táto filozofia dizajnu je štandardom pre všetkýchHydraulický valecmodely, ktoré vyrábame.

Z praktického hľadiska náš tím nahradil množstvo konkurenčných valcov, ktoré zlyhali v dôsledku vybočenia pri dĺžkach zdvihu len 800 mm, ale s poddimenzovanými tyčami. V jednom projekte pre zhutňovač odpadu sme skonštruovali valec s dĺžkou zdvihu 1800 mm s použitím priemeru tyče 100 mm a špeciálnej dorazovej rúrky na zníženie nepodoprenej dĺžky. Výsledkom bolo zvýšenie životnosti o 300 % v porovnaní s predchádzajúcimi jednotkami. To dokazuje, že dĺžka zdvihu nie je len rozmerová špecifikácia, ale je to konštrukčné rozhodnutie kritické z hľadiska bezpečnosti. Pre akúkoľvek náročnú inštaláciu konzultujte s odborníkmi ako naprRaydafon Technology Group Co., Limitedzabezpečuje, že váš hydraulický valec odolá statickému aj dynamickému zaťaženiu v celom rozsahu zdvihu.

Prečo prispôsobenie dĺžky zdvihu zlepšuje celkovú efektivitu systému?

Zatiaľ čo štandardné dĺžky zdvihu sú široko dostupné, prispôsobenie zdvihu vašej presnej aplikácii odomkne výrazné zvýšenie efektivity. Počas desaťročí konzultácií v oblasti ťažby, stavebníctva a poľnohospodárstva som videl, že valce jednej veľkosti často ohrozujú rýchlosť, spotrebu energie a štrukturálnu integráciu. oRaydafon Technology Group Co., Limited, obhajujeme optimalizáciu dĺžky zdvihu, pretože priamo zosúlaďuje kinematiku pohonu s pracovným cyklom stroja. Tu je návod, ako presné prispôsobenie zvyšuje efektivitu systému.

Po prvé, vlastná dĺžka zdvihu eliminuje mŕtvy pohyb. Štandardné valce môžu mať extra zdvih, ktorý sa nikdy nezvykne, ale valec stále vyžaduje plný objem hydraulickej kvapaliny pre každý cyklus. Táto premrhaná kapacita zvyšuje zaťaženie čerpadla a plytvanie energiou. Presným zadaním potrebnej dĺžky zdvihu naša továreň znižuje vnútorný objem kvapaliny, čo umožňuje rýchlejšie časy odozvy a nižšie prevádzkové teploty. V nedávnom prípade pre automatizovanú lisovaciu linku sme skrátili dĺžku zdvihu o 70 mm v porovnaní so štandardným variantom, čo viedlo k o 12 % rýchlejšiemu cyklu a o 8 % nižšej spotrebe hydraulického oleja.

Výhody efektívnosti prispôsobenia zdvihu

• Znížený pokles tlaku:Kratšia dĺžka zdvihu znamená kratšiu dráhu tekutiny vo valci, čím sa znižujú tlakové straty a zlepšuje sa odozva ovládača.
• Kompaktný dizajn stroja:Vďaka presnej dĺžke zdvihu je možné zmenšiť rámy strojov, čím sa znížia náklady na materiál a celková hmotnosť. Naša továreň spolupracuje s výrobcami OEM na bezproblémovej integrácii valcov.
• Nižšie náklady na údržbu:Správna dĺžka zdvihu minimalizuje bočné zaťaženie a namáhanie tesnenia, čím sa skracujú neplánované prestoje. Naše vlastné údaje ukazujú, že valce s vlastným zdvihom majú o 30 % nižšiu frekvenciu údržby.
• Optimalizovaný výkon tlmenia:Keď je dĺžka zdvihu presne známa, môžeme navrhnúť vnútorné vankúše, ktoré plynule spomaľujú piest, čím sa znižujú otrasy a hluk na konci zdvihu.

Navyše, prispôsobená dĺžka zdvihu nám umožňuje začleniť pokročilé funkcie, ako sú integrované snímače polohy alebo uzamykacie mechanizmy bez vyčnievajúcich komponentov. Napríklad pri zdvíhacích plošinách presnosť dĺžky zdvihu zaisťuje, že plošina dosiahne presné pracovné výšky bez nadmerného predĺženia. Naša továreň používa CNC obrábanie na dosiahnutie tolerancií zdvihu ±0,5 mm, čo zaručuje opakovateľnosť v aplikáciách kritických pri polohovaní. V konečnom dôsledku sa prispôsobenie stáva všeobecnýmHydraulický valecdo komponentu zodpovedajúceho výkonu, ktorý zvyšuje účinnosť celého hydraulického systému. Keď spolupracujete sRaydafon Technology Group Co., Limitedzískate optimalizáciu dĺžky zdvihu podporovanú prísnymi inžinierskymi výpočtami a overením v reálnom svete.

Kľúčové parametre hydraulického valca: Veľkosť otvoru, Priemer tyče a Korelácia zdvihu

Pochopenie vzťahu medzi dĺžkou zdvihu a inými kritickými parametrami zabezpečuje vyvážený dizajn. Nižšie je uvedená podrobná tabuľka, ako na toRaydafon Technology Group Co., Limitedštandardizuje svojeHydraulický valecrozsah, znázorňujúci odporúčané limity zdvihu na základe priemeru otvoru a tyče pre optimálny výkon a bezpečnosť. Údaje sú odvodené z technických smerníc našej továrne a prísneho testovania v teréne.

Naša továreň zdôrazňuje, že tieto hodnoty sú východiskovými bodmi; pre zdvihy nad tieto limity začleňujeme ďalšie konštrukčné prvky, ako sú väčšie priemery tyčí, zosilnené ložiská alebo teleskopické konfigurácie. Okrem toho orientácia montáže (horizontálna vs. vertikálna) ovplyvňuje prípustnú dĺžku zdvihu, pretože vertikálne valce sú vystavené menšiemu riziku vybočenia, ale vyžadujú starostlivé zváženie poklesu piestu. KaždýHydraulický valecodRaydafon Technology Group Co., Limitedje doplnená podrobným špecifikačným listom, kde dĺžka zdvihu koreluje s vypočítanou maximálnou nosnosťou. Ponúkame tiež správy o analýze konečných prvkov pre kritické aplikácie, aby sme zaistili absolútnu spoľahlivosť.

Ostatné parametre sú závislé od dĺžky zdvihu

• Typ montáže valca:Čapové uchytenia umožňujú dlhšie zdvihy v porovnaní s prírubovými uchyteniami vďaka lepšiemu rozloženiu zaťaženia.
• Prevádzkový tlak:Vyšší tlak (až 350 barov) vyžaduje kratšie zdvihy alebo väčší priemer tyče, aby sa predišlo vybočeniu.
• Materiál tesnenia:Pre zdvihy dlhšie ako 1200 mm používame špecializované tesnenia s PTFE na udržanie nízkeho trenia a zabránenie vytláčania.
• Rozsah teplôt:Extrémne teploty môžu ovplyvniť expanziu tyče; dlhšie zdvihy vyžadujú kompenzáciu tepelného rastu.

Na základe tabuľky a týchto vzájomne závislých parametrov môžu inžinieri s istotou vybrať alebo objednať valec, ktorý vyvažuje dĺžku zdvihu s veľkosťou otvoru a silou tyče.Raydafon Technology Group Co., Limitedudržiava rozsiahly inventár komponentov, čo nám umožňuje vytvárať valce s prispôsobenými dĺžkami zdvihu bez dlhých dodacích lehôt. Táto flexibilita zaisťuje, že získate precízne navrhnuté riešenie, ktoré maximalizuje výkon aj nákladovú efektívnosť.

Zhrnutie a záverečné odporúčania

Dĺžka zdvihu je oveľa väčšia ako len obyčajný cestovný rozmer; je základným kameňom funkčnosti, bezpečnosti a účinnosti hydraulického valca. V tejto príručke sme skúmali, ako dĺžka zdvihu ovplyvňuje odolnosť proti vybočeniu, stabilitu montáže, životnosť tesnenia, odozvu systému a celkovú konštrukciu stroja. Výber správnej dĺžky zdvihu – či už prostredníctvom starostlivého výberu zo skladu alebo vlastného inžinierstva – sa priamo premieta do skrátených prestojov, nižších celkových nákladov na vlastníctvo a zvýšenej prevádzkovej bezpečnosti. oRaydafon Technology Group Co., Limited, prístup našej továrne integruje pokročilé simulačné nástroje, vedu o materiáloch a desaťročia praktických skúseností s cieľom dodať hydraulické valce, ktoré vynikajú v najnáročnejších prostrediach.

Pri každom novom projekte alebo modernizácii odporúčame začať s komplexnou analýzou kinematických požiadaviek aplikácie, profilov zaťaženia a montážnych obmedzení. Náš inžiniersky tím je pripravený pomôcť vám pri definovaní ideálnej dĺžky zdvihu a súvisiacich parametrov. Nedovoľte, aby dĺžka ťahu bola dodatočným nápadom – spojte sa s výrobcom, ktorý ju považuje za kritickú premennú dizajnu. KontaktovaťRaydafon Technology Group Co., Limiteddnes, aby sme prediskutovali vaše požiadavky na hydraulický valec a vyžiadali si prispôsobenú cenovú ponuku. Naša továrenská záruka a globálna sieť podpory zaisťujú, že vaše zariadenie bude fungovať na maximum, cyklus po cykle.

FAQ: Bežné otázky o výbere dĺžky zdvihu
