Hydraulický valec výložníka pre mini rýpadlo
  • Hydraulický valec výložníka pre mini rýpadloHydraulický valec výložníka pre mini rýpadlo
  • Hydraulický valec výložníka pre mini rýpadloHydraulický valec výložníka pre mini rýpadlo

Hydraulický valec výložníka pre mini rýpadlo

Raydafon vyrába hydraulické valce výložníka pre mini rýpadlá vo vlastnej továrni v Ningbo v Číne. Štandardné priemery otvorov sa pohybujú od 50 mm do 125 mm s priemerom tyče od 25 mm do 75 mm, zdvihom do 1000 mm, maximálnym ťahom 361 kN pri 29,4 MPa a rozsahom pracovných teplôt -20 °C až +70 °C. Hlaveň je kovaná z vysoko pevnej legovanej ocele a vývrt je presne brúsený, čím sa znižuje vnútorné trenie a poskytuje sa presné ovládanie výložníka pri nízkej rýchlosti. Vstavaná dvojitá tesniaca štruktúra s importovanou gumou odolnou voči opotrebovaniu a vonkajším stieračom chráni tesniaci okraj pred prachom a vlhkosťou, čím predlžuje životnosť o viac ako 40 %. Vonkajšok prúta a hlavne sú antikorózne ošetrené proti dažďu, blate a umývaniu. Vŕtanie, tyč, zdvih, montážne stredy a polohy portov sú vyrábané podľa výkresu pre OEM montáž alebo výmenu na strojoch triedy 1–8 ton. Pošlite svoj model rýpadla alebo originálny výkres na cenovú ponuku do 24 hodín.

Hydraulický valec výložníka pre mini rýpadlo – vŕtanie 50–125 mm, zdvih do 1000 mm

Valec výložníka je baranidlo, ktoré zdvíha a spúšťa výložník mini rýpadla a je to valec, ktorý zaberá najviac zaťaženia v celom stroji. Raydafon vykováva hlaveň z vysoko pevnej legovanej ocele, brúsi vývrt, aby sa znížilo vnútorné trenie, a utesňuje ho usporiadaním dvojitého tesnenia pre prašné podmienky. Dodáva sa ako príslušenstvo OEM alebo ako náhradný valec vyrobený podľa vášho pôvodného výkresu.

  • 50 – 125 mmPriemer otvoru
  • 25 – 75 mmPriemer tyče
  • ≤ 1000 mmMŕtvica
  • 361 kNMaximálny ťah
  • -20 až +70 °CPracovná teplota
01 / PREHĽAD

Hydraulický valec výložníka pre mini rýpadlo – OEM a náhradný zdroj

Valec výložníka je umiestnený medzi rámom stroja a výložníkom a je to komponent, ktorý zdvíha celú hornú konštrukciu rýpadla. Na mini rýpadle pracuje baranidlo s kratším zdvihom ako stroj bežnej veľkosti, ale pri vysokom pracovnom cykle, často tisíckach cyklov denne pri komunálnych, terénnych a farmárskych prácach. Táto kombinácia – krátky zdvih, vysoký počet cyklov, prašné prostredie – je to, na čo musí odpovedať špecifikácia, a nie samotná sila.

Raydafon vyrába tento valec vo vlastnej továrni v Ningbo v Číne pre výrobcov strojov aj pre trh s náhradnými dielmi. Štandardné priemery otvorov sú od 50 mm do 125 mm s priemerom tyče od 25 mm do 75 mm, zdvihom do 1000 mm a maximálnym ťahom 361 kN, s rozsahom pracovných teplôt -20 °C až +70 °C. Súvisiace valce z rovnakej továrne zahŕňajú širšiehydraulický valec rýpadlarozsah,hydraulický valec lyžice pre malé rýpadloktorý s ním pracuje na rovnakom stroji ahydraulický valeckatalóg týkajúci sa iných mobilných strojov.

02 / ŠPECIFIKÁCIE

Technické špecifikácie

  • Názov produktuHydraulický valec výložníka pre mini rýpadlo
  • Priemer otvoru50 mm – 125 mm
  • Priemer tyče25 mm – 75 mm
  • Mŕtvica≤ 1000 mm
  • Maximálny ťah361 kN
  • Maximálny tlak29,4 MPa
  • Pracovná teplota-20 °C až +70 °C
  • Materiál hlavneVýkovok z vysokopevnej legovanej ocele, presný brúsený vývrt
  • UtesnenieDvojitá tesniaca štruktúra s dovážanou gumou odolnou voči opotrebovaniu
  • Povrchová úpravaVonkajšok tyče a hlavne s antikoróznou úpravou
  • MontážStrojové kreslenie — kolíkové, vidlicové alebo prírubové usporiadanie
  • PrispôsobenieVývrt, tyč, zdvih, montážne stredy, poloha portu, farba laku

Štandardná špecifikácia pre valec výložníka mini rýpadla.

Parameter Hodnota
Priemer otvoru 50 mm – 125 mm
Priemer tyče 25 mm – 75 mm
Mŕtvica ≤ 1000 mm
Maximálny ťah 361 kN
Tlak 29,4 MPa
Pracovná teplota -20 °C až +70 °C

Ako súvisí ťah a vŕtanie:maximálny ťah 361 kN platí pre najväčší vývrt v rozsahu 29,4 MPa. Menší otvor vytvára proporcionálne menšiu silu pri rovnakom tlaku – vŕtanie 50 mm pri 29,4 MPa dáva približne 57,7 kN, vŕtanie 63 mm asi 91,6 kN a vŕtanie 80 mm asi 147,8 kN. Vždy špecifikujte vŕtanie spolu so systémovým tlakom, pretože o vŕtaní rozhoduje ťah, ktorý váš stroj potrebuje, nie naopak.

03 / DETAIL PRODUKTU

Detail produktu

Fotografie a referenčné pohľady na valec výložníka, ktorý vyrábame pre mini rýpadlá.

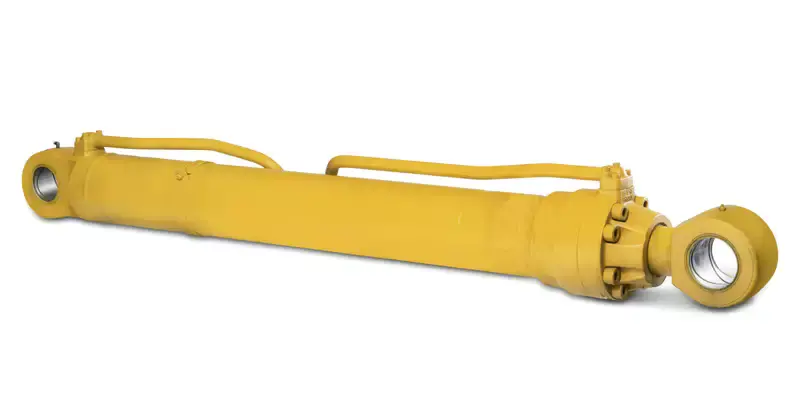

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Hydraulický valec výložníka pre mini rýpadlo – hlaveň, tyč a montážne konce.

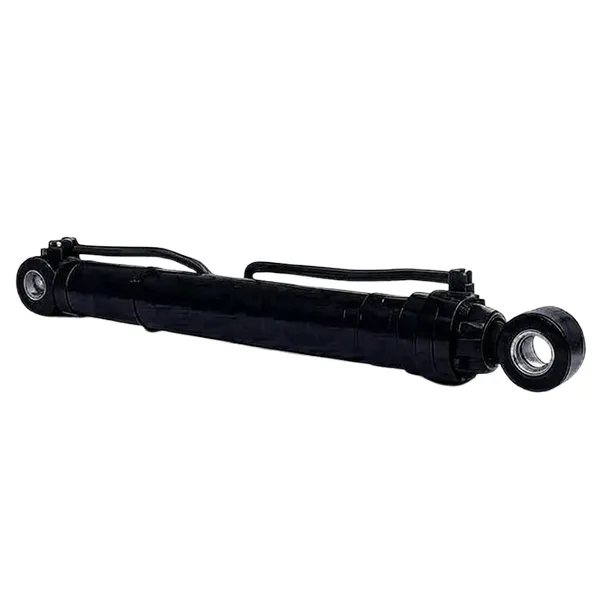

Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Hlaveň z kovanej legovanej ocele s presne brúseným vývrtom.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Rozmery a montážne referencie – pred objednávkou overte na vašom stroji.

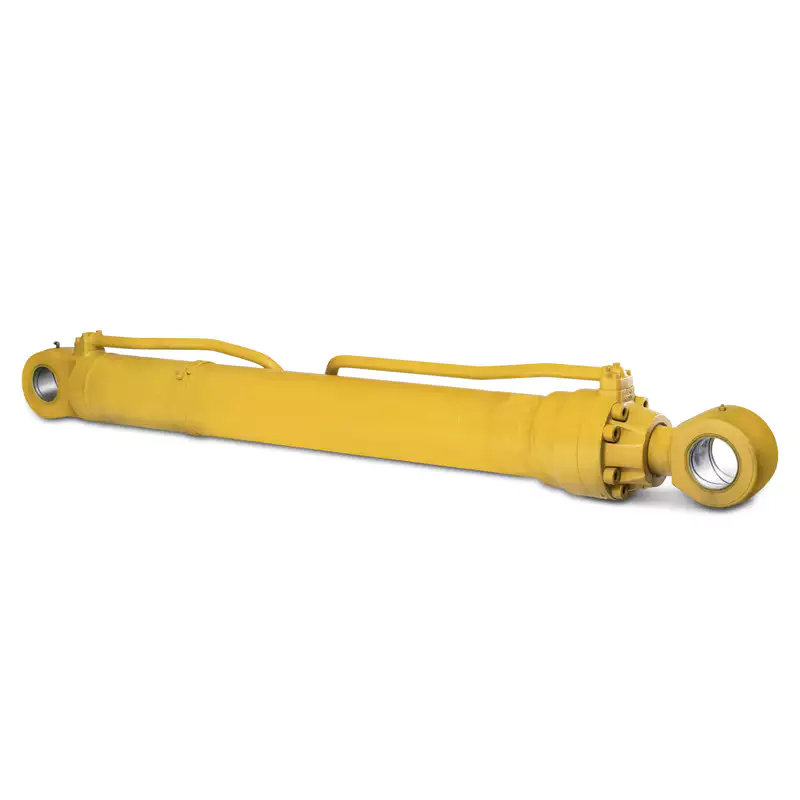

Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Povrch tyče a usporiadanie dvojitého tesnenia.
04 / STAVBA

Vlastnosti a konštrukcia produktu

Kovaná hlaveň a brúsený vývrt

Hlaveň je vykovaná z vysokopevnostného zliatinového materiálu a nie opracovaná z rúrkového materiálu, čo poskytuje rovnomernejšiu štruktúru zŕn a lepšiu odolnosť proti únave na závitových a zváraných koncoch. Vŕtanie je potom precízne vybrúsené, takže tesnenie piesta prebieha proti konzistentnej povrchovej úprave; práve táto povrchová úprava udržuje koeficient vnútorného trenia nízky – približne o 30 % nižší ako nebrúsený vývrt v našom porovnávacom teste – a to je dôvod, prečo sa výložník môže stále presne posúvať, keď stroj pracuje v stiesnenom priestore, kde na centimetroch záleží.

Dvojité tesnenie pre prašné miesta

Každý valec používa vstavanú dvojitú tesniacu štruktúru s dovážanou gumou odolnou proti opotrebovaniu. Vnútorné tesnenie udržuje hydraulický tlak, zatiaľ čo vonkajší stierač zadržiava prach a vlhkosť od tesniaceho okraja, čo je usporiadanie, na ktorom záleží pri práci na mieste: jediné tesnenie, ktoré sa nechá bežať znečistené, spôsobuje pomalé presakovanie, ktoré sa nakoniec stane netesnosťou. V prevádzke táto konštrukcia predlžuje životnosť valca o viac ako 40 % v porovnaní s usporiadaním s jedným tesnením a znižuje frekvenciu, kedy musí stroj vychádzať z práce kvôli údržbe.

Vyrobené podľa geometrie vášho stroja

Vŕtanie, tyč, zdvih, montážne stredy a polohy portov sú vyrábané podľa výkresu. Pre náhradný valec je to kritická časť – montážne stredy a priemery čapov sa musia presne zhodovať s výložníkom a rámom stroja, preto pošlite pôvodný výkres, model stroja alebo namerané rozmery poškodeného valca a my spojíme rozhranie pred cenovou ponukou. V celom rade sú k dispozícii rôzne konfigurácie zdvihu a tlaku, aby vyhovovali komunálnym, terénnym a poľnohospodárskych úlohám.

05 / KOMPATIBILITA

Strojová kompatibilita

Tento valec výložníka sa dodáva pre minirýpadlá v triede približne 1 až 8 ton, kde sú priemery vŕtania v rozsahu 50–125 mm štandardné. Montuje sa ako originálne vybavenie aj ako náhrada na stroje okrem iného nasledujúcich značiek:

  • Kubota
  • Yanmar
  • Takeuchi
  • Bobcat
  • Caterpillar
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Poznámka:názvy značiek sú uvedené len na označenie tried strojov, do ktorých je tento valec bežne namontovaný. Raydafon je nezávislý výrobca a nie je prepojený s týmito značkami, nie je nimi autorizovaný ani nie je originálnym dodávateľom vybavenia pre tieto značky. Pred objednávkou si vždy potvrďte montážny výkres vášho konkrétneho modelu.

Nie ste si istí, aké vŕtanie a zdvih potrebuje váš stroj? Pošlite model rýpadla, vŕtanie existujúceho valca a priemer tyče, jeho dĺžku medzi kolíkmi a tlak v systéme a my potvrdíme konfiguráciu.

06 / APLIKÁCIE

Aplikácie

Mini rýpadlá sa kupujú, pretože sa hodia tam, kde stroje plnej veľkosti nemôžu, a to je presne to miesto, kde na ovládaní valca výložníka záleží najviac.

Mestská údržba ciest

Pokládka potrubia a opravy poklopov v úzkych uličkách, kde sa musí výložník posúvať do pozície, a nie otáčať. Presné nízkorýchlostné ovládanie znižuje riziko zasiahnutia podzemných rozvodov alebo hotových povrchov.

Rekultivácia a výsadba sadov

Odstraňovanie starých pňov stromov a príprava nových pozemkov so zdvihnutým a spúšťaným ramenom okolo stojacich stromov. Riadený pohyb zabraňuje poškodeniu ovocných stromov, ktoré musia zostať na mieste.

Stavebné a demolačné práce

Búranie nízkych stien a zdvíhanie ľahkých stavebných materiálov, kde stabilný výkon pri meniacej sa záťaži udržuje prevádzku predvídateľnú pre operátora a bezpečnú pre každého, kto pracuje v blízkosti.

Ochrana vody v poľnohospodárskej pôde

Rezanie drenážnych priekop do kontrolovanej hĺbky a šírky, čo je možné zopakovať len vtedy, ak valec výložníka drží polohu pod zaťažením namiesto toho, aby sa unášal, keď lopata narazí na odpor.

Terénne a záhradné úpravy

Zrovnávanie, hĺbenie a premiestňovanie pôdy na stiesnených obytných pozemkoch, kde kompaktný stroj s presným ovládaním ramena zanecháva čistejšiu povrchovú úpravu a menej manuálneho upratovania.

Výmena a oprava

Priama výmena ryhovaného, ​​ohnutého alebo netesného valca výložníka na existujúcom stroji, vyrobeného podľa pôvodného výkresu alebo meranej vzorky tak, aby boli kolíky a porty zarovnané.

07 / PREČO RAYDAFON

Výhody produktu

  • Priama dodávka z továrneValec je kovaný, opracovaný, zostavený a testovaný vo vlastnej továrni Raydafon, takže medzi vami a výrobou neexistuje žiadna obchodná marža a výkresy plus náhradné tesnenia zostávajú k dispozícii počas životnosti stroja.
  • Nižšie vnútorné treniePresné brúsené vŕtanie a prispôsobená vôľa tesnenia piestu znižujú vnútorné trenie, čo sa prejavuje plynulejším ovládaním nízkych otáčok a menším množstvom tepla generovaného v hydraulickom oleji počas dlhých zmien.
  • Tesnenie vytvorené pre podmienky staveniskaDvojité tesnenie s vonkajšou stierkou je určené skôr pre prach a vlhkosť ako pre čistú dielňu, čo predlžuje životnosť o viac ako 40 % a šetrí neplánované prestoje.
  • Rozsah zdvihov a tlakovKonfigurácia vŕtania, tyče, zdvihu a tlaku môže byť prispôsobená stroju a nie vynútenie najbližšej katalógovej veľkosti, čo je dôležité pri výmene valca na modeli, ktorý sa už nevyrába.
  • Antikorózna povrchová úpravaVonkajšok tyče a hlavne sú ošetrené proti korózii, takže valec prežije dážď, blato a umývanie bez jamiek na povrchu, ktoré ničia tesnenia.
  • Výmena na základe výkresuPošlite originálny výkres, model stroja alebo namerané rozmery a náhrada sa vyrobí na toto rozhranie, takže kolíky, porty a montážne stredy pasujú bez úpravy na mieste.

Ťah, životnosť tesnenia a servisný interval závisia od zvoleného otvoru, tlaku v systéme, pracovného cyklu a toho, ako dobre je filtrovaný hydraulický olej stroja. Dajte nám model rýpadla a pracovný tlak a my potvrdíme vŕtanie a zdvih oproti zaťaženiu, ktoré valec skutočne unesie.

08 / Často kladené otázky KUPUJÚCEHO

Časté otázky kupujúcich

  • Aké vŕtanie, zdvih a tlak pokrýva tento valec výložníka mini rýpadla?Priemer vŕtania od 50 mm do 125 mm, priemer tyče od 25 mm do 75 mm, zdvih do 1000 mm a maximálny tlak 29,4 MPa. Maximálny ťah je 361 kN pri najväčšom vývrte; menšie otvory produkujú proporcionálne menšiu silu pri rovnakom tlaku, takže otvor by mal byť vybraný z ťahu, ktorý váš stroj potrebuje.
  • Môžete nahradiť môj konkrétny model rýpadla?áno. Pošlite model stroja, pôvodný výkres alebo nameraný otvor, priemer tyče, zdvih, dĺžku od kolíka po kolík a podrobnosti o montáži poškodeného valca. Potvrdíme rozhranie a vyrobíme valec tak, aby zodpovedal, čím sa vyhneme problémom s montážou, ktoré vznikajú pri použití všeobecnej veľkosti.
  • Aký je rozdiel medzi maximálnym ťahom a tlakom?Tlak je hydraulický tlak, na ktorý je valec dimenzovaný, v tomto prípade 29,4 MPa. Ťah je sila, ktorú vytvára tlak na plochu piesta, a preto sa mení s priemerom vŕtania — 361 kN pri vŕtaní 125 mm, ale len asi 57,7 kN pri vŕtaní 50 mm pri rovnakom tlaku.
  • V akom teplotnom rozsahu môže valec pracovať?Štandardný pracovný rozsah je -20 °C až +70 °C. V prípade strojov pracujúcich mimo tohto rozsahu alebo s hydraulickým olejom, ktorý je teplejší, nám povedzte nepretržitú teplotu oleja a my potvrdíme materiál tesnenia a špecifikáciu, ktorá mu vyhovuje.
  • Ako je valec chránený proti prachu a vode?Používa dvojitú tesniacu štruktúru s dovážanou gumou odolnou proti opotrebovaniu a vonkajším stieračom, takže tesniaci okraj je chránený pred prachom a vlhkosťou. Toto usporiadanie je určené skôr pre podmienky na mieste ako pre čisté prostredie a predlžuje životnosť o viac ako 40 %.
  • Aké informácie potrebujete uviesť a je možné dodať náhradné tesnenia?Model stroja, priemer otvoru a tyče, zdvih, pracovný tlak, typ montáže a množstvo – čím viac ich pošlete, tým rýchlejšie potvrdíme návrh. Súpravy tesnení a náhradné komponenty sú k dispozícii samostatne, takže stroj možno po zlyhaní tesnenia vrátiť do prevádzky bez výmeny celého valca. Cenová ponuka je zvyčajne do 24 hodín.
09 / SÚVISIACE

Súvisiace produkty a ďalšie čítanie

Vyžiadajte si cenovú ponuku na valec výložníka mini rýpadla

Pošlite model rýpadla, priemer vŕtania a tyče, zdvih, pracovný tlak, typ montáže a množstvo – alebo originálny výkres. Potvrdíme konfiguráciu proti vášmu stroju a odpovieme s cenou a dodacím termínom do 24 hodín.

Pošlite dopyt

* Maximálny ťah 361 kN platí pre najväčší vývrt v rozsahu 29,4 MPa. Pred objednávkou potvrďte vŕtanie, zdvih a montážne rozmery vášho stroja. Názvy značiek sa používajú iba na označenie tried strojov a nevyjadrujú žiadnu príslušnosť.
