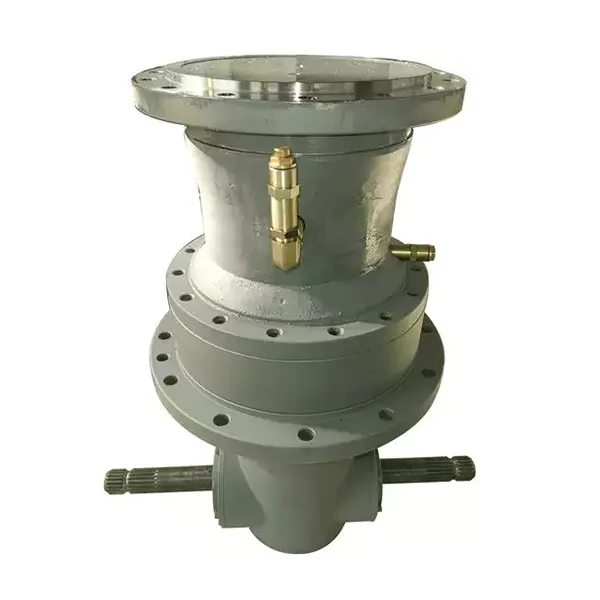

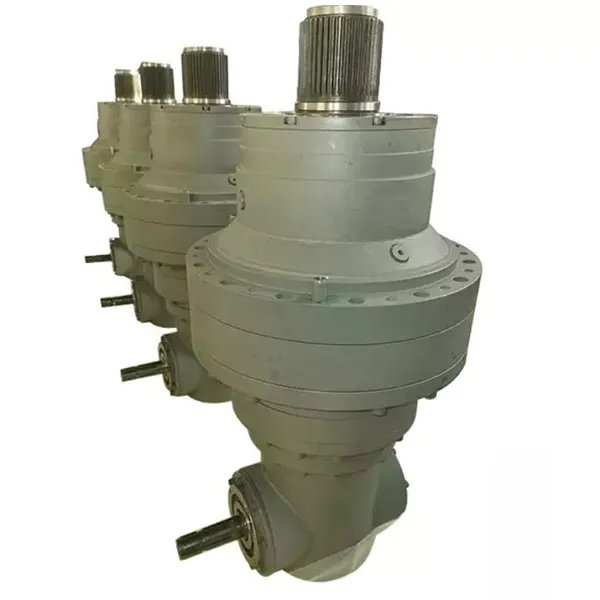

Planetárna prevodovka

Raydafon, Priame dodávky továrne na vysokokvalitné reduktory v Číne, ako spoľahlivý výrobca a dodávateľ, poskytujeme planétové reduktory so stabilným výkonom, kompaktnou štruktúrou a rozumnou cenou, vhodné pre automatizačné zariadenia, vysoko zaťažený prevodový systém a presné riadiace pole, aby sme splnili potreby obstarávania domácich a zahraničných zákazníkov na vysoký krútiaci moment, dlhú životnosť a vysokú účinnosť.

Planétový reduktor Raydafon využíva štruktúru z vysoko pevnej legovanej ocele, ozubené koleso je nauhličované a kalené a presne brúsené, tvrdosť povrchu zubov dosahuje HRC60±2, odolnosť proti únave je silná a nosnosť je oveľa vyššia ako pri tradičnom redukčnom mechanizme. Je prijatý vnútorný trojzubový symetrický dizajn záberu, účinnosť prenosu môže dosiahnuť viac ako 95%, prevádzka je stabilná, hluk je nízky a výstupný krútiaci moment je rovnomerný. Je obzvlášť vhodný pre servosystémy, elektrické valce, priemyselné roboty, kolesové mobilné podvozky, prenosové vedenia a zdvíhacie zariadenia atď., ktoré majú vysoké požiadavky na presnosť a odozvu výkonu.

RaydafonPlanetárna prevodovkaposkytuje jednostupňové, dvojstupňové a trojstupňové konštrukčné kombinácie s pomermi otáčok 3:1~200:1 a podľa potreby môže rozšíriť výber výstupného krútiaceho momentu a redukčného pomeru; výstupné formy zahŕňajú kľúčový hriadeľ, drážkovaný hriadeľ, typ príruby a prispôsobené neštandardné rozhranie, aby vyhovovalo požiadavkám na inštaláciu rôznych zariadení. Všetky produkty spoločnosti prešli dynamickým testom vyváženia a testom sústrednosti, aby sa zabezpečila vysokorýchlostná prevádzka bez trasenia a tepla, čo výrazne zlepšilo celkovú stabilitu zariadenia.

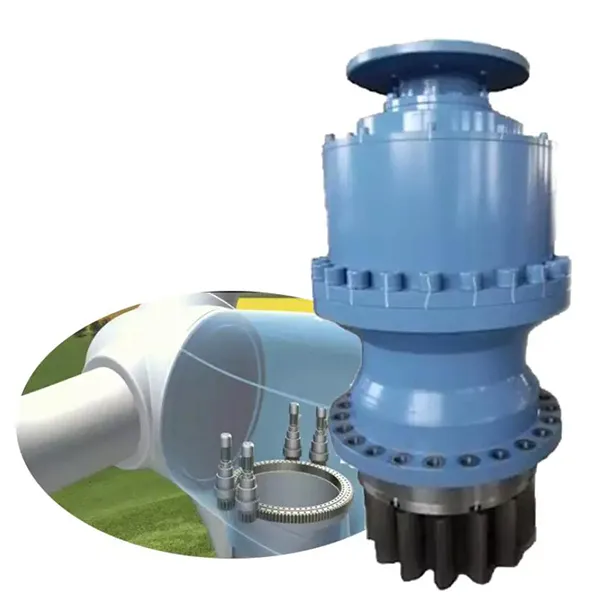

Planétové reduktory vyrábané spoločnosťou Raydafon sa široko používajú v automatizovaných montážnych linkách, baliacich strojoch, CNC zariadeniach, dopravných zariadeniach, strojárskych pásových podvozkoch, systémoch riadenia veternej energie a ďalších oblastiach. Majú vynikajúci výkon v oblasti odolnosti, prispôsobivosti a cenovej konkurencieschopnosti a sú dobre prijímané domácimi a zahraničnými zákazníkmi. Či už ste integrátor, výrobca kompletných strojov alebo poskytovateľ služieb údržby, môžeme vám poskytnúť cenovo výhodné riešenia prevodov a stabilnú podporu dodávok.

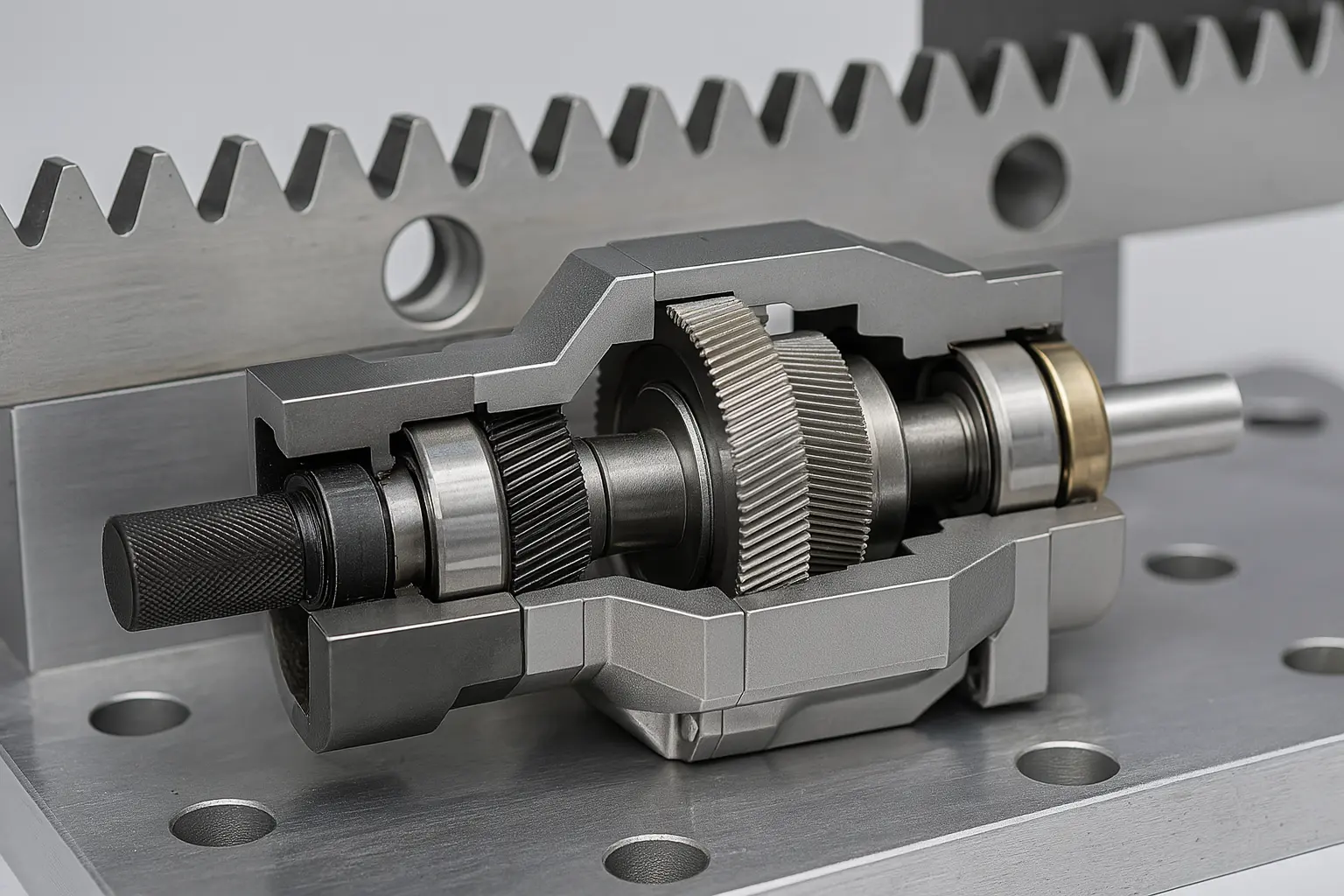

Ako funguje planétová prevodovka

Základná konštrukcia planétového reduktora pozostáva z troch kľúčových častí: centrálne centrálne koleso (pastorok na vstupnom konci), súprava planétového kolesa, ktorá sa okolo neho otáča, a vnútorný krúžok ozubeného kolesa omotaný zvonku. Sila sa prenáša z motora, pričom najprv poháňa centrálne koleso, aby sa otáčalo, a potom centrálne koleso poháňa niekoľko planétových kolies, ktoré sa otáčajú. Tieto planétové kolesá sa otáčajú pri otáčaní pozdĺž centrálneho kolesa a nakoniec prenášajú výkon na výstupný hriadeľ cez planétový unášač, ktorý je na nich pripevnený.

Táto metóda „multi-tooth meshing“ umožňuje rozdelenie sily medzi viacero ozubených kolies, čo má nielen plynulý výstup a nízku hlučnosť, ale má aj silnejšiu nosnosť ako bežné konštrukcie ozubených kolies. Planétové reduktory Raydafon môžu poskytovať vyšší krútiaci moment za rovnakých objemových podmienok, s kompaktnou konštrukciou, vhodnou pre zariadenia s obmedzeným inštalačným priestorom, ale vysokými požiadavkami na prenosový výkon, ako sú servosystémy, automatizované robotické ramená, moduly pásového pohonu, baliace stroje atď.

Prevodový pomer planétového reduktora závisí od prevodového pomeru a počtu stupňov. Vo všeobecnosti môže jeden stupeň dosiahnuť 310:1, dvojstupňový môže byť rozšírený na 20100:1 a dokonca aj trojstupňová kombinácia môže byť vytvorená pre pracovné podmienky, ktoré vyžadujú väčší redukčný pomer. Raydafon poskytuje štandardnú štruktúru rýchlostného pomeru a podporuje prispôsobenú kaskádovú kombináciu, nastavenie výstupnej rýchlosti a rozsahu krútiaceho momentu podľa potrieb zákazníka.

Pretože vnútorný planétový prevod neustále mení polohu sily počas otáčania, ozubené koleso sa rovnomerne opotrebováva a celý stroj má dlhšiu životnosť. Okrem toho používame ozubené kolesá z tvrdenej legovanej ocele, presné ložiská a štandardy montáže s nízkou vôľou, vďaka čomu je reduktor nielen stabilný vo výstupe, ale aj s vysokou presnosťou polohovania, vhodný na opakované štartovanie a zastavovanie, vpred a vzad a v podmienkach nízkej zotrvačnej záťaže.

Hlavnými výhodami planétových reduktorov sú vysoká účinnosť, vysoká hustota krútiaceho momentu, malá veľkosť a dobrá regulácia sústrednosti. Raydafon má vyspelé riešenia v oblasti dizajnu ozubených kolies, mazacieho systému, prispôsobenia výstupných prírub atď., ktoré dokážu pokryť skutočné potreby rôznych priemyselných systémov. Ak hodnotíte optimalizáciu prevodového systému, dokážeme rýchlo zosúladiť vhodný model a kombináciu konštrukcie podľa parametrov motora a požiadaviek na zaťaženie, ktoré poskytnete. Vitajte na konzultácii výberu.

Ako vypočítať prevodový pomer planétovej prevodovky

Pri použití alebo výbere planétového reduktora je výpočet prevodového pomeru (redukčný pomer) základným a kritickým krokom. Prevodový pomer určuje rýchlosť a krútiaci moment výstupného hriadeľa a má priamy vplyv na prevádzkovú účinnosť zariadenia a prispôsobenie zaťaženia. Pri navrhovaní planetárneho redukčného systému Raydafon zosúladí vhodnú štruktúru pomeru rýchlosti podľa skutočných potrieb, aby sa zabezpečilo stabilné a efektívne používanie.

Vzorec na výpočet prevodového pomeru planétového reduktora v skutočnosti nie je zložitý. Najbežnejšou štruktúrou je, že centrálne koleso je aktívne, vnútorný krúžok je pevný a unášač planét je na výstupe. Podľa tejto štruktúry je vzorec na výpočet prevodového pomeru:

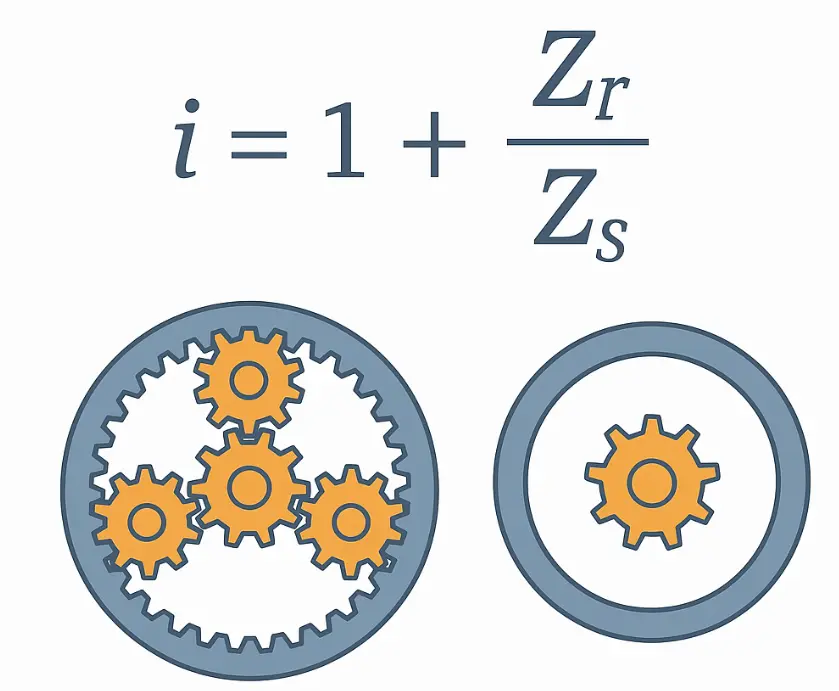

Prevodový pomer i = 1 + (Zr / Zs)

kde:

Zr je počet zubov na vnútornom krúžku

Zs je počet zubov na slnečnom kolese

Pre jednoduchý príklad: Ak je počet zubov na centrálnom kolese 20 a počet zubov na vnútornom krúžku je 60, potom je prevodový pomer:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

To znamená, že motor sa otočí 4-krát, výstupný hriadeľ sa otočí 1-krát a redukčný pomer je 4:1.

V planétových reduktoroch navrhnutých spoločnosťou Raydafon pokrýva bežne používaný prevodový pomer rozsah 3:1 až 100:1, čo sa dosahuje kombináciou jednostupňových, dvojstupňových alebo trojstupňových štruktúr.

Jednostupňová štruktúra Zvyčajne je pomer rýchlosti 3 ~ 10

Dvojstupňová štruktúra Pomer rýchlosti je 15 ~ 100

Trojstupňová štruktúra Vhodné pre vysoko zaťažené nízkorýchlostné príležitosti, ktoré vyžadujú väčší redukčný pomer

Okrem výpočtu rýchlostného pomeru je tiež dôležité poznamenať, že planétové skupiny rôznych úrovní budú prekrývať vnútorné trenie, čo bude mať mierny vplyv na účinnosť. Preto za predpokladu, že pomer otáčok umožňuje, skúste zvoliť efektívnejšiu kombináciu nízkej úrovne.

Raydafon môže odporučiť primeraný prevodový pomer a konštrukčnú úroveň na základe otáčok motora, požiadaviek na výstupnú rýchlosť, záťažového momentu a ďalších údajov poskytnutých zákazníkom a poskytnúť nákresy parametrov a návrhy na výber, ktoré vám pomôžu vyhnúť sa chybám v počiatočnej fáze výberu a zabezpečiť spoľahlivú prevádzku zariadenia. Ak si nie ste istí výpočtom prevodového pomeru, môžete nás tiež priamo kontaktovať a my vám pomôžeme s výpočtom a prispôsobením vhodného modelu.
