Planetárna prevodovka s pohonom Yaw pre veternú turbínu
  • Planetárna prevodovka s pohonom Yaw pre veternú turbínuPlanetárna prevodovka s pohonom Yaw pre veternú turbínu
  • Planetárna prevodovka s pohonom Yaw pre veternú turbínuPlanetárna prevodovka s pohonom Yaw pre veternú turbínu

Planetárna prevodovka s pohonom Yaw pre veternú turbínu

Planétová prevodovka s pohonom Yaw pre veternú turbínu – 12 veľkostí rámu, 1 000 – 80 000 N·m, pomery 297:1 – 2 153:1, kryt z tvárnej liatiny s trojitým tesnením IP67 pre miesta od -40 °C do +60 °C. Súkolie sú nauhličované a brúsené na HRC 58–62; plávajúci planétový nosič udrží chybu prenosu v rozmedzí 0,08° pri zaťažení nárazmi. Podpora otočného ložiska namontovaná na prírube akceptuje priamo príruby motora IEC s možnosťou výstupu s drážkou alebo integrovaným pastorkom. Pošlite svoj moment natočenia gondoly, rám motora a triedu korózie na mieste – do 24 hodín vám vrátime zodpovedajúci 2D výkres rozhrania a cenovú ponuku priamo z výroby.

Systém vybočenia · Vietor na pevnine a na mori

Planetárna prevodovka s vychýleným pohonom pre veternú turbínu – údaje o výbere, veľkosti rámu a cenová ponuka od výrobcu

Kúpa otočného pohonu nie je o výbere pomeru z grafu. Ide o prispôsobenie sa vášmu najvyššiemu momentu vybočenia gondola, trieda soľnej hmly vášho webu a príruba motora, ktorú už máte na poličke. Raydafon vyrába túto planétovú prevodovku s otáčavým pohonom v dvanástich veľkostiach rámu, takže výrobcovia OEM na pevnine a na mori môžu špecifikovať jednotka, ktorá sa priskrutkuje priamo na vežu bez opätovného opracovania rozhrania. Pošlite nám svoj nákladný kufrík gondoly a vrátime priradený výkres – nie stránku katalógu.

  • 1 000 – 80 000 N·mNominálny výstupný krútiaci moment
  • 297:1 – 2 153:1Dostupné prevodové pomery
  • IP67Trojité tesnenie, hodnotené ako soľná hmla
  • -40 °C / +60 °CPrevádzkové okno

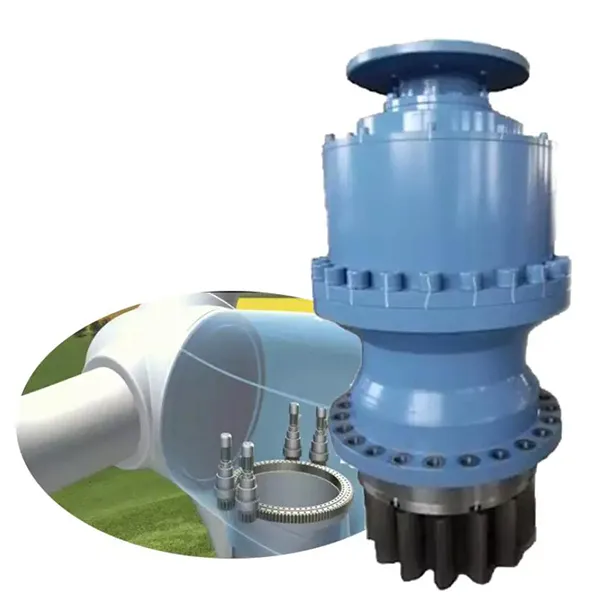

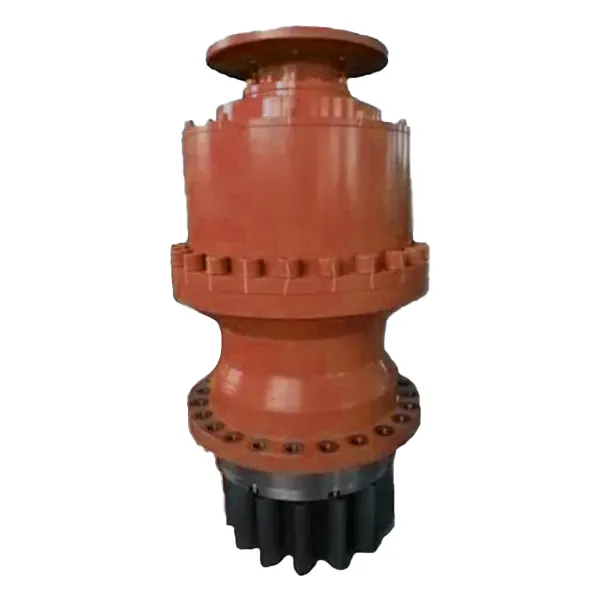

Pohľady na produkt a výrez

Čo odlišuje túto prevodovku od štandardnej planétovej jednotky

Pohon vybočenia trávi svoj život držaním rotora vo vetre a korekciou malých uhlov tisíckrát za deň pri zaťažení nárazmi. Tento pracovný cyklus trestá ozubenie a tesnenie oveľa viac ako nepretržitý chod prenos robí. Štyri rozhodnutia o dizajne tejto jednotky to priamo riešia.

01

Zdieľanie záťaže na troch až štyroch planétach

Viacstupňové planetárne usporiadanie rozdeľuje vstupný krútiaci moment na každú planétu v sieti, čím reže jeden zub plošné zaťaženie približne o 40 % v porovnaní s usporiadaním s paralelnými hriadeľmi. Na stroji s výkonom 3 MW vrchol moment sa rozprestiera na niekoľkých kontaktných dráhach namiesto jednej, čo je to, čo neustále odďaľuje boky zubov po rokoch korekcií vybočenia.

02

Karburizovaná a brúsená prevodovka, HRC 58–62

Ozubené kolesá z legovanej ocele prechádzajú nauhličovaním a kalením, potom úpravou profilu na kompenzáciu priehyb pri zaťažení. Tvrdosť povrchu pristáva v pásme HRC 58–62 s húževnatým jadrom za ním. Dynamický Hluk nameraný na skúšobnej stolici zostáva pod 65 dB(A) – výrazne pod 80 dB(A) typických pre staršie yaw prevodovky. Pozrite si našepresná výroba ozubených koliespre celý procesný reťazec.

03

Jednodielne puzdro z tvárnej liatiny, trojité tesnenie IP67

Puzdro je odliate ako jedno telo z tvárnej liatiny (QT400-18AL), tepelne spracované na pevnosť v ťahu asi 600 MPa. Žiadne deliace čiary neznamenajú žiadnu cestu pre vlhkosť. Trojstupňové tesniace usporiadanie — perové tesnenie, labyrint a bariéra proti mastnote – má krytie IP67 proti posypu soli, prachu a výkyvom od -40 °C do +60 °C vidieť na miestach v Severnom mori a púšti.

04

Pripravené na senzor a použiteľné v teréne

Voliteľne môžu byť špecifikované snímače vibrácií a teploty ložísk, ktoré sa čítajú cez okraj modul, ktorý signalizuje drift približne 72 hodín pred vážnym zlyhaním. Ložiská sú premazávateľné a tesnenia áno bezúdržbový, takže modul možno vytiahnuť a znova namontovať na vežu. Modulárna zostava reže jednotlivo prestoje služby o približne 60 % v porovnaní s tradičným zásobníkom.

Výkonnostné parametre

Všeobecná špecifikácia — Planetárna prevodovka s Yaw Drive
Rozsah výstupného krútiaceho momentu 1 000 – 80 000 N·m
Prevodové pomery i = 300 – 2 000
Podpora Podpera otočného ložiska, namontovaná na prírube
Elektrická brzda DC a AC typ
Výstupný hriadeľ Drážkované alebo s integrovaným pastorkom; výstupné hriadele podopreté ložiskami pre veľké zaťaženie
Použiteľné motory IEC elektromotory

Veľkosť rámu, pomer a typ brzdy sa vyberajú podľa momentu natočenia gondoly a príruby motora. Ak váš web nesie triedu vysokej turbulencie, požiadajte o stĺpec zníženého krútiaceho momentu.

Veľkosti rámov, krútiaci moment a pomery

Štandardné veľkosti rámu — nominálny a špičkový statický výstupný krútiaci moment
Typ Nominálny výstupný krútiaci moment (N·m) Špičkový statický výstupný krútiaci moment (N·m) pomer (i)
700 l 1 000 2 000 297 – 2 153
701 l 2 000 4 000 297 – 2 153
703AL 2 500 5 000 278 – 1 866
705AL 5 000 10 000 278 – 1 866
706BL4 8 000 15 000 203 – 2 045
707AL4 12 000 25 000 278 – 1 856
709AL4 18 000 30 000 278 – 1 856
711BL4 35 000 80 000 256 – 1 606
710L4 25 000 50 000 329 – 1 420
711L4 35 000 80 000 256 – 1 606
713L3 50 000 100 000 250 – 1 748
715L4 80 000 140 000 269 ​​– 1 390

Nie ste si istí, ktorý rám sa hodí? Pošlite nám priemer gondoly, výkon motora na zatáčanie a požadovanú rýchlosť otáčania inžiniersky stôl a my vám vrátime zodpovedajúci typ do troch pracovných dní.

Ako Yaw Drive prenáša krútiaci moment do gondoly

  1. Centrálne koleso preberá vstup motora

    Motor na otáčanie poháňa centrálne koleso, ktoré je príkonom vlaku. Pretože slnečná súprava je malý v porovnaní s ozubeným kolieskom, rýchlo sa otáča a má nízky krútiaci moment – čo je presne to, čo IEC motor je dobrý.

  2. Planéty sa kotúľajú medzi slnkom a vnútorným prstencom

    Tri alebo štyri planétové kolesá zaberajú súčasne s centrálnym kolesom a vnútorným ozubeným kolesom. Každý planéta sa pri otáčaní okolo Slnka otáča na svojom vlastnom ložisku, takže zaťaženie je skôr zdieľané sústredené na jeden pár zubov.

  3. Planétový nosič poskytuje výstup s nízkou rýchlosťou a vysokým krútiacim momentom

    Nosič zbiera orbitálny pohyb každej planéty a odovzdáva ho výstupnému hriadeľu — drážkovanému resp s integrovaným pastorkom — ktorý poháňa otočný krúžok a otáča gondolu. Zníženie sa nastavuje pomocou počet zubov prstenca a slnka plus počet planét v sieti.

  4. Plávajúci nosič absorbuje momentové výkyvy spôsobené nárazmi

    Keď sila vetra spôsobí kolísanie otočného momentu, konštrukcia plávajúceho nosiča umožňuje premiestnenie ozubených kolies mierne, aby aspoň tri zuby zostali v kontakte. Údaje na skúšobnom zariadení a v teréne ukazujú pretrvávajúcu chybu prenosu vnútri 0,08° pod ±12 % kolísanie momentu, oproti približne 0,3° pre konvenčný paralelný hriadeľ jednotka. Elastická podpora – vysoko tlmiaca guma kombinovaná s kovovými podložkami – preberá vysokofrekvenčný šok von skôr, ako dosiahne bok zuba.

  5. Tlaková cirkulácia a rozprašovacie mazanie ho udržiava v chlade

    Rotujúce ozubené kolesá vrhajú olej do olejového kanála skrine, zatiaľ čo čerpadlo zásobuje planétové ložiská okolo 8 l/min. Pri -25 °C si systém stále udržuje viskozitu v pásme ISO VG 320, takže sa ozubené kolesá neodierajú studený štart. Špirálový olejový kanál spárovaný s chladiacimi rebrami prenáša teplo do krytu; pod nepretržitým natáčanie olejovej vane zostáva pod 60 °C, teda asi o 12 °C chladnejšie ako pri bežnom usporiadaní, čo spomaľuje starnutie maziva.

Čo hovoria operátori po inštalácii

"Osemnásť mesiacov na platforme v Severnom mori bez zlyhania. Tesnenie a antikorózny dizajn nám ublížili." výdavky na údržbu približne o 40 % a odozva na vybočenie v podmienkach tajfúnu je približne o 25 % rýchlejšia ako jednotky, ktoré sme prevádzkovali predtým. Umiestnenie gondoly sa drží na ±0,15°, čo zvýšilo ročnú generáciu o takmer 8 %. Keď sa objavil problém s motorovým prispôsobením, ich inžinieri ho vyriešili na diaľku za tri hodiny.“

Hans MüllerTechnický manažér obstarávania, EnerWind Energy Group, Nemecko

"Týmito vychýleniami sme dodatočne vybavili 3 MW areál v kalifornskej púšti. Zvládajú 60 °C deň-noc hojdať sa, bežať asi o 30 % tichšie ako staré prevodovky a držať polohu ± 0,1° – to jediné sa pohybovalo efektívnosť výroby až o 7 %. Popredajný tím vykonáva štvrťročné kontroly a vymieňa opotrebované filtre mazív predtým, než sa stali problémom.“

Lucas ThompsonGreenPower Renewables, Spojené štáty americké

„Šesť mesiacov do škótskeho offshore projektu pri priemernej rýchlosti vetra 12 m/s: nulový únik, nulový abnormálny stav hluk a odozva vybočenia o 20 % rýchlejšia ako pôvodné riešenie, ktoré pridalo 9 % k vetru efektívnosť. Ich technický tím s nami zostal od uvedenia do prevádzky cez monitoring dát až po dokonca preladili parametre mazania, čo by malo predĺžiť životnosť približne o 15 %.

Ethan CarterWindHorizon Energy, Spojené kráľovstvo

Ste pripravení špecifikovať svoj Yaw Drive?

Povedzte nám svoj moment natočenia gondoly, rám motora a triedu korózie na mieste. Odpovieme odporúčaním veľkosť rámu, 2D výkres rozhrania a cenovú ponuku priamo z výroby – zvyčajne do 24 hodín. Celý sortiment dostupné na našomprevodovka veternej turbínystránku alebo si prezerať širšiu stránkuplanétová prevodovkaséria.

Vyžiadajte si cenovú ponuku z výroby
Odoslať dopyt
