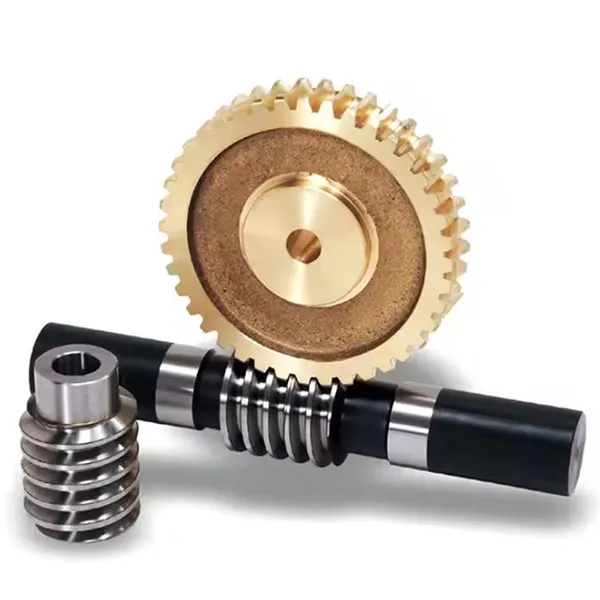

Duplexné červové ozubené koleso

Špecifikácia produktu

Dvojité alebo dvojité olovené závitovkové koleso obsahuje závitovku s bokmi navrhnutými s mierne odlišnými modulmi a kvocientmi priemerov, ktoré vytvárajú odlišné uhly predstihu na každom profile zubov. Výsledkom je postupné zväčšovanie hrúbky zubov pozdĺž dĺžky závitovky a zužovanie medzier závitov, čo umožňuje presné riadenie vôle.

Na závitovkovom kolese vytvárajú rôzne moduly jedinečné koeficienty modifikácie dodatku a priemery valivého kruhu na každom boku, čím vytvárajú odlišné predné a zadné profily. Hrúbka zubov a medzery však zostávajú konzistentné po celom obvode kolesa.

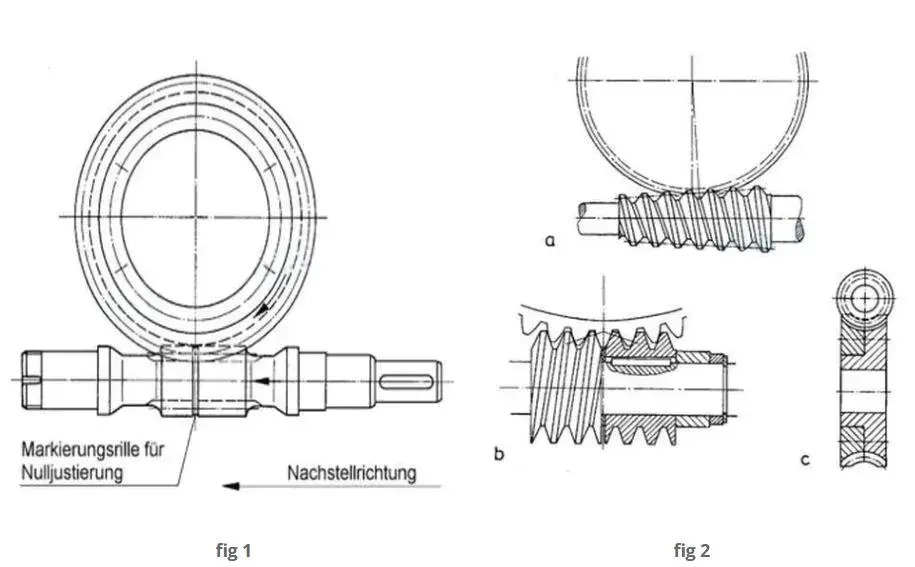

Vôľa sa nastavuje axiálnym posunutím závitovky, aby sa zarovnala vhodná hrúbka zuba s kolesom, čím sa dosiahne požadovaná úroveň vôle (pozri obr. 1). Táto metóda umožňuje jednoduché a presné ladenie vôle počas inštalácie a plynulé nastavenie pre opotrebované prevody bez ovplyvnenia kontaktu zubov alebo záberu.

Alternatívne metódy nastavenia vôle zahŕňajú: úpravu stredovej vzdialenosti pomocou excentrického náboja pre závitovkový hriadeľ a koleso; axiálny pohyb kužeľovej závitovky (obr. 2a); rozdelenie šneku na dve časti, ktoré je možné vzájomne otáčať alebo posúvať (systém Ott, obr. 2b); alebo rozdelením kolesa na dva nastaviteľné disky (obr. 2c).

Montáž Pozor Poznámka

Naše Raydafon Duplex Worms Gear majú rôzne moduly zubov na ľavej a pravej strane, takže šnekové prevody musia byť počas inštalácie presne zarovnané. Tu je niekoľko kľúčových krokov na zapamätanie:

Pred inštaláciou skontrolujte značku smeru montáže. Každé dvojité šnekové koleso a šnekové koleso má na sebe šípku, ktorá je inštalačným "kompasom". Pri montáži spredu sa musíte uistiť, že šípky šnekového kolesa a šnekového kolesa ukazujú rovnakým smerom (pozri obrázok 3). Ak je smer šípky obrátený alebo nesprávne zarovnaný, stredová vzdialenosť závitovkového kolesa bude príliš veľká a nezmestí sa. Aj keď je sotva namontovaný, záber ozubených kolies bude mať problémy a nebude trvať dlho, kým sa zuby klepú alebo zaseknú, čo bude veci zdržovať!

Overenie referenčnej polohy

V-drážka (60°, hĺbka 0,3 mm) na obvode hrotu duplexného závitovkového zuba označuje referenčný zub. Súkolesie dosahuje takmer nulovú vôľu (±0,045), keď je tento referenčný zub zarovnaný so stredom otáčania závitovkového kolesa v špecifikovanej stredovej vzdialenosti „a“ (pozri obr. 4).

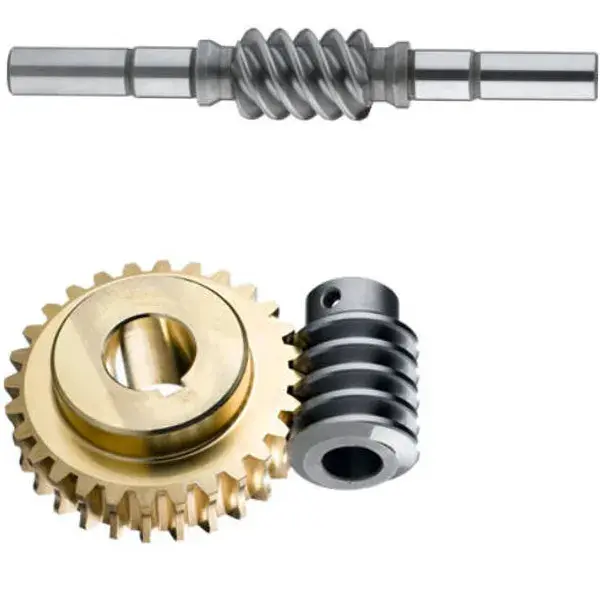

Vlastnosti produktu

Raydafon, dlhoročný výrobca v oblasti mechanických prevodoviek v Číne, je už dlho dôveryhodným dodávateľom mnohých výrobcov strojov tým, že zákazníkom poskytuje vysokokvalitné duplexné závitovkové prevody za prijateľné ceny s vynikajúcou zručnosťou vlastných továrenských majstrov. Naše produkty sú navrhnuté pre zložité pracovné podmienky a vďaka trom hlavným výhodám je prevádzka zariadenia bezstarostnejšia.

Dizajn s dvojitým modulom, efektívnejšia prevodovka: Duplexné závitovkové prevody Raydafon používajú rôzne moduly na povrchu ľavého a pravého zuba, rovnako ako inštalácia „dvojitého motora“ na zariadenie. Závitovkové kolesá zo zliatiny medi s vysokou pevnosťou sú zladené s presnými závitovkami z kovanej legovanej ocele. Po ôsmich ručných brúseniach je záber tesný a nešmýka sa a účinnosť prevodu je o 20 % vyššia ako u bežných šnekových prevodov. Továreň na textilné stroje v Zhejiang oznámila, že po výmene našich duplexných závitoviek sa spotreba energie zariadenia výrazne znížila.

Dvojstupňová prevodovka, vysoký krútiaci moment a nízka hlučnosť: Jedinečná štruktúra dvojstupňovej prevodovky zdvojnásobuje krútiaci moment duplexných závitovkových prevodov, pričom hlučnosť chodu je ešte nižšia. Či už ide o presné dolaďovanie ťažkých obrábacích strojov alebo nepretržitú prevádzku veľkých dopravných zariadení, dá sa ľahko zvládnuť. Továreň na spracovanie potravín v Guangdongu uviedla, že zariadenie pri chode vydávalo veľa hluku, ale po prechode na naše produkty je dielňa oveľa tichšia.
