Planetárna prevodovka Auger Drive série PGA pre kŕmny mixér
  • Planetárna prevodovka Auger Drive série PGA pre kŕmny mixérPlanetárna prevodovka Auger Drive série PGA pre kŕmny mixér
  • Planetárna prevodovka Auger Drive série PGA pre kŕmny mixérPlanetárna prevodovka Auger Drive série PGA pre kŕmny mixér

Planetárna prevodovka Auger Drive série PGA pre kŕmny mixér

Planétové prevodovky s pohonom šneku série PGA sú skonštruované pre miešačky krmiva TMR a kŕmne zariadenia poháňané z vývodového hriadeľa traktora s 540 otáčkami za minútu. Nepretržitý krútiaci moment sa pohybuje od 3 810 N·m (PGA-502) do 42 000 N·m (PGA-4203/4204), s pomermi od 11,1:1 do 662,8:1 a štandardnými vstupnými drážkami 1" 3/8 Z6 alebo 1" 3/4 Z20. Ozubené kolesá a hriadele sú z vysoko pevnej legovanej ocele, nauhličené plynom na tvrdosť povrchu zubov približne HRC58; Jednodielne liatinové puzdro používa dvojité tesnenie podľa IP65 na prach, kal a umývanie. Vyrába Raydafon vo vlastnej dielni ISO 9001 v Ningbo v Číne pre výrobcov OEM mixérov a ako náhradnú jednotku pre farmy a predajcov. Vlastné pomery, výstupné príruby a montážne plochy vyrobené podľa výkresu. Pošlite svoj model mixéra alebo výkres na potvrdený výber a cenovú ponuku do 24 hodín.

Planetárna prevodovka Auger Drive série PGA pre kŕmny mixér

Planetárny reduktor poháňaný vývodovým hriadeľom s 540 otáčkami za minútu pre mixéry a podávače stravy TMR, ktorý poskytuje nepretržitý krútiaci moment 3 810 – 42 000 N·m s pomermi od 11,1:1 do 662,8:1. Liatinový kryt, nauhličované ozubenie z legovanej ocele, dvojité tesnenie a krytie IP65 pre každodennú prácu v prachu, blate a umývaní.

  • 3 810 – 42 000Trvalý krútiaci moment (N·m)
  • 11,1:1–662,8:1Dostupné pomery
  • 540 ot./minMenovitá vstupná rýchlosť
  • IP65Ochrana proti prachu a vode

Planetárna prevodovka série PGA Auger Drive pre miešačky krmiva a vozne TMR

Séria PGA je pohonná jednotka závitovky, ktorá je umiestnená medzi vývodovým hriadeľom traktora a miešacou skrutkou miešačky krmiva. Vstup 540 otáčok za minútu z traktora je redukovaný prostredníctvom planétového stupňa na nízku rotáciu s vysokým krútiacim momentom, ktorú závitovka potrebuje na zdvíhanie a skladanie siláže, sena a koncentrátu bez zastavenia. Pretože dráha zaťaženia je zdieľaná medzi niekoľkými planétovými prevodmi, pohon zostáva dostatočne kompaktný na to, aby sa priskrutkoval na prednú alebo bočnú dosku mixéra, pričom stále vytvára nepretržitý krútiaci moment od 3 810 N·m na najmenšom modeli po 42 000 N·m na najväčšom.

Spoločnosť Raydafon vyrába sériu PGA vo svojej vlastnej dielni v Ningbo v Číne podľa systému kvality ISO 9001 a dodáva ju výrobcom miešačiek a kŕmidiel ako OEM jednotku, ako aj predajcom ako náhradnú prevodovku. Ak je váš stroj poháňaný vývodovým hriadeľom, spárujte ho s aVývodový hriadeľ pre miešačky krmiva; ak váš mixér používa skosený stupeň namiesto planetárneho, porovnajteprevodovka miešača krmivarozsah na tej istej stránke.

Čo je planétová prevodovka Auger Drive a ako funguje?

Planétová prevodovka s pohonom šneku je koaxiálny reduktor, v ktorom centrálne koleso poháňa niekoľko planétových kolies, ktoré sa otáčajú vo vnútri prstencového kolesa, pričom sú nesené planétovým nosičom. Krútiaci moment je preto prenášaný cez viacero zubových kontaktov naraz namiesto jedného páru, a preto planétová jednotka unesie veľké zaťaženie miešačky v krátkom, okrúhlom kryte a preto odoláva otrasom, ktoré nastanú, keď sa plná závitovka rozbehne v zamrznutom alebo zhutnenom krmive.

V kŕmnej miešačke je postup priamočiary: vývodový hriadeľ traktora pri 540 ot./min., planetárne zníženie na približne 5–50 ot./min. na hriadeli závitovky a násobenie krútiaceho momentu, ktoré umožňuje pomerne malému traktoru otáčať veľkou miešacou skrutkou. To je tiež dôvod, prečo si sériu PGA vyberajú farmy s malými traktormi — prevodovka, nie traktor, dodáva extra silu otáčania. Rovnaký princíp platí pre silážne a bioplynové kŕmidlá, kde kontinuálna nízkorýchlostná rotácia záleží viac ako maximálna rýchlosť.

Technické špecifikácie a modelový rad

Všetky modely sú dimenzované na vstupnú rýchlosť 540 ot./min. Posúvaním tabuľky do strán zobrazíte každý stĺpec.

Model Trvalý krútiaci moment (N·m) Maximálny krútiaci moment (N·m) Pomer i Vstupný hriadeľ
Jednostupňové a dvojstupňové modely
PGA-502 3,810 7 620 12:36–15:51 1"3/8 Z6
PGA-1002/3 8 500 17 000 16.8–30.6 1"3/4 Z20
PGA-1202 11 600 23 200 11.1–19.4 1"3/4 Z20
PGA-1602/3 15 700 31 400 13,4–47,5 1"3/4 Z20
PGA-1702/3 15 700 31 400 13,4–47,5 1"3/4 Z20
PGA-2102/3 21 000 47 000 12,1–62,1 1"3/4 Z20
PGA-2502 23 780 48 000 13.6–23.6 1"3/4 Z20
PGA-3003/4 30 760 61 520 25,7–84,4 1"3/4 Z20
PGA-4203 42 000 142 000 27,8–91,4 1"3/4 Z20
Modely s vysokým pomerom pre veľké vertikálne miešačky a podávače bioplynu
PGA-1603 15 700 31 400 24,4–116,9 1"3/4 Z20
PGA-1703 15 700 31 400 24,4–116,9 1"3/4 Z20
PGA-2103 21 000 47 000 31,8–126,5 1"3/4 Z20
PGA-2503 23 780 48 000 35,7–142,2 1"3/4 Z20
PGA-3004 30 760 61 520 97,4–612,3 1"3/4 Z20
PGA-4204 42 000 142 000 105,4–662,8 1"3/4 Z20
  • Maximálny krútiaci moment je prerušovaný vrchol, ktorý prevodovka akceptuje počas štartovania naloženej závitovky; kontinuálny krútiaci moment je hodnota pre neprerušovanú miešaciu činnosť.
  • Zobrazené možnosti vstupného hriadeľa sú štandardné profily 1" 3/8 Z6 a 1" 3/4 Z20 PTO. Iné drážky, veľkosti otvorov a rozmery výstupnej príruby môžu byť spracované podľa vášho výkresu.
  • Pomery mimo rozsahu uvedeného pre daný rámec možno niekedy dosiahnuť kombináciou stupňov — pošlite požadovanú výstupnú rýchlosť a my vám to potvrdíme.

Ako si vybrať správny model PGA pre váš mixér

  1. Prispôsobte rám výkonu traktora a veľkosti závitovky.Malé mixéry s výkonom 40–80 hp zvyčajne používajú PGA-502 alebo PGA-1002/3; vozne TMR strednej triedy s výkonom 80 – 150 k zvyčajne používajú PGA-1602/3 až PGA-2502; veľké vertikálne miešačky a podávače bioplynu prechádzajú na PGA-3004 alebo PGA-4204.
  2. Skontrolujte nepretržitý krútiaci moment oproti svojej povinnosti.Porovnajte požadovaný krútiaci moment závitovky mixéra s priebežným údajom v tabuľke, nie so špičkovým údajom. Špičková hodnota je priestor pre spustenie, nie pracovné hodnotenie.
  3. Potvrďte vstupný hriadeľ.Väčšina traktorov v Európe a Severnej Amerike používa 1"3/8 Z6 pri 540 otáčkach za minútu, zatiaľ čo väčšie stroje používajú 1"3/4 Z20. Nesprávny spline je najčastejšou chybou zoradenia, ktorú vidíme.
  4. Skontrolujte montáž a hladinu oleja.Skontrolujte vzor skrutiek, výstupnú prírubu a polohu olejovej náplne oproti rámu mixéra tak, aby jednotka sedela v uhle uvedenom v príručke.
  5. Naplánujte si interval údržby.Použite triedu oleja a interval výmeny v príručke; môžeme dodať písomný plán údržby so zásielkou, ak ho váš servisný tím potrebuje na záručné záznamy.

Nie ste si istí, ktorý rám sa hodí? Pošlite značku mixéra, priemer závitovky, výkon traktora a požadovanú rýchlosť závitovky — naši inžinieri pred objednávkou potvrdia model a pomer.

Detail produktu

Obe fotografie nižšie predstavujú jednotku série PGA, ktorú vyrábame: zmontovanú prevodovku s odlievanou skriňou a vstupom PTO a rozmerový výkres použitý na kontrolu montáže.

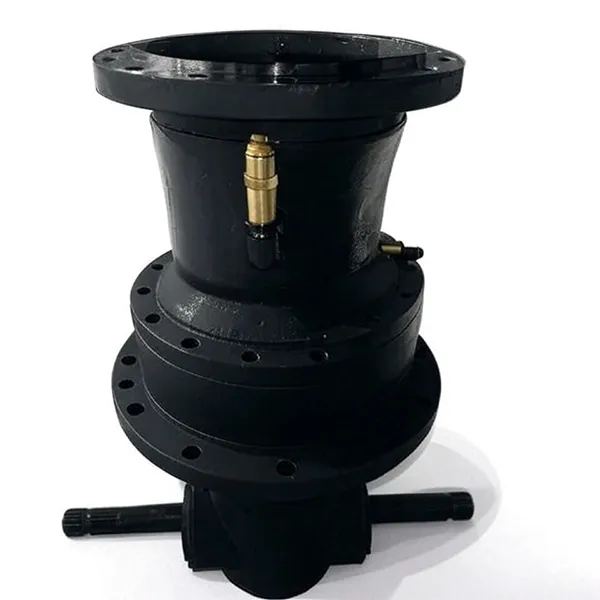

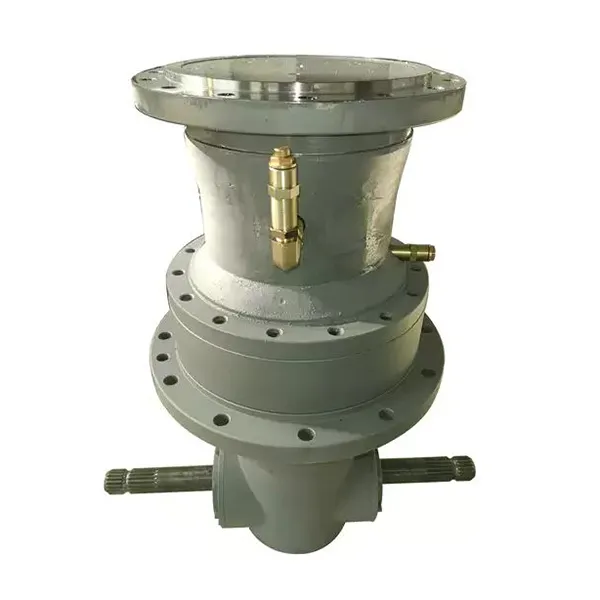

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Planétová prevodovka s pohonom šneku série PGA – liatinový kryt, planétový redukčný stupeň a vstupný hriadeľ vývodového hriadeľa.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Obrys a montážne rozmery planétovej prevodovky kŕmneho mixéra série PGA.

Materiály, tesnenie a kvalita konštrukcie

Ozubené kolesá a tepelné spracovanie

Ozubené kolesá a hriadele sú opracované z vysoko pevnej legovanej ocele a nauhličené plynom, následne kalené na tvrdosť povrchu zubov približne HRC58, pričom jadro zostáva dostatočne pevné, aby absorbovalo nárazy. Táto kombinácia dáva rade PGA odolnosť proti opotrebovaniu pri abrazívnej siláži a toleranciu opakovaných zaťažených štartov, a to je dôvod, prečo môže byť rovnaký rám ponúkaný v širokom rozsahu pomerov bez zmeny vonkajšieho obalu.

Puzdro a tesnenie

Skriňa je jednodielne liatinové teleso, ktoré udržuje ložiskové otvory sústredné a tlmí vibrácie, ktoré by prenášalo vyrobené puzdro. Dvojité tesnenie na vstupnom a výstupnom konci zadržiava mazivo vnútri a zabraňuje prenikaniu prachu, kalu a umývacej vody, čo dáva jednotke úroveň ochrany IP65. Maznice a plniaci bod oleja sú umiestnené tak, aby bolo možné vykonávať rutinnú údržbu s miešačkou v pracovnej polohe.

Testovanie pred odoslaním

Každá prevodovka je spustená a skontrolovaná pred zabalením: chod naprázdno, aby sa potvrdila hladká rotácia a olejové tesnenie, overenie vôle a kontaktného vzoru na súprave a konečná kontrola vstupného drážkovania a výstupnej príruby. Testovacie záznamy môžu byť pripojené k prepravným dokumentom, keď váš projekt vyžaduje zdokumentované dôkazy.

Kľúčové výhody pre operátorov kŕmnych miešačiek

  1. Nižšie náklady na palivo.Vysoká účinnosť prenosu znamená menšie straty výkonu medzi vývodovým hriadeľom a závitovkou, čo znižuje spotrebu paliva približne o 30 % pri porovnateľnej miešacej práci.
  2. Rýchlejší štart, žiadne predhrievanie.Súprava rýchlo dosiahne pracovný stav, takže ranné dávky a doplňovacie zmesi nevyžadujú dlhé zahrievanie.
  3. Stabilné vysokorýchlostné miešanie.Presná súprava prevodov udržuje stabilnú rýchlosť závitovky pri sene, siláži a koncentráte, takže kŕmna dávka sa rovnomerne premiešava namiesto stratifikácie.
  4. Hladší, dlhotrvajúci pohon.Symetrické planetárne usporiadanie vyrovnáva prenosovú silu, čím sa znižuje zablokovanie a mechanické opotrebenie celej hnacej sústavy.
  5. Automatické radenie prevodových pomerov pri zaťažení.Jednotka sa spustí v režime s vysokým krútiacim momentom, ktorý rozdrví zhutnené alebo zmrazené krmivo, a potom sa prepne do rýchlejšieho režimu pre zvyšok dávky.
  6. Pracuje s malotraktormi.Zosilnenie krútiaceho momentu umožňuje menšiemu a lacnejšiemu traktoru poháňať rovnakú závitovku, čím sa väčšie stroje uvoľnia pre iné poľné práce.
  7. Dlhšia životnosť hnacieho ústrojenstva PTO.Nízky rozbehový krútiaci moment znižuje rázy na vývodový hriadeľ traktora a spojku hriadeľa, čím sa intervaly výmeny spojky predlžujú 2- až 3-krát.
  8. Tichšia a stabilnejšia prevádzka.Viaczubová sieť pohlcuje prenosové vibrácie, znižuje hluk a riziko uvoľnenia spojovacích prvkov.
  9. Jednoduchšia obsluha.Automatické radenie redukuje manuálne zásahy, takže operátor sleduje dávku a stroj a nie prevodovku.
  10. Zdokumentovaná kvalita.Výroba podľa ISO 9001, opracovaná a zmontovaná vo vlastnej továrni, s náhradnými dielmi a technickou podporou po dodaní.

Vyššie uvedené hodnoty úspor paliva a servisných intervalov sú založené na našej konštrukcii prevodovky a typickej prevádzke miešačky krmiva; skutočné výsledky závisia od traktora, dávky a prevádzkových podmienok.

Dostupné konfigurácie a montáž

Séria PGA sa dodáva ako pevná, kompaktná planétová prevodovka, ktorá sa spája do troch bežných usporiadaní mixérov. Povedzte nám, ktorý z nich vyrábate alebo prevádzkujete, a podľa toho sa nastaví výstupná príruba, montážna plocha a poloha naplnenia oleja.

Nákladné miešačky

Pohon šneku prevzatý z vývodového hriadeľa motora nákladného automobilu alebo hydromotora cez prevodovku, s krytom namontovaným na prednej doske miešača.

Samohybné stroje

Prevodovka namontovaná na pohyblivom podvozku, kde planétové usporiadanie s nízkymi vibráciami chráni prevodovku pred nárazmi pri jazde.

Pevné a stacionárne miešačky

Nepretržitá prevádzka na bioplynových staniciach, napájacích centrách a stacionárnych zariadeniach TMR, kde je možné plánovať chladenie oleja a servisný prístup.

Aplikácie

Séria PGA poháňa rotáciu kŕmnych miešačiek a kŕmnych systémov pre bioplynové stanice. Typické inštalácie zahŕňajú:

  • Vertikálne a horizontálne miešačky krmív a diétne kŕmidlá TMR
  • Šnekové a závitovkové dopravníky v kŕmnych centrách a kŕmnych kuchyniach na farmách
  • Linky na miešanie siláže a slamy, kde je potrebné rozdrviť zhutnený materiál
  • Miešačky surovín pre bioplynové stanice a dávkovacie závitovky pracujúce v nepretržitej prevádzke
  • Rozhadzovače podstielky a steliva využívajúce rovnaký princíp pohonu šneku
  • Retrofit výmena opotrebovaných prevodoviek na existujúcich miešačkách iných značiek

Ak váš stroj nie je v tomto zozname, opíšte použitie a pracovný cyklus. Prevodovka, ktorá vyhovuje stacionárnemu podávaču bioplynu, môže vyžadovať inú špecifikáciu oleja alebo montážny uhol pre vozeň TMR namontovaný na kamióne.

Zákaznícke recenzie

★★★★★

Robert MartinezDodávateľ potrubí a zariadení staveniska, Houston, USA

Tieto planétové prevodovky sme použili na ropovode na pobreží Mexického zálivu, kde sú soľná hmla a konštantné vibrácie normálne. Počas šiestich mesiacov nepretržitej prevádzky zostali jednotky stabilné bez merateľných zmien v presnosti záberu ozubených kolies. Teraz riadia naše zváracie polohovadlo a držia rameno stabilne aj na nerovnom prílivovom teréne. Pre ďalšiu fázu potrubia sú na našom zozname schválených dodávateľov.

★★★★★

Sophie DuboisVýrobný manažér, závod na výrobu automobilových dielov, Lyon, Francúzsko

Dva roky na našej lisovacej linke a presnosť polohovania sa stále drží v rozmedzí ±0,02 mm, dokonca aj na tenkom hliníkovom plechu. Náš výnos pri prvom prechode sa po prechode na tieto jednotky zlepšil o približne 15 % a prevodovky nepotrebovali nič okrem plánovaných výmen oleja.

★★★★★

Marco RossiNákupca údržby, Textilné stroje, Taliansko

Mal som obavy z rozdielu napätia medzi Európou a Čínou a ich inžinieri cez noc pripravili adaptačný plán a dodali dvojnapäťový riadiaci modul. Drevená prepravka dokonca obsahovala správne mazivo a príručku údržby v taliančine s miestnym kontaktom na náhradné diely. Montážne rozhranie presne zodpovedalo nášmu hnaciemu hriadeľu tkáčskeho stavu bez axiálneho pohybu počas uvádzania do prevádzky.

Časté otázky kupujúcich

  • Ktorý model PGA je vhodný pre môj kŕmny mixér?Prispôsobte výkon traktora, priemer závitovky a požadovanú rýchlosť závitovky kontinuálnemu stĺpu krútiaceho momentu: miešačky s výkonom 40 – 80 hp zvyčajne používajú PGA-502 alebo PGA-1002/3, vozne TMR s výkonom 80 – 150 hp PGA-1602/3 až PGA-2502 a veľké vertikálne miešačky alebo podávače bioplynu PGA204 alebo PGA2004. Pošlite nám podrobnosti o vašom mixéri a my vám potvrdíme model a pomer.
  • Aký je rozdiel medzi trvalým krútiacim momentom a maximálnym krútiacim momentom?Nepretržitý krútiaci moment je hodnota pre neprerušované miešanie; maximálny krútiaci moment je prerušovaný vrchol, ktorý jednotka akceptuje, keď sa spustí zaťažený závitovkový dopravník. Dimenzujte prevodovku podľa priebežného čísla a vrchol vnímajte ako svetlú výšku pri rozbehu.
  • Ktorý vstupný hriadeľ vývodového hriadeľa potrebujem?Štandardné možnosti sú 1"3/8 Z6 pre väčšinu traktorov s 540 otáčkami za minútu a 1"3/4 Z20 pre väčšie stroje. Ak je váš vývodový hriadeľ iného drážkovania, vývrtu alebo veľkosti, pošlite nám výkres a my opracujeme vstup tak, aby zodpovedal.
  • Je prevodovka chránená proti prachu a vode?áno. Liatinový kryt využíva dvojité tesnenie na vstupnom a výstupnom konci na úroveň ochrany IP65, ktorá pokrýva prach, kal a umývanie pri každodennom používaní na farme.
  • Môžem si objednať vlastný pomer, povrchovú úpravu príruby alebo krytu?áno. Raydafon vyrába ozubené kolesá a montuje jednotky vo svojej vlastnej továrni, takže zákazkové pomery, výstupné príruby, montážne plochy, polohy olejovej náplne a povrchové úpravy laku sú vyrábané podľa výkresu pre OEM programy.
  • A čo dodacia lehota, náhradné diely a záruka?Štandardné rámy sa dodávajú v krátkom čase a vlastné jednotky sa riadia potvrdeným výkresom. Náhradné ozubené kolesá, tesnenia a ložiská sú dostupné samostatne a záručné podmienky sú uvedené na cenovej ponuke. Pošlite svoje množstvo a doručovací port za pevnú cenu do 24 hodín.
