SWC-WH Bez Flex Welding Typ Univerzálna spojka

SWC-WH Bez Flex Welding Typ Univerzálna spojka

Univerzálne neelastické zvárané univerzálne spojky Raydafon SWC-WH bez flexibilného zvárania typu univerzálne spojky využívajú zvárané spoje na zabezpečenie spoľahlivého prenosu, vďaka čomu sú spoľahlivou voľbou pre aplikácie s vysokým zaťažením, ako sú hutnícke a banské zariadenia. Sme výrobcom fyzických spojok v Číne. Ako spoľahlivý výrobca ponúkame stabilné dodávky a vieme prispôsobiť detaily špecifikáciám vášho zariadenia. Pre podrobnosti o cenách nás prosím kontaktujte priamo.
Zváraný strmeň · Bez ohybného prvku · Pripravené na OEM

SWC-WH Bez Flex Welding Typ Univerzálna spojka preVysokovýkonné hnacie hriadele

Pevná kardanová spojka zváracieho typu určená pre valcovne, žeriavy, banské a hutnícke pohony. Zváraný strmeň odstraňuje uvoľnenie skrutkových spojov. Presné ihlové ložiská udržujú nízke trenie. Vŕtanie 100–550 mm, krútiaci moment do 710 kN·m, legovaná oceľ 35CrMo, výroba ISO 9001 v Ningbo, Čína.

Bore100 – 550 mm
Nominálny krútiaci moment1,25 – 710 kN·m
Uhol zloženia15° – 25°
MateriálOceľ 35CrMo
MOQ1 kus
Dodacia lehota15 – 30 dní

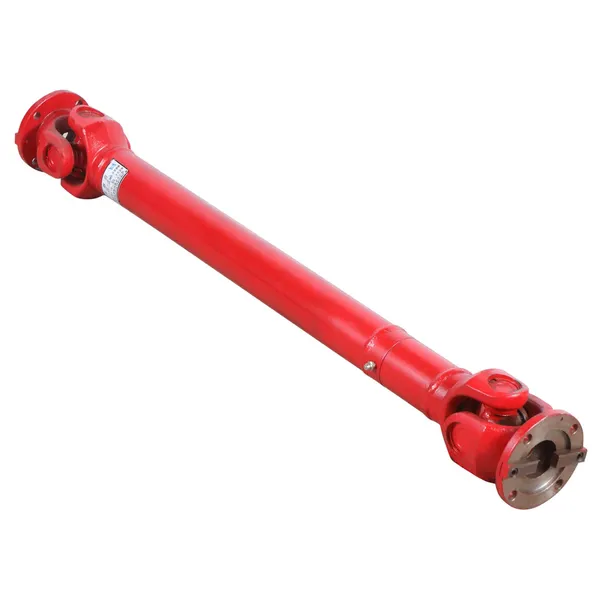

SWC-WH without flex welding type universal coupling welded yoke product photo

01Čo je to SWC-WH bez univerzálnej spojky typu Flex Welding?

SWC-WH je atuhá spojka univerzálneho kĺbuktorý prenáša krútiaci moment cez zváraný strmeň a centrálny kríž, ktorý beží na presných ihlových ložiskách. Na rozdiel od spojok typu flex obsahuježiadny elastický prvok, takže tu nie je žiadna guma, žiadna pružina a žiadny kompenzačný ohybný člen, ktorý by sa opotreboval. To z neho robí preferovanú voľbu, keď si to pohon vyžadujevysoký krútiaci moment, vysoká odolnosť proti nárazom a dlhá životnosťskôr ako torzné tlmenie.

Zváraný strmeň je kľúčovým rozdielom od dizajnov so skrutkovým strmeňom. Pri nepretržitých vibráciách sa môžu skrutkové spoje uvoľniť, čo spôsobí trenie, vôľu a prípadne zlyhanie. Zváranie úplne odstraňuje tento spôsob zlyhania. Pre nákupcov získavanie zdrojovuniverzálne spojky pre priemyselné hnacie hriadeleto znamená menej prestávok na údržbu a nižšie celkové náklady na vlastníctvo počas životnosti spojky.

Ak vaša aplikácia vyžaduje torznú poddajnosť namiesto tuhosti, porovnajte ju sŠtandardný typ zvárania flex SWC-BHalebo dlhé rozpätieTyp zvárania dlhým flexom SWC-CH, ktoré pridávajú pružný prvok medzi dve strmene.

02Technické špecifikácie SWC-WH: Vŕtanie, krútiaci moment a rozsah vychýlenia

V tabuľke nižšie sú uvedené všetky štandardné veľkosti v sérii SWC-WH. Pred vyžiadaním cenovej ponuky ho použite na prispôsobenie priemeru hriadeľa, požadovanému menovitému krútiacemu momentu a dostupnej montážnej dĺžke. Vlastné otvory, drážky a dĺžky sú k dispozícii na požiadanie.

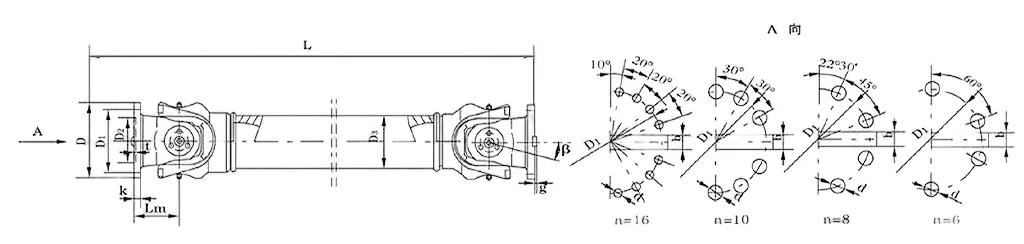

Univerzálna spojka SWC-WH bez flexibilného typu zvárania — tabuľka plnej veľkosti
Model D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Zotrvačnosť (kg·m²) Hmotnosť (kg)
Lmin +100 mm Lmin +100 mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC 120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC 150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC 180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC 350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC 550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Iba uhlové

SWC-WH kompenzuje uhlové vychýlenie až do 15°–25°. Pre axiálny posuv ho spárujte s posuvným drážkovým hriadeľom.

Výber krútiaceho momentu

Použite servisný faktor 1,5–2,5 na nominálny krútiaci moment v závislosti od úrovne otrasov a pracovného cyklu.

Bore Matching

Štandardné otvory D1 js11 / D2 H7 uvedené vyššie. K dispozícii sú vlastné stupňovité alebo drážkované otvory.

Alternatíva príruby

Ak váš hriadeľ používa prírubové rozhranie, pozrite si časťTyp príruby SWC-WFv rovnakej sérii.

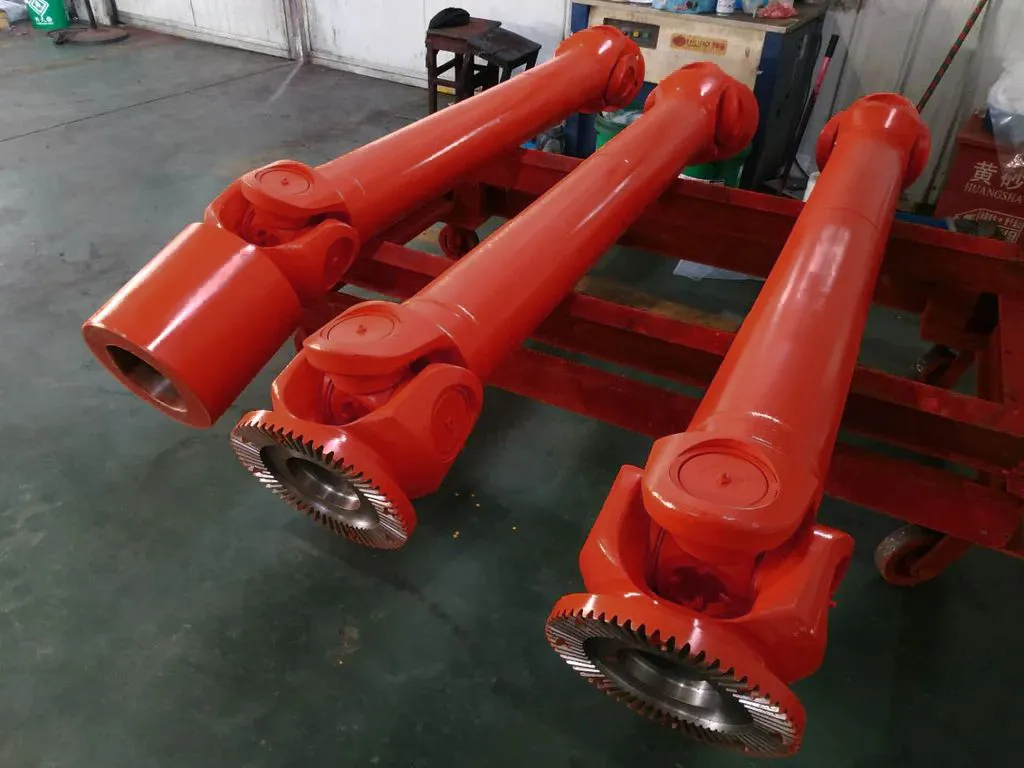

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Prečo kupujúci špecifikujú zvárané strmeňové spojky pre ťažké stroje

Inžinieri obstarávania si vyberajú SWC-WH z troch komerčných dôvodov:nižšie prestoje, menej výmenných cyklov a nižšie celkové náklady na prevádzkovú hodinu.

  • Žiadne uvoľnenie skrutkového spoja.Zváraný strmeň odstraňuje poruchový režim uvoľňovania vibrácií, ktorý skracuje životnosť spojok so skrutkovým strmeňom vo valcovniach a drvičoch.
  • Vysoká hustota krútiaceho momentu.Až 710 kN·m nominálneho krútiaceho momentu v kompaktnom obale, ktorý pokryje väčšinu ťažkých úloh s hnacím hriadeľom.
  • Presné ihlové ložiská.Nízke trenie, vysoká účinnosť a dlhý interval mazania znižujú prácnosť údržby.
  • 35CrMo legovaná oceľ.Tepelne spracované na odolnosť proti opotrebovaniu, únave a nárazom v baníctve, hutníctve a morskom prostredí.
  • Široká uhlová tolerancia.Kompenzácia 15°–25° znižuje náklady na zarovnanie počas inštalácie.
  • Obslužný dizajn.Vymeniteľné opotrebiteľné diely predlžujú ekonomickú životnosť spojky nad rámec jedného výmenného cyklu.

04Kde sa používajú spojky SWC-WH: Aplikácie a priemyselné odvetvia

SWC-WH je špecifikovaný všade tam, kde tuhá spojka s vysokým krútiacim momentom musí prežiť nepretržité otrasy a vibrácie. Typické inštalácie zahŕňajú:

Oceľové valcovne Hutnícke linky Mostové žeriavy Prístavné zdvíhacie stroje Banské dopravníky Drviče a vrtné súpravy Námorný pohon Palubné stroje Cementové a papierové pohony Ťažké testovacie lavice Obnoviteľné energetické pohony Chemické výrobné linky

Ak váš disk vyžaduje aj axiálne posunutie alebo torznú poddajnosť, prečítajte si úplné znenieuniverzálny rozsah spojokalebo alternatívarad ozubených spojokpred upresnením.

05Zákazkové spojky SWC-WH: OEM, súkromná značka a výroba založená na výkresoch

Raydafon jeOEM výrobca univerzálnej spojky, nie obchodná spoločnosť. Prispôsobenie sa vykonáva v našom vlastnom závode ISO 9001 v Ningbo v Číne.

Vŕtanie a drážka

D1 js11, D2 H7 alebo vlastná tolerancia. Rozhranie paralelného kľúča, spline alebo zmršťovacieho disku.

Vzor príruby

Kruh skrutiek, priemer pilota a počet skrutiek sa zhodujú s vaším výkresom protiľahlej príruby.

Dĺžka a vyváženie

Lmin a predĺžené dĺžky. Dynamické vyváženie pre vysokorýchlostné hriadele.

Povrchová úprava a značenie

Lakovanie, čierny oxid, zinkovanie. Súkromný štítok a označenie.

Pošlite PDF, DWG, DXF alebo STEP výkres s rozmermi hriadeľa a pracovným cyklom. Naši inžinieri vrátia odporúčanie veľkosti a cenovú ponuku do 24 hodín.

06Kontrola kvality, certifikácie a 12-mesačná záruka

Každá spojka SWC-WH prejde pred odoslaním zdokumentovanou kontrolnou cestou. Toto je dôkazová stopa, na ktorú sa zámorskí kupujúci spoliehajú pri schvaľovaní dodávateľa a pri vstupnej kontrole.

  • Výrobný proces certifikovaný podľa ISO 9001
  • Prichádzajúce záznamy o overovaní ocele a tepelnom spracovaní
  • Správa o rozmerovej kontrole pre vŕtanie, drážku a Lmin
  • Kontrola zvaru na strmeňovom kĺbe
  • Skúška uloženia ložísk a rotácie pred balením
  • 12-mesačná obmedzená záruka na výrobné chyby

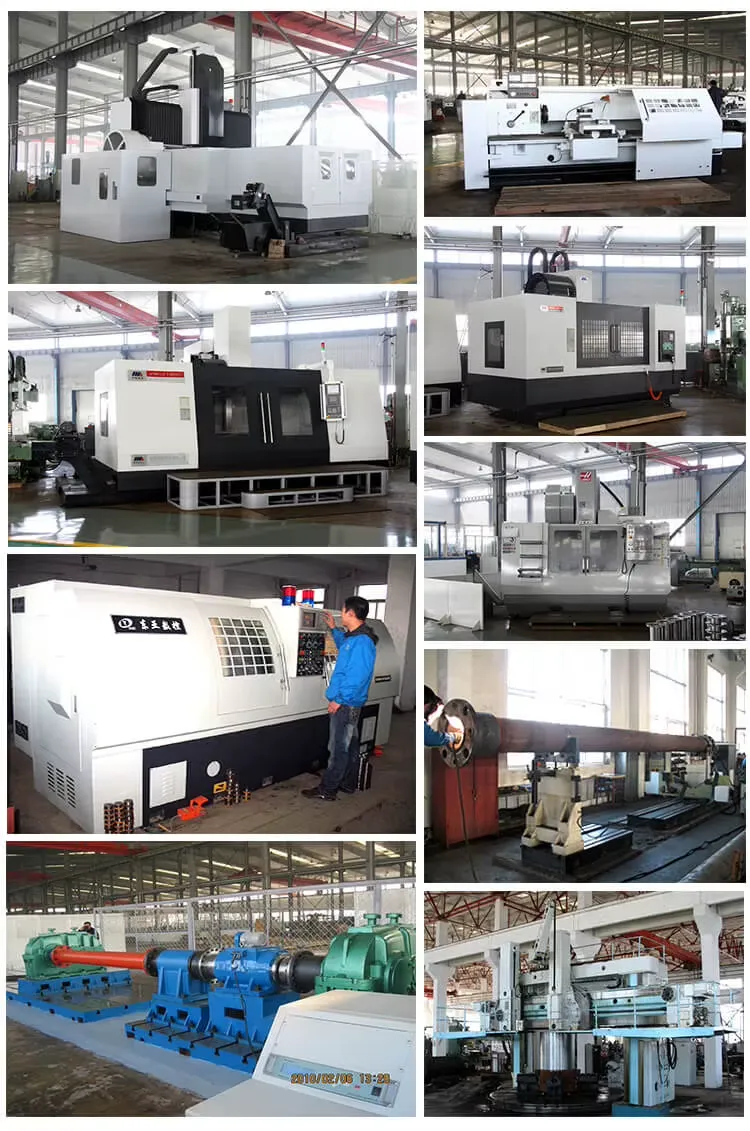

Raydafon universal coupling manufacturing workshop Ningbo China

07Ako objednať: MOQ, dodacia lehota, balenie a doprava

MOQ

1 kus pre štandardné veľkosti. Objemová cena od 50 kusov.

Dodacia lehota

15–30 dní po potvrdení výkresu a vklade.

Balenie

Drevené puzdro, VCI antikorózna fólia, vysúšadlo, paleta na mieru pre veľké veľkosti.

Doprava

Námorná, vzdušná alebo expresná. K dispozícii sú podmienky EXW / FOB / CIF / DDP.

dokumenty

CI, PL, CO, formulár A/E, certifikát materiálu, protokol o rozmeroch.

Platba

T / T, L / C na dohľad a ďalšie podmienky, ktoré možno dohodnúť pre opakovaných kupujúcich.

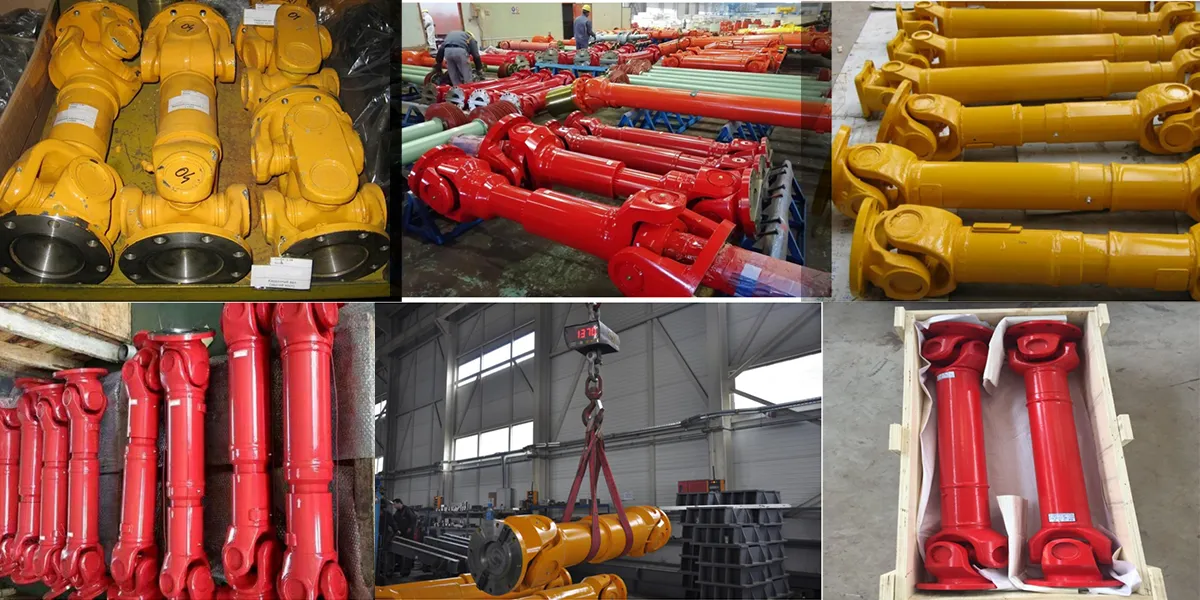

SWC-WH universal coupling inspection and assembly line

08Často kladené otázky kupujúcich univerzálnej spojky SWC-WH

Čo znamená "bez typu zvárania flex" na spojke SWC-WH?

Znamená to, že spojka nemá v dráhe krútiaceho momentu žiadny pružný alebo ohybný prvok a strmeň je spojený skôr zváraním ako skrutkovaním. Tým sa odstráni uvoľnenie skrutkových spojov vplyvom vibrácií a zvýši sa tuhosť konštrukcie. Je tou správnou voľbou pre pohony s vysokým krútiacim momentom a nárazmi, kde nie je potrebný flexibilný prvok.

Aký je krútiaci moment a rozsah vŕtania radu SWC-WH?

Priemer otáčania 100–550 mm, menovitý krútiaci moment 1,25–710 kN·m, únavový moment 0,63–355 kN·m, štandardný otvor D1 57–426 mm. K dispozícii sú vlastné otvory a stupňovité hriadele.

Aký materiál a ložiská sa používajú?

Strmene a príruby sú z tepelne upravenej 35CrMo legovanej ocele. Krížový čap beží na presných ihlových ložiskách na zníženie trenia a predĺženie životnosti pri nepretržitej priemyselnej prevádzke.

Aký je maximálny uhol vychýlenia?

V závislosti od veľkosti 15° až 25° uhlové vychýlenie. SWC-WH nekompenzuje axiálne posunutie – spárujte ho s posuvným drážkovaním alebo teleskopickým hriadeľom, ak existuje axiálny pohyb.

Ponúkate OEM alebo vlastné spojky SWC-WH?

áno. Prispôsobíme vŕtanie, drážku, vzor príruby, dĺžku, stupeň vyváženia, povrchovú úpravu a typový štítok. Pošlite PDF, DWG, DXF alebo STEP výkres a my vám do 24 hodín vypracujeme cenovú ponuku.

Čo je MOQ, dodacia lehota a záruka?

MOQ 1 kus pre štandardné veľkosti. Dodacia lehota 15-30 dní v závislosti od veľkosti a prispôsobenia. 12-mesačná obmedzená záruka na výrobné chyby.

Ako si vyberiem správnu veľkosť SWC-WH pre môj hnací hriadeľ?

Uveďte nominálny krútiaci moment, špičkový krútiaci moment, rýchlosť, priemer hriadeľa, uhol nesúososti a pracovný cyklus. Naši inžinieri odporučia veľkosť so správnym servisným faktorom. Môžete si tiež prezrieť celéSprievodca výberom univerzálnej spojkypredtým, ako nás budete kontaktovať.

Môžem získať vzorku pred zadaním hromadnej objednávky?

áno. Vzorové objednávky sú akceptované pre štandardné veľkosti. Vzorové náklady a prepravné sú uvedené samostatne a môžu byť pripísané k prvej hromadnej objednávke.
