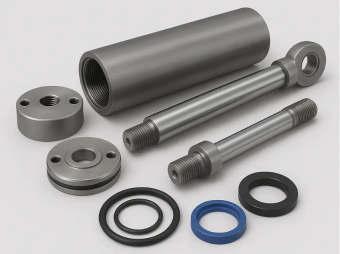

Aké kroky treba dodržať pri navrhovaní hydraulického valca?

Po prvé, návrh hrúbky stenyhydraulický valeczávisí od pevnosti materiálu v ťahu, požiadaviek na pracovný tlak, zdvihu piesta atď. Vo všeobecnosti hydraulické valce na severe používajú triedu 35, s veľkým prietokom, nízkym tlakom, tenkými stenami a veľkými piestami. Na juhu sa používajú najmä hrubostenné vysokotlakové valce triedy 45 a konštrukčné návrhy v americkom štýle. Plyn zachytený vo vnútri hydraulického valca spôsobuje pomalé plazenie. To sa dá dosiahnuť opakovaným ovládaním hydraulického valca na vytlačenie plynu. V nevyhnutných prípadoch môžu byť výfukové zariadenia nastavené v potrubí alebo na dvoch komorách hydraulického valca počas prevádzky hydraulického systému na vytlačenie plynu.

Výber podpier vedenia hydraulického valca

Pre plazenie pri nízkej rýchlosti spôsobené nerovnomerným trením vnútorných vodiacich prvkov vhydraulický valec, odporúča sa uprednostniť použitie kovov ako vodiacich podpier. Ak sa použijú nekovové oporné krúžky, je vhodné vybrať nekovové oporné krúžky s dobrou rozmerovou stálosťou v oleji, najmä s malým koeficientom tepelnej rozťažnosti. Okrem toho musí byť hrúbka nosného krúžku prísne kontrolovaná z hľadiska rozmerovej tolerancie a rovnomernosti hrúbky.

Výber tesniacich krúžkov

Pre problém pomalého plazenia hydraulického valca spôsobený materiálom tesniaceho prvku sa odporúča uprednostniť použitie kombinovaného tesniaceho krúžku s polytetrafluóretylénom ako tesniacim materiálom; ak sa zvolí okrajové tesnenie, odporúča sa použiť na tesniaci prvok nitrilový kaučuk alebo podobné materiály, pretože tieto materiály majú lepšiu priľnavosť.

Výber typov hydraulických valcov a konštrukčných foriem

Vyberte typ a konštrukčnú formuhydraulický valecna základe akčných požiadaviek hlavného stroja; určiť priebeh zmeny zaťaženia hydraulického valca v každej fáze jeho zdvihu a požadovanú hodnotu výkonu na základe vonkajších zaťažovacích síl, ktoré znáša, ako je gravitácia, trecia sila pohybu vonkajšieho mechanizmu, zotrvačná sila a pracovné zaťaženie.

Výber vnútornej konštrukcie hydraulického valca

Na základe pracovného zaťaženiahydraulický valeca zvolený pracovný tlak oleja, určiť priemery piestu a piestnej tyče; na základe rýchlosti pohybu hydraulického valca, priemeru piestu a piestnej tyče určiť prietok hydraulického čerpadla; vyberte materiál valca, vypočítajte vonkajší priemer; vyberte konštrukčný tvar krytu valca, vypočítajte pevnosť spojenia medzi krytom valca a valcom. Nakoniec podľa požiadaviek pracovného zdvihu určte pracovnú dĺžku hydraulického valca a priemer piestnej tyče. Všeobecne povedané, pracovná dĺžka je väčšia ako priemer piestnej tyče. Vzhľadom na štíhlu povahu piestnej tyče by sa malo vykonať overenie pevnosti v pozdĺžnom ohybe a výpočet stability hydraulického valca. V prípade potreby navrhnite nárazníkové, odsávacie a prachotesné zariadenia.
