Valec sklápania vysokozdvižného vozíka Raydafon je na mieru navrhnutý hydraulický valec na ovládanie sklonu stožiara vidlice na vysokozdvižných vozíkoch s hmotnosťou 1,5-18 ton. Vyrobené z vysoko pevnej ocele so zladeným piestom, telom valca, tyčou a sadou tesnení. Pracovný tlak 7-14 MPa, bez kolísania tlaku pri zaťažení. Štandardné priemery otvorov 60-100 mm, priemery tyčí 25-40 mm, zdvih 32-193 mm. Skrutková fixácia a prídržný krúžok umožňujú výmenu olejového tesnenia v priebehu niekoľkých minút bez demontáže stožiara. Vhodné pre skladové, výrobné a prístavné prevádzky. Vlastné vŕtanie, zdvih a inštalačná vzdialenosť k dispozícii pre značky vysokozdvižných vozíkov OEM. MOQ 50 jednotiek, dodacia lehota 25-35 dní. Pošlite model vysokozdvižného vozíka, požiadavku na vŕtanie/zdvih a množstvo pre cenovú ponuku.
Raydafon OEM · Náhradné diely pre vysokozdvižný vozík

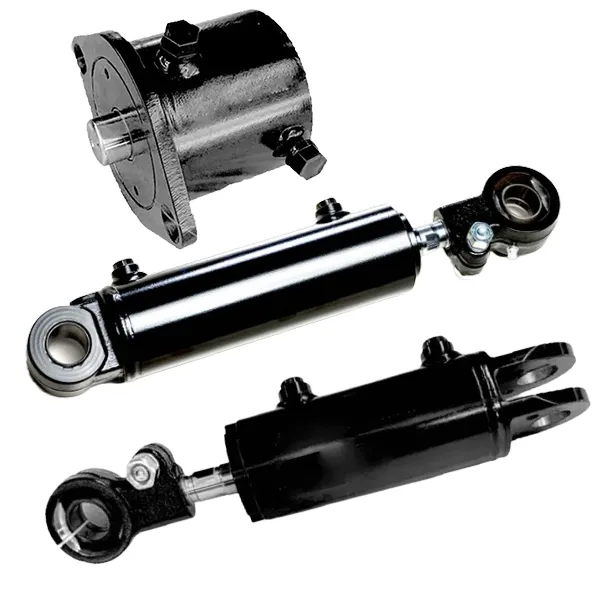

Vlastný sklápací valec vysokozdvižného vozíka pre 1,5-18 tonové vysokozdvižné vozíky — Priama dodávka OEM výrobcom

Naklápací valec vysokozdvižného vozíka je hydraulický komponent, ktorý ovláda naklápanie stožiara a vidlíc dopredu a dozadu. Raydafon vyrába naklápacie valce pre vysokozdvižné vozíky s hmotnosťou 1,5 až 18 ton s použitím vysokopevnostnej ocele a prispôsobenej súpravy piestov / tyčí / tesnení. Pracovný tlak je stabilný pri zaťažení 7-14 MPa. Skrutkové upevnenie a príchytka s poistným krúžkom umožňujú výmenu olejového tesnenia v priebehu niekoľkých minút bez demontáže stožiara. Vhodné pre skladové nakladanie, zdvíhanie v továrni a obrat prístavov.

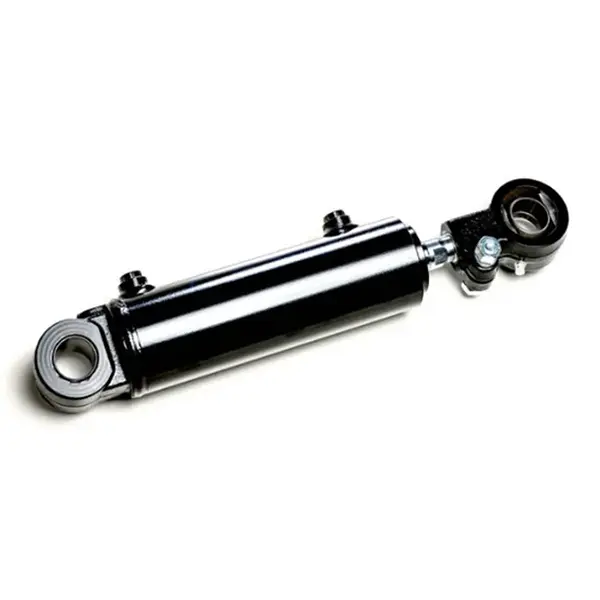

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 ton
7-14 MPa Pracovný tlak
Φ60-100 mm Priemer otvoru
Φ25-40 mm Priemer tyče
32-193 mm Mŕtvica
3,4-22 kg Jednotková hmotnosť
Anatómia produktu

Vnútri sklápacieho valca — 25 zhodných dielov

Valec nie je zostavený z komoditného hardvéru. Piest, telo valca, piestna tyč a sada tesnení sú zladené ako súprava, podobne ako skúsený montér ručne dokončuje zladený pár. To je dôvod, prečo valec beží stabilne pod vysokým tlakom roky bez straty tlaku upchávky.

Rôzne tonáže vysokozdvižných vozíkov používajú rôzne vnútorné priemery a zdvihy, takže model naklápacieho valca musí zodpovedať vozíku. Raydafon má na sklade a vyrába sedem štandardných modelov od QA20V500 po A45M300 a dokáže vyrobiť vlastný model podľa výkresu zákazníka. Pre nákladné vozidlá, ktoré namiesto toho potrebujú funkciu vertikálneho zdvihu, vyrába Raydafon ajVysokozdvižný zdvíhací valec.

Forklift tilt cylinder parts anatomy

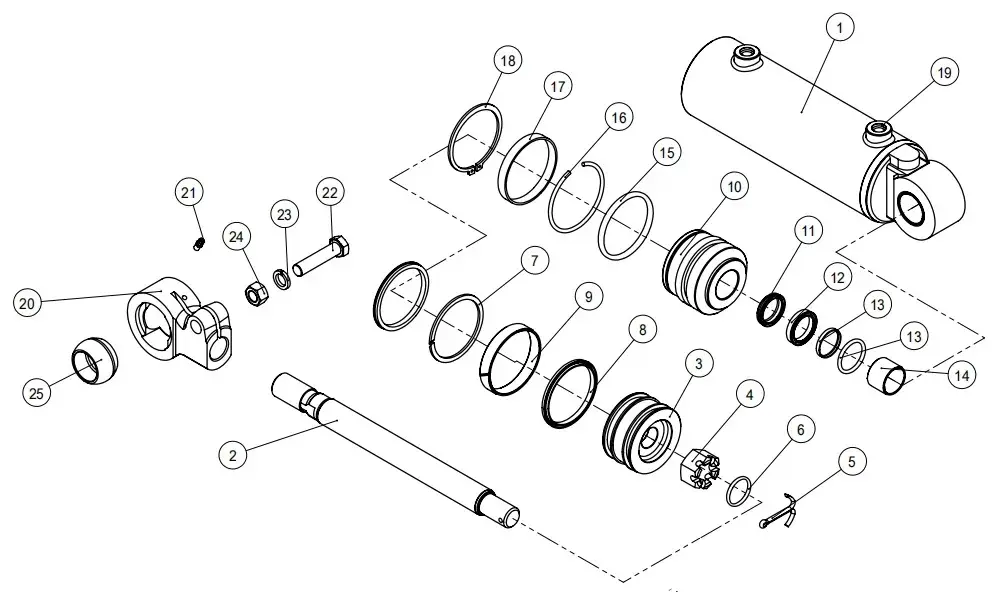

Schéma očíslovaných dielov — 25 zhodných komponentov

25-dielny zoznam komponentov

Časti sú očíslované nižšie, aby zodpovedali rozloženému pohľadu. Čísla 1-25 zodpovedajú vyššie uvedenému diagramu.

01Cylinder Housing assy
02Piestna tyč
03Piest
04Šesťhranná matica
05Závlačky
06O-krúžok
07Back-Ring
08Tesnenie otvoru
09Wear-Ring
10Sprievodca Bush
11Stierač prachu
12U-krúžok
13Rod Seal
14Du Bush
15O-krúžok
16Okrúhly drôt
17Krúžok na kľúče
18Poistné krúžky pre hriadeľ
19Zástrčka
20Clevis
21Mazacia bradavka
22Bolt
23Pružinové podložky
24Orech
25Sférické ložisko

Matica štandardného modelu — sedem kombinácií vŕtania/zdvihu

Vyberte si model, ktorý sa zhoduje s tonážou vášho vysokozdvižného vozíka a montážnym vzorom, alebo pošlite svoj výkres OEM na zostavenie na mieru. Všetky modely uvedené nižšie zdieľajú rovnakú architektúru piestu / tyče / tesnenia.

Číslo výkresu Vŕtanie ΦD Rod Φd Mŕtvica S Inštalovať. L Tlak Port Hmotnosť
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1,5 3,4 kg
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1,5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 kg
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1,5 22 kg

Nemôžete nájsť svoj model? Pošlite číslo výkresu OEM alebo fyzickú vzorku. Raydafon reverzne inžinieri, vyrobí vzorku a cituje šaržu na rovnakom výkrese. Širší sortiment hydraulických valcov pre vysokozdvižné vozíky nájdete naHydraulický valec vysokozdvižného vozíkakategórii.

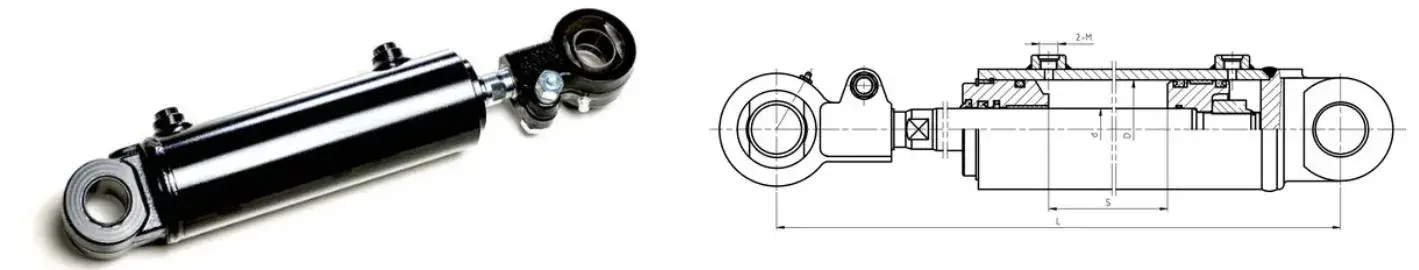

Forklift tilt cylinder dimension drawing 1
Model QA20V500-405000-000 · Φ60 × Φ30 × 32 zdvih

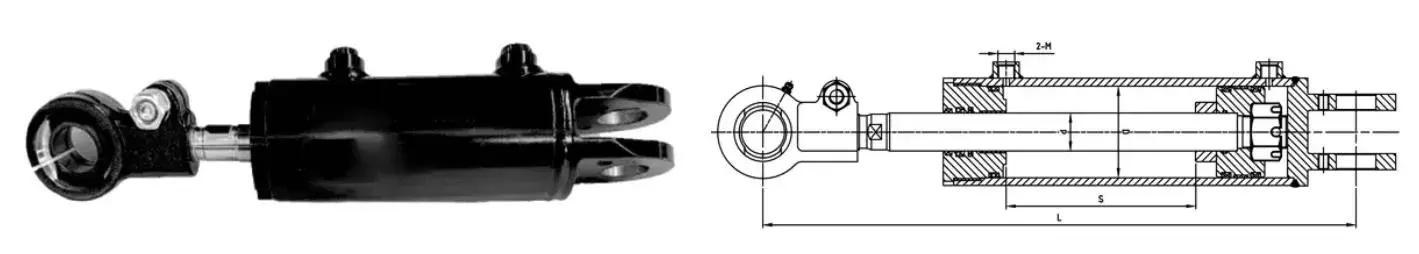

Forklift tilt cylinder dimension drawing 2
Modely S16N450 / RTE35M300 / A15N450
Forklift tilt cylinder dimension drawing 3
Modely A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Prehľad inštalácie — montážny vzor a rozmery rozhrania
Pracovný princíp

Ako sklápací valec pohybuje stožiarom

Naklápací valec tlačí piest vratným pohybom, ktorý poháňa stožiar, aby sa nakláňal dopredu a dozadu. Hydraulický olej vstupuje cez jeden z dvoch otvorov na základni valca; piestna tyč sa vysúva a tlačí stožiar dopredu, alebo sa sťahuje a ťahá stožiar dozadu. Na rozdiel od iných hydraulických komponentov, tento valec beží hladko v oboch smeroch, pretože povrchy otvoru a tyče sú prispôsobené súprave tesnení.

Pri ťažkom alebo nepravidelnom náklade operátor používa funkciu naklonenia na vyrovnanie nákladu pred zdvíhaním. Presné ovládanie uhla je to, čo zabraňuje posunutiu nákladu a udržuje vozík stabilný. Raydafon testuje naklápací valec pod pracovným tlakom 7-14 MPa, aby potvrdil, že odozva zostáva plynulá aj pri plnom zaťažení.

Výhody naklápacích valcov pre vysokozdvižný vozík Raydafon

01

Stabilné pod vysokým tlakom

Súprava piestu, ojnice a tesnenia udržuje stabilný tlak na úrovni 7-14 MPa. Žiadne kolísanie pri veľkom zaťažení alebo počas dlhých pracovných zmien.

02

Tesniaca zmes odolná voči opotrebovaniu

Tesnenia sú vyrobené zo zmesi odolnej voči opotrebovaniu s nízkym únikom oleja a nízkym opotrebením. Spoľahlivý v prašných skladoch alebo vlhkom prostredí.

03

Dizajn rýchlej údržby

Skrutkové upevnenie a prídržný krúžok umožňujú výmenu olejového tesnenia v priebehu niekoľkých minút. Nie je potrebné demontovať celý stožiar z vozíka.

04

Sedem štandardných modelov

Vŕtanie Φ60 až Φ100, tyč Φ25 až Φ40, zdvih 32 až 193 mm. Pokrýva väčšinu aplikácií vysokozdvižných vozíkov s hmotnosťou 1,5 až 18 ton bez zákazkovej objednávky nástrojov.

05

OEM podpora

Pošlite značku a model vysokozdvižného vozíka, prípadne číslo výkresu. Raydafon reverzne inžinieri, vzorky a cituje zákazkovú dávku na rovnakom výkrese.

06

Priama dodávka z továrne

Vyrába sa vo vlastnom závode Raydafon. Zákazníci jednajú s výrobcom, nie s obchodníkom. Rýchla odozva po predaji a stabilná kvalita šarže.

Kde sa používajú sklápacie valce vysokozdvižného vozíka

  • A
    Nakladanie a vykladanie skladu

    Nakladanie kontajnerov, vychystávanie paliet a presúvanie políc, kde operátor musí náklad pred zdvíhaním vyrovnať. Presné ovládanie uhla zabraňuje posúvaniu nákladu.

  • B
    Zdvíhacie operácie v továrni

    Ťažké alebo nepravidelné priemyselné bremená, pri ktorých musí vysokozdvižný vozík nakloniť stožiar dopredu alebo dozadu, aby vyvážil náklad počas cyklu zdvíhania.

  • C
    Obrat prístavov a logistiky

    Nepretržité prostredie s náročným cyklom, kde naklápací valec pracuje tisíce cyklov za zmenu. Zladené tesnenia a nízke opotrebenie udržujú chod bez netesností.

  • D
    Predaj náhradných dielov a náhradných dielov

    Predajcovia vysokozdvižných vozíkov a dodávatelia na trhu s náhradnými dielmi, ktorí potrebujú spoľahlivý valec nakláňania ekvivalentný OEM pre nákladné autá s hmotnosťou 1,5 – 18 ton. Možnosť skladového zásob a zákazkovej výroby.

Hárok so špecifikáciou objednávky

Tonážne pokrytie
1,5 až 18 tonové vysokozdvižné vozíky
Pracovný tlak
7-14 MPa (špičkovo testované až do 18,1 MPa na vybraných modeloch)
Priemer otvoru
Φ60 až Φ100 mm
Priemer tyče
Φ25 až Φ40 mm
Mŕtvica
32 až 193 mm
Inštalačná vzdialenosť
109 až 565 mm
Jednotková hmotnosť
3,4 až 22 kg
Port / rozhranie
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Montáž
Skrutkové upevnenie + príchytný krúžok pre rýchlu výmenu tesnenia
Sada tesnení
Stierač prachu, U-krúžok, tesnenie tyče, tesnenie otvoru, zadný krúžok, O-krúžok, opotrebovaný krúžok, puzdro
Prispôsobenie
Vlastný otvor, tyč, zdvih, inštalačná vzdialenosť, typ portu; OEM balenie a súkromná značka
MOQ
50 jednotiek na model
Hromadná dodacia lehota
25-35 dní po vklade a schválení čerpania
Základ cenovej ponuky
Model a tonáž vysokozdvižného vozíka, požiadavka na vŕtanie/zdvih, veľkosť portu, množstvo, cieľový port

Ako sa vaša objednávka pohybuje cez Raydafon

  1. 01

    Krátky popis aplikácie

    Pošlite značku a model vysokozdvižného vozíka, tonáž, požadované vŕtanie/tyč/zdvih, veľkosť portu, množstvo a cieľový port.

  2. 02

    Výber modelu

    Raydafon potvrdzuje, či sa hodí štandardný model (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300), alebo či je potrebná vlastná zostava.

  3. 03

    Vzorka a schválenie výkresu

    Pre zákazkové zostavy Raydafon spätne skonštruuje OEM časť, vyrobí vzorku a potvrdí s kupujúcim vŕtanie, zdvih, inštalačnú vzdialenosť a rozmery portu.

  4. 04

    Obrábanie tela valca a tyče

    Telo valca z vysoko pevnej ocele je brúsené na toleranciu. Piestna tyč je brúsená a tvrdo chrómovaná pre odolnosť proti opotrebovaniu.

  5. 05

    Montáž a tlaková skúška

    Piest, tesnenia, vodiace puzdro a vidlica sú zmontované. Valec je tlakovo testovaný na netesnosť a hladký zdvih pri menovitom tlaku.

  6. 06

    Balenie a odoslanie

    Valce sú balené v drevených obaloch s antikoróznym olejom a ochrannými koncovkami. Dodávané po mori, letecky alebo expresne s baliacim zoznamom, faktúrou a inšpekčnou správou.

Dokumentácia a podpora kvality

  • ✓
    Materiálový certifikát

    Certifikát tela valca a tyče, údajový list tesniacej zmesi dodávaný s každou zásielkou.

  • ✓
    Správa o tlakovom teste

    Každý valec bol pred zabalením testovaný pri menovitom tlaku. Zaznamenáva sa únik, hladkosť zdvihu a lícovanie portu.

  • ✓
    Záznam o rozmerovej kontrole

    Vŕtanie, tyč, zdvih, inštalačná vzdialenosť a rozmery otvoru zaznamenané podľa objednanej špecifikácie alebo zákazníckeho výkresu.

  • ✓
    Exportné balenie

    Drevené puzdro s antikoróznym olejom a ochrannými koncovkami. Veľké série valcov sú paletované a páskované pre námornú prepravu.

Často kladené otázky

Čo je naklápací valec vysokozdvižného vozíka?

Naklápací valec vysokozdvižného vozíka je hydraulický valec, ktorý ovláda naklápanie stožiara a vidlíc dopredu a dozadu. Je to jeden z kľúčových komponentov hydraulického systému vysokozdvižného vozíka spolu so zdvíhacím valcom a valcom riadenia. Keď operátor pohne sklopnou pákou, valec sa vysunie alebo zasunie, čím sa stožiar otáča okolo jeho spodného čapu a mení sa uhol vidlice.

Aký rozsah tonáže pokrýva Raydafon?

Raydafon vyrába sklápacie valce pre vysokozdvižné vozíky s hmotnosťou 1,5 až 18 ton. Štandardné modely pokrývajú priemery otvorov od Φ60 mm do Φ100 mm, priemery tyčí od Φ25 mm do Φ40 mm a zdvihy od 32 mm do 193 mm. Vlastné vŕtanie a zdvih sú k dispozícii pre značky OEM vysokozdvižných vozíkov.

Aký pracovný tlak zvládne valec?

Valec je dimenzovaný na pracovný tlak 7-14 MPa v rámci štandardného modelového radu, pričom schopnosť špičkového tlaku bola testovaná na 18,1 MPa na špecifických modeloch, ako sú S16N450-600000-001Z a RTE35M300-600000-500.

Aké materiály a tesnenia sa používajú?

Teleso valca a piestna tyč sú vyrobené z vysokopevnostnej ocele. Súprava tesnení obsahuje stierač prachu, U-krúžok, tesnenie tyče, tesnenie otvoru, zadný krúžok, O-krúžok, opotrebný krúžok a duté puzdro. Tesnenia používajú zmes odolnú voči opotrebovaniu, ktorá poskytuje nízky únik oleja a nízke opotrebovanie v prašnom sklade alebo vo vlhkom prostredí.

Aká náročná je údržba?

Valec používa skrutkovú fixáciu a spojenie s poistným krúžkom. Personál údržby môže vymeniť olejové tesnenie alebo odstrániť problémy s valcom odskrutkovaním skrutiek a odstránením poistného krúžku. Dá sa to urobiť za pár minút bez toho, aby ste z vysokozdvižného vozíka vybrali celý stožiar.

Môže Raydafon vyrábať OEM valce pre konkrétnu značku vysokozdvižných vozíkov?

áno. Raydafon podporuje výrobu OEM na základe výkresu zákazníka alebo existujúcej vzorky. Pošlite značku a model vysokozdvižného vozíka, priemer otvoru, priemer tyče, zdvih, inštalačnú vzdialenosť, veľkosť portu a množstvo a Raydafon vám ponúkne vlastný naklápací valec.

Aká je MOQ a dodacia lehota?

MOQ je 50 jednotiek na model. Hromadná dodacia lehota je 25-35 dní po uložení a schválení výkresu, v závislosti od zložitosti modelu a množstva objednávky.

Ako požiadam o cenovú ponuku?

Pošlite svoj model vysokozdvižného vozíka a tonáž, požadovaný priemer otvoru, priemer tyče, zdvih, inštalačnú vzdialenosť, veľkosť portu, množstvo a cieľový port. Raydafon odpovie cenovou ponukou FOB Ningbo, dodacou dobou a podrobnosťami o balení.

Ste pripravení získať vlastné sklápacie valce pre vysokozdvižný vozík?

Pošlite svoj model vysokozdvižného vozíka a tonáž, požiadavku na vŕtanie / zdvih, veľkosť portu a množstvo objednávky. Raydafon potvrdí model alebo navrhne vlastnú zostavu a potom ponúkne cenovú ponuku FOB Ningbo s dodacou dobou a podrobnosťami o balení.

Vyžiadajte si cenovú ponuku
Odoslať dopyt
