Vysokozdvižný zdvíhací valec
  • Vysokozdvižný zdvíhací valecVysokozdvižný zdvíhací valec
  • Vysokozdvižný zdvíhací valecVysokozdvižný zdvíhací valec

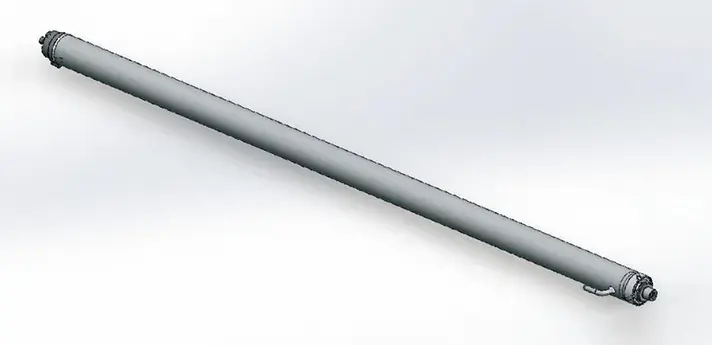

Vysokozdvižný zdvíhací valec

Zdvíhací valec vysokozdvižného vozíka Raydafon je komponent vertikálneho zdvíhania inštalovaný na stožiari, ktorý zdvíha a spúšťa nosič vidlíc. Vyrobené z vysoko pevnej ocele so zladeným piestom a optimalizovanou štruktúrou tesniaceho krúžku. Štandardné modely pokrývajú vŕtanie Φ56-60 mm, tyč Φ45 mm, zdvih 1500-1505 mm a pracovný tlak 17,5-18,1 MPa. Pokročilé modely obsahujú nárazníkové zariadenie, ktoré zabraňuje tvrdému nárazu pri plnom zdvihu a chráni náklad aj konštrukciu sťažňa. Kompatibilné s elektrickými a dieselovými vysokozdvižnými vozíkmi. Päť štandardných modelov od N30M300 do A2A35M300, vlastné vŕtanie a zdvih k dispozícii pre OEM. MOQ 50 jednotiek, dodacia lehota 25-35 dní. Pošlite model vysokozdvižného vozíka, požiadavku na zdvih a množstvo pre cenovú ponuku.
Raydafon · Čínsky výrobca OEM

Vlastný zdvíhací valec vysokozdvižného vozíka pre elektrické a dieselové vysokozdvižné vozíky – zdvih 1500 mm, priame dodávky OEM

Zdvíhací valec vysokozdvižného vozíka je vertikálny hydraulický valec inštalovaný na stožiari, ktorý zdvíha a spúšťa nosič vidlíc. Raydafon ho vyrába z vysoko pevnej ocele so zladeným piestom a optimalizovanou štruktúrou tesniaceho krúžku, ktorá znižuje únik oleja a opotrebovanie. Pokročilé modely zahŕňajú nárazníkové zariadenie, ktoré zabraňuje tvrdému nárazu pri plnom zdvihu, chráni krehký náklad a znižuje opotrebovanie sťažňa.

Kompatibilné s Elektrické a dieselové
Pracovný tlak 17,5-18,1 MPa
Vŕtanie ΦD Φ56 až Φ60 mm
Rod Φd Φ45 mm
Mŕtvica S 1500-1505 mm
Jednotková hmotnosť 32,6-50 kg
Vertikálne vs horizontálne

Zdvižný valec verzus naklápací valec – čo vlastne zdvíhací valec robí

Vertikálna os

Zdvižný valec(tento produkt)

  • PohybVertikálne hore a dole
  • FunkciaZdvíha a spúšťa nosič vidlíc
  • Rozsah zdvihuŠtandardne 1500-1505 mm
  • MontážInštalované vo vnútri koľajníc stožiara
  • Vyrovnávacie zariadenieDostupné na pokročilých modeloch
Vodorovná os

Sklopný valec

  • PohybNaklonenie dopredu a dozadu
  • FunkciaMení uhol stožiara a vidlice
  • Rozsah zdvihu32-193 mm
  • MontážPripevnené k otočnému čapu základne stožiara
  • Vyrovnávacie zariadenieZvyčajne sa nevyžaduje
Zobraziť sklápací valec vysokozdvižného vozíka →

Oba valce spolupracujú počas cyklu zdvíhania a ukladania: operátor nakloní stožiar, aby vyrovnal náklad, potom zdvihne vozík pomocou zdvíhacieho valca. Zosúladenie dvoch valcov z rovnakej továrne udržuje hydraulickú odozvu konzistentnú a zjednodušuje skladovanie náhradných dielov. Celý sortiment je uvedený vHydraulický valec vysokozdvižného vozíkakategórii.

Päť štandardných modelov – úplná tabuľka špecifikácií

Všetkých päť modelov zdieľa rovnaké telo z vysoko pevnej ocele a zhodnú architektúru tesniacich krúžkov. Vyberte si model, ktorý zodpovedá vášmu stožiaru vysokozdvižného vozíka a inštalačnej vzdialenosti, alebo pošlite svoj OEM výkres na zostavenie na mieru.

Číslo výkresu Vŕtanie ΦD Rod Φd Mŕtvica S Inštalovať. L Tlak Port Hmotnosť
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22 × 1,5 36 kg
3,5N4,5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa M22 × 1,5 41 kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22 × 1,5 50 kg

Nezodpovedá vašej inštalačnej vzdialenosti? Pošlite číslo výkresu OEM alebo fyzickú vzorku. Raydafon reverzne inžinieri, vyrobí vzorku a cituje šaržu na rovnakom výkrese. Širší rozsah hydraulických valcov používaných na iných mobilných strojoch nájdete v častiHydraulický valeckategórii.

Rozmerové výkresy

Forklift lift cylinder dimension drawing

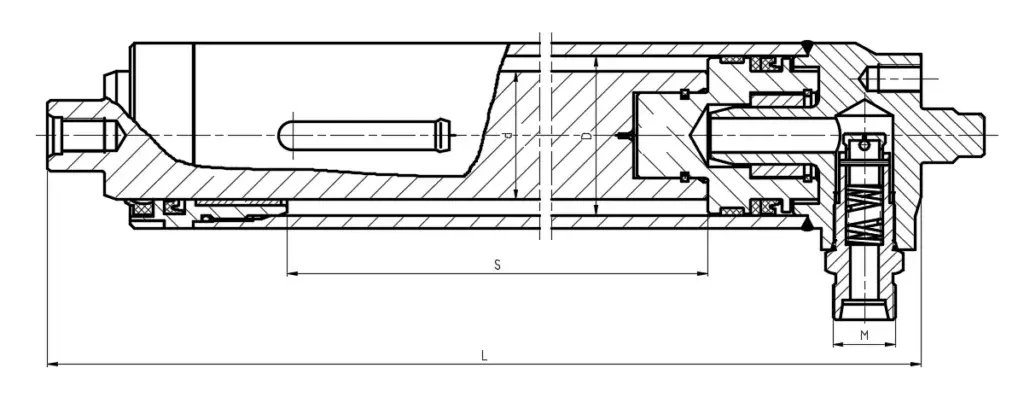

Prehľad inštalácie — montážny vzor, ​​rozhranie otvor/tyč a poloha portu
Forklift lift cylinder product detail

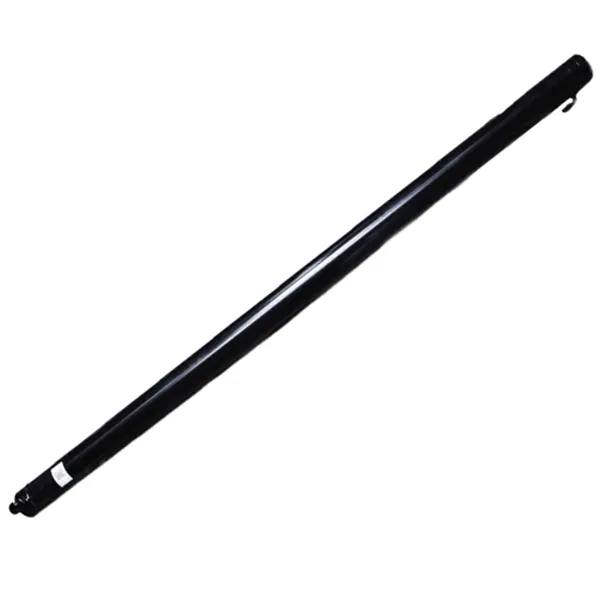

Detail produktu — konštrukcia tesniaceho krúžku a zostava piestu
Forklift lift cylinder application photo

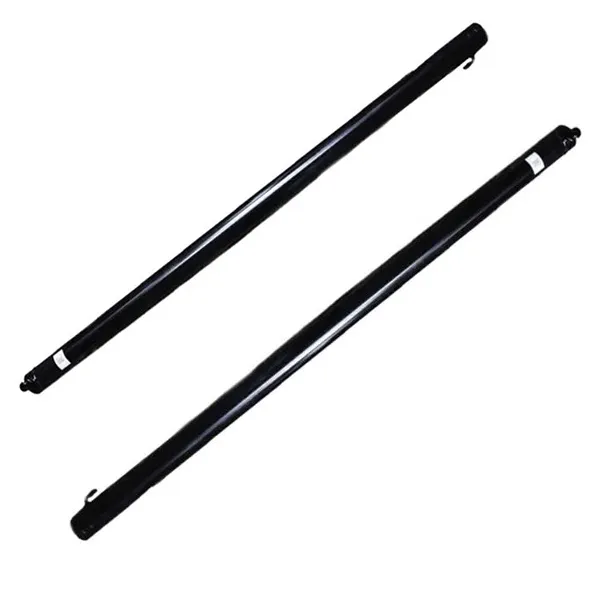

Použitie — namontované na pracovnom stožiari vysokozdvižného vozíka
Inžiniersky dizajn

Štyri konštrukčné body, ktoré predlžujú životnosť valca

01

Telo z vysokopevnostnej ocele

Základnými požiadavkami sú odolnosť proti opotrebeniu a odolnosť voči spracovaniu. Na ťažkých nákladných vozidlách s dennými cyklami vykazuje povrch valca po dlhšej prevádzke len malé viditeľné opotrebovanie.

02

Zladený piest a tesniaci krúžok

Geometria piestu a profil tesniaceho krúžku sú zladené ako súprava. Po optimalizácii štruktúry tesniaceho krúžku sa počet porúch úniku oleja výrazne zníži – jeden zákazník oznámil zníženie frekvencie údržby zhruba na polovicu.

03

Citlivé ovládanie zdvihu

Valec okamžite reaguje na stlačenie páky. Operátori sa môžu pri naliehavom zdvíhaní pohybovať rýchlo alebo spomaliť pre presné umiestnenie krehkého nákladu – žiadne oneskorenie, žiadne skoky.

04

Vyrovnávacie zariadenie na pokročilých modeloch

Tlmič konca zdvihu spomaľuje piest, keď vidlica dosiahne vrchol sťažňa. Žiadny tvrdý náraz, žiadne vibrácie – to chráni krehký tovar a znižuje opotrebenie konštrukcie na stožiari.

Výhody vysokozdvižných zdvižných valcov Raydafon

  • A
    Kompatibilné s elektrickými a dieselovými vysokozdvižnými vozíkmi

    Päť štandardných modelov pokrýva väčšinu stožiarov vysokozdvižných vozíkov. Inštalačné vzdialenosti od 1658 mm do 1808 mm zodpovedajú bežným skladovým a logistickým vozíkom.

  • B
    Stabilný tlak pri nepretržitých cykloch

    Menovité 17,5-18,1 MPa. Zosúladená sada piestov a tesnení udržuje stabilný tlak počas častých cyklov hore-dole bez kolísania.

  • C
    Nízky únik oleja, nízke opotrebovanie

    Optimalizovaná štruktúra tesnenia znižuje úniky v prašnom sklade a vo vlhkom prostredí. Nižšia frekvencia údržby priamo znižuje prevádzkové náklady.

  • D
    Ochrana vyrovnávacieho zariadenia

    Pokročilé modely spomaľujú piest na konci zdvihu, čím zabraňujú tvrdému nárazu na krehký náklad a znižujú opotrebovanie sťažňa a samotného valca.

  • E
    OEM podpora

    Pošlite značku a model vysokozdvižného vozíka alebo číslo výkresu. Raydafon reverzne inžinieri, vzorky a cituje zákazkovú dávku na rovnakom výkrese.

  • F
    Priama dodávka z továrne

    Vyrába sa vo vlastnom závode Raydafon v Ningbo. Zákazníci jednajú priamo s výrobcom, s rýchlou odozvou po predaji a stabilnou kvalitou šarže.

Kde sa používajú vysokozdvižné vozíky

Nakladanie a vykladanie skladu

Nakladanie kontajnerov, vychystávanie paliet a presun políc. Citlivé ovládanie zdvihu urýchľuje manipuláciu so štandardnými paletami.

Zdvíhacie operácie v továrni

Ťažké alebo nepravidelné priemyselné bremená, kde operátor potrebuje jemné ovládanie výšky na vrchole stožiara na stohovanie.

Obrat prístavov a logistiky

Prostredie s nepretržitým ťažkým cyklom. Nárazník a tesnenia s nízkym opotrebovaním udržujú valec v chode počas tisícok cyklov za zmenu.

Aftermarket a náhradné diely

Predajcovia vysokozdvižných vozíkov a dodávatelia na trhu s náhradnými dielmi, ktorí potrebujú spoľahlivý zdvíhací valec ekvivalentný OEM pre obľúbené modely nákladných vozidiel. Možnosť skladovej aj zákazkovej výroby.

Hárok so špecifikáciou objednávky

Kompatibilita
Elektrické a dieselové vysokozdvižné vozíky
Pracovný tlak
17,5-18,1 MPa
Priemer otvoru
Φ56 až Φ60 mm
Priemer tyče
Φ45 mm
Mŕtvica
1500 až 1505 mm
Inštalačná vzdialenosť
1658 až 1808 mm
Jednotková hmotnosť
32,6 až 50 kg
Port / rozhranie
G1/2, M22×1,5
Vyrovnávacie zariadenie
K dispozícii na pokročilých modeloch pre zastavenie úplného zdvihu bez nárazu
Utesnenie
Optimalizovaná štruktúra tesniaceho krúžku na zníženie úniku oleja a opotrebovania
Prispôsobenie
Vlastný otvor, zdvih, typ portu, OEM balenie a súkromná značka
MOQ
50 jednotiek na model
Hromadná dodacia lehota
25-35 dní po vklade a schválení čerpania
Základ cenovej ponuky
Model a tonáž vysokozdvižného vozíka, požadovaný zdvih, veľkosť portu, množstvo, cieľový port

Ako sa vaša objednávka pohybuje cez Raydafon

01

Krátky popis aplikácie

Pošlite značku a model vysokozdvižného vozíka, tonáž, požadovaný zdvih, veľkosť portu, množstvo a cieľový port.

02

Výber modelu

Raydafon potvrdzuje, či sa hodí štandardný model (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300), alebo či je potrebná vlastná zostava.

03

Vzorka a schválenie výkresu

Pre zákazkové zostavy Raydafon spätne skonštruuje OEM časť, vyrobí vzorku a potvrdí s kupujúcim vŕtanie, zdvih, inštalačnú vzdialenosť a rozmery portu.

04

Obrábanie tela a tyče

Telo valca z vysoko pevnej ocele je brúsené na toleranciu. Piestna tyč je brúsená a tvrdo chrómovaná pre odolnosť proti opotrebovaniu.

05

Montáž a ladenie vyrovnávacej pamäte

Piest, tesnenia, vodiace puzdro a nárazník sú zmontované. Zdvih nárazníka je vyladený tak, aby doraz nebol pri menovitom tlaku nárazový.

06

Balenie a odoslanie

Valce sú balené v drevených obaloch s antikoróznym olejom a ochrannými koncovkami. Dodávané po mori, letecky alebo expresne s baliacim zoznamom, faktúrou a inšpekčnou správou.

Dokumentácia a podpora kvality

  • ✓
    Materiálový certifikát

    Certifikát tela valca a tyče, údajový list tesniacej zmesi dodávaný s každou zásielkou.

  • ✓
    Správa o tlakovom teste

    Každý valec bol pred zabalením testovaný pri menovitom tlaku. Zaznamenáva sa únik, hladkosť zdvihu a lícovanie portu.

  • ✓
    Záznam o rozmerovej kontrole

    Vŕtanie, tyč, zdvih, inštalačná vzdialenosť a rozmery otvoru zaznamenané podľa objednanej špecifikácie alebo zákazníckeho výkresu.

  • ✓
    Exportné balenie

    Drevené puzdro s antikoróznym olejom a ochrannými koncovkami. Veľké série valcov sú paletované a páskované pre námornú prepravu.

Často kladené otázky

Čo je zdvíhací valec vysokozdvižného vozíka?

Zdvíhací valec vysokozdvižného vozíka je vertikálny hydraulický valec inštalovaný na stožiari, ktorý zdvíha a spúšťa nosič vidlíc. Prevádza hydraulický tlak na lineárny pohyb pozdĺž vertikálnej osi a je jedným z troch hlavných hydraulických valcov na vysokozdvižnom vozíku spolu s naklápacím valcom a valcom riadenia.

Aký je rozdiel medzi zdvíhacím valcom a naklápacím valcom?

Zdvíhací valec sa pohybuje vertikálne a riadi výšku nosiča vidlíc. Naklápací valec sa pohybuje horizontálne a riadi uhol stožiara dopredu a dozadu. Obidve spolupracujú pri zdvíhaní alebo umiestňovaní bremena. Raydafon vyrába oboje a naklápací valec je na stránke uvedený samostatne.

Aký pracovný tlak zvláda tento valec?

V závislosti od modelu je pracovný tlak 17,5 MPa alebo 18,1 MPa. Rozmery vŕtania a tyče sú prispôsobené tomuto rozsahu tlaku, takže valec udržiava tlak stabilný pri nepretržitých cykloch zdvíhania.

Aké materiály a tesnenia sa používajú?

Telo valca a piestna tyč sú vyrobené z vysokopevnostnej ocele. Sada tesnení používa zmes odolnú voči opotrebovaniu s optimalizovanou štruktúrou tesniaceho krúžku. Táto štruktúra znižuje únik oleja a opotrebovanie, čo predlžuje životnosť v prašnom sklade alebo vo vlhkom prostredí.

Čo je vyrovnávacie zariadenie a prečo na tom záleží?

Na pokročilých modeloch Raydafon má valec na konci zdvihu vyrovnávacie zariadenie. Keď vidlica dosiahne vrchol sťažňa, tlmič spomalí piest, takže nedochádza k žiadnemu silnému „cinkaniu“ alebo vibráciám. To chráni krehký náklad a znižuje nárazové opotrebovanie sťažňa a samotného valca.

S akými vysokozdvižnými vozíkmi je kompatibilný?

Päť štandardných modelov pokrýva bežné aplikácie elektrických a dieselových vysokozdvižných vozíkov. Inštalačná vzdialenosť sa pohybuje od 1658 mm do 1808 mm, takže väčšina štandardných stožiarov má zodpovedajúci model. Pre stožiare OEM alebo staršie nákladné vozidlá Raydafon podporuje vlastné vŕtanie, zdvih a montážnu vzdialenosť.

Aká je MOQ a dodacia lehota?

MOQ je 50 jednotiek na model. Hromadná dodacia lehota je 25-35 dní po uložení a schválení výkresu, v závislosti od zložitosti modelu a množstva objednávky.

Ako požiadam o cenovú ponuku?

Pošlite svoj model vysokozdvižného vozíka a tonáž, požadovaný zdvih, veľkosť portu, množstvo a cieľový port. Raydafon potvrdí model alebo navrhne vlastnú zostavu a potom ponúkne cenovú ponuku FOB Ningbo s dodacou dobou a podrobnosťami o balení.

Ste pripravení získať vlastné vysokozdvižné vozíky?

Pošlite svoj model vysokozdvižného vozíka a tonáž, požadovaný zdvih, veľkosť portu a množstvo objednávky. Raydafon potvrdí štandardný model alebo navrhne vlastnú zostavu a potom ponúkne cenovú ponuku FOB Ningbo s dodacou dobou a podrobnosťami o balení.
