Ako prevádzkový tlak ovplyvňuje konštrukciu hydraulického valca?

Raydafon Technology Group Co., Limitedstrávil dve desaťročia zdokonaľovaním vzťahu medzi tlakom a výkonom valcov. Prevádzkový tlak nie je len číslo na technickom liste – je to primárna sila, ktorá určuje výber materiálu, hrúbku steny, architektúru tesnenia a dokonca aj povrchovú úpravu tyče. Keď je hydraulický valec vystavený vyššiemu tlaku, každý komponent musí byť prerobený tak, aby túto silu bezpečne a efektívne zadržal. Naši inžinieri často hovoria, že tlak definuje osobnosť hydraulického valca: nízkotlakové systémy uprednostňujú náklady, zatiaľ čo vysokotlakové konštrukcie vyžadujú metalurgickú odbornosť a tolerancie na úrovni mikrónov.

Z praktického hľadiska otázka „Ako ovplyvňuje prevádzkový tlak konštrukciu hydraulického valca?“ je zodpovedané skúmaním rozloženia napätia, únavovej životnosti a dynamiky tekutín. Napríklad valec s menovitým tlakom 250 barov vyžaduje hlaveň s výrazne vyššou medzou klzu v porovnaní so 100 barovou verziou. Naša továreň naRaydafon používa analýzu konečných prvkov na zmapovanie horúcich miest stresu. V tomto článku si prejdeme presné parametre, tabuľky materiálov a inžiniersku logiku, ktorá spája prevádzkový tlak s robustnýmhydraulický valecdizajn. Budeme tiež zdieľať skutočné zoznamy toho, ako náš tím prispôsobuje valce pre ťažbu, offshore a mobilné aplikácie.

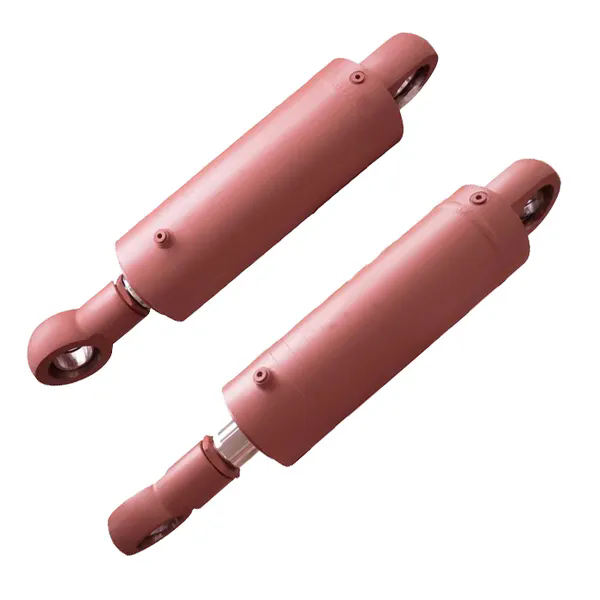

Prečo prevádzkový tlak určuje výber materiálu pre hydraulický valec?

Materiál hydraulického valca je prvou obrannou líniou proti obrovským silám generovaným stlačenou kvapalinou. Keď sa prevádzkový tlak zvýši, napätie na valci (napätie obruče) a koncových uzáveroch lineárne rastie. Pre valec s vnútorným priemerom 100 mm zvýšenie tlaku zo 160 barov na 320 bar zdvojnásobuje silu snažiacu sa pretrhnúť hlaveň. Naša továreň preto získava len vysokokvalitné ocele ako E355 alebo 27SiMn pre strednotlakové série, zatiaľ čo pre extrémne tlaky (nad 400 barov) prechádzame na chróm-molybdénové zliatiny ako 4140 alebo 4340, tepelne spracované na dosiahnutie medze klzu presahujúcej 750 MPa.

Kľúčové vlastnosti materiálu ovplyvnené tlakom

• Pevnosť v ťahu:Minimálna medza klzu musí prevyšovať napätie vyvolané maximálnym prevádzkovým tlakom, berúc do úvahy bezpečnostný faktor (zvyčajne 2,5:1 až 4:1).
• Zvárateľnosť:Vysokopevnostné ocele často potrebujú predhrievanie a úpravu po zváraní, aby sa zabránilo praskaniu, čo je kritické pre udržiavanie tlaku.
• Tvrdosť:Pre tlaky nad 300 barov môže vnútorný povrch vyžadovať indukčné kalenie, aby odolal mikrozváraniu od nečistôt.
• Odolnosť proti únave:Tlakové cykly spôsobujú progresívne poškodenie; materiály s jemnozrnnou štruktúrou (ako tie, ktoré používa Raydafon Technology Group Co., Limited) odolávajú iniciácii prasklín.

Náš dizajnérsky tím používa tabuľku nižšie ako rýchlu referenciu počas počiatočnej fázy cenovej ponuky. Ukazuje, ako prevádzkový tlak posúva triedu materiálu pre typický hydraulický valec s priemerom 80 mm.

Za hlavňou sa tiež vyvíja materiál piestnice. Pre vysokotlakový hydraulický valec naša továreň používa indukčne kalenú oceľ 1045 alebo nehrdzavejúcu oceľ 17-4PH, aby odolala ryhovaniu pri zvýšenom namáhaní tyče. V roku 2024 spoločnosť Raydafon Technology Group Co., Limited predstavila patentovanú mikrolegovanú oceľ pre fľaše pracujúce nepretržite pri 350 baroch v mobilných aplikáciách. Táto zmena zvýšila únavovú životnosť o 40 % pri zachovaní obrobiteľnosti. Aby som to zhrnul, otázka "prečo materiál?" je priamo zodpovedané tlakom: väčší tlak vyžaduje pevnejšie, pevnejšie a únave odolnejšie zliatiny. Bez správneho materiálu by sa valec buď poddal, alebo by sa katastrofálne roztrhol.

Ako vypočítať hrúbku steny na základe prevádzkového tlaku?

Výpočet hrúbky steny je základným krokom pri konštrukcii hydraulického valca, ktorý je priamo poháňaný prevádzkovým tlakom. Klasický vzorec používaný v našom inžinierskom oddelení je založený na Lameho rovnici pre hrubostenné valce. Pre praktický dizajn však používame zjednodušenú verziu:t = (P × D) / (2 × σ_allow)kde P je tlak, D je priemer otvoru a σ_allow je prípustné napätie materiálu (medza klzu / bezpečnostný faktor). Ale toto je len východiskový bod.

V spoločnosti Raydafon Technology Group Co., Limited vždy aplikujeme dodatočné dynamické faktory, pretože tlak je zriedkavo statický. Nárazové tlaky (tlakové špičky) môžu byť 1,5-násobkom menovitého prevádzkového tlaku. Preto naše konštrukcie hydraulických valcov zahŕňajú:

• Výpočty minimálnej steny na základe špičkového tlaku, nie nominálneho.Napríklad systém pracujúci pri 250 baroch so špičkami až do 400 barov nás núti navrhnúť pre 400 barov a potom znížiť rýchlosť pre cyklickú životnosť.
• Prírastky vonkajšieho priemeru:Štandardné veľkosti majú často oddelené OD kroky. Naša továreň vyberie ďalšiu väčšiu štandardnú rúru, ak vypočítaná stena presahuje 90 % štandardnej veľkosti, čím sa zaistí bezpečnostná rezerva.
• Hrúbka koncovky:Tlak pôsobí aj na uzávery; používame FEA na určenie vzorov skrutiek a hrúbky uzáveru, často o 20-30% hrubších ako valec pre vysoký tlak
•


Postupný prístup v našej továrni

Ako vidíte, prevádzkový tlak spúšťa reťazec výpočtov, ktoré zahŕňajú dynamické zaťaženie, výrobnú toleranciu a dokonca aj deformáciu tepelného spracovania. Naša továreň nedávno dodala sériuhydraulické valcepre 500-barový lis; hrúbka steny presahovala 35 mm pre 160 mm otvor s použitím kovaného 4340. V takom prípade bol každý milimeter odôvodnený analýzou Lame a overený ultrazvukovým testovaním. Záver: vyšší tlak si vynúti hrubšie steny, ale inteligentný dizajn zohľadňuje aj hmotnosť a optimalizáciu nákladov. Raydafon Technology Group Co., Limited neustále vyvažuje tieto faktory, aby vyrábala kompaktné, ale odolné valce.

Aké technológie tesnenia sú potrebné pre vysoký prevádzkový tlak?

Tesnenia sú najcitlivejšie, ale kritické komponenty, keď tlak stúpa. Hydraulický valec sa spolieha na tesnenia, ktoré obsahujú tekutinu bez úniku, dokonca aj pri extrémnom tlaku a teplote. Pri nízkych tlakoch (pod 100 barov) môžu stačiť jednoduché nitrilové O-krúžky so zálohami. Ale ako prevádzkový tlak stúpa, vytláčanie sa stáva primárnou hrozbou. Tesniaci materiál musí byť dostatočne tvrdý, aby odolal vytláčaniu medzery, a zároveň dostatočne pružný, aby udržal kontakt. Naši inžinieri v Raydafon Technology Group Co., Limited využívajú polyuretán (PU) a zlúčeniny na báze PTFE pre tlaky nad 250 barov.

Kritériá výberu tlakovo riadeného tesnenia

• Kontrola medzery vytláčania:Vyšší tlak otvára mikroskopické medzery medzi kovovými časťami. Pre 400 barový hydraulický valec špecifikujeme antiextrúzne krúžky (záložné krúžky) z PEEK alebo bronzu.
• Trenie a opotrebovanie:Vysoký tlak zvyšuje energiu tesnenia; špeciálne povlaky s nízkym trením, ako je PTFE bronz, sa aplikujú na tesnenia piestov, aby sa zabránilo skĺznutiu.
• Nárast teploty:Tlak spôsobuje teplo; naša továreň vyberá tesnenia určené na nepretržitú prevádzku pri 120 °C s použitím HNBR alebo FKM, ak je teplota oleja vysoká.
• U-pohár vs. tesnenie piestu:Pre tlaky nad 300 barov často používame kombináciu tlakovo napájaného U-pohára a trecieho krúžku na vedenie piestu.

V tabuľke nižšie uvádzame zhrnutie typických usporiadaní tesnení používaných naším dizajnérskym tímom, ktoré priamo korelujú s rozsahmi prevádzkového tlaku:

Okrem toho sa povrchová úprava stáva rozhodujúcou pod vysokým tlakom. Naša továreň požaduje povrchovú úpravu tyče 0,2 µm Ra, aby tesnenia prežili pri tlaku 400 barov. Na zníženie trenia aplikujeme aj chrómovanie alebo nitridáciu. Pre jeden nedávny projekt v Raydafon Technology Group Co., Limited sme vyvinuli usporiadanie tandemového tesnenia pre 500-barový hydraulický valec používaný v offshore napínačoch; obsahoval štyri podporné krúžky a drážku na uvoľnenie tlaku. Bez tohto špecializovaného prístupu by sa tesnenie vytlačilo v priebehu niekoľkých sekúnd. Prevádzkový tlak teda priamo diktuje nielen materiál, ale aj celú architektúru tesniaceho systému, čím sa zabezpečuje tesnosť počas miliónov cyklov.

Zhrnutie: Tlak ako hlavná premenná v dizajne hydraulického valca

Prevádzkový tlak je jediným najvplyvnejším faktorom pri konštrukcii hydraulického valca. Od výberu vysokopevnostných legovaných ocelí po presný výpočet hrúbky steny pomocou Lameho teórie a od výberu viaczložkových tesnení PTFE až po analýzu únavy koncových uzáverov – každé rozhodnutie vyplýva z otázky „koľko tyčí?“. V Raydafon Technology Group Co., Limited sme skonštruovali fľaše pre tlaky od 50 barov do 700 barov a každý projekt znovu potvrdzuje, že ignorovanie tlakových účinkov vedie k zlyhaniu. Rešpektovaním tlaku prostredníctvom robustných materiálov, inteligentného dimenzovania stien a pokročilého tesnenia dodávame hydraulické valce, ktoré sú bezpečné aj efektívne. Naša továreň integruje údaje o tlaku do každého modelu CAD a každej kontroly kvality, čím zaisťuje, že konečný produkt vydrží podmienky v reálnom svete. V spoločnosti Raydafon Technology Group Co., Limited, každý hydraulický valec, ktorý konštruujeme, rozpráva príbeh o zvládnutom tlaku. Či už potrebujete ťažký valec na ťažbu alebo kompaktnú jednotku pre priemyselnú automatizáciu, náš tím je pripravený vás podporiť 20-ročným prehľadom.Kontaktujte našu továreň ešte dnes.
