Vývodový hriadeľ klznej spojky pre diskovú kosačku 1340
  • Vývodový hriadeľ klznej spojky pre diskovú kosačku 1340Vývodový hriadeľ klznej spojky pre diskovú kosačku 1340
  • Vývodový hriadeľ klznej spojky pre diskovú kosačku 1340Vývodový hriadeľ klznej spojky pre diskovú kosačku 1340

Vývodový hriadeľ klznej spojky pre diskovú kosačku 1340

Veľkoobchodná výmena kĺbového hriadeľa klznej spojky pre diskovú kosačku 1340 / Hesston 1340 a 1345. Zostava 55N dvojitého CV nahrádza 80-stupňový kĺb CV na strane traktora a 50-stupňový kĺb CV na strane kotúča. Spojenie traktora je zvyčajne 1,375-21; pripojenie náradia je 1,50" kruhová svorka; konštrukcia využíva 1-3/8" 6-drážkové konce. Dvojlamelová trecia spojka je nastavená na krútiaci moment 2 800 N·m a po preťažení sa opäť zapne. Čísla dielov 14656849, 82-14656849 a 83-14656849 sú uvedené pre kompletnú montáž, polovicu náradia a polovicu traktora. Kompatibilita zahŕňa Hesston 1340/1345, Select CaseIH 8312, Massey Ferguson PTD 12 a New Idea 5512. MOQ, prispôsobenie a dodacia lehota sú uvedené na objednávku po potvrdení čísla dielu a veľkosti pripojenia.

Veľkoobchodná náhrada OEM · Hnacia sústava diskovej kosačky

Veľkoobchodný kĺbový hriadeľ s posuvnou spojkou pre diskovú kosačku 1340 – špecifikácie, MOQ, prispôsobenie a dodacia lehota pre Hesston 1340/1345 a kompatibilné diskové kosačky

Toto je náhradný kĺbový hriadeľ klznej spojky pre diskovú kosačku 1340 a skupinu Hesston 1340/1345. Stránka je vytvorená okolo troch kontrol, ktoré rozhodujú, či hriadeľ sedí: uhol kĺbu CV na každej strane, traktor a veľkosti pripojenia náradia a krútiaceho momentu, ktorý chráni prevodovku kotúča. Čísla dielov pre komplet zostava, polovica náradia a polovica traktora sú uvedené nižšie, aby ste mohli predtým priradiť existujúcu jednotku vyžiadanie cenovej ponuky.

Veľkoobchodná ponukaNa objednávku
MOQCena uvedená na objednávku
PrispôsobenieNa základe kreslenia
Dodacia lehotaCena uvedená na objednávku

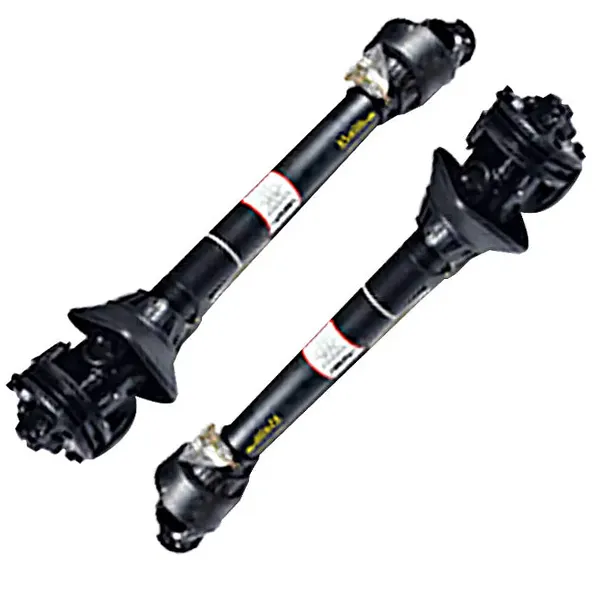

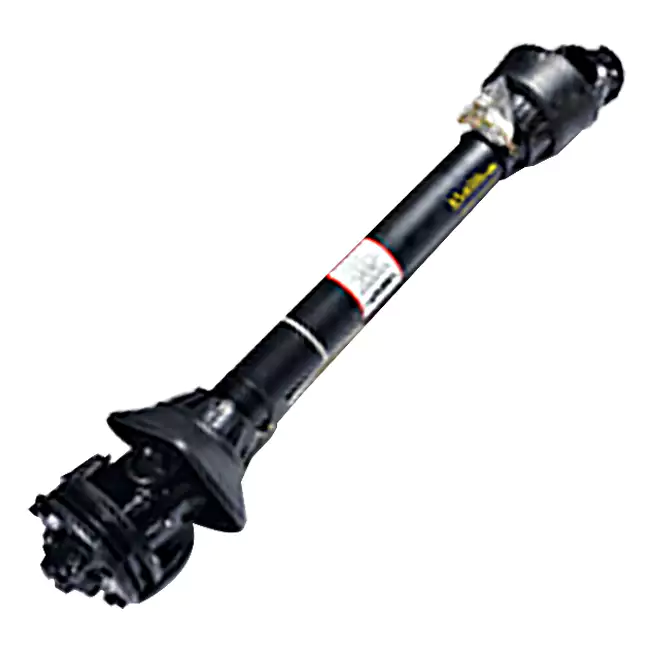

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Kompletná zostava dvojitého CV 55N s klznou spojkou – 80-stupňový CV na strane traktora, 50-stupňový CV na strane kotúča.

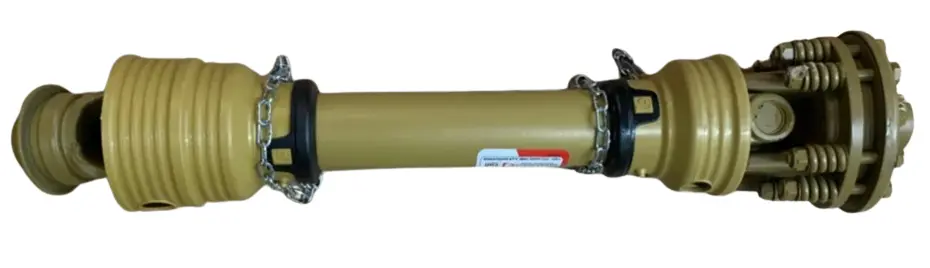

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Detail spojky a strmeňa – dvojlamelová trecia spojka a 1-3/8 palcový 6-drážkový koniec.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Referenčný uhol kĺbu CV – 80-stupňová strana traktora a 50-stupňová strana kotúča.

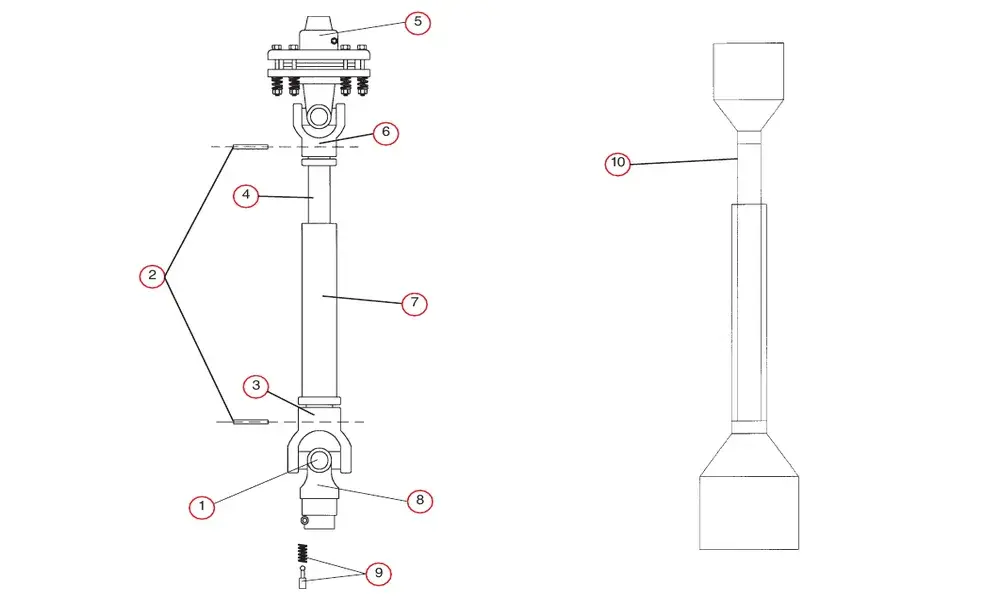

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Pohľad na rozložené diely – krížová súprava, strmene rúr, zostava klznej spojky a bezpečnostný štít.
  • Hesston1340/1345
  • CaseIHvyberte 8312
  • Massey FergusonPTD 12
  • Nový nápad 5512
  • 55Ndvojitý životopis
  • 2 800 N·msklzový moment

Hnacia sústava a spojka

Odkaz na pôvodné vybavenie
55N
Uhol CV na strane traktora
80 stupňov
Uhol CV na strane disku
50 stupňov
Vstupný hriadeľ
Typicky 1,50 "guľatý
Konce traktora / náradia
1-3/8" 6-drážka
Pripojenie k traktoru v 14656849
1,375-21
Implementujte spojenie
1,5" RD svorka
Typ klznej spojky
Dvojité doskové trenie
Sklzový moment
2 800 N·m
Vypnutie napájania pri preťažení
Do 0,3 sekundy
Samočinné resetovanie po sklze
Do 30 sekúnd

Stavba a ochrana

Materiál hriadeľa
40Cr legovaná oceľ
Povrchová úprava
Dacromet proti hrdzi
Odolnosť proti postreku soli
Presahuje 1 000 hodín
Usporiadanie tesnení
Olejové tesnenie skeletu s tromi perami + magnetický krúžok na odstraňovanie triesok
Ochrana proti prachu
Plne uzavretý kryt proti prachu
Odkaz na kontamináciu
ISO 4406 18/16 po 500 hodinách v piesku, prachu a rose
Referenčná rýchlosť čepele
1 800 – 2 200 ot./min
Tlmenie
Hydraulické tlmenie + predpätie pružiny
Indikácia opotrebovania
Krúžok vizuálneho indikátora opotrebovania
Referenčná spotreba paliva
12% zníženie dodávaného materiálu

Tabuľka čísel dielov – Kompletná zostava a polovice

55N dvojitá zostava CV a čísla dielov polovičného hriadeľa
Číslo dielu Traktor Implementovať Popis
14656849 1,375-21 1,5" RD svorka 55N 80x50 Dvojitý CV
82-14656849 žiadny 1,5" RD svorka 55N 50 stupňov CV polovica (nástroj)
83-14656849 1,375-21 žiadny 55N 80 stupňov CV polovica (traktor)

Kompletná zostava je číslo dielu na objednávku pri výmene oboch polovíc. Keby len traktor polovičný resp polovica náradia je opotrebovaná, číslo polovice hriadeľa musí zodpovedať. Tieto dve polovice sú uvedené oddelene, pretože uhol CV sa líši na strane traktora a na strane kotúča. Ďalšie aplikácie diskových kosačiek nájdete v častiVývodový hriadeľ pre kotúčekategórii.

Diely produktu — Referenčné čísla pre servisnú výmenu

Servisné diely podľa referenčného čísla a stĺpca s číslom dielu
Ref. Nie Názov časti 147129 147134 147248
1 Cross Kit 170015 170020 170020
2 Roll Pin 170120 170120 170120
3 Koncový strmeň ženského potrubia 151050 151070 151070
4 Vnútorná trubica 151090 151092 151092
5 Zostava klznej spojky — — —
6 Vidlica na konci trubice 151045 151065 151065
7 Vonkajšia trubica 151091 151093 151093
8 Koncový strmeň traktora 151035 151055 151055
9 Kolík rýchleho odpojenia 170110 170110 170110
10 Bezpečnostný štít 124310 124315 124315
10 Bezpečnostný štít Eurocardan 124311 124316 124316

Tabuľka dielov slúži na servisnú výmenu jednotlivých komponentov. Pri objednávaní kompletného náhradného hriadeľa, použite číslo dielu zostavy v predchádzajúcej tabuľke. Čím širšieRozsah vývodového hriadeľauvádza ďalšie poľnohospodárske hnacie ústrojenstvo kategórie.

Chovanie spojky – čo chráni nastavenie 2 800 N·m

Pri bežnom kosení

Stav spojky
Zasnúbený
Prenesený krútiaci moment
Až 2 800 N·m
Referenčná rýchlosť čepele
1 800 – 2 200 ot./min
Tlmenie
Hydraulické + predpätie pružiny

Dvojlamelová trecia spojka zostáva zapnutá, kým disková kosačka normálne kosí. Hydraulické tlmenie a Usporiadanie predpätia pružiny je určené na udržanie stabilnej rýchlosti kotúča, keď odpor kolíše na svahoch a za mokra zem.

Keď kosačka narazí na kameň alebo koreň

Stav spojky
Pošmyknutia
Vypnutie napájania
Do 0,3 sekundy
Resetovať
Samočinné resetovanie do 30 sekúnd
Kontrola opotrebovania
Krúžok vizuálneho indikátora opotrebovania

Klzná spojka je časť, ktorá preberá tlmič namiesto kotúčovej prevodovky. Samonastavovacia pružina systém obnoví prenos po odstránení prekážky a krúžok indikátora opotrebovania poskytuje vizuálnu referenciu keď si spojkové lamely vyžadujú pozornosť.

Krútiaci moment 2 800 N·m je údaj uvedený v dodanom materiáli produktu. Potvrďte nastavenie oproti model diskovej kosačky a vývodový hriadeľ traktora pred objednaním. Zodpovedajúce hnacie ústrojenstvo náradia nájdete naVývodový hriadeľ pre kotúče New Hollandstránku ako krížový odkaz pre konfigurácie na strane diskov.

Skôr ako požiadate o cenovú ponuku

  1. Potvrďte model kosačky a existujúce číslo dielu

    Disková kosačka 1340, Hesston 1340/1345, select CaseIH 8312, Massey Ferguson PTD 12 a New Idea 5512 sú referencie kompatibility v dodávanom materiáli. Existujúce číslo dielu hriadeľa je najrýchlejší spôsob, ako potvrdiť výmenu.

  2. Potvrďte drážkovanie vývodového hriadeľa traktora

    Kompletná zostava 14656849 je uvedená s pripojením traktora 1.375-21. Ak traktor používa iný čap vývodového hriadeľa, potvrďte polovicu traktora samostatne pomocou 83-14656849 alebo ekvivalentného.

  3. Potvrďte pripojenie náradia

    Strana náradia je uvedená ako 1,5" RD svorka v kompletnej zostave a v polovici náradia 82-14656849. Ak vstup kotúča používa inú svorku alebo strmeň, pred objednávkou potvrďte polovicu náradia.

  4. Skontrolujte stav krútiaceho momentu a spojky

    Spojka je v dodanom materiáli nastavená na 2 800 N·m. Ak bola nastavená existujúca spojka alebo kosačka pracuje s inou prevodovkou, pred uvedením výmeny potvrďte nastavenie sklzu podľa návodu na obsluhu kosačky.

MOQ, prispôsobenie a dodacia lehota sú uvedené pre každú objednávku, pretože závisia od toho, či je objednávka kompletná montáž alebo polovičný hriadeľ a či sa veľkosti spojov zhodujú so štandardnými číslami dielov. Na tejto stránke nie je nič sa zaväzuje k pevnej MOQ alebo dodacej dobe, ktorá by neplatila pre inú konfiguráciu. Pre súvisiacu hnaciu sústavu kategórii, pozriVývodový hriadeľ pre miešačky krmivarozsah.

Pošlite model kosačky a číslo existujúceho dielu

Pošlite model diskovej kosačky, existujúce číslo dielu hriadeľa a drážku vývodového hriadeľa traktora. Potvrdíme, či správna je kompletná zostava 14656849, polovica náradia 82-14656849 alebo polovica traktora 83-14656849 zhodovať a vystaviť cenovú ponuku s MOQ a dodacou dobou pre túto konfiguráciu.
