Čo ovplyvňuje nosnosť kužeľového prevodu?

Kužeľové ozubené kolesá zohrávajú rozhodujúcu úlohu pri prenose pohybu a krútiaceho momentu medzi pretínajúcimi sa hriadeľmi, najmä v priemyselných systémoch s vysokým zaťažením, ako sú automobilové hnacie ústrojenstvo, banské zariadenia, lodný pohon, robotika a automatizované stroje. Keď inžinieri hodnotia výkon, vždy vyvstáva jedna základná otázka: Čo ovplyvňuje nosnosť kužeľového prevodu? Odpoveď spočíva v kombinácii materiálovej vedy, geometrie ozubených kolies, tepelného spracovania, povrchovej úpravy, mazania a noriem presnej výroby. Nosnosť nie je nikdy určená jedným parametrom. Je to výsledok komplexnej inžinierskej bilancie.

V Raydafon Technology Group Co., Limited navrhujeme a vyrábame systémy Precision Gear pre náročné aplikácie, kde sa nedá vyjednávať o stabilite krútiaceho momentu, odolnosti proti únave a dlhej životnosti. Náš inžiniersky tím chápe, že nosnosť priamo určuje spoľahlivosť, prevádzkovú bezpečnosť a celkové náklady životného cyklu. Prostredníctvom kontrolovaných výrobných procesov v našej továrni, pokročilých kontrolných systémov a optimalizovaného dizajnu geometrie zubov zaisťujeme, že každý Precision Gear spĺňa medzinárodné štandardy pre pevnosť a odolnosť. Tento článok poskytuje podrobné technické vysvetlenie faktorov, ktoré ovplyvňujúkužeľový prevodnosnosť a ako profesionálna výroba zabezpečuje konzistentný výkon.

Obsah

• Akú úlohu zohráva výber materiálu a tepelné spracovanie v kapacite zaťaženia?
• Ako geometria ozubených kolies ovplyvňuje rozloženie zaťaženia kužeľových ozubených kolies?
• Prečo presnosť výroby určuje výkon v reálnom svete?
• Zhrnutie
• FAQ

Akú úlohu zohráva výber materiálu a tepelné spracovanie v kapacite zaťaženia?

Výber materiálu je základom nosnosti kužeľového prevodu. Mechanickú pevnosť, profil tvrdosti, únavovú odolnosť a rázovú húževnatosť ozubeného kolesa určuje predovšetkým jeho základný materiál a následné tepelné spracovanie. Bez správneho materiálového inžinierstva ani najpresnejšia geometria ozubeného kolesa nevydrží vysoký krútiaci moment alebo cyklické namáhanie.

1. Bežné materiály pre vysoko zaťažené kužeľové kolesá

V našej továrni zvyčajne vyrábamePresná prevodovkavýrobky z týchto legovaných ocelí:

• 20CrMnTi pre karburizované prevody vyžadujúce vysokú tvrdosť povrchu
• 42CrMo pre stredný až vysoký prenos krútiaceho momentu
• 18CrNiMo7-6 pre ťažké priemyselné a banské aplikácie
• Varianty z nehrdzavejúcej zliatiny do korozívneho prostredia

Každý materiál poskytuje inú rovnováhu medzi húževnatosťou jadra a tvrdosťou povrchu. Napríklad:

2. Procesy tepelného spracovania, ktoré zlepšujú kapacitu zaťaženia

Tepelné spracovanie priamo ovplyvňuje únavovú pevnosť v ohybe a povrchovú kontaktnú pevnosť. Medzi hlavné procesy používané v našej továrni patria:

• Nauhličovanie na zvýšenie obsahu uhlíka na povrchu
• Kalenie na zlepšenie tvrdosti
• Temperovanie na zníženie krehkosti
• Nitridácia pre odolnosť proti opotrebovaniu
• Indukčné kalenie pre lokálne spevnenie

Nauhličované prevody vytvárajú tvrdú vonkajšiu vrstvu odolnú voči jamkovej korózii pri zachovaní pevného jadra schopného absorbovať nárazové zaťaženie. Tento dizajn s dvojitou štruktúrou výrazne zvyšuje nosnosť. Raydafon Technology Group Co., Limited starostlivo kontroluje hĺbku nauhličovania, zvyčajne medzi 0,8 mm a 1,5 mm v závislosti od veľkosti modulu.

3. Normy únavovej pevnosti a zaťaženia

Nosnosť kužeľového prevodu je vypočítaná podľa noriem ISO a AGMA. Zvažujú sa dva hlavné spôsoby zlyhania:

• Zlyhanie pri ohýbaní pri koreni zuba
• Kontaktná únavová porucha na boku zuba

Nesprávny výber materiálu znižuje obe hodnoty odporu. Naše riešenia Precision Gear prechádzajú metalografickou kontrolou a testovaním tvrdosti na overenie štrukturálnej konzistencie pred odoslaním. V konečnom dôsledku materiál a tepelné spracovanie definujú teoretický maximálny krútiaci moment, ktorý môže prevodovka uniesť. Bez správnej metalurgie, vylepšenia geometrie a mazania nemôžu kompenzovať slabé konštrukčné základy.

Ako geometria ozubených kolies ovplyvňuje rozloženie zaťaženia kužeľových ozubených kolies?

Zatiaľ čo materiál poskytuje pevnosť, geometria určuje, ako sa táto sila využije. Zlé rozloženie zaťaženia na povrch zubov dramaticky znižuje skutočnú nosnosť. Dokonca aj vysokopevnostná oceľ predčasne zlyhá, ak je koncentrácia napätia nadmerná.

1. Kľúčové geometrické parametre

Nasledujúce parametre ovplyvňujú nosnosť kužeľového prevodu:

• modul
• Počet zubov
• Tlakový uhol
• Uhol špirály
• Šírka tváre
• Úprava profilu zubov

Väčší modul zväčšuje hrúbku zubov, čím zlepšuje pevnosť v ohybe. Širšia čelná šírka rozdeľuje zaťaženie na väčšiu kontaktnú plochu. Tieto úpravy však musia byť v súlade s obmedzeniami návrhu systému.

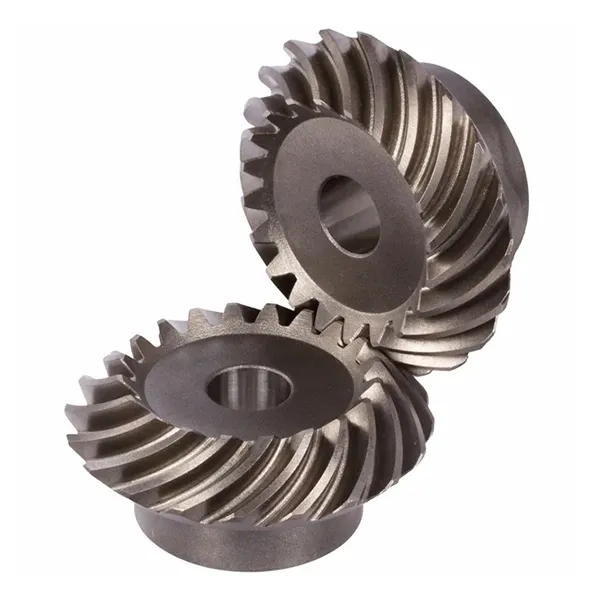

2. Špirálové kužeľové kolesá vs priame kužeľové kolesá

Špirálové kužeľové kolesá vo všeobecnosti ponúkajú vyššiu nosnosť v porovnaní s priamymi kužeľovými kolesami vďaka postupnému záberu zubov. Tým sa znižuje nárazové zaťaženie a hluk.Raydafon Technology Group Co., Limitedsa špecializuje na výrobu špirálových presných ozubených kolies pre systémy s vysokým krútiacim momentom.

3. Načítajte optimalizáciu kontaktného vzoru

Správne vzory kontaktov zubov zabraňujú lokalizovanému preťaženiu. Naša továreň používa softvér na analýzu kontaktov ozubených kolies na simuláciu:

• Chyba prenosu
• Rozloženie zaťaženia pod krútiacim momentom
• Vplyv tepelnej rozťažnosti
• Účinky vychýlenia hriadeľa

Úpravy mikrogeometrie, ako je korunovanie a korekcia elektródy, pomáhajú vyrovnávať kontaktné napätie. To priamo zlepšuje prevádzkovú zaťažiteľnosť tým, že zabraňuje predčasnému pittingu.

4. Technické parametre nášho kužeľového presného ozubeného kolesa

Optimalizáciou geometrie zabezpečujeme, aby každý Precision Gear fungoval v rámci bezpečných limitov namáhania aj pri špičkovom krútiacom momente.

Prečo presnosť výroby určuje výkon v reálnom svete?

Teoretickú nosnosť kužeľového kolesa možno dosiahnuť len vtedy, ak je prísne kontrolovaná výrobná presnosť. Odchýlky v profile zubov, chyba rozstupu, hádzanie alebo povrchová úprava výrazne znižujú skutočnú nosnosť.

1. Presnosť obrábania

Vysoká nosnosť vyžaduje prísnu kontrolu tolerancie. Naša továreň používa:

• CNC stroje na rezanie špirálových kužeľových ozubených kolies
• Päťosové obrábacie centrá
• Stroje na brúsenie ozubených kolies
• Inšpekčné systémy CMM

Raydafon zachováva prísnu kontrolu rozmerovej tolerancie, aby sa zabezpečila konzistentná geometria zubov naprieč šaržami.

2. Povrchová úprava a brúsenie

Brúsené ozubené kolesá vykazujú nižšie trenie a lepšie rozloženie kontaktov. Presné brúsenie zlepšuje:

• Stabilita kontaktného pomeru
• Zníženie hluku
• Tvorba mazacieho filmu
• Únavový život

To je dôvod, prečo sú naše riešenia Precision Gear pre vysokorýchlostné aplikácie plne brúsené a nie iba frézované.

3. Kontrola a testovanie kvality

Overenie výkonu zaťaženia zahŕňa:

• Testovanie vzoru kontaktu zubov
• Meranie tvrdosti
• Magnetická kontrola častíc
• Dynamické vyváženie

Raydafon Technology Group Co., Limited uplatňuje pred odoslaním viacstupňovú kontrolu. To zaisťuje, že výpočty nosnosti sa premietnu do skutočnej prevádzkovej životnosti. Výrobná presnosť premosťuje priepasť medzi dizajnom a výkonom v teréne. Ani prémiové materiály nedokážu kompenzovať zlú kvalitu obrábania.

Zhrnutie

Čo ovplyvňuje nosnosť kužeľového prevodu? Odpoveď spočíva v kombinácii pevnosti materiálu, optimalizovanej geometrie, kontrolovaného tepelného spracovania, povrchovej úpravy a prísnej presnosti výroby. Každý faktor prispieva k odolnosti proti únave v ohybe a trvanlivosti kontaktu s povrchom. V spoločnosti Raydafon Technology Group Co., Limited integrujeme metalurgickú odbornosť, pokročilú technológiu obrábania a prísne normy kontroly, aby sme vyrábali vysokovýkonné systémy Precision Gear prispôsobené priemyselným požiadavkám.

Ak hodnotíte dodávateľov ozubených kolies pre aplikácie s vysokým krútiacim momentom, náš technický tím je pripravený podporiť váš projekt technickými konzultáciami a prispôsobenou výrobou.Kontaktujte Raydafon Technology Group Co., Limiteddnes, aby sme prediskutovali vaše požiadavky a dostali podrobnú cenovú ponuku.

FAQ

Otázka 1: Čo najviac ovplyvňuje nosnosť kužeľových ozubených kolies v priemyselných aplikáciách?
Pevnosť materiálu a kvalita tepelného spracovania majú zvyčajne najväčší vplyv, pretože určujú únavu v ohybe a odpor povrchu. Geometria a presnosť obrábania však musia zodpovedať vlastnostiam materiálu, aby sa dosiahol výkon pri plnom zaťažení.

Q2: Ako zlepšuje tepelné spracovanie nosnosť kužeľového ozubeného kolesa?
Tepelné spracovanie zvyšuje tvrdosť povrchu pri zachovaní húževnatého jadra. Táto dvojitá štruktúra zabraňuje zlomeniu koreňa zuba a povrchovým jamkám pri opakovaných cykloch krútiaceho momentu.

Otázka 3: Ovplyvňuje stupeň presnosti prevodového stupňa nosnosť?
áno. Vyššia presnosť znižuje koncentráciu napätia a nerovnomerné rozloženie zaťaženia. To umožňuje prevodu bezpečne pracovať bližšie k jeho teoretickému limitu zaťaženia bez predčasného opotrebovania.

Q4: Prečo je špirálové kužeľové ozubené koleso uprednostňované pre systémy s vysokým zaťažením?
Špirálové kužeľové kolesá zaberajú postupne a rozdeľujú silu rovnomernejšie po povrchu zuba. To znižuje rázové namáhanie a zvyšuje efektívnu nosnosť v porovnaní s priamymi kužeľovými prevodmi.

Otázka 5: Môžu podmienky mazania ovplyvniť nosnosť kužeľového ozubeného kolesa?
Správne mazanie zabraňuje kontaktu kov na kov a znižuje únavu povrchu. Nedostatočné mazanie zvyšuje trenie a teplo, znižuje efektívnu nosnosť a skracuje životnosť.
