Vývodový hriadeľ pre lisy na okrúhle balíky Case IH
  • Vývodový hriadeľ pre lisy na okrúhle balíky Case IHVývodový hriadeľ pre lisy na okrúhle balíky Case IH
  • Vývodový hriadeľ pre lisy na okrúhle balíky Case IHVývodový hriadeľ pre lisy na okrúhle balíky Case IH

Vývodový hriadeľ pre lisy na okrúhle balíky Case IH

Vývodový hriadeľ pre lisy na kruhové balíky Case IH — kryty RB444, RB454, RB455A, RB464, RB554 a RB564, plus varianty RB454 siláž a RB454 rotorová rezačka. CAT4 a CAT5 hnacie sústavy s konštantnou rýchlosťou s trecou spojkou; vstupné drážkovanie 1.375-6 alebo 1.375-21 v závislosti od traktora; požiadavka na výkon 40–100 k (30–75 kW). Referencie krútiaceho momentu spojky od 1 000 N·m (CAT3/S4) do 1 800 N·m (CAT4/S6). Pošlite svoj model lisu a drážku vývodového hriadeľa traktora – potvrdíme kategóriu hnacieho ústrojenstva, krútiaci moment spojky a dĺžku hriadeľa a do 24 hodín vrátime cenovú ponuku z výroby.

OEM náhrada · Séria Case IH RB

Vývodový hriadeľ pre lisy na okrúhle balíky Case IH — CAT4 a CAT5 hnacie sústavy s konštantnou rýchlosťou, 1.375-6 / 1.375-21 Spline

Vývodový hriadeľ lisu na okrúhle balíky zlyhá jedným z dvoch spôsobov: kardanový kĺb nezvládne uhol natočenia úvrate, alebo spojka pri správnom krútiacom momente nešmýka a ráz si zoberie prevodovka. Táto stránka uvádza veľkosti hriadeľov, požadovaný výkon a čísla dielov spojky pre Case IH RB444, RB454, RB455A, RB464, RB554 a lisy RB564, takže môžete prispôsobiť náhradný hriadeľ modelu lisu, ktorý skutočne používate.

Pokryté modely lisov

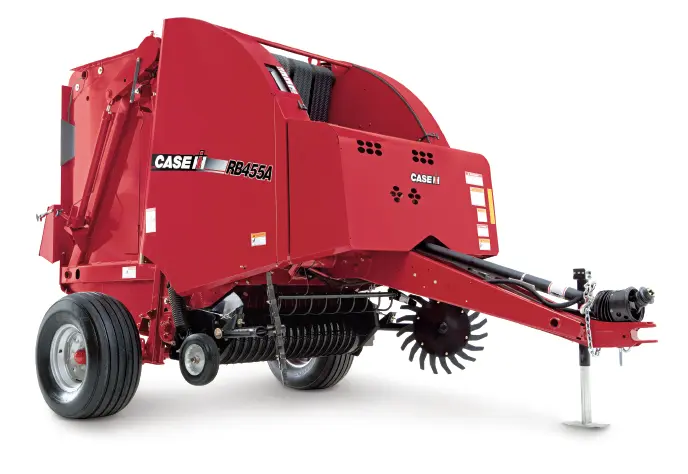

6 základných modelov RB444, RB454, RB455A, RB464, RB554, RB564 — plus varianty RB454 na siláž a RB454 rotorové rezačky.

Veľkosti hnacej sústavy

CAT4 / CAT5 Hnacia sústava s konštantnou rýchlosťou s trecou spojkou. Vstupné drážkovanie 1.375-6 alebo 1.375-21 v závislosti od traktora.

Požiadavka na napájanie

40-100 koní Od 30 kW na RB444 až po 75 kW na RB454 Rotor Cutter. Úplný rozpis v tabuľke nižšie.
PTO shaft for Case IH round balers — constant velocity driveline with friction clutch

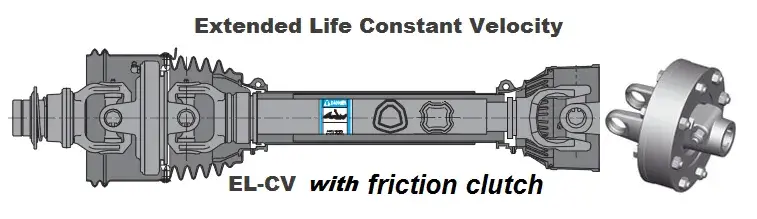

Zostava kardanového hriadeľa — kĺb s konštantnou rýchlosťou, trecia spojka a vstupný strmeň 1.375-6.
PTO shaft for Case IH round balers — clutch end and spline detail
Detail konca spojky a drážky — rýchlo odpojiteľné strmene a ložisko štítu.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Možnosti vstupného strmeňa — 1,375-6 a 1,375-21 drážky, prispôsobené vývodovému hriadeľu traktora.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Konfigurácia trecej spojky a strižnej skrutky – bod sklzu chráni prevodovku lisu.

Tabuľka modelov — Veľkosť vývodového hriadeľa a požadovaný výkon lisom

Modely lisov na okrúhle balíky Case IH – veľkosť hriadeľa a výkon vývodového hriadeľa
Model lisu Veľkosť vývodového hriadeľa Požadovaný PTO, hp (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Siláž CAT4 65 (48)
Rotorová fréza RB454 CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH vyžaduje hnacie sústavy CAT4 alebo CAT5 s konštantnou rýchlosťou v závislosti od modelu s trecou spojkou. Rotorová fréza RB454 je jediným variantom v tomto rade, ktorý vyžaduje CAT5 s príkonom 100 hp (75 kW) — ak váš traktor je pod touto hodnotou, pred objednávkou si overte konštrukciu lisu.

Constant velocity PTO shaft part number reference for Case IH round balers
Referenčné číslo PTO s konštantnou rýchlosťou — CAT3 až CAT5, základné čísla dielov 540 a 1000 ot./min.

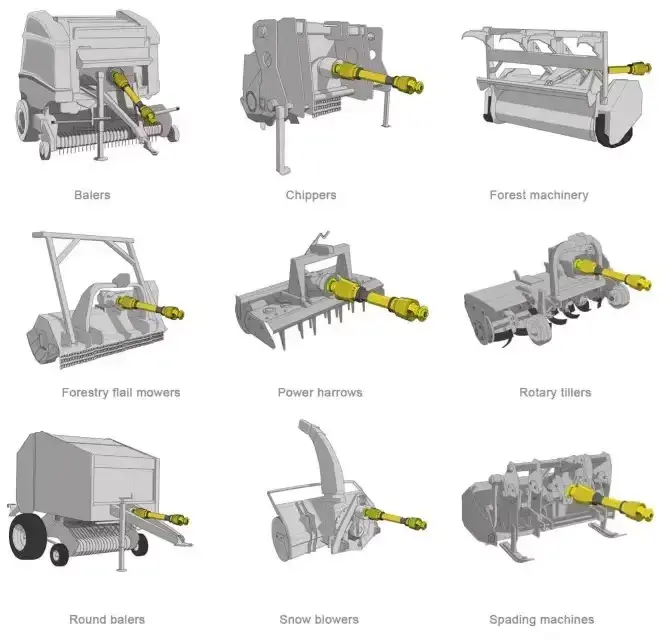

PTO shaft installed on a round baler in field operation

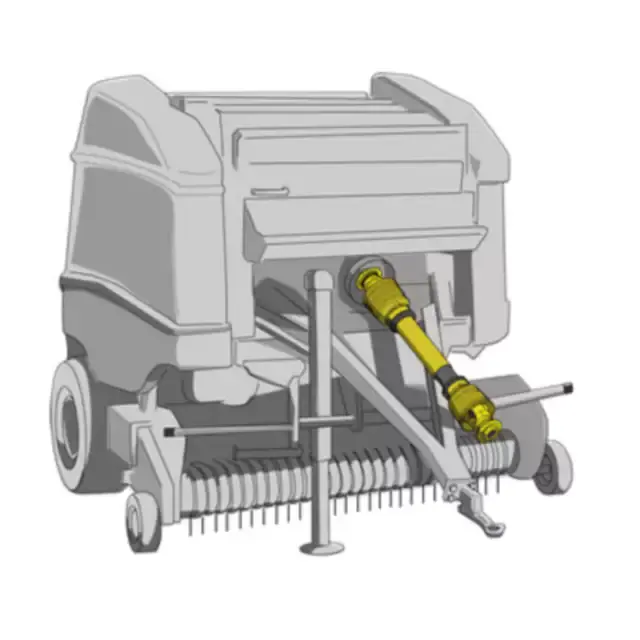

Inštalácia na mieste – uhol hriadeľa a vôľa štítu na vstupe lisu.

Čísla dielov PTO a spojky s konštantnou rýchlosťou

PTO s konštantnou rýchlosťou – základné čísla dielov podľa kategórie a drážky traktora
CV PTO Traktor Spline Základné číslo dielu
CAT3/540 1,375-6 71R4121UCW07000
CAT4/540 1,375-6 71R6121UCW07000
CAT4/1000 1,375-21 71R6121UCW08000
CAT5/540 1,375-6 71R8121UCW07000
CAT5/1000 1,375-21 71R8121UCW08000
FT trecie spojky pre 1.375-6 drážkový vstup
Univerzálna veľkosť Krútiaci moment (N·m) Číslo dielu
CAT3 / S4 1 000 6QE344901R
CAT3 / S4 1 000 635E41203R
CAT4 / S6 1 800 663H53403R
CAT5 / S8 1 450 6LM453003R

Vyššie uvedené čísla dielov sú referenčné body na prispôsobenie hriadeľa kombinácii lisu a traktora. Ak váš lis používa inú polovicu náradia alebo je čap traktora drážkovaný 1.750-20, pošlite model a my ho potvrďte správnu kombináciu. Čím širšíVývodový hriadeľ pre lisy na kruhové balíkysortiment zahŕňa aj iné značky lisov.

Čo rozhoduje o tom, či hriadeľ sedí a vydrží

  1. Priraďte kategóriu pohonu k modelu lisu

    CAT4 a CAT5 nie sú v tomto rozsahu zameniteľné. RB444, RB454 a RB455A bežia CAT4; RB464, RB554 a RB564 bežia CAT5; rotorová rezačka RB454 tiež vyžaduje CAT5. Montáž hriadeľa CAT4 na lis, ktorý požaduje CAT5 necháva kĺb podhodnotený pri úvrati, kde dochádza k väčšine predčasných porúch začať.

  2. Vstupné drážky prispôsobte traktoru, nie lisu

    Strana lisu je upevnená náradím, ale strana traktora závisí od traktora, ktorý používate. 1.375-6 je bežný 540 ot./min. 1,375-21 je 1000 ot./min. 1,750-20 sa objaví pri vyššom výkone traktory. Odoslanie fotografie modelu traktora a vývodového hriadeľa je najrýchlejší spôsob, ako potvrdiť, ktoré strmeň sa hodí. Ak aktualizujete aj pohon náradia, pozrite si časťVývodový hriadeľkategórii pre celý rozsah.

  3. Nastavte treciu spojku na lis, nie na traktor

    Trecia spojka je tu na to, aby prekĺzla skôr, ako prevodovka lisu dostane rázové zaťaženie. Príliš vysoko nastavená spojka prenesie ráz priamo do prevodovky; nastavené príliš nízko, pri bežnom lisovaní sa šmýka. FT Vyššie uvedená tabuľka spojky uvádza referenčný krútiaci moment na univerzálnu veľkosť — 1 000 N·m pre CAT3/S4, 1 800 N·m pre CAT4/S6 a 1 450 N·m pre CAT5/S8.

  4. Skontrolujte uhol hriadeľa a vôľu štítu na úvrati

    Kĺb s konštantnou rýchlosťou toleruje väčší uhol natočenia ako štandardný univerzálny kĺb, ale štít stále potrebuje vôľu pri úplnom uzamknutí. Ak sa hriadeľ vysunie alebo sa štít dotkne oja v úvrať, spoj zlyhá predčasne bez ohľadu na hodnotenie. Obrázok vyššie ukazuje cieľový uhol pri vstup lisu. Pre lisy od iných výrobcov jeVývodový hriadeľ pre lisy na kruhové balíky Kronestrana uvádza ekvivalentné referenčné body.

Pošlite svoj model lisu a vývodový hriadeľ traktora

Povedzte nám model lisu (RB444 až RB564) a čap vývodového hriadeľa traktora (1.375-6, 1.375-21 alebo 1.750-20). budeme potvrďte kategóriu hnacej sústavy, krútiaci moment spojky a dĺžku hriadeľa a pošlite cenovú ponuku priamo z výroby – zvyčajne do 24 hodín. K dispozícii sú vlastné dĺžky a konfigurácie štítov. Ak váš stroj používa a neštandardná prevodovka,poľnohospodárska prevodovkarelevantný môže byť aj rozsah.
