Aké sú tri kľúčové stupne prevodovky veternej turbíny?

Prevodovky veterných turbínpreviesť nízkorýchlostné otáčanie rotora na vysokorýchlostný vstup generátora. Porucha môže mať za následok značné náklady na prestoje. Pochopenie týchto zložitých komponentov nie je len technickou krivkou učenia; je to kľúčové pre maximalizáciu návratnosti investícií do veterných elektrární. Ako popredný výrobca OEM,Raydafonnavrhuje každý podkomponent prevodovky tak, aby spĺňal najvyššie štandardy na odolnosť, presnosť a efektivitu. Modernýprevodovka veternej turbínyintegruje tri kľúčové stupne prenosu do jedného systému. Ich príslušné funkcie a kľúčové komponenty sú uvedené nižšie.

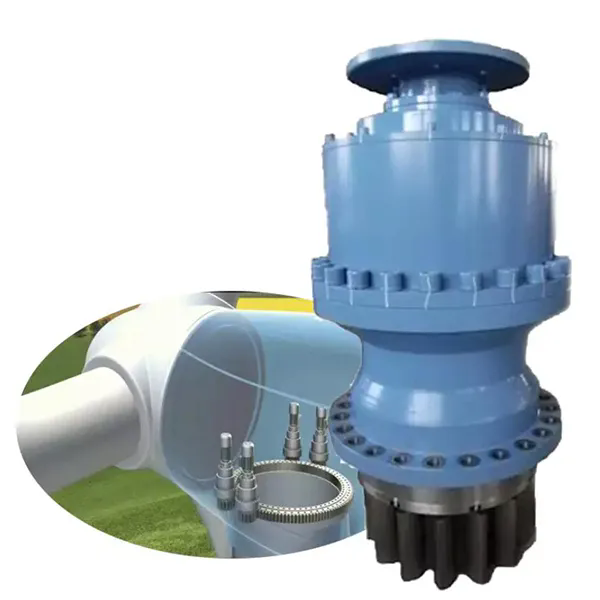

1. Stupeň planetárneho prevodu

Funkcia:

Zvláda vysoký vstupný krútiaci moment (až 6 MN·m) z hriadeľa rotora pri rýchlostiach 6-20 ot./min.

Kľúčové komponenty:

Sun Gear: Prenáša krútiaci moment na centrálne koleso troch až piatich planétových kolies.

Planet Gears: Otáčajte sa okolo centrálneho kolesa namontovaného na nosiči planéty.

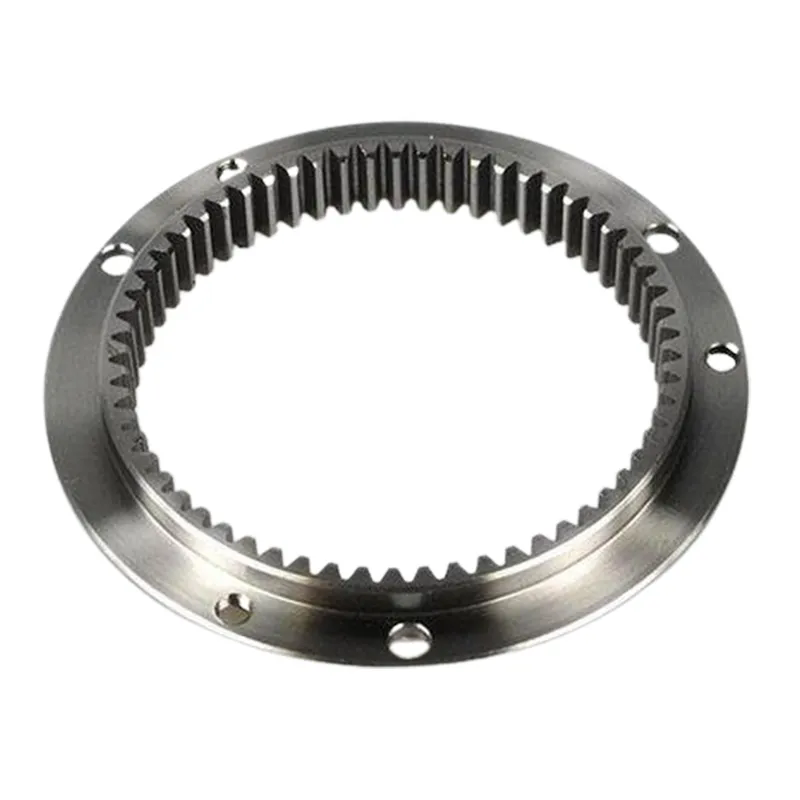

Kruhové koleso: Pevné vonkajšie ozubené koleso s vnútornými zubami.

Planétový nosič: Spája planétové kolesá s vloženým hriadeľom.

2. Stupeň medziľahlého paralelného hriadeľa

Funkcia: Používa špirálové prevody na zvýšenie rýchlosti o 10-15 krát. Kľúčové komponenty:

Vstupný pastorok: Poháňaný unášačom planétového prevodu.

Medziľahlý prevod: Prenáša pohyb do vysokorýchlostného stupňa.

Hriadeľ: Vysoko pevná legovaná oceľ, konštrukcia odolná voči únave.

Ložiská: Presné ložiská s kosouhlým stykom.

3. Vysokorýchlostný stupeň

Funkcia: Zvyšuje konečnú rýchlosť generátora na 1 500 – 1 800 ot./min.

Kľúčové komponenty:

Výstupný pastorok: Pripája sa k spojke generátora.

Mazací systém: Prúdové a rozstrekové mazanie.

Chladiaci okruh: Výmenník tepla olej-vzduch.

Prevodovka veternej turbínyKritické podporné systémy:
