Vývodový hriadeľ pre lisy na okrúhle balíky Krone
  • Vývodový hriadeľ pre lisy na okrúhle balíky KroneVývodový hriadeľ pre lisy na okrúhle balíky Krone
  • Vývodový hriadeľ pre lisy na okrúhle balíky KroneVývodový hriadeľ pre lisy na okrúhle balíky Krone

Vývodový hriadeľ pre lisy na okrúhle balíky Krone

Lis na kruhové balíky Krone kryt vývodového hriadeľa KR100/125/155/130/160, 1500/1800, 1500V/1250 MC a 1250/1550. Štandardná veľkosť 4 a možnosti CV 4 používajú hriadeľ 1210 s drážkou 1,375-6. Veľkosť 6 CV je k dispozícii pre 1500/1800 a vybrané 1250/1500 zostavy; 1500V/1250 MC používa 2380 alebo 2480 CV s 1,375-6. Možnosti spojky zahŕňajú FT34 pri 1 000 N·m, FT32 pri 1 000 N·m, FT42 pri 1 450 N·m, výrez K64/2 pri 1 050 alebo 1 500 N·m a FF1 pri 1 000 N·m. Čísla základných dielov CV sú 71R4121UCW07000 pre CAT3/540 a 71R6121UCW07000 pre CAT4/540, obe 1.375-6. MOQ, prispôsobenie a dodacia lehota sú uvedené na objednávku po potvrdení modelu lisu a existujúcej konfigurácie hriadeľa.

Pohonná sústava lisu na okrúhle balíky Krone · Veľkoobchodné dodávky

Veľkoobchodný vývodový hriadeľ pre lisy na okrúhle balíky Krone – špecifikácie, MOQ, prispôsobenie a dodacia lehota pre KR100 až 1800 a kompatibilné zostavy

Lisy na kruhové balíky Krone nie všetky berú rovnaký vývodový hriadeľ. Skupina KR100 až KR160 používa hnaciu sústavu veľkosti 4, 1500 a 1800 môže mať veľkosť 4 alebo veľkosť 6 CV, 1500V a 1250 MC používajú 2380 alebo 2480 CV a 1250/1550 beží Veľkosť 4 CAT3 CV, zatiaľ čo niektoré zostavy 1250/1500 používajú veľkosť 6 CAT4. Tri tabuľky na tejto stránke uvádzajú možnosť PTO, typ spojky a číslo základného dielu pre každú skupinu, takže hriadeľ môže byť spárovaný pred cenovou ponukou vyžiadané.

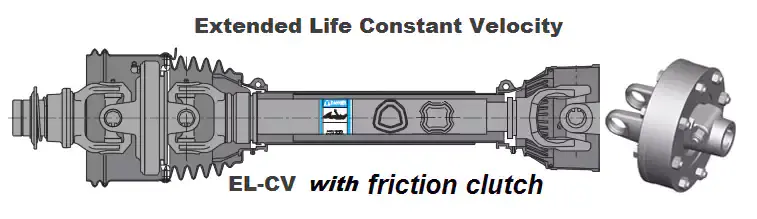

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

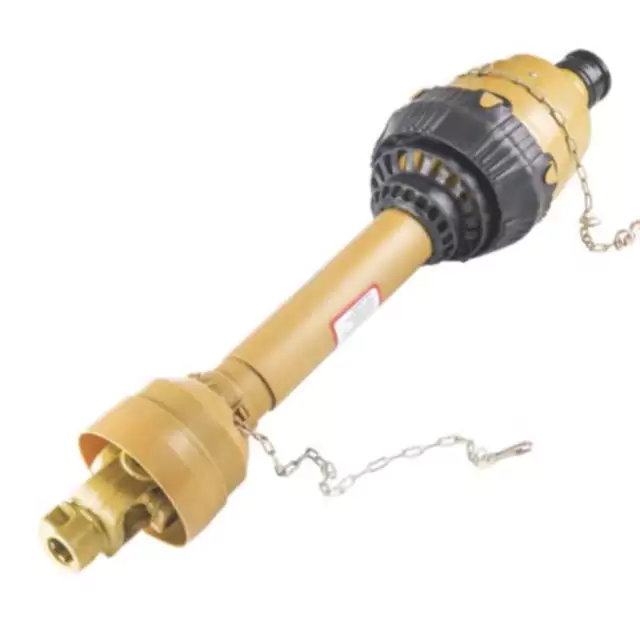

Vývodový hriadeľ lisu na kruhové balíky Krone – CV kĺb, teleskopická trubica a koniec spojky.
13Referencie modelov
Veľkosť 4 / Veľkosť 6Možnosti hnacej sústavy CV
1 000–1 800 N·mRozsah krútiaceho momentu spojky
1,375-6Spoločný spline

Modelová mriežka — vývodový hriadeľ a spojka od lisu

Skupina AKR100 / KR125 / KR155
PTO
Veľkosť 4 Standard alebo Veľkosť 4 CV, hriadeľ 1210
Spline
1,375-6
Spojka
FT34 pri 1 000 N·m
Veľkosť 4
Skupina A130 / 160 KR
PTO
Veľkosť 4 Standard alebo Veľkosť 4 CV, hriadeľ 1210
Spline
1,375-6
Spojka
FT34 pri 1 000 N·m
Veľkosť 4
Skupina B1500/1800
PTO
Veľkosť 4 alebo veľkosť 6 CV
Spline
1,375-6
Spojka
FT32 pri 1 000 N·m alebo FT42 pri 1 450 N·m
Veľkosť 4 / Veľkosť 6
Skupina C1500V / 1250 MC
PTO
2380 alebo 2480 CV
Spline
1,375-6
Spojka
K64/2 výrez pri 1 050 alebo 1 500 N·m
Výrezová spojka
Skupina D1250/1550
PTO
Veľkosť 4 (CAT3) CV
Spline
1,375-6
Spojka
FT32 alebo FF1 pri 1 000 N·m
Veľkosť 4 CAT3
Skupina E1250 / 1500 (veľkosť 6 stavieb)
PTO
Veľkosť 6 CV (CAT4) na niektorých zostavách
Spline
1,375-6
Spojka
FT42 pri 1 450 N·m
Veľkosť 6 CAT4

Tabuľka špecifikácií — Model, PTO a ochrana

Pôvodné zoskupenie podľa modelu lisu, hnacej sústavy vývodového hriadeľa a výkonu spojky
Model PTO Ochrana
100/125/155/130/160 KR Veľkosť 4 Štandard *1210 *1,375-6; Veľkosť 4 CV *1210 *1,375-6 FT34 *1 375-6 * 1 000 N·m
1500/1800 Veľkosť 4 alebo veľkosť 6 CV s 1,375-6 FT32 pri 1 000 N·m alebo FT42 pri 1 450 N·m
1500V / 1250 MC 2380 alebo 2480 CV s 1,375-6 K64/2 výrez @1 050 alebo 1 500 N·m *1,375-6
1250/1550 Veľkosť 4 (CAT3) CV s 1,375-6 FT32 alebo FF1 pri 1 000 N·m
1250/1500 Niektorí používajú CV 6 (CAT4) FT42 @ 1 450 N·m

Rovnaký model lisu sa môže objaviť vo viac ako jednej zostave. Potvrďte zapnuté existujúce číslo dielu hriadeľa alebo typ spojky stroj pred vyžiadaním cenovej ponuky. Lisy na kruhové balíky Krone sú vybavené trecím alebo výrezom spojka v závislosti od konštrukcie. Čím širšíVývodový hriadeľ pre lisy na kruhové balíkyzoznamy stránok iné značky lisov ako krížový odkaz.

Čísla základných dielov CV a čísla dielov spojky FT

Základné čísla dielov PTO s konštantnou rýchlosťou
CV PTO Traktor Základné číslo dielu
CAT3/540 1,375-6 71R4121UCW07000
CAT4/540 1,375-6 71R6121UCW07000
FT spojky pre 1.375-6 drážkový vstup
Univerzálna veľkosť Krútiaci moment Číslo dielu
CAT3 / S4 1 000 N·m 6QE344901R
CAT3 / S4 1 000 N·m 635E41203R
CAT4 / S6 1 800 N·m 663H53403R

Číslo základného dielu CV je zostava bez zariadenia náradia. Polovica náradia, rúrka a štít sú vybrané samostatne podľa modelu lisu. Čísla dielov spojky FT sú uvedené podľa univerzálnej veľkosti a menovitého krútiaceho momentu. Ak existujúca spojka bola nastavená, pred objednávkou si overte cieľový krútiaci moment preklzu podľa návodu na lisovanie. A súvisiaca kategória je naVývodový hriadeľ pre kotúčestránku.

Ako sa spája hriadeľ lisu na okrúhle balíky Krone

01

Prečítajte si model lisu zo stroja

KR100 až KR160 spadajú do jednej skupiny; 1500 a 1800 v inom; 1500V a 1250 MC v tretine; 1250/1550 a 1250/1500 vo štvrtom a piatom. Modelová mriežka vyššie zobrazuje PTO a spojku, ktoré zodpovedajú každej skupine.

02

Potvrďte existujúce číslo dielu hriadeľa

Rovnaký lis môže byť vyrobený s trecou spojkou alebo vypínacou spojkou. Existujúce číslo dielu je najrýchlejší spôsob, ako potvrdiť, s akou konfiguráciou bol stroj dodaný, pred objednaním náhradného zariadenia.

03

Potvrďte drážkovanie vývodového hriadeľa traktora

Väčšina lisov na kruhové balíky Krone v tomto rade má 1,375-6 drážky. Ak traktor používa iný vývodový hriadeľ, potvrďte polovicu CV samostatne. TheRozsah vývodového hriadeľaAk sa súčasne mení strana traktora, uvádza sa na stránke zoznam ostatných kategórií poľnohospodárskych hnacích sústav.

Kde sa tento hriadeľ používa

Hnacie ústrojenstvo lisov na kruhové balíky Krone naprieč radom KR100 až 1800 a skupinami 1500 V, 1250 MC a 1250/1550.

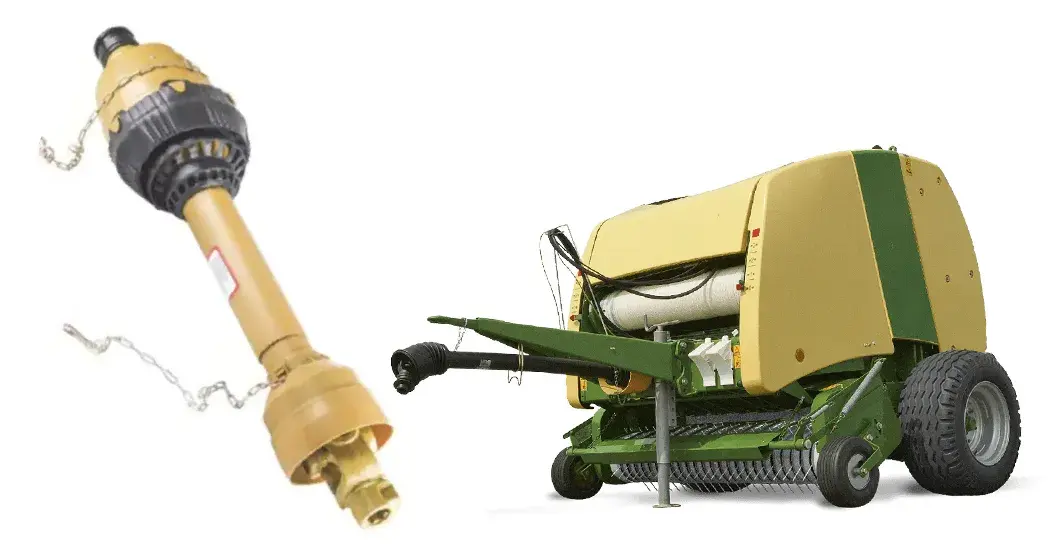

Vývodový hriadeľ lisu na kruhové balíky Krone preberá energiu z vývodového hriadeľa traktora a dodáva ju do prevodovky lisu cez CV kĺb a teleskopická trubica. Keď lis naberie ťažký riadok alebo narazí na kus materiálu, spojka — buď trenie alebo výrez v závislosti od konštrukcie — chráni prevodovku pred nárazmi.

Hriadeľ je prispôsobený modelu lisu a drážke vývodového hriadeľa traktora nezávisle. Strana lisu fixuje polovicu náradia, typ spojky a dĺžku rúrky; strana traktora upevňuje polovicu CV a drážku PTO. Obaja strany musia byť potvrdené pred objednaním náhradného hriadeľa.

Pre súvisiacu aplikáciu lisu na kruhové balíky,Vývodový hriadeľ pre lisy na okrúhle balíky Case IHpoužíva porovnateľnú štruktúru jednotlivých modelov. Pre prevodovky náradia, ktoré sú umiestnené za vývodovým hriadeľom, pozripoľnohospodárska prevodovkarozsah.

Pošlite model lisu a číslo dielu existujúceho hriadeľa

Zašlite model lisu Krone (KR100 až 1800, 1500V, 1250 MC, 1250/1550 alebo 1250/1500) a existujúci diel hriadeľa číslo alebo typ spojky. Potvrdíme možnosť PTO, výkon spojky a číslo základného dielu CV zostaviť a vystaviť cenovú ponuku s MOQ a dodacou dobou pre túto konfiguráciu.
