Aký je rozdiel medzi jednočinnými a dvojčinnými kombajnovými hydraulickými valcami?

V oblasti poľnohospodárskych strojov, najmä pri zberovej technike, je hydraulický valec základnou súčasťou. Prevádza tlak hydraulickej kvapaliny na lineárnu silu a pohyb, čo umožňuje ovládanie rôznych funkcií, od zdvíhacích zostáv zberača až po nastavovanie pozícií navijaka. Medzi najbežnejšie typy hydraulických valcov používaných v harvestoroch patria jednočinné a dvojčinné valce. Voľba medzi týmito dvoma typmi nie je ľubovoľná; ide o kritické technické rozhodnutie, ktoré ovplyvňuje výkon, efektivitu a náklady stroja.

Zásadný rozdiel medzi jednodejstvom a dvojdejstvomHydraulický valec kombajnuspočíva v spôsobe, akým sa hydraulická kvapalina aplikuje na generovanie pohybu. Jednočinný valec využíva hydraulický tlak na vysunutie piestu v jednom smere, pričom spätný zdvih sa uskutočňuje vonkajšou silou, typicky gravitáciou alebo pružinou. Dvojčinný valec využíva hydraulický tlak na vysúvanie a zasúvanie piestu, čím zabezpečuje poháňaný pohyb v oboch smeroch. Tento základný rozdiel spôsobuje variácie v dizajne, aplikácii a výkonnostných charakteristikách. Tento článok poskytuje systematickú technickú analýzu oboch typov valcov, skúma ich prevádzkové princípy, konštrukciu, oblasti použitia a výberové kritériá. Cieľom je vybaviť inžinierov, technikov a odborníkov v oblasti obstarávania jasným pochopením výhod a obmedzení každého typu.

Obsah

• 1. Prevádzkové princípy: Ako fungujú jednočinné a dvojčinné valce
• 2. Konštrukcia a rozdiely komponentov
• 3. Špecifiká aplikácie v Harvester Systems
• 4. Výkonové a riadiace charakteristiky
• 5. Výberové kritériá: Ktorý typ valca zvoliť?
• 6. Často kladené otázky (FAQ)
• 7. Záver

1. Prevádzkové princípy: Ako fungujú jednočinné a dvojčinné valce

Hydraulický valec je mechanický pohon, ktorý premieňa hydraulickú energiu (tlak kvapaliny) na mechanickú energiu (lineárnu silu a pohyb). Hlavným princípom je aplikácia tlakovej hydraulickej kvapaliny na piest vo valci. Tlak pôsobí na oblasť piestu a vytvára silu, ktorá pohybuje piestom a pripojenou tyčou. Smer pohybu je určený tým, na ktorú stranu piestu je tekutina aplikovaná. Jednočinný a dvojčinný kombajnový hydraulický valec sa zásadne líši v spôsobe, akým sa kvapalina aplikuje na riadenie pohybu.

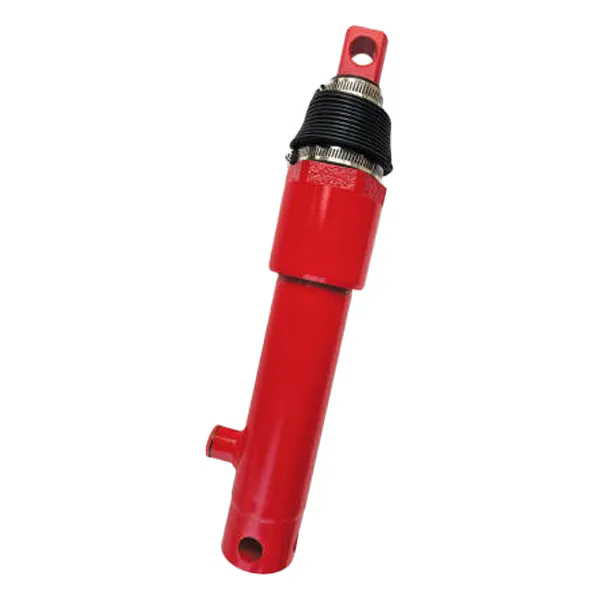

Jednočinný valec:Jednočinný valec má jeden otvor pre hydraulickú kvapalinu. Kvapalina sa aplikuje iba na jednu stranu piesta (zvyčajne na spodnú stranu). Tlak tlačí piest a tyč jedným smerom, čím sa valec predlžuje. Spätný zdvih (zatiahnutie piestu) sa dosiahne vonkajšou silou. Najbežnejšími vonkajšími silami sú gravitácia (hmotnosť bremena ťahajúceho piest späť) alebo mechanická pružina. Jednočinné valce majú jednoduchú konštrukciu a používajú sa v aplikáciách, kde vratnú silu zabezpečuje samotné zaťaženie. V harvestore možno použiť jednočinný hydraulický valec kombajnu na úlohy, ako je zdvíhanie ťažkého komponentu, kde hmotnosť komponentu poskytuje vratnú silu, keď sa uvoľní hydraulický tlak.

Dvojčinný valec:Dvojčinný valec má dva otvory, jeden na každej strane piestu. Hydraulická kvapalina môže byť dodávaná do ktoréhokoľvek portu, aby sa vytvoril pohyb v oboch smeroch. Na vysunutie valca sa kvapalina dodáva do spodného otvoru, čím sa piest tlačí nahor. Na zatiahnutie valca sa kvapalina privádza do horného portu, čím sa piest tlačí nadol. To poskytuje napájaný pohyb v oboch smeroch. Sila generovaná v každom smere nemusí byť nevyhnutne rovnaká, pretože účinná plocha piesta je na oboch stranách rozdielna (strana tyče má menšiu účinnú plochu v dôsledku prierezu tyče). Dvojčinné valce ponúkajú presnejšie ovládanie a používajú sa tam, kde je potrebná sila v oboch smeroch. V kombajne sa dvojčinný kombajnový hydraulický valec používa na funkcie, ako je ovládanie výšky kotúča, nakláňanie hlavičky alebo nastavenie polohy žacej lišty, kde sa vyžaduje poháňaný pohyb v oboch smeroch.

Nasledujúca tabuľka poskytuje porovnanie prevádzkových princípov vedľa seba.

ORaydafon Technology Group Co., Limited, vyrábame jednočinné aj dvojčinné kombajnové hydraulické valce, aby sme splnili rôznorodé potreby poľnohospodárskeho sektora. Náš inžiniersky tím môže poskytnúť odborné poradenstvo pri výbere vhodného typu valca pre konkrétnu aplikáciu.

2. Konštrukcia a rozdiely komponentov

Konštrukcia jednočinného a dvojčinného kombajnového hydraulického valca odráža ich odlišné princípy fungovania. Základné komponenty oboch typov valcov sú podobné: valec valca, piest, tyč, tesnenia a koncové uzávery. V detailoch konštrukcie sú však značné rozdiely, ktoré ovplyvňujú ich výkon a spoľahlivosť. Primárne rozdiely sú v pieste a systéme tesnenia piestu.

Piest:V jednočinnom valci je piest typicky jednoduchý kotúčový komponent, ktorý je pripevnený k tyči. Piest sa používa na prenos sily z hydraulickej kvapaliny na tyč. V dvojčinnom valci je piest zložitejším komponentom. Je vybavený tesneniami na oboch stranách, aby sa zabránilo úniku tekutiny medzi dvoma komorami. Piest musí byť schopný odolávať tlaku z oboch strán, čo si vyžaduje robustnú konštrukciu. Piest v dvojčinnom valci často obsahuje vodiaci krúžok (alebo trecí krúžok) na udržanie vyrovnania a zabránenie kontaktu kov na kov medzi piestom a vŕtaním valca.

tesnenia:Tesniaci systém je rozhodujúci pre výkon akéhokoľvek hydraulického valca. V jednočinnom valci je primárnou požiadavkou na tesnenie zabrániť úniku tekutiny z tlakovej strany piesta. V dvojčinnom valci sú potrebné tesnenia na oboch stranách piestu, aby sa zabránilo úniku medzi dvoma komorami. Ide o náročnejšiu požiadavku na tesnenie, pretože vyžaduje tesnenie, ktoré odolá tlaku z oboch smerov. Tesnenie piestu v dvojčinnom valci je často dvojčinné tesnenie, ako napríklad tesnenie v tvare U alebo polyuretánové tesnenie.

Tesnenia tyče:Oba typy valcov majú tesnenie tyče, aby sa zabránilo úniku kvapaliny pozdĺž tyče. Tesnenie ojnice v dvojčinnom valci však musí odolať aj vyšším tlakom, ktoré môžu nastať na strane ojnice piestu. To môže vyžadovať robustnejšiu konštrukciu tesnenia tyče.

Odpruženie:Dvojčinné valce často obsahujú tlmiace prvky na konci zdvihu, aby sa znížili nárazové sily a hluk. Toto je obzvlášť dôležité v aplikáciách, kde valec pohybuje ťažkými nákladmi pri vysokých rýchlostiach. Tlmenie je menej bežné v jednočinných valcoch, pretože spätný zdvih je zvyčajne riadený vonkajšou silou.

Nasledujúca tabuľka poskytuje porovnanie konštrukčných vlastností jednočinného a dvojčinného zberného hydraulického valca.

V Raydafon Technology Group Co., Limited vyrábame hydraulické valce Harvester s použitím vysoko kvalitných materiálov a presných výrobných procesov. Naše valce sú navrhnuté tak, aby spĺňali náročné požiadavky poľnohospodárskych aplikácií a poskytovali spoľahlivý a dlhotrvajúci výkon.

3. Špecifiká aplikácie v Harvester Systems

Voľba medzi jednočinným a dvojčinným zberným hydraulickým valcom je silne ovplyvnená špecifickou aplikáciou v rámci harvestora. Každý typ valca je vhodný pre konkrétne funkcie na základe požadovaného pohybu, profilu sily a požiadaviek na ovládanie. Hydraulický valec kombajnu sa na stroji používa v širokej škále funkcií, od zdvíhania ťažkých komponentov až po ovládanie zložitých pohybov.

Aplikácie jednočinného valca:Jednočinné valce sa zvyčajne používajú v aplikáciách, kde zaťaženie môže poskytnúť vratnú silu. V harvestoroch to často zahŕňa zdvíhacie operácie, pri ktorých hmotnosť komponentu poskytuje spätnú silu. Napríklad jednočinný valec sa môže použiť na zdvíhanie hlavičky (žacej lišty) kombajnu. Pri použití hydraulického tlaku sa valec vysunie a zdvihne hlavicu. Keď sa tlak uvoľní, váha hlavice tlačí valec späť nadol. Podobne sa jednočinné valce používajú na nastavenie výšky kotúča na niektorých harvestoroch, kde vratnú silu zabezpečuje hmotnosť kotúča.

Aplikácie dvojčinného valca:Dvojčinné valce sa používajú v aplikáciách, ktoré vyžadujú poháňaný pohyb v oboch smeroch. V kombajne to zahŕňa funkcie, ako je ovládanie uhla hlavice, nastavenie polohy navijaka a obsluha vykladacej závitovky. Napríklad dvojčinný kombajnový hydraulický valec možno použiť na naklonenie zberača tak, aby sledoval obrys zeme. Valec možno vysunúť alebo zasunúť, aby sa nastavil uhol hlavičky. Podobne sa často používa dvojčinný valec na ovládanie polohy vykladacieho šneku, ktorý umožňuje jeho vysúvanie alebo zasúvanie podľa potreby. Schopnosť poskytovať hnaný pohyb v oboch smeroch je nevyhnutná pre presné ovládanie týchto funkcií.

Nižšie uvedená tabuľka poskytuje súhrn typických aplikácií pre každý typ valca v harvestore.

V spoločnosti Raydafon máme rozsiahle skúsenosti s výrobou hydraulických valcov pre kombajny pre širokú škálu aplikácií. Náš inžiniersky tím môže poskytnúť odborné poradenstvo o vhodnom type valca pre vašu špecifickú aplikáciu.

4. Výkonové a riadiace charakteristiky

Výkonové a riadiace charakteristiky jednočinného a dvojčinného kombajnového hydraulického valca sú priamym dôsledkom ich konštrukcie a princípov činnosti. Pochopenie týchto charakteristík je nevyhnutné pre výber správneho valca pre danú aplikáciu a pre jeho integráciu do celkového hydraulického systému. Primárne výkonnostné charakteristiky, ktoré je potrebné zvážiť, sú výstup sily, regulácia rýchlosti a ovládateľnosť.

Vynútený výstup:Výkon hydraulického valca je určený hydraulickým tlakom a účinnou plochou piesta. V prípade jednočinného valca sa sila generuje iba pri vysúvacom zdvihu. Sila sa rovná tlaku vynásobenému celou plochou piesta. V prípade dvojčinného valca sa sila generuje pri vysúvacom aj sťahovacom zdvihu. Sila na vysúvacom zdvihu je rovnaká ako pri jednočinnom valci (tlak x plná plocha piesta). Sila na retrakčný zdvih je menšia, pretože efektívna plocha je zmenšená o plochu tyče (tlak x (oblasť piestu - plocha tyče)). Tento rozdiel môže byť významný najmä vo valcoch s veľkými tyčami.

Ovládanie rýchlosti:Rýchlosť hydraulického valca je riadená prietokom hydraulickej kvapaliny. Pri jednočinnom valci sa rýchlosť reguluje iba pri vysúvacom zdvihu. Rýchlosť spätného zdvihu je riadená vonkajšou silou (gravitácia alebo pružina). V prípade dvojčinného valca je možné regulovať rýchlosť pri vysúvacom aj zaťahovacom zdvihu nastavením prietoku na príslušný port. To poskytuje presnejšiu kontrolu nad pohybom valca.

Ovládateľnosť:Dvojčinný hydraulický valec Harvestra ponúka presnejšie ovládanie ako jednočinný valec. Schopnosť aplikovať hydraulický tlak na obe strany piestu umožňuje presnejšie umiestnenie bremena. Dvojčinný valec tiež umožňuje použitie regeneračných okruhov, ktoré môžu v určitých aplikáciách zvýšiť otáčky valca. Jednočinné valce sú horšie ovládateľné, pretože spätný zdvih je závislý od vonkajšej sily.

Nasledujúca tabuľka sumarizuje výkonové charakteristiky jednočinného a dvojčinného kombajnového hydraulického valca.

V spoločnosti Raydafon sú naše hydraulické valce Harvester navrhnuté tak, aby poskytovali vysoký výkon a spoľahlivú prevádzku. Používame pokročilé výrobné techniky, aby sme zaistili stálu kvalitu a dlhú životnosť.

5. Výberové kritériá: Ktorý typ valca zvoliť?

Výber vhodného typu hydraulického valca kombajnu (jednočinný alebo dvojčinný) je kritickým technickým rozhodnutím, ktoré ovplyvňuje výkon, spoľahlivosť a náklady systému. Proces výberu by mal byť založený na systematickom hodnotení požiadaviek na žiadosť. Mali by sa zvážiť tieto kritériá:

Požiadavky na silu:Vyžaduje aplikácia silu v oboch smeroch? Ak je potrebná iba zdvíhacia alebo tlačná sila, môže stačiť jednočinný valec. Ak je potrebná sila v oboch smeroch, je potrebný dvojčinný valec. Zvážte tiež veľkosť sily potrebnej v každom smere. Sila na retrakčný zdvih dvojčinného valca je nižšia ako vyťahovací zdvih v dôsledku plochy tyče, čo môže byť faktor.

Požiadavky na ovládanie:Aké presné musí byť ovládanie valca? Ak postačuje jednoduché ovládanie zapnutia/vypnutia, môže byť postačujúci jednočinný valec. Ak sa vyžaduje presné polohovanie, je potrebný dvojčinný valec. Zvážte tiež, či aplikácia vyžaduje, aby valec držal polohu, čo sa ľahšie dosiahne s dvojčinným valcom.

Požiadavky na rýchlosť:Vyžaduje aplikácia riadenú rýchlosť v oboch smeroch? Ak je regulácia otáčok potrebná len pri vysúvacom zdvihu, môže byť prijateľný jednočinný valec. Ak je potrebná regulácia otáčok na oboch zdvihoch, je potrebný dvojčinný valec.

Úvahy o nákladoch:Jednočinné valce sú vo všeobecnosti lacnejšie ako dvojčinné valce kvôli ich jednoduchšej konštrukcii. Úspory nákladov na jednočinný valec však musia byť porovnané s potenciálnymi obmedzeniami výkonu a ovládania.

V Raydafon Technology Group Co., Limited vám môžeme pomôcť s výberom vhodného hydraulického valca Harvester pre vašu konkrétnu aplikáciu. Náš inžiniersky tím môže poskytnúť odborné poradenstvo na základe vašich požiadaviek.

6. Často kladené otázky (FAQ)

Otázka 1: Môže byť jednočinný valec premenený na dvojčinný valec?

Odpoveď: Nie, jednočinný valec nemožno prerobiť na dvojčinný valec. Konštrukcia valca je zásadne odlišná. Jednočinný valec má iba jeden port a jednu sadu tesnení, zatiaľ čo dvojčinný valec má dva otvory a tesnenia na oboch stranách piestu. Prestavba by si vyžadovala kompletné prerobenie valca a výmenu piestu a tesnení, čo nie je cenovo výhodné. Vo všeobecnosti je praktickejšie zakúpiť si dvojčinný valec pre aplikácie, ktoré vyžadujú obojsmernú silu.

Otázka 2: Čo sa stane s kvapalinou na beztlakovej strane jednočinného valca?

Odpoveď: V jednočinnom valci je netlaková strana piesta typicky odvetrávaná do atmosféry. To umožňuje vzduchu vstupovať a vystupovať z valca, keď sa piest pohybuje, čím sa bráni vzniku podtlaku alebo pretlaku. Toto odvetrávanie je dosiahnuté cez odvzdušňovací otvor. Niektoré jednočinné valce majú tiež koniec tyče, ktorý je otvorený do okolia.

Otázka 3: Ktorý typ valca sa častejšie používa v moderných harvestoroch?

Odpoveď: Moderné harvestory používajú kombináciu jednočinného a dvojčinného harvestorového hydraulického valca, v závislosti od konkrétnej aplikácie. Na jednoduché zdvíhacie úlohy sa často používajú jednočinné valce. Pre zložitejšie funkcie vyžadujúce presné ovládanie a obojsmernú silu sú však štandardom dvojčinné valce. Trend v moderných harvestoroch smeruje k viac dvojčinným valcom, pretože poskytujú väčšiu kontrolu a všestrannosť.

Otázka 4: Ako zistím, či moja aplikácia potrebuje jednočinný alebo dvojčinný valec?

Odpoveď: Výber závisí od požiadaviek na silu a ovládanie aplikácie. Ak potrebujete silu iba v jednom smere a spätný zdvih možno dosiahnuť gravitáciou alebo pružinou, môže stačiť jednočinný valec. Ak potrebujete silu v oboch smeroch alebo presné ovládanie polohy valca, je potrebný dvojčinný valec. Náš technický tím vám môže pomôcť analyzovať vašu aplikáciu.

Otázka 5: Ako veľkosť tyče ovplyvňuje silu dvojčinného valca?

Odpoveď: Veľkosť tyče znižuje efektívnu plochu piestu pri spätnom zdvihu. Sila pri spätnom zdvihu sa rovná tlaku vynásobenému plochou piesta mínus plocha tyče. To znamená, že sťahovacia sila je vždy nižšia ako sila vyťahovania. Rozdiel medzi vysúvacími a sťahovacími silami je výraznejší na valcoch s väčším priemerom tyče. Pre aplikácie vyžadujúce veľkú silu v oboch smeroch môže byť preferovaný valec s malou tyčou.

7. Záver

Jednočinný a dvojčinný kombajnový hydraulický valec sú základnými komponentmi poľnohospodárskych strojov, ale slúžia na rôzne účely. Jednočinný valec poskytuje silu v jednom smere, pričom spätný zdvih je vykonávaný vonkajšou silou, vďaka čomu je vhodný na jednoduché zdvíhacie úlohy. Dvojčinný valec poskytuje silu v oboch smeroch, ponúka presné ovládanie a všestrannosť pre komplexné funkcie. Výber vhodného typu valca závisí od špecifických požiadaviek aplikácie, vrátane potreby obojsmernej sily, presnosti ovládania a regulácie rýchlosti.

V spoločnosti Raydafon Technology Group Co., Limited sme sa zaviazali poskytovať vysokokvalitné hydraulické valce Harvester, ktoré spĺňajú náročné požiadavky poľnohospodárskeho priemyslu. Náš komplexný sortiment valcov zahŕňa jednočinné aj dvojčinné konštrukcie a náš skúsený inžiniersky tím môže poskytnúť odborné poradenstvo pri výbere a aplikácii týchto produktov. Pozývame vás, aby ste nás kontaktovali pre viac informácií.

Kontaktujte spoločnosť Raydafon Technology Group Co., Limited ešte dnesaby ste prediskutovali vaše požiadavky na hydraulický valec Harvestra.
