Super sila pre zdvíhanie vo veľkých výškach
Patentovaná dvojpiestová konštrukcia dosahuje ťah až 2000 kN. Zdvíha plošinu do 50 m s chybou polohovania kontrolovanou v rozmedzí ± 3 cm, čím podporuje presné vedenie a údržbu vo veľkých výškach.

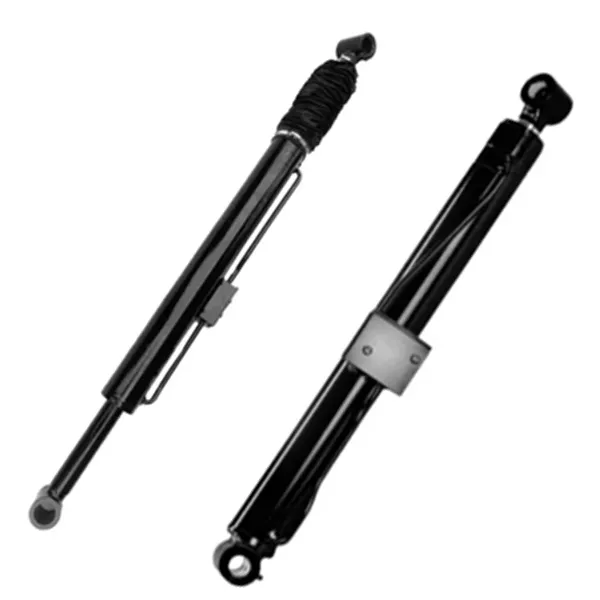

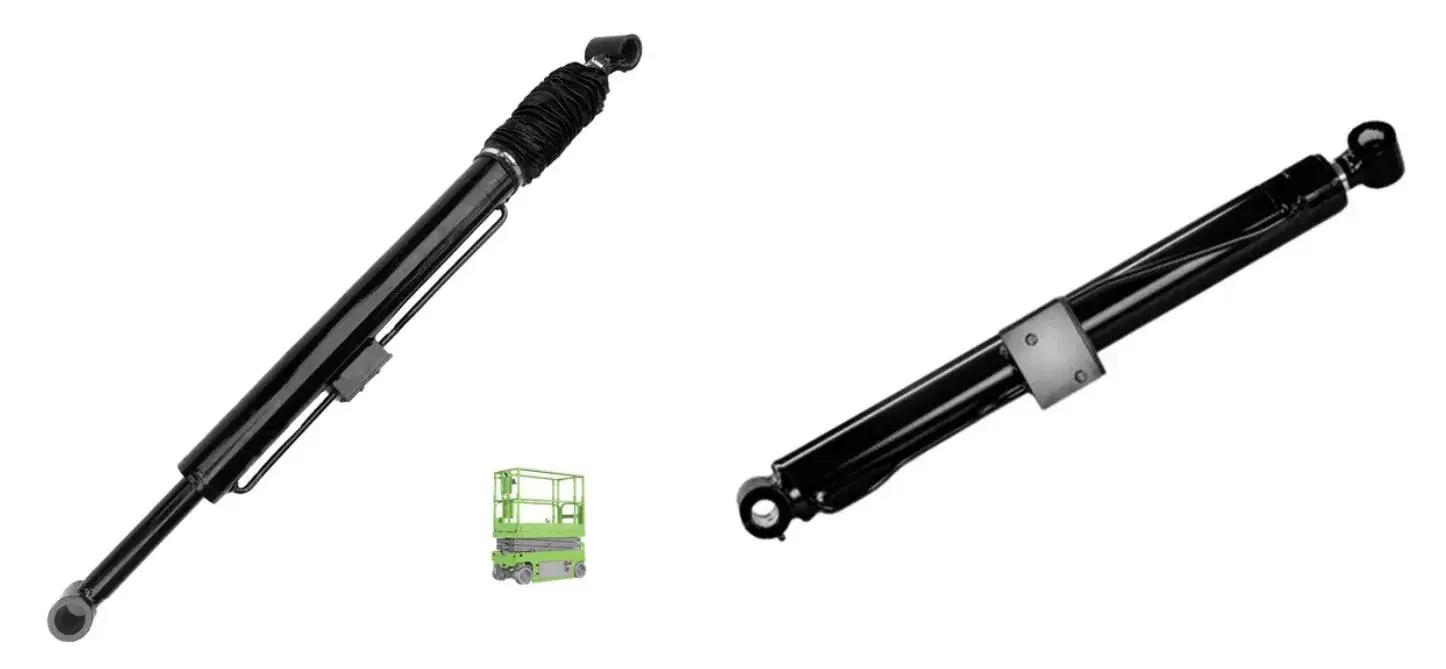

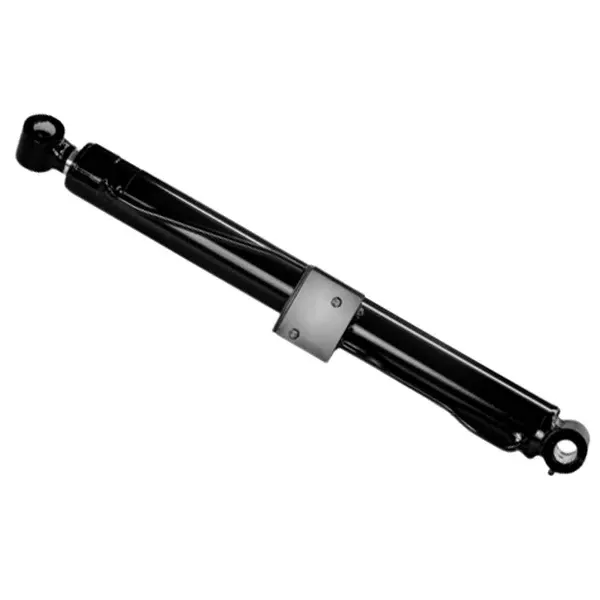

Raydafon je továreň so sídlom v Číne a priamy výrobca a dodávateľ hydraulických valcov horných ramien vozidiel pre letecké práce. Tento valec horného ramena poháňa plošinu výložníka na leteckých pracovných vozidlách používaných na opravu elektrickej energie, komunálnu výstavbu, inštaláciu billboardov a údržbu vo vysokých nadmorských výškach. Štandardný model GTHZ210C-620500-000 poskytuje ťah až 2000 kN s patentovanou dvojpiestovou konštrukciou, pracovný tlak 23 MPa, vŕtanie Φ110 mm, tyč Φ75 mm a zdvih 815 mm. Telo zo špeciálnej legovanej ocele je kované a tepelne spracované šesťkrát na tvrdosť o 40 % vyššiu ako obyčajná oceľ a štvornásobný kompozitný tesniaci systém si poradí s dažďom, prachom, vetrom a pobrežnou soľou. Modulárny dizajn znižuje objem o 25 % a hmotnosť o 18 % v porovnaní s porovnateľnými produktmi. Vlastné vŕtanie, zdvih, inštalačná vzdialenosť, poloha portu a súkromný štítok sú podporované. Pošlite svoje číslo výkresu, požadované množstvo a cieľový port a požiadajte o cenovú ponuku.

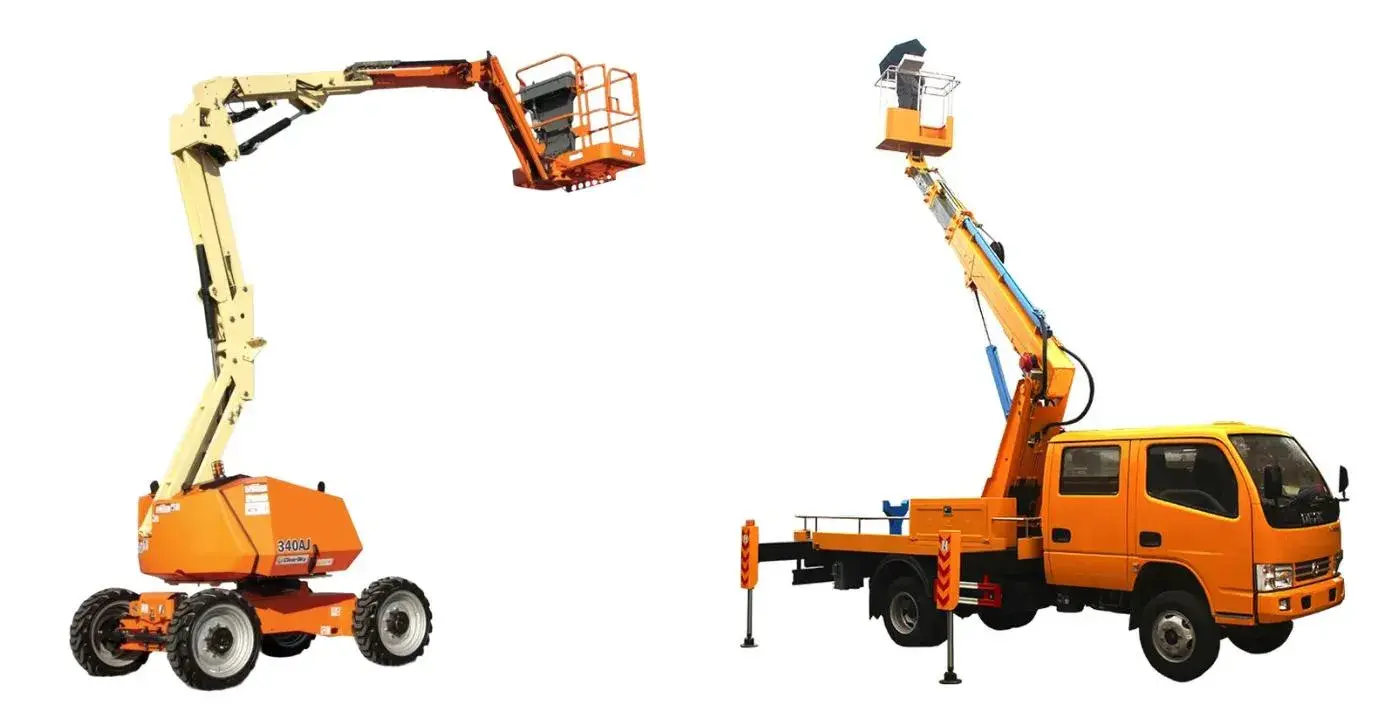

Vozidlá pre letecké práce prepravujú pracovníkov na vysoké pozície na opravu elektrickej energie, výmenu pouličného osvetlenia, inštaláciu billboardov a údržbu budov. Valec horného ramena je hlavným hydraulickým komponentom, ktorý zdvíha a drží plošinu. Ak stráca ťah, driftuje pod zaťažením alebo vyteká olej, celé vozidlo sa stáva pri výškových prácach nespoľahlivé.
Raydafon vyrába tento hydraulický valec horného ramena vozidla s výložníkom pre tieto podmienky. Patentovaná dvojpiestová konštrukcia dosahuje ťah až 2 000 kN a dokáže stabilne zdvihnúť pracovnú plošinu až do 50 m, pričom chyba polohovania je kontrolovaná v rozmedzí ± 3 cm. Telo valca používa špeciálnu legovanú oceľ, kovanú a tepelne spracovanú šesťkrát, pričom tvrdosť dosahuje o 40 % vyššiu ako obyčajná oceľ. Štvornásobná kompozitná tesniaca štruktúra odoláva silnému dažďu, prachu, silnému vetru a pobrežnej soľnej hmle a bola overená pri nepretržitom používaní na pobreží po dobu 3 rokov bez úniku.
Pre kupujúcich, ktorí porovnávajú dodávateľov, ponúka Raydafon ceny priamo z výroby, OEM výrobu a stabilnú kvalitu šarží. Ak odoberáte aj valce spodného ramena alebo súvisiace hydraulické komponenty vozidla pre letecké práce, prečítajte si úplné znenieHydraulické valce pre letecké prácekategória aHydraulický valec dolného ramena vozidla s výložníkomstránku.
Nižšie uvedený štandardný valec horného ramena pokrýva bežné aplikácie leteckých pracovných vozidiel a zdvíhacích plošín. Ak vaše zariadenie používa iný montážny vzor, pošlite číslo OEM výkresu alebo fyzickú vzorku na reverzné inžinierstvo a zákazkovú výrobu.

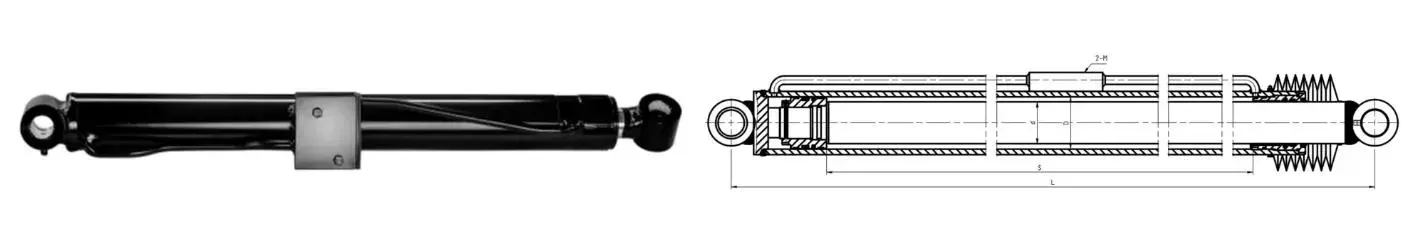

| Názov valca | Číslo výkresu | Priemer otvoru D | Priemer tyče d | Mŕtvica S | Inštalačná vzdialenosť L | Pracovný tlak | Rozhranie M | Hmotnosť |
|---|---|---|---|---|---|---|---|---|
| Valec horného ramena | GTHZ210C-620500-000 | Φ110 mm | Φ75 mm | 815 mm | 1433 mm | 23 MPa | 2-Φ9 | 100 kg |
Potrebujete iný otvor, zdvih, inštalačnú vzdialenosť alebo polohu portu? Raydafon dokáže vyrobiť vlastný hydraulický valec horného ramena podľa vášho výkresu. Pre súvisiace valce mobilného vybavenia pozriHydraulické valce mobilného žeriavukategórii.
Patentovaná dvojpiestová konštrukcia dosahuje ťah až 2000 kN. Zdvíha plošinu do 50 m s chybou polohovania kontrolovanou v rozmedzí ± 3 cm, čím podporuje presné vedenie a údržbu vo veľkých výškach.
Telo zo špeciálnej legovanej ocele, kované a tepelne spracované šesťkrát, tvrdosť o 40% vyššia ako obyčajná oceľ. Štvornásobné kompozitné tesnenie zvládne silný dážď, prach, silný vietor a pobrežnú soľnú hmlu.
Nepretržitá 3-ročná prevádzka v prostredí pobrežnej soľnej hmly bez úniku. Počas tajfúnovej sezóny mestská spoločnosť používala tento valec počas celej prevádzky a udržiavala stabilnú prevádzku.
Objem znížený o 25 % a hmotnosť o 18 % v porovnaní s porovnateľnými produktmi. Hodí sa pre rôzne typy leteckých pracovných vozidiel a znižuje zaťaženie konštrukcie ramena.
Dizajn rozhrania pre rýchlu inštaláciu skracuje čas inštalácie na polovicu. Bežní technici môžu podľa pokynov dokončiť výmenu približne za pol hodiny.
Vlastný vývrt, tyč, zdvih, inštalačná vzdialenosť, poloha olejového portu, balenie privátnych značiek a hromadná výroba pre rôzne typy leteckých pracovných vozidiel.
Valec vydáva ťah 1800 kN na zdvihnutie pracovnej plošiny do 30 m, s chybou polohovania v rozmedzí ±2 cm. Even in level 5 gale conditions, the built-in stabilization system adjusts thrust in real time to keep the platform stable for line connection and equipment replacement.
Modulárny dizajn sa hodí pre rôzne typy pracovných vozidiel a polohu olejového portu možno flexibilne nastaviť. In a road reconstruction project, a single work vehicle completed replacement of 20 street lights in one day, with 40% efficiency gain over previous methods.
Stabilný ťah a presné polohovanie podporujú čistenie okien, opravu fasády a inštaláciu nápisov vo výške. Štvornásobné tesnenie odoláva dažďu, prachu a vetru pri práci vonku.
Konštruktéri zdvíhacích plošín, opravárenské dielne a dodávatelia pre trh s náhradnými dielmi si môžu objednať štandardné modely alebo vlastné valce horných ramien s obalmi privátnej značky. Ak ovládate aj hydraulické systémy vysokozdvižného vozíka, pozrite siHydraulický valec vysokozdvižného vozíkarozsah.
Telo zo špeciálnej legovanej ocele, šesťnásobné kovanie a tepelné spracovanie, tvrdosť o 40% vyššia ako obyčajná oceľ. Pri hromadných zásielkach je možné zabezpečiť evidenciu materiálu.
Každý valec je pred balením skontrolovaný na netesnosť, hladkosť zdvihu a montáž otvoru. Výkon ťahu je overený voči menovitému tlaku.
Vŕtanie, tyč, zdvih, inštalačná vzdialenosť a rozmery otvoru sú zaznamenané oproti objednanému výkresu alebo vzorke zákazníka.
Valce sú balené s antikoróznym olejom a ochrannými koncovkami. Hromadné objednávky je možné paletizovať a páskovať pre námornú prepravu, leteckú prepravu alebo expresné doručenie.
Uveďte typ zariadenia, číslo výkresu, vŕtanie, tyč, zdvih, inštalačnú vzdialenosť, veľkosť portu, množstvo a cieľový port.
Raydafon skontroluje, či model GTHZ210C-620500-000 alebo vlastný valec na horné ramená pasujú do vášho vybavenia.
V prípade projektov OEM spoločnosť Raydafon spätne analyzuje vzorku a potvrdzuje rozmery pred hromadnou výrobou.
Po schválení výkresu spoločnosť Raydafon poskytuje cenovú ponuku FOB Ningbo, plán výroby a podrobnosti o balení.
Hydraulický valec horného ramena leteckého pracovného vozidla výložníka je hydraulický pohon, ktorý poháňa horný výložník leteckého pracovného vozidla alebo zdvíhacej plošiny. Zdvíha a umiestňuje pracovnú plošinu tak, aby pracovníci mohli bezpečne vykonávať opravy elektriny, komunálnu výstavbu, inštaláciu billboardov a iné práce vo vysokých nadmorských výškach. Je to jeden zo základných hydraulických komponentov systému zdvihu ramena.
Raydafon produces standard model GTHZ210C-620500-000 with Φ110 mm bore, Φ75 mm rod, 815 mm stroke, 1433 mm installation distance, 23 MPa working pressure, 2-Φ9 port and 100 kg weight. Vlastný otvor, tyč, zdvih, inštalačná vzdialenosť a poloha portu sú k dispozícii na základe výkresov OEM alebo fyzických vzoriek.
Patentovaná dvojpiestová konštrukcia dosahuje maximálny ťah až 2000 kN a dokáže stabilne zdvihnúť pracovnú plošinu až do 50 m. Pri údržbe energetického systému vyvinie valec silný ťah 1 800 kN na zdvihnutie plošiny do 30 m, s chybou polohovania kontrolovanou v rozmedzí ± 2 cm a udržiava stabilitu v podmienkach víchrice 5. úrovne.
Telo valca je vyrobené zo špeciálnej legovanej ocele, kovanej a tepelne spracovanej šesťkrát, s tvrdosťou o 40 % vyššou ako obyčajná oceľ. Štvornásobná kompozitná tesniaca štruktúra odoláva silnému dažďu, prachu, silnému vetru a pobrežnej soli. Valec sa nepretržite používal 3 roky v prostredí pobrežných soľných sprejov bez úniku.
áno. Raydafon podporuje OEM výrobu zo zákazníckych výkresov alebo fyzických vzoriek. Custom bore, rod, stroke, installation distance, oil port position, private label packaging and bulk order production are available for different aerial work vehicle types.
Pošlite číslo výkresu alebo existujúce detaily vzorky, priemer otvoru, priemer tyče, zdvih, inštalačnú vzdialenosť, pracovný tlak, veľkosť portu, množstvo objednávky a cieľový port. Raydafon odpovie s cenovou ponukou FOB Ningbo a časom dodania.
Použite dopytový formulár na tejto stránke alebo kontaktujte Raydafon telefonicky, e-mailom alebo WhatsApp. Uveďte požadovaný model, číslo výkresu, množstvo a aplikáciu. Predajný tím potvrdí dostupnosť vzorky, plán hromadnej výroby a podrobnosti o balení.
Pošlite svoje číslo výkresu, požiadavku na vŕtanie / tyč / zdvih, pracovný tlak, veľkosť portu, množstvo objednávky a cieľový port. Raydafon will confirm the standard model or design a custom upper arm hydraulic cylinder, then provide an FOB Ningbo quotation with lead time and packing details.
