Šnekové prevodovky radu WPDA

Šnekové prevodovky radu WPDA — 13 veľkostí rámu (40–250), pomery 5:1 až 100:1, výstupný krútiaci moment 15–2 500 N·m, príkon 0,12–15 kW, liatinové puzdro IP65 s núteným mazaním. Závitovkové koleso je kalené a brúsené na HRC 58–62; tesnenie s dvojitým okrajom udržuje prach z múky, poľný kal a umývaciu vodu mimo dutiny prevodovky. K dispozícii je montáž pätky, príruby a dutého hriadeľa a výstupný hriadeľ môže byť opracovaný tak, aby zodpovedal vášmu existujúcemu motoru. Pošlite svoj príkon, požadovaný pomer a prírubu motora – do 24 hodín vám vrátime prispôsobený rám, rozmerový výkres a cenovú ponuku priamo z výroby.
4050607080100120135147155175200250

Šnekové prevodovky radu WPDA — pomery 5:1 až 100:1, 15–2 500 N·m, liatinový kryt IP65

Ak získavate šnekový reduktor pre mixér, dopravník, baliacu linku alebo poľnohospodárske náradie, tri čísla, ktoré rozhodnite, či to vyhovuje pomeru, výstupnému momentu a prírube motora. Séria WPDA pokrýva všetky tri v rámci trinástich veľkosti rámu od 40 do 250, s príkonom od 0,12 kW do 15 kW a liatinovým krytom s krytím IP65 umývanie a prach. Nižšie uvedené tabuľky vám umožňujú prispôsobiť rám vašim povinnostiam bez otvárania katalógu.

Snímka špecifikácie

  • Veľkosti rámov40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Vstupný výkon0,12 kW – 15 kW
  • Pomer redukcie5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Výstupný krútiaci moment15 N·m – 2 500 N·m
  • BývanieVysoko pevná liatina, odolná proti nárazu a deformácii
  • Šnekové kolesoKalené a brúsené, povrch zubov HRC 58–62
  • OchranaIP65 — tesnenie s dvojitým okrajom plus prachotesné skeletové olejové tesnenie
  • MontážPätka, príruba alebo dutý hriadeľ; výstupný hriadeľ opracovaný na váš motor
  • MazanieNútený mazací okruh, teplota v nádrži pod 60 °C pri prevádzke 24/7
WPDA Series Worm Gearboxes — cast iron housing worm reducer
Závitovková prevodovka WPDA — liatinové puzdro, prírubový vstupný, dutý alebo plný výstupný hriadeľ.

Kde sa hodí WPDA

Spracovanie a miešanie potravín

Samosvorka drží lopatku, keď sa motor zastaví

Pomer 40:1 na WPDA-70 umožňuje spustenie veľkokapacitnej miešacej lopatky pod záťažou bez zastavenia. Kedy vlasec sa zastaví, geometria samosvorného šneku zabráni pádu pádla vlastnou váhou. The tesnenie s dvojitým okrajom udržuje prach z múky mimo oleja, takže servisný interval sa posúva na približne šesť mesiacov.

Odpadová voda a triedenie

Liatinový kryt a dvojité tesnenie proti vlhkosti

V čistiarňach odpadových vôd alebo triediarní odpadu zabíja olej unikajúci cez opotrebované tesnenie pery. WPDA-100 používa nerezové liatinové puzdro a tesnenie s dvojitým okrajom; nameraný prevádzkový hluk klesá z okolia 80 dB až 62 dB, na čom záleží pri nočných zmenách v obytných zónach.

Poľnohospodárske stroje

Pomer 60:1 strojnásobuje krútiaci moment bubna na kombajne

Na kombinovanom mlátiacom bubne 60:1 WPDA-80 zdvihne krútiaci moment motora približne trojnásobne a zlepšuje mlátenie účinnosť približne o 25 %. Dutý hriadeľ sa montuje priamo na existujúci hnací hriadeľ, teda rám nepotrebuje opätovné opracovanie. IP65 chráni pred bahnom a dažďom mimo dutiny prevodovky.

Logistika a zdvíhanie

Pravouhlé usporiadanie ušetrí 30 % inštalačného priestoru

Na automatických triediacich linkách a zdvižných plošinách umožňuje rozloženie pravouhlého šneku motor sedieť vedľa hnaný hriadeľ namiesto za ním. 25:1 WPDA-60 poskytuje dostatočne jemné umiestnenie na triedenie balíkov bez serva. Výstupné hriadele môžu byť opracované tak, aby zodpovedali dovážaným motorom, čím sa zabráni úplnému prenosu vymeniť. Pozrite siŠneková prevodovka série WProzsah pre clá s nižším pomerom.

Tabuľka výberu — Výkon, pomer a hmotnosť

Rýchla referencia veľkosti rámu – nominálny príkon a hmotnosť
Veľkosť Vstupný výkon (kW) Rozsah pomeru Hmotnosť (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11,0 – 15,0 5:1 – 80:1 396

Výstupný krútiaci moment je v rozsahu 15 N·m pri veľkosti 40 až 2 500 N·m pri veľkosti 250. Ak vaša povinnosť potrebuje pomer mimo deväť štandardné kroky, požiadajte o najbližší pár a my vám potvrdíme skutočné výstupné otáčky a krútiaci moment.

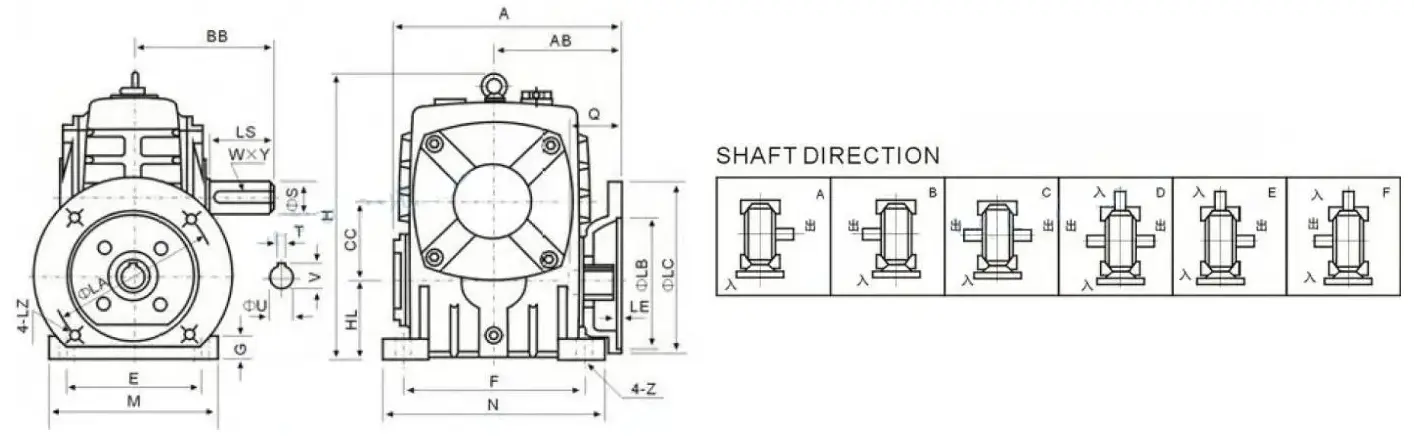

Inštalačné rozmery — Veľkosti rámu 40 až 250

Montážne rozmery (mm) — A, AB, BB, H, HL, príruba LA/LB/LC, vstupný otvor Q/U, výstupný hriadeľ LS/S
Veľkosť A AB BB H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S W × Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10 × 4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12 × 4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10 × 41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10 × 41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12 × 45,3 125 70 20 × 7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12 × 45,3 155 90 25×9

Všetky rozmery sú v milimetroch. Na mobilnom zariadení potiahnite vodorovne po stole, aby ste sa dostali k stĺpikom príruby a hriadeľa. Pošlite svoj rám motora a požadovanú veľkosť výstupného hriadeľa a my vám pred objednávkou potvrdíme zodpovedajúci riadok.

Prečo kupujúci špecifikujú túto sériu

01

Kalené a brúsené šnekové koleso, HRC 58–62

Šnekové koleso prechádza kalením a brúsením s tvrdosťou povrchu zubov v pásme HRC 58–62. V aplikácii banského dopravníka spôsobili dva roky nepretržitej prevádzky menej ako 0,1 mm opotrebovania ozubených kolies — zhruba trojnásobok životnosti štandardného reduktora pri rovnakej prevádzke. Thepresná výroba ozubených koliesstránka zobrazuje brúsne a kontrolné kroky za týmto obrazcom.

02

Nútené mazanie udržuje vaňu pod 60 °C pri nepretržitej prevádzke

Vnútorný nútený mazací okruh zásobuje sieťku a ložiská skôr, než by sa spoliehal len na rozstrek. O nepretržitá 24-hodinová prevádzka olejová vaňa zostáva pod 60 °C, čo spomaľuje oxidáciu maziva a udržiava hrúbka filmu pri kontakte so závitom. To je rozdiel medzi reduktorom, ktorý vydrží sezónu a jednu ktorá trvá niekoľko.

03

Dvojité tesnenie IP65 a puzdro, ktoré nehrdzavie

Dvojité tesnenie plus prachotesné skeletové olejové tesnenie má IP65 proti blatu, dažďu a prachu z procesov. Na a miesto na triedenie odpadu, kde z obyčajných reduktorov unikol olej a zachytili sa do troch mesiacov, bežal WPDA-100 18 mesiacov v rovnakom korozívnom prostredí bez kvapky úniku. Ak je vaša povinnosť ľahšia a potrebujete menšiu obálku, porovnajteŠneková prevodovka série RV.

04

Výstupný hriadeľ je opracovaný pre váš motor, nie naopak

K dispozícii je pätka, príruba a montáž na dutý hriadeľ a výstupný hriadeľ je možné opracovať na veľkosť motora alebo hnaného hriadeľa, ktorý už vlastníte. Farmársky závod potreboval hriadeľ, ktorý by zodpovedal staršiemu motor; náhradný hriadeľ bol odoslaný do troch dní a priskrutkovaný bez výmeny motora. Pre poľnohospodárske poplatky, viďpoľnohospodárska prevodovkarozsah rovnako.

Spätná väzba od zákazníkov

„Prevádzkujeme ich vo vlhkej potravinárskej dielni, kde predchádzajúce prevodovky zhrdzaveli a potrebovali časté odstávky. Pri sérii WPDA kryt nezhrdzavel ani múkou a vlhkosťou po celý deň a bronz šnekové koleso je stále čisté. Hluk pri prevádzke je takmer zanedbateľný, takže už neprekáža zariadenia na testovanie potravín v blízkosti. Keď som potreboval upraviť redukčný pomer, ich tím ma previedol rozdiely medzi modelmi a spustil mi výpočet zaťaženia — odporúčaná jednotka bežala hladko od prvej začať.”

Emma WilsonováFood Processing Plant, Sydney, Austrália

„Prevodovky WPDA fungovali na našom projekte veľmi dobre – spoľahlivé, efektívne a ľahko sa inštalujú a udržiavajú. Od prvej konzultácie až po doručenie všetko prebehlo hladko a komunikácia bola bezproblémová. Budeme naďalej spolupracovať a odporúčať produkt ďalším partnerom.“

James CarterNákupca projektu, zákazník Raydafon

Pošlite výkon a pomer motora – získajte vhodný rám

Povedzte nám príkon, požadovanú výstupnú rýchlosť alebo pomer, typ montáže a veľkosť hriadeľa. Potvrdíme, Rám WPDA, vráťte rozmerový výkres a cenovú ponuku za výrobnú cenu, zvyčajne do 24 hodín. Celý sortiment našneková prevodovkastránku.
