Aké sú klasifikácie hydraulických valcov?

2025-08-14

Hydraulické valce, ako hlavné ovládacie komponenty v hydraulických systémoch, sú zodpovedné hlavne za účinnú premenu hydraulickej energie na mechanickú energiu, dosahujúc lineárny vratný pohyb alebo kývavý pohyb. Jeho štruktúra je efektívna, výkon je stabilný a môže dosiahnuť plynulý pohyb bez potreby spomaľovacieho zariadenia a neexistuje žiadna prevodová vôľa, takže sa široko používa v rôznych typoch strojov. Na základe rôznych funkcií sú hydraulické valce zvyčajne rozdelené do nasledujúcich kategórií.

Hlavná klasifikácia hydraulických valcov

Jednočinné valce

Jednočinný hydraulický valec je hydraulické zariadenie, ktoré môže generovať iba jednosmerný ťah prostredníctvom jednostranného tlačenia hydraulického oleja a jeho resetovanie musí byť dokončené pružinami, vlastnou hmotnosťou alebo vonkajším zaťažením. Zariadenie sa skladá z valca, hlavy valca, piestu, piestnice a tesniaceho zariadenia. Hydraulický olej pôsobí iba na jednej strane účinnej plochy piesta, zatiaľ čo druhá koncová komora je v kontakte so vzduchom.

Modely Raydafon:Hydraulický valec smetiarskeho auta, hydraulický zdvíhací valec

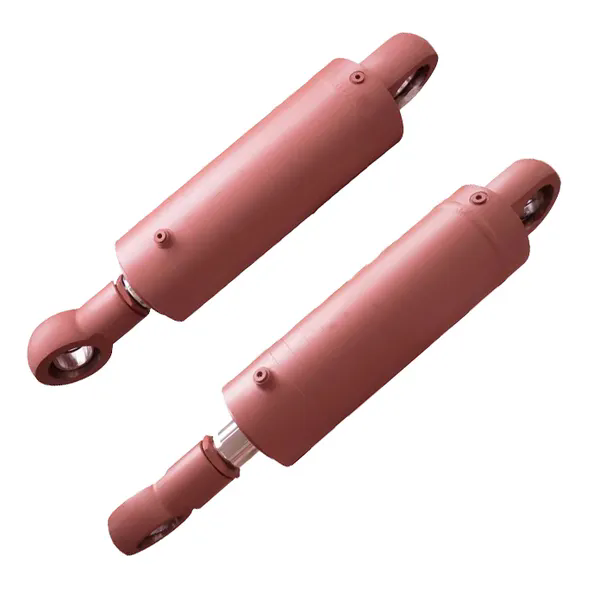

Garbage Truck Hydraulic Cylinder

Dvojčinné valce

Dvojčinný hydraulický valec označuje hydraulický valec, ktorý môže privádzať tlakový olej z oboch strán piestu. Často sa používa ako hnací komponent pre zdviháky. Pohon dvojčinného hydraulického valca je hlavným výstupným zariadením hydraulického pohybového systému. Hoci sa líši veľkosťou, typom a štruktúrou dizajnu, táto časť je zvyčajne najpozorovateľnejšia. Tieto ovládače premieňajú tlak kvapaliny na rýchly, riadený lineárny pohyb alebo silu na pohon nákladu.

Modely Raydafon:Hydraulický valec rýpadla, Hydraulický valec vysokozdvižného vozíka

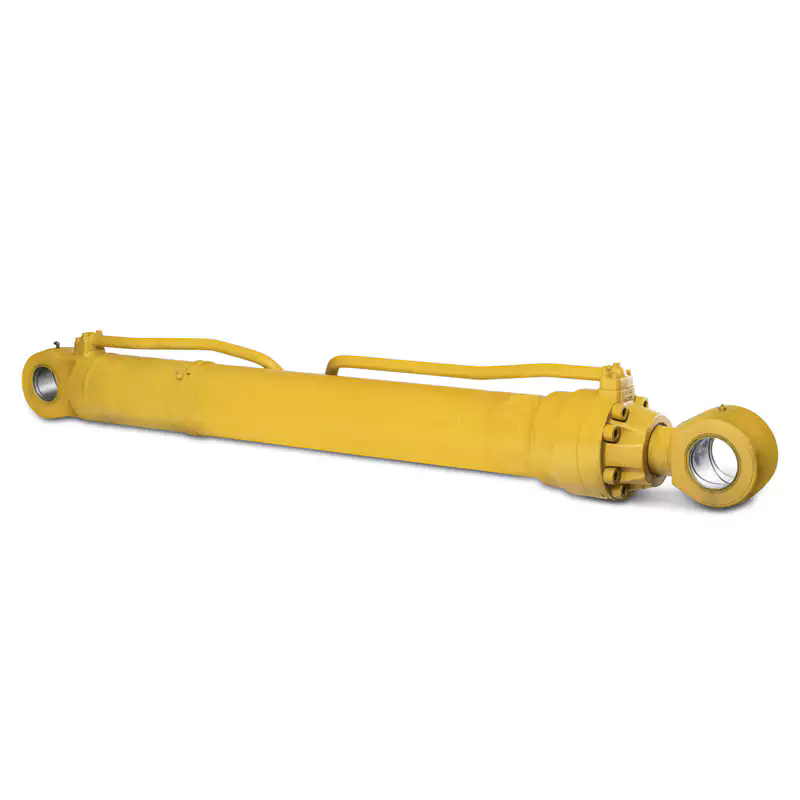

Excavator Hydraulic Cylinder

Teleskopické valce

Teleskopický hydraulický valec, tiež známy ako viacstupňový hydraulický valec, pozostáva z dvoch alebo viacerých piestov. Jeho postupnosť vysúvania je od veľkého po malé a keď je zatiahnutá, je od malého po veľké. Tento hydraulický valec môže dosiahnuť dlhší zdvih a kratšiu dĺžku pri zatiahnutí s kompaktnou konštrukciou.

Modely Raydafon:

Hydraulické valce pre letecké práce

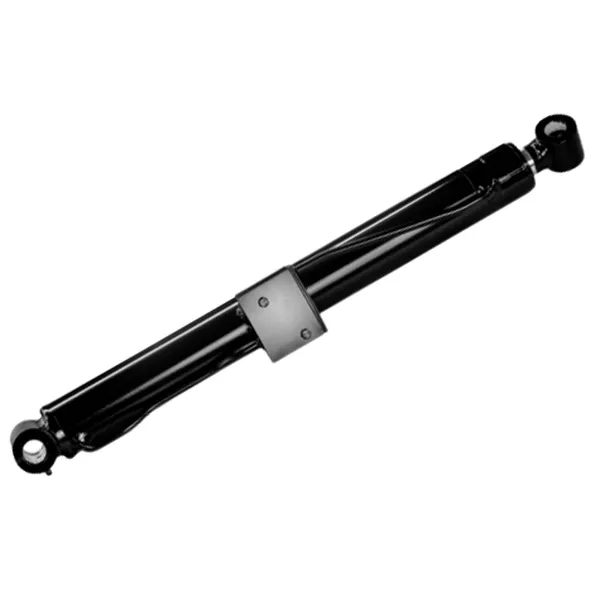

Aerial Work Vehicle Hydraulic Cylinders

Parametre produktuRaydafon'shydraulický valec

Materiálová veda:

Hlaveň: Bezšvíkové oceľové rúry

Tyče: legovaná oceľ 4340 + 0,05 mm chrómovanie

Držiaky: Kovaná uhlíková oceľ SAE 1045

Tabuľka technických parametrov:

Kategória produktu	Vŕtanie (mm)	Zdvih (mm)	Maximálny tlak
Hydraulické valce mobilného žeriavu	50 – 300	200 – 3 000	250 bar
Teleskopické hydraulické valce	80-220	500 – 5 000	180 bar
Hydraulický valec kombajnu	40–150	400 – 2000	160 barov
Hydraulický valec riadenia	25-90	50 – 600	210 bar
Hydraulický valec rýpadla	60–320	150 – 2500	280 bar
