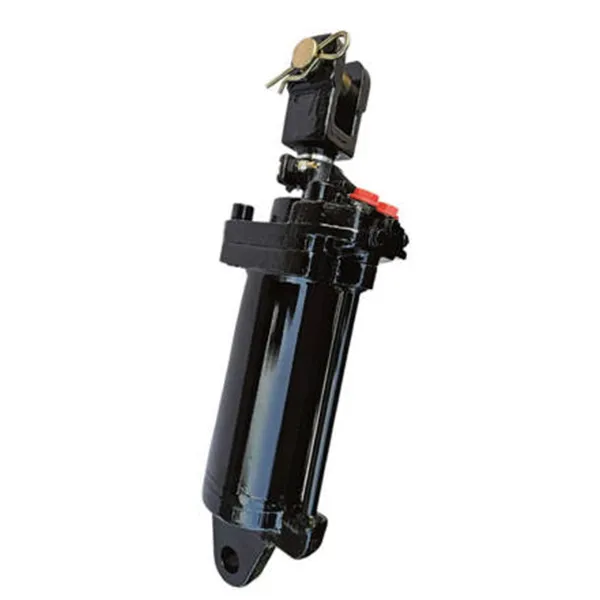

EP-TF1304.55.012 Hydraulický zdvíhací valec

Základné technické špecifikácie

Komponenty produktu

Výmena starého valca za hydraulický zdvíhací valec EP-TF1304.55.012 je šikovný krok, ale aby ste z tohto odolného hydraulického zdvíhacieho valca vyťažili maximum, budete ho chcieť spárovať so správnymi dielmi. Poďme sa rozprávať o tom, čo funguje najlepšie.

Začnite s hydraulickými regulačnými ventilmi – títo malí pracanti musia držať krok s požiadavkami na prietok valca. Ak je hodnotenie GPM/LPM vášho ventilu príliš nízke, upchá to systém, čím sa spomalí pohyb priemyselného hydraulického zdvíhacieho valca. Nikto nechce oneskorené nastavenie, takže prispôsobenie ventilu potrebám valca je nemenné.

Potom je tu hydraulické čerpadlo. Ak prechádzate na silnejší hydraulický zdvíhací valec, ako je tento, vaše súčasné čerpadlo ho nemusí prerušiť. Musíte skontrolovať, či dokáže tlačiť dostatok tekutiny, aby sa valec pohyboval rýchlosťou, ktorú potrebujete. Poddimenzované čerpadlo zadrží aj ten najtvrdší hydraulický zdvíhací valec, takže túto kontrolu nevynechajte.

A nezabúdajme na základy: hydraulickú kvapalinu a filtre na hornej polici. Predstavte si ich ako miazgu vášho hydraulického zdvíhacieho valca. Čistá kvapalina udržuje tesnenia v tvare, zastavuje úniky a opotrebovanie, ktoré môžu zvýšiť výkon. Šetrenie na lacných kvapalinách alebo starých filtroch je rýchly spôsob, ako skrátiť životnosť tohto spoľahlivého hydraulického zdvíhacieho valca – tak trochu utrácajte, stojí to za to.

Ako vypočítať zdvíhaciu kapacitu hydraulického valca

Zistiť, koľko môže zdvihnúť hydraulický valec, nie je len matematické cvičenie – je to kľúč k výberu toho správneho pre vaše vybavenie. Či už používate hydraulický zdvíhací valec na nožnicové zdvíhacie plošiny, presúvate materiály priamo nahor alebo zdvíhacie autá, vďaka správnej veľkosti budú veci v bezpečí, budú dobre fungovať a nebudú stáť viac, ako je potrebné.

Začnite so základným vzorcom – netreba to zbytočne komplikovať. Zdvíhacia sila klesá na tlak krát efektívnu plochu valca. V metrike je to sila (v newtonoch) = tlak (pascaly) × plocha (metre štvorcové). Pre imperiálne je to sila (libry) = tlak (PSI) × plocha (štvorcové palce). Ak chcete získať plochu, použite π krát (polovica priemeru otvoru) na druhú. Povedzme, že máte vysokovýkonný hydraulický zdvíhací valec so 100 mm otvorom (to je asi 3,94 palca), ktorý beží pri 200 baroch (približne 2 900 PSI). Plocha by bola 3,14-krát (0,05 metra štvorcového), čo je 0,00785 metra štvorcového. Vynásobte to 200 × 10⁵ Pascalov a uvidíte silu okolo 15 700 Newtonov, čo je dosť na zvládnutie ťažkých nákladov.

Ďalej nezabudnite na dĺžku ťahu. Od toho závisí, ako vysoko musíte zdvihnúť. Či už ide o kompaktný hydraulický zdvíhací valec pre nakladacie mostíky alebo valec s dlhým zdvihom pre teleskopické zdvíhacie plošiny, uistite sa, že zdvih zodpovedá vertikálnemu pohybu, ktorý potrebujete. Príliš krátke a nemôžete dosiahnuť; príliš dlho a strácate priestor.

Potom sú tu veci zo skutočného sveta, ktoré zasahujú do tejto teoretickej sily – trenie, uhol, pod ktorým je valec namontovaný, ako rýchlo sa pohybuje. Preto pridáte bezpečnostný faktor, zvyčajne 1,2 až 1,5. V prípade zvislých hydraulických zdvíhacích valcov na kritických miestach, ako sú výťahy alebo zdvíhacie plošiny, nie je táto dodatočná rezerva voliteľná – je nevyhnutná, aby boli veci v bezpečí.

Nakoniec skontrolujte, ako je valec namontovaný. Spôsob, akým je pripevnený, ovplyvňuje, ako dobre prenáša silu. Ak používate OEM hydraulický zdvíhací valec vo vlastnom nastavení, uistite sa, že montážne body zvládnu celé zaťaženie bez ohýbania alebo opotrebovania. Či už potrebujete jednočinný hydraulický zdvíhací valec na zdvíhanie stolov alebo dvojčinný na vertikálne práce, náš tím v Raydafon vám môže pomôcť nájsť správnu veľkosť a nastavenie. Stačí nám povedať zaťaženie, zdvih a tlak a my vás prevedieme správnym hydraulickým zdvíhacím valcom pre danú úlohu.

FAQ

Otázka 1: Ako zistím, či je môj aktuálny valec poddimenzovaný pre danú úlohu?

Odpoveď: Medzi bežné príznaky patrí neschopnosť zdvihnúť menovité zaťaženie stroja, veľmi pomalá prevádzka, aj keď má motor vysoké otáčky, alebo sa pri bežnom používaní často aktivuje tlakový poistný ventil vášho systému.

Q2: Aké sú príznaky netesnosti vnútorného tesnenia piestu?

Odpoveď: Najviditeľnejším znakom je „unášanie valca“, kde zdvihnutý náklad pomaly klesá bez akéhokoľvek ovládacieho vstupu. Môžete si tiež všimnúť stratu energie a pomalšie časy cyklu, než je obvyklé.

Otázka 3: Môžem jednoducho vymeniť svoj valec za väčší, aby som získal väčší výkon?

Odpoveď: Zatiaľ čo valec s väčším priemerom poskytuje väčšiu silu, musíte zabezpečiť, aby zvyšok vášho systému (čerpadlo, ventily, hadice) poskytoval primeraný prietok. Musíte tiež overiť, že fyzické rozmery nového valca a montážne body zodpovedajú vášmu stroju. Ak si nie ste istý, poraďte sa s odborníkom.

Q4: Môj hydraulický valec uniká z konca, kde vychádza tyč. čo to znamená?

Odpoveď: Znamená to zlyhanie tesnenia tyče, pravdepodobne spôsobené ryhou alebo poškodenou tyčou, kontamináciou alebo jednoduchým opotrebovaním. Odolný stierač EP-TF1304.55.012 a tyč z tvrdého chrómu sú navrhnuté tak, aby minimalizovali tento bežný problém.
