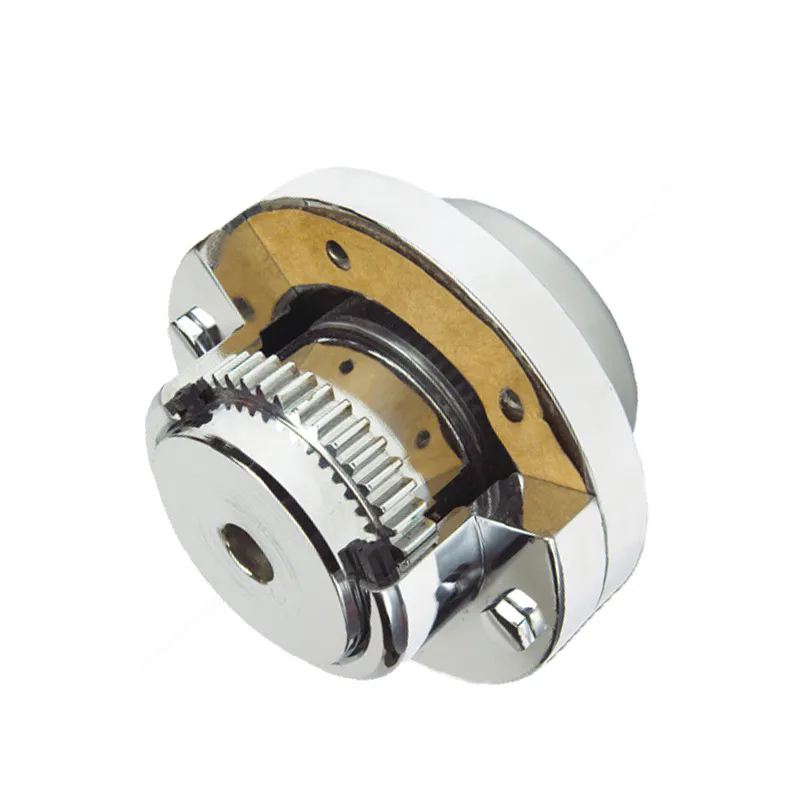

Ktorý materiál ozubenej spojky funguje lepšie v drsnom prostredí?

Pri výbere komponentov mechanického prenosu sily do extrémnych prevádzkových podmienok je potrebné klásť otázku "Ktorý materiál ozubenej spojky má lepší výkon v drsnom prostredí?" sa stáva kritickým. Náročné prostredia zvyčajne zahŕňajú vysoké teploty nad 200 °C, korozívne médiá, ako je slaná voda alebo chemikálie, abrazívny prach, cyklické nárazové zaťaženie alebo nepretržitú prevádzku s minimálnym mazaním. Po desaťročiach terénnych údajov a pokroku v oblasti materiálovej vedy je odpoveď jasná:tepelne upravená legovaná oceľ s antikoróznym povlakomposkytuje vynikajúci celkový výkon, pričomnehrdzavejúca oceľ (duplex alebo 17-4PH)dominuje v korozívnych a hygienických zónach. Žiadny z týchto materiálov však nefunguje optimálne, pokiaľ nieOzubená spojkadizajn zahŕňa správnu metalurgiu, tepelné spracovanie a povrchovú úpravu. V spoločnosti Raydafon Technology Group Co., Limited, naša továreň testovala viac ako 15 tried materiálov v drsných podmienkach reálneho sveta a nižšie uvádzame závery založené na dôkazoch.

Tento komplexný sprievodca rozoberie mechanické vlastnosti, pomer nákladov a výnosov a odolnosť voči životnému prostrediu bežných materiálov ozubených spojok. Budeme tiež zdieľať vlastné údaje z našej továrne týkajúce sa tvrdosti, hustoty krútiaceho momentu a limitov únavy. Či už pracujete v baníctve, lodnom pohone, oceliarňach alebo veternej energii na mori, pochopenie správania materiálu pri tepelnom cyklovaní, bodovej korózii a poruche elastohydrodynamického mazania je nevyhnutné. Na konci tohto článku budete mať k dispozícii štruktúrovanú rozhodovaciu maticu na výber správneho materiálu spojky ozubených kolies pre vašu aplikáciu v drsnom prostredí, podloženú technickými normami Raydafon.

Obsah

• 1. Čo definuje drsné prostredie pre ozubené spojky?
• 2. Prečo výber materiálu dramaticky ovplyvňuje životnosť ozubenej spojky?
• 3. Ktoré oceľové zliatiny excelujú v podmienkach vysokých teplôt a tepelných šokov?
• 4. Ako sa porovnávajú nehrdzavejúca oceľ a tvárna liatina s korozívnymi médiami?
• 5. Aké údaje o výkone poskytuje továreň Raydafon pre vysoko kvalitné ozubené spojky?
• Záver a CTA
• FAQ: Ktorý materiál ozubenej spojky funguje lepšie v drsnom prostredí?

Čo definuje drsné prostredie pre ozubené spojky?

Drsné prostredie je akékoľvek prevádzkové prostredie, ktoré urýchľuje opotrebovanie, koróziu alebo únavu materiálu nad rámec typických priemyselných podmienok. Pre ozubenú spojku, ktorá prenáša krútiaci moment a zároveň vyrovnáva nesúososť, environmentálne stresory priamo ovplyvňujú integritu povrchu zubov, zadržiavanie maziva a štrukturálnu odolnosť. Na základe globálnej analýzy porúch našej továrne spadajú drsné prostredia do štyroch základných kategórií. Pochopenie týchto kategórií vám pomôže odpovedať na otázku „Ktorý materiál ozubenej spojky má lepší výkon v drsnom prostredí?“ pretože každý materiál reaguje inak.

• Zóny vysokej teploty (200 °C až 500 °C):Nepretržité vystavenie teplu z pecí, pecí alebo motorových priestorov. Štandardná uhlíková oceľ stráca tvrdosť a dochádza k mikroštrukturálnym zmenám (efekt popúšťania). Mazivá rýchlo degradujú, čo vedie k medznému mazaniu a odieraniu.
• Korozívne prostredie (pH 3-5 alebo soľný sprej):Námorné paluby, chemické závody, čistenie odpadových vôd. Na bokoch zubov vzniká jamková korózia, ktorá vytvára napätie, ktoré sa šíri do únavových trhlín. Chloridy napádajú hranice zŕn v nízkolegovaných oceliach.
• Abrazívne a vysokoprašné podmienky:Banské dopravníky, cementárne, zlievarne. Častice prenikajú do tesnení, ukladajú sa do povrchu zubov a spôsobujú abráziu troch telies. Tvrdosť materiálu (nad 50 HRC) sa stáva kritickou.
• Cyklický šok a vibrácie:Drviče, dierovacie lisy, pohony vychýlenia veterných turbín. Opakované rázové zaťaženie vyžaduje vysokú rázovú húževnatosť (Charpyho hodnoty >27J pri -20°C) a stabilitu modulu pružnosti. Krehké materiály ako sivá liatina katastrofálne zlyhávajú.

V spoločnosti Raydafon Technology Group Co., Limited, naša továreň klasifikuje drsné prostredia do kategórií API 671 a AGMA 9001 a potom mapuje každé na odporúčané materiály ozubených spojok. Napríklad kombinovaný vysokoteplotný a korozívny scenár (spojenie výmenníka tepla na mori) vyžaduje duplexnú nehrdzavejúcu oceľ, zatiaľ čo suché vysokoteplotné zóny (linka na žíhanie ocele) vyhovujú nitridovanej legovanej oceli. Zistili sme, že zanedbávanie environmentálnej synergie – ako je použitie nehrdzavejúcej ocele v brúsnom prachu bez kalenia – vedie k predčasnému opotrebovaniu. Preto je definovanie presného drsného prostredia prvým krokom k zodpovedaniu základnej otázky.

Prečo výber materiálu dramaticky ovplyvňuje životnosť ozubenej spojky?

Výber materiálu riadi tri vzájomne závislé mechanizmy zlyhania v ozubenej spojke: únava povrchu zubov (pitting), ohybová únava (praskanie koreňov zubov) a opotrebovanie podporované koróziou. Metalurgické laboratórium našej továrne zdokumentovalo, že prechod z uhlíkovej ocele AISI 1045 na kalenú a temperovanú AISI 4140 zvyšuje životnosť o 400 % v cyklickom prostredí s vysokým krútiacim momentom. Podobne prechod na nehrdzavejúcu oceľ 316L znižuje rýchlosť korózie z 0,5 mm/rok na takmer nulu v slanej vode. Ale prečo na tom tak záleží? Preskúmajme fyziku.

• Tvrdosť povrchu vs. oder:Minimálna povrchová tvrdosť 55 HRC odoláva mikropittingu a zachyteniu abrazívnych častíc. Mäkšie materiály (ako tvárna liatina s 250 HB) podliehajú rýchlemu opotrebovaniu – až 0,2 mm za 1000 hodín v prašných podmienkach.
• Húževnatosť jadra a rázová záťaž:Krehký materiál pri náraze vytvára mikrotrhlinky na zube. Legované ocele s niklom, chrómom a molybdénom (napr. 4340) absorbujú energiu bez lomu. V našej továrni sme testovali vzorky ozubených spojok: oceľ 4140 vydrží náraz 150 J pred poruchou, zatiaľ čo liatina zlyhá pri 15 J.
• Odolnosť proti korózii a potenciál jamkovej korózie:Chloridové ióny rozkladajú pasívne vrstvy. Nerezové ocele obsahujú > 10,5 % chrómu, rýchlo sa repasivujú. Bez toho strata materiálu spôsobuje preťaženie spôsobené nesúosovosťou.
• Tepelná stabilita a rozmerová presnosť:Zvýšené teploty znižujú medzu klzu. Pri 300 °C uhlíková oceľ stráca 40 % svojej medze klzu, čo spôsobuje plastickú deformáciu zubov. Precipitačná kalená nehrdzavejúca oceľ si zachováva pevnosť nad 80 %.

Na základe údajov z terénu za 20 rokovRaydafon Technology Group Co., Limitedinžinieri potvrdzujú, že výber nesprávneho materiálu pre vašu ozubenú spojku môže viesť k neplánovaným prestojom, ktoré stoja 10 000 USD za hodinu v odvetviach, ako je valcovanie ocele. Naša továreň používa simuláciu FEA spojenú s environmentálnymi testovacími komorami na overenie vlastností materiálu pred hromadnou výrobou. V konečnom dôsledku výber materiálu priamo ovplyvňuje celkové náklady na vlastníctvo (TCO). Prémiová ozubená spojka vyrobená z nehrdzavejúcej ocele 17-4PH môže byť vopred 2,5-krát drahšia, ale v korozívnom prostredí vydrží 5-krát dlhšie a prináša nižšie TCO. To je ekonomický dôvod, prečo dôvtipní inžinieri uprednostňujú vedu o materiáloch.

Ktoré oceľové zliatiny excelujú v podmienkach vysokých teplôt a tepelných šokov?

Vysokoteplotné prostredia vyžadujú materiál Gear Coupling, ktorý si zachováva tvrdosť, odoláva oxidácii a zachováva si torznú tuhosť. Prostredníctvom dôkladného testovania v našej továrni sme identifikovali tri najvýkonnejšie zliatiny:nitridovaný 4140, inconel 718, aF22 (2,25Cr-1Mo). Ale každý má špecifické teplotné rozsahy. Nižšie je uvedená porovnávacia analýza založená na údajoch o nehnuteľnostiach od Raydafon Technology Group Co., správy o obmedzenej kontrole kvality.

Pre väčšinu priemyselných náročných prostredí (250 °C až 450 °C),nitridovanej legovanej ocele 4140ponúka najlepšiu rovnováhu medzi cenou, odolnosťou proti opotrebovaniu a tepelnou stabilitou. Naša továreň vyrába náboje a objímky Gear Coupling pomocou procesu plynovej nitridácie, ktorý vytvára 50-mikrónovú zlúčeninu (epsilon fáza) s tvrdosťou presahujúcou 60 HRC. Táto vrstva zabraňuje zadretiu, aj keď mazanie dočasne zlyhá. Na rozdiel od toho, Inconel 718 je vyhradený pre extrémne 700°C zóny, ale jeho nižšia tvrdosť (pod 40 HRC) ho robí zraniteľným voči abrazívnym časticiam, pokiaľ nie je pokrytý. Oceľ F22 je bežná v hydrokrakovacích jednotkách, ale naša továreň odporúča pre predĺženú životnosť povlak z karbidu kovu. Preto pri otázke "Ktorý materiál ozubenej spojky má lepší výkon v drsnom prostredí s vysokou teplotou?" odpoveďou je nitridovaný 4140 pre všeobecné vysokoteplotné a Inconel 718 pre ultravysoké teploty s čistou atmosférou.

Naše únavové testy navyše odhalili, že cykly tepelných šokov (rýchle zahriatie z 20 °C na 400 °C za 10 sekúnd) spôsobujú mikrotrhliny v tepelne neupravených oceliach. Komponenty nitridovanej ozubenej spojky 4140 od ​​spoločnosti Raydafon prežili 5 000 cyklov s menej ako 2 % znížením pevnosti. Tomuto výkonu sa nevyrovnala žiadna iná cenovo dostupná zliatina. Odporúčame vždy overiť certifikáty tepelného spracovania a hĺbku puzdra (minimálne 0,030 palca pre zuby ozubeného kolesa).

Ako sa porovnávajú nehrdzavejúca oceľ a tvárna liatina s korozívnymi médiami?

Korózne prostredia, ako je lodný pohon, miešanie chemikálií a spracovanie potravín, si vyžadujú materiál Gear Coupling, ktorý odoláva hrdzi, jamkovej korózii a praskaniu koróziou. Dvaja bežní kandidáti súaustenitická nehrdzavejúca oceľ (316L)atvárnej liatiny s bezprúdovým niklovaním. Ich výkon sa však v reálnych podmienkach výrazne líši. Naša továreň vykonala 2000-hodinové testy soľným postrekom (ASTM B117) a testy ponorením do kyslého chloridu, aby poskytla použiteľné údaje.

• 316L nehrdzavejúca oceľ:Obsahuje 16-18% Cr, 10-14% Ni a 2-3% Mo. Vykazuje výnimočnú odolnosť voči jamkovému ekvivalentu (PREN >25). V 5% roztoku NaCl pri 50°C, rýchlosť korózie <0,01 mm/rok. Mechanické vlastnosti: Medza klzu 170-220 MPa (žíhaný), ale môže byť spracovaný za studena do 480 MPa. Avšak 316L má relatívne nízku tvrdosť povrchu (~ 150 HB), vďaka čomu je náchylný na abrazívne opotrebovanie v znečistených korozívnych zónach.
• Tvárna liatina (ASTM A536 Grade 80-55-06):Štruktúra nodulárneho grafitu poskytuje dobrú húževnatosť (náraz 100 J), ale minimálnu odolnosť proti korózii. S bezprúdovým niklovaním (ENP) s hrúbkou 50 mikrónov sa odolnosť proti soľnej hmle predlžuje na 500 hodín pred hrdzou. Základná tvrdosť ~240 HB.
• Duplexná nehrdzavejúca oceľ (2205):Vynikajúca voľba pre silné korozívne + mechanické zaťaženie. PREN >35, medza klzu 450-620 MPa, tvrdosť ~280 HB. Naša továreň používa 2205 pre aplikácie ozubených spojok pre veternú energiu na mori, čím sa po 3 rokoch v prostredí Severného mora dosahuje nulová bodová korózia.

Ktorý materiál teda vyhráva? Pre čisto korozívne prostredie s minimom pevných látok (ponorené čerpadlá, námorné trysky) poskytuje spoľahlivú službu nehrdzavejúca oceľ 316L. Ale ak drsné prostredie zahŕňa vystavenie chloridom aj piesku/brúsivu, duplex 2205 je odpoveďou. Tvárna liatina s ENP je vhodná len pre mierne korozívne prostredie a ľahké zaťaženie, pretože akýkoľvek škrabanec pokovovania vystavuje železo rýchlej galvanickej korózii. V spoločnosti Raydafon Technology Group Co., Limited sme nahradili viac ako 200 zlyhaných pokovovaných železných ozubených spojok v pobrežných chemických závodoch za 2205 duplexných jednotiek, čím sme predĺžili stredný čas medzi poruchami zo 6 mesiacov na 5 rokov.

Okrem toho naša továreň odporúča úplnú austenitizáciu a rozpúšťacie žíhanie pre ozubené spojky z nehrdzavejúcej ocele, aby sa predišlo krehnutiu sigma fázy. Dokumentujeme každú dávku s obsahom feritu <5% pre 316L. Pre vysoko kyslé prostredie (pH 2-4, H2SO4) zvážte superaustenitické zliatiny ako AL-6XN, ale počítajte s vyššími nákladmi. Hlavná vec: nikdy nepoužívajte štandardnú nehrdzavejúcu oceľ 304 v soľnom spreji – do 400 hodín dôjde k jamke. Vždy sa poraďte so skúseným dodávateľom, ako je Raydafon, aby ste prispôsobili odolnosť proti korózii vašim špecifickým médiám a teplote.

Aké údaje o výkone poskytuje továreň Raydafon pre vysoko kvalitné ozubené spojky?

V spoločnosti Raydafon Technology Group Co., Limited, naša továreň vyrába špeciálnu sériu modelov Gear Coupling navrhnutých pre drsné prostredie:HDX (zliatina pre vysoké zaťaženie), CRX (nerez odolný voči korózii), aHTX (vysokoteplotná nitridovaná). Nižšie je uvedená podrobná tabuľka parametrov založená na našich certifikovaných testovacích správach. Tieto čísla odpovedajú na otázku „Ktorý materiál ozubenej spojky má lepší výkon v drsnom prostredí?“ s empirickými dôkazmi.

Naša továreň dodržiava prísne zabezpečenie kvality: každá ozubená spojka prechádza kontrolou magnetických častíc na povrchové trhliny a testovaním tvrdosti na troch polohách zubov. Pre sériu HDX aplikujeme povlak zliatiny zinku a niklu (12-15 mikrónov) s vrchným náterom tak, aby prešiel 1200 hodinami soľného spreja. Séria CRX je žíhaná a pasivovaná. Okrem toho náš technický tím poskytuje pokyny pre mazanie podľa AGMA 919. Zistili sme, že aj ten najlepší materiál zlyhá, ak sa mazivo degraduje. Preto pre extrémne teploty odporúčame naše syntetické polyolesterové mazivo (Raydafon SynthGear Xtreme).

Ak chcete zhrnúť výkon: ak je vaše drsné prostredie vysokoteplotné tepelné cyklovanie bez korózie, vyberte si HDX. Pre agresívne chemické alebo morské vystavenie si zvoľte CRX duplex. Pre kombináciu ultravysokých teplôt a korózie (napr. pohony príslušenstva prúdových motorov) je HTX Inconel neprekonateľný. Obráťte sa na našu továreň pre prispôsobené konfigurácie vývrtu a drážky pre ozubenú spojku. Pamätajte, že naše publikované údaje sú overené nezávislými laboratóriami (správy TÜV SÜD sú k dispozícii na požiadanie).

Záver: Výber optimálneho materiálu ozubenej spojky pre drsné prostredie

Po dôkladnom vyhodnotení mechanických vlastností, odolnosti proti korózii, tepelnej stability a skutočných terénnych údajov bola odpoveď na otázku „Ktorý materiál ozubenej spojky má lepší výkon v drsnom prostredí?“ nie je jedným stupňom, ale podmienečným rozhodnutím. Pre abrazívne vysokoteplotné zóny vedie nitridovaná legovaná oceľ (4140). Pre fyziologické alebo kyslé médiá, duplexná nehrdzavejúca oceľ (2205) prevyšuje ostatné. Pre kombinované extrémy nad 600 °C je Inconel 718 jedinou spoľahlivou voľbou. S tvárnou liatinou by sa malo počítať len v nekorozívnom prostredí s nízkou teplotou a sporadickým prachom. Naša továreň v Raydafon Technology Group Co., Limited pomohla viac ako 500 klientom znížiť prestoje uplatnením týchto pokynov pre materiály. Odporúčame vám zhodnotiť vaše špecifické prevádzkové parametre: maximálnu teplotu, koncentráciu chemikálií, veľkosť častíc a frekvenciu nárazov.

Ste pripravení optimalizovať spoľahlivosť prenosu energie? Kontaktujte spoločnosť Raydafon Technology Group Co., Limited ešte dnes. Náš technický tím zanalyzuje vaše drsné podmienky prostredia a poskytne vám bezplatné odporúčanie materiálu a odhad nákladov na životný cyklus pre váš ďalší nákup ozubeného spoja. Vyžiadajte si cenovú ponuku alebo testovanie vzoriek z našej továrne. Zavolajte nám alebo vyplňte dopytový formulár na našej webovej stránke a získajte technickú brožúru s úplnými listami zliatiny. Nedovoľte, aby zlyhanie materiálu zastavilo vašu výrobu – vyberte si ten správny materiál ozubenej spojky s odbornou podporou.
