Univerzálna spojka SWC-DH Short Flex Welding Type

Univerzálna spojka SWC-DH Short Flex Welding Type

Univerzálne spojky SWC-DH s krátkym ohybným zváraním sú najkompaktnejšie zvarové spoje v rade SWC: priemer otáčania φ180–φ390 mm, menovitý krútiaci moment 20–250 kN·m, uhlové vychýlenie do 25° a kovaná hlava vidlice 35CrMo s chrómovaným krížovým hriadeľom a štyrmi ihlovými ložiskami. Vyrábané vo vlastnej dielni spoločnosti Raydafon ISO 9001 v Ningbo v Číne sú vhodné pre valcovne, kladkostroje, žeriavy a banské pohony, kde je rozstup hriadeľov obmedzený. Štandardné modely sa dodávajú rýchlo; vlastné otvory, drážky, dĺžky a drážky sú vyrobené na výkres. Pošlite svoj model alebo výkres na cenovú ponuku do 24 hodín.

Univerzálna spojka SWC-DH Short Flex Welding Type

Najkratší zvarový spoj v rade SWC — 4 ihlové ložiská, kované strmene 35CrMo a pochrómovaný krížový hriadeľ, skonštruovaný pre valcovne, kladkostroje a iné pohony, kde je medzera medzi hriadeľmi len niekoľko stoviek milimetrov.

  • 20–250 kN·mNominálny krútiaci moment (tento model)
  • φ180–φ390Priemer otáčania D
  • ≤25°Uhol ohybu β
  • 35CrMoKovaný jarmový materiál

Kúpte si univerzálnu spojku typu SWC-DH Short Flex Welding od čínskeho výrobcu

Inžinieri obstarávania sem zvyčajne prichádzajú s už pevne stanovenými tromi číslami: vŕtanie hriadeľa, vzdialenosť medzi stredmi a maximálny krútiaci moment. SWC-DH bol vyvinutý presne pre túto situáciu. Kde štandardUniverzálna spojka štandardného typu flex zvárania SWC-BHpotrebuje extra axiálny priestor pre svoj dlhší ohyb, verzia short-flex DH odstraňuje túto dĺžku pri zachovaní rovnakej kapacity krútiaceho momentu – takže môžete namontovať ťažký kardanový hriadeľ do mlynského stojana, zdvíhacieho bubna alebo žeriavového vozíka bez prepracovania okolitého rámu.

Raydafon vyrába kompletný rad SWC, od tejto kompaktnej DH spojky až po dlhé predĺženieUniverzálna spojka typu SWC-CH long flex zvárania, podľa systému kvality ISO 9001. Jeden technický kontakt nasleduje vašu RFQ od šeku na čerpanie až po doručenie a rovnaký tím spracováva opakované objednávky, takže posun špecifikácií medzi dávkami nie je niečo, čo musíte kontrolovať.

01

Krátka pružnosť, dlhá životnosť

Kompaktný ohyb udržuje kĺb tuhý v axiálnom smere a stabilný pri reverznom krútiacom momente, čo si vyžadujú pohony valcovacej stolice.

02

Vyrobené pre nárazové zaťaženie

Štyri utesnené ihlové ložiská a tvrdený, pochrómovaný krížový hriadeľ rozkladajú nárazové zaťaženie namiesto toho, aby ho sústredili do jedného bodu.

03

Zváraný strmeň, rýchle prispôsobenie

Strmeň zváraného typu je najskôr zarovnaná s vaším hriadeľom a potom zváraná, takže tolerancie inštalácie zostávajú v rámci pracovného uhla 25°.

Čo je to univerzálna spojka typu krátkeho flexibilného zvárania?

Krátka univerzálna spojka typu flexibilného zvárania je kardanový spoj, ktorého dve strmene sú privarené priamo na hnací a hnaný hriadeľ s najmenšou možnou dĺžkou ohybu medzi čapmi. Zvarové spojenie odstraňuje potrebu prírub, perov alebo upínacích nábojov, čo skracuje montáž a eliminuje bežný zdroj vôle. Pretože ohybná časť je krátka, spojka toleruje uhlové vychýlenie až do 25° a malé axiálne a radiálne odchýlky, ale odoláva axiálnemu posunu – dizajnová voľba, vďaka ktorej sú pohony valcovacích tratí a kladkostrojov také spoľahlivé.

V tejto sérii DH sa priemer otáčania pohybuje od φ180 mm do φ390 mm a menovitý krútiaci moment od 20 kN·m do 250 kN·m. Ak váš pracovný cyklus ukazuje za to,Univerzálna spojka prírubového typu SWC-WFpokrýva rovnakú sériu v naskrutkovanom variante a širšia rodina SWC dosahuje 1000 kN·m – Raydafon môže citovať buď z rovnakej továrne.

Technické špecifikácie a výber veľkosti

  • Modelový radSWC180DH1 – SWC390DH2
  • Priemer otáčania Dφ180 / φ225 / φ250 / φ285 / φ315 / φ350 / φ390 mm
  • Menovitý krútiaci moment Tn20 – 250 kN·m
  • Únavový (striedavý) krútiaci moment Tf≤25 kN·m (SWC180DH) až ≤15 kN·m (SWC390DH)
  • Uhol ohybu β10° / 15° / 20° / 31,5° / 45° / 63° / 90° / 125° na veľkosť
  • Flex množstvo Ls40/55/70/80/90/100/120/130/140/150 mm
  • Krížový hriadeľLegovaná oceľ, pochrómovaná
  • Materiál jarma35CrMo kovaná oceľ, integrovaná hlava vidlice
  • Ložiská4 × sady ihlových ložísk na kĺb
  • Možnosti skrutkových prírub (D1/D2)φ105 – φ235 mm (js11 / H7)
  • Vlastné možnostiVývrt, drážka, dĺžka, drážka, nehrdzavejúca alebo lakovaná povrchová úprava

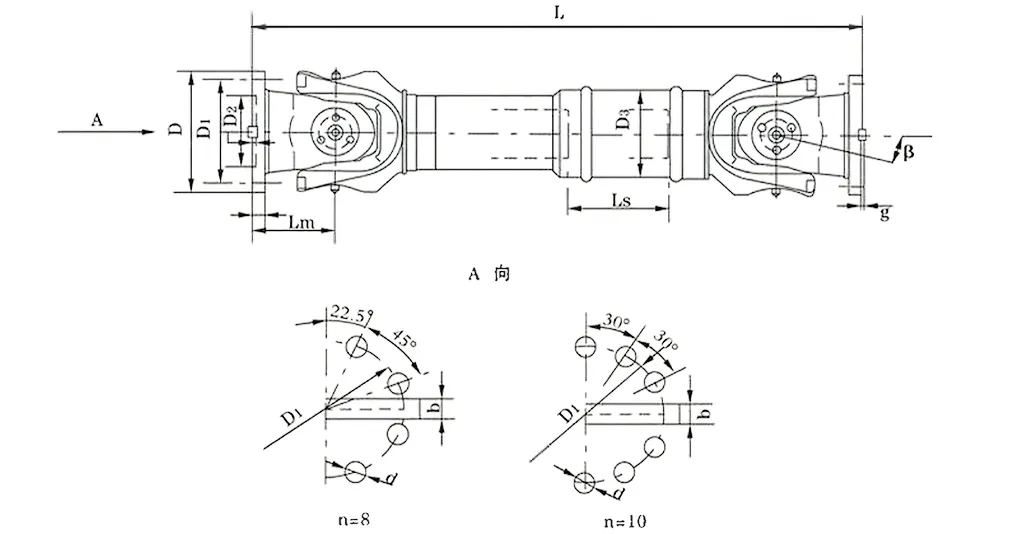

Kompletná tabuľka rozmerov a krútiaceho momentu SWC-DH – posúvajte sa vodorovne, aby ste videli každý stĺpec.

Model D
(mm)
Tn
(kN·m)
β
(°)
Tf
(kN·m)
Ls
(mm)
Veľkosť (mm) Rotačná zotrvačnosť (kg·m²) Hmotnosť (kg)
Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Lmin +100 mm Lmin +100 mm
SWC180DH1 180 20 10 ≤25 75 650 155 105 114 110 8-17 17 5 – – 0.165 0.0070 58 2.8
SWC180DH2 180 20 10 ≤25 55 600 155 105 114 110 8-17 17 5 – – 0.162 0.0070 56 2.8
SWC180DH3 180 20 10 ≤25 40 550 155 105 114 110 8-17 17 5 – – 0.160 0.0070 52 2.8
SWC225DH1 225 40 20 ≤15 85 710 196 135 152 120 8-17 20 5 32 9.0 0.415 0.0234 95 4.9
SWC225DH2 225 40 20 ≤15 70 640 196 135 152 120 8-17 20 5 32 9.0 0.397 0.0234 92 4.9
SWC250DH1 250 63 31.5 ≤15 100 795 218 150 168 140 8-19 25 6 40 12.5 0.900 0.0277 148 5.3
SWC250DH2 250 63 31.5 ≤15 70 735 218 150 168 140 8-19 25 6 40 12.5 0.885 0.0277 136 5.3
SWC285DH1 285 90 45 ≤15 120 950 245 170 194 160 8-21 27 7 40 15.0 1.876 0.0510 229 6.3
SWC285DH2 285 90 45 ≤15 80 880 245 170 194 160 8-21 27 7 40 15.0 1.801 0.0510 221 6.3
SWC315DH1 315 125 63 ≤15 130 1070 280 185 219 180 10-23 32 8 40 15.0 3.331 0.0795 346 8.0
SWC315DH2 315 125 63 ≤15 90 980 280 185 219 180 10-23 32 8 40 15.0 3.163 0.0795 334 8.0
SWC350DH1 350 180 90 ≤15 140 1170 310 210 267 194 10-23 35 8 50 16.0 6.215 0.2219 508 15.0
SWC350DH2 350 180 90 ≤15 90 1070 310 210 267 194 10-23 35 8 50 16.0 5.824 0.2219 485 15.0
SWC390DH1 390 250 125 ≤15 150 1300 345 235 267 215 10-25 40 8 70 18.0 11.125 0.2219 655 15.0
SWC390DH2 390 250 125 ≤15 90 1200 345 235 267 215 10-25 40 8 70 18.0 10.763 0.2219 600 15.0
  • Tf— krútiaci moment povolený pri striedavom zaťažení, vypočítaný z únavovej pevnosti.
  • Lmin— minimálna dĺžka po reze; inštalovaná dĺžka L je vyrobená podľa vašich požiadaviek.
  • D1 (js11) / D2 (H7)— voliteľné skrutkové otvory príruby. Strmeň zváracieho typu sa dodáva nevŕtaný na privarenie na váš hriadeľ.
  • Tolerancie a rozmery zodpovedajú štandardu série SWC. Potrebujete neštandardné L, vŕtanie alebo drážkovanie? Pošlite nákres a my Vám potvrdíme realizovateľnosť s cenovou ponukou.

Detail produktu

Na fotografiách nižšie sú diely z našej vlastnej výroby – kovaná hlava vidlice, opracované čelo príruby, zváraný strmeň a čap s ihlovým ložiskom, ktorý nesie zaťaženie.

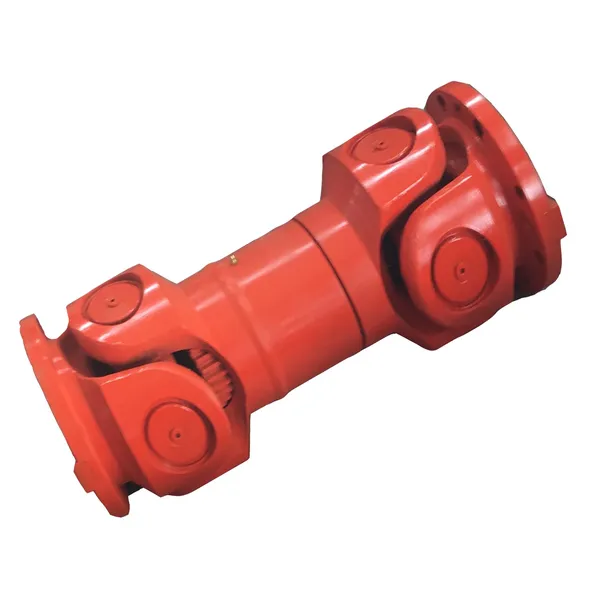

SWC-DH short flex welding type universal coupling showing forged fork head, welded yoke and needle bearing trunnion
Univerzálna spojka typu SWC-DH s krátkym ohybným zváraním — kovaná hlava vidlice, zvárané strmeň a čap s ihlovým ložiskom.

Ako si vybrať správnu veľkosť SWC-DH

  1. Najprv opravte vývrt a pripojenie.Skontrolujte priemer hriadeľa a drážku pre pero alebo otvor príruby D1/D2 a vzor skrutiek z tabuľky vyššie. Ak je hriadeľ drážkovaný alebo kužeľový, povedzte nám – mení sa strmeň, nie menovitý krútiaci moment.
  2. Porovnajte krútiaci moment, nie veľkosť.Vyberte model, ktorého menovitý krútiaci moment Tn prevyšuje váš maximálny prevádzkový krútiaci moment pri vašom normálnom prevádzkovom faktore. Pri reverzných alebo rázovo zaťažených pohonoch skontrolujte aj Tf: je to medza únavy pri striedavom zaťažení.
  3. Zmerajte priestor.Séria DH existuje kvôli šetreniu dĺžky. Porovnajte Lmin s medzerou, ktorú skutočne máte, a pamätajte, že Ls udáva, aká veľká časť tejto dĺžky je ohyb.
  4. Uveďte pracovný uhol.Každý model má svoj vlastný β limit (pozri stĺpec β). Nepretržitá prevádzka pod veľkým uhlom zvyšuje ekvivalentný krútiaci moment na ložiskách, takže zvýšenie veľkosti je často lacnejšie ako predčasné zlyhanie.
  5. Pošlite RFQ.Zahrňte model alebo výkres, množstvo, materiál hriadeľa, pracovný uhol a prívodný port. Odpovedáme s pevnou cenou a dodacím termínom – zvyčajne do 24 hodín.

Materiály, obrábanie a kontrola kvality v Raydafone

Strmeň je kovaný z 35CrMo a opracovaný ako integrovaná hlava vidlice a nie ako skrutkovaná zostava. Táto jediná zmena odstraňuje skrutkové spoje, ktoré sa zvyčajne uvoľňujú ako prvé na kardanovom hriadeli, a zvyšuje celkovú štrukturálnu pevnosť približne o 30 – 50 % v porovnaní s delenými konštrukciami. Priečny hriadeľ je z legovanej ocele, kalený na čape a pochrómovaný, aby odolal korózii a odieraniu v prašnom alebo vlhkom prostredí.

Každý kĺb nesie štyri sady ihlových ložísk s kontrolovanou vôľou uloženia, odkiaľ pochádza nízka hlučnosť a 98,6% účinnosť prenosu. Pred expedíciou skontrolujeme rozmery otvoru a drážky, hádzanie, tvrdosť a zmontovaný kĺbový spoj; protokoly o skúškach a materiálové certifikáty sa vydávajú spolu s prepravnými dokumentmi, keď ich váš projekt vyžaduje.

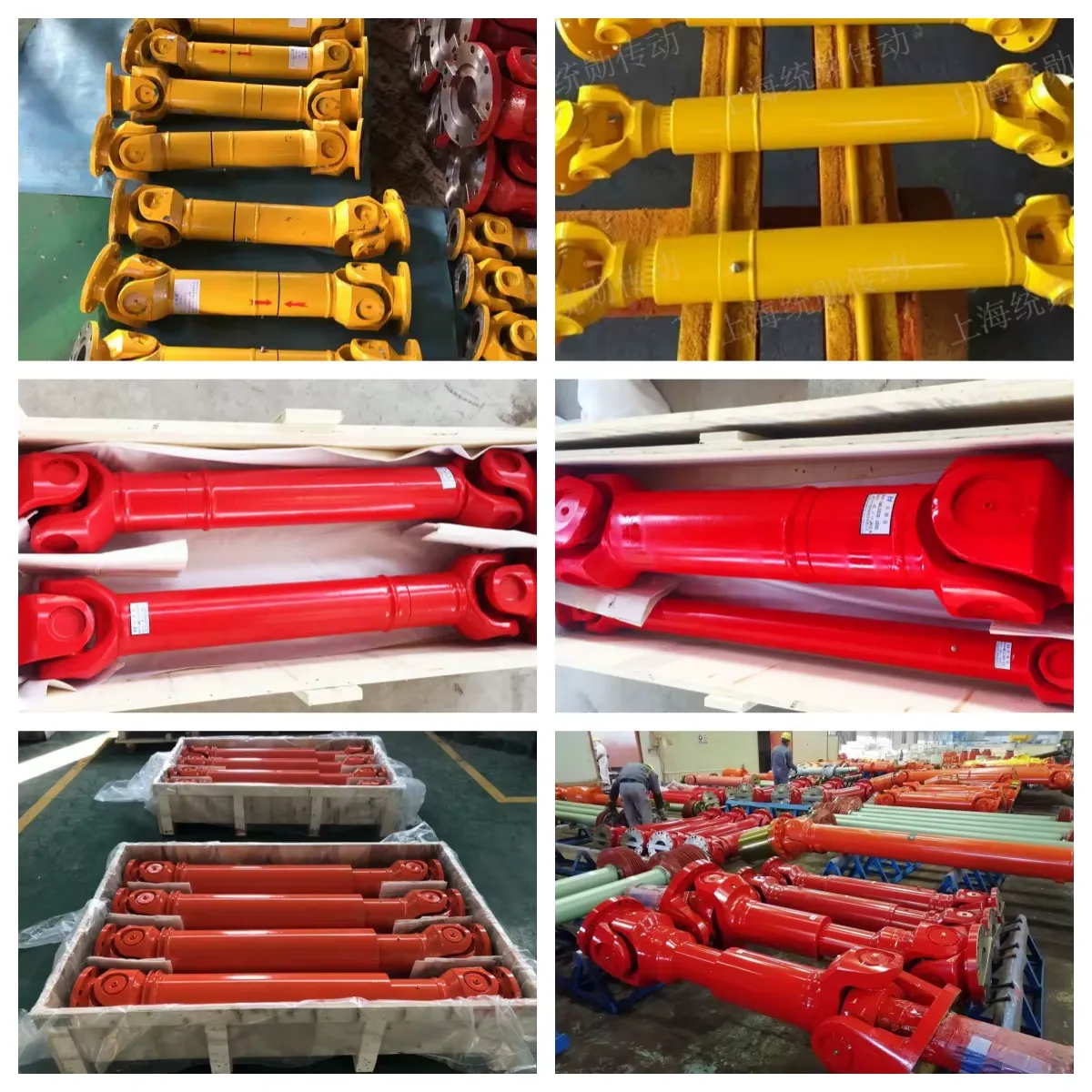

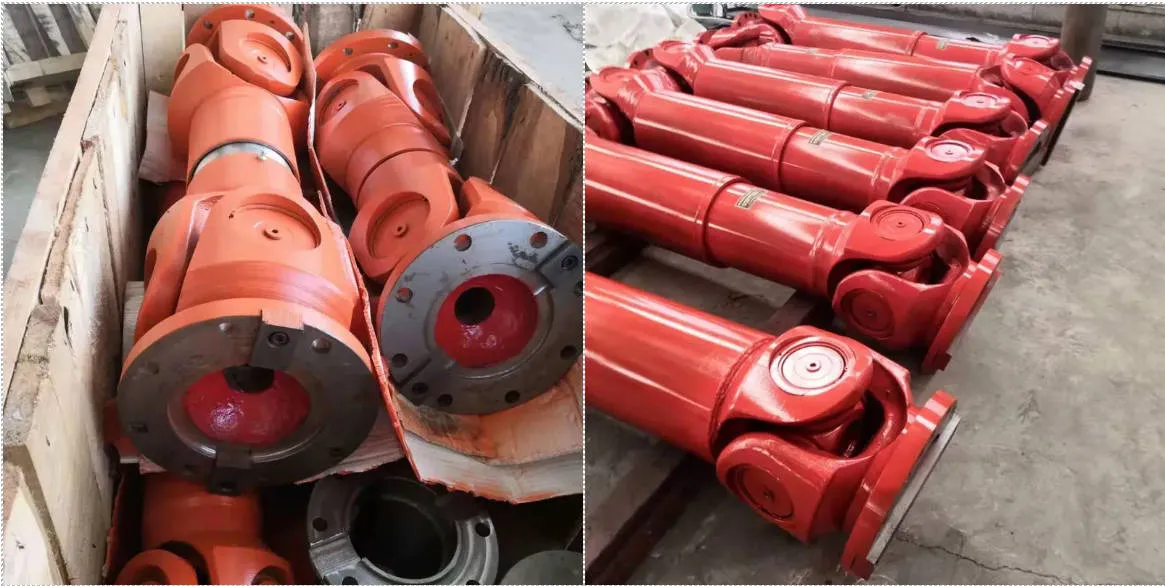

SWC universal coupling manufacturing and assembly workshop at Raydafon factory
Obrábanie a montáž univerzálnych spojok SWC na výrobnej linke Raydafon v Ningbo v Číne.

Prečo si kupujúci vyberajú túto spojku

  • Vysoký krútiaci moment v krátkom tele
  • Kompenzácia vychýlenia až do 25°
  • Účinnosť prenosu 98,6 %.
  • Prevádzková hlučnosť 30–40 dB(A).
  • Pochrómovaný krížový hriadeľ
  • Integrovaná hlava vidlice, žiadne uvoľnené skrutky
  • Továreň ISO 9001
  • K dispozícii OEM a vlastný otvor

Krútiaci moment bez extra dĺžky

Menovité 20–250 kN·m v tejto sérii. Vo valcovniach, kde je axiálny priestor fixovaný stolicou, DH kĺb zaisťuje rovnakú funkciu ako dlhšia spojka a odstraňuje riziko prepadnutia hriadeľa.

Životnosť opotrebovania meraná v rokoch

Ihlové ložiská, kalený chrómovaný krížový hriadeľ a kovaná hlava vidlice obmedzujú dva spôsoby zlyhania, ktoré vidíme najčastejšie: opotrebovanie čapu a uvoľnené skrutkované strmene. Tímy údržby hlásia výrazne dlhšie intervaly medzi servismi.

Konkurenčná výrobná cena

Opracovávame strmene a montujeme spoje vo vlastnej dielni, takže medzi vami a výrobnou linkou neexistuje žiadna obchodná marža – a na zákazkové otvory alebo dĺžky sa nevzťahuje príplatok za nástroje.

Spätná väzba operátora na vibrácie a hluk je trvalo pozitívna: so správne namontovanými a namazanými ložiskami zostáva nameraná hlučnosť v rozsahu 30–40 dB(A), vďaka čomu je spojka vhodná pre uzavreté dielne a potravinárske alebo elektronické závody, ako aj ťažký priemysel.

Aplikácie

Spojky SWC-DH sú špecifikované všade tam, kde krátke spojenie hriadeľa s vysokým krútiacim momentom musí vydržať nepretržitú prevádzku:

  • ValcovneHlavné hnacie a valčekové hriadele
  • Kladkostroje a žeriavyPohony bubna, vozík a otočný mechanizmus
  • Hutnícky závodPriebežné kolieska, nožnice, výbehové stoly
  • Ťažobné strojeDopravníky, drviče, triediace pohony
  • Stavebné zariadeniaMiešačky, stožiare, ťažké navijaky
  • Námorná a prístavnáPohony navijakov a kotviacich strojov

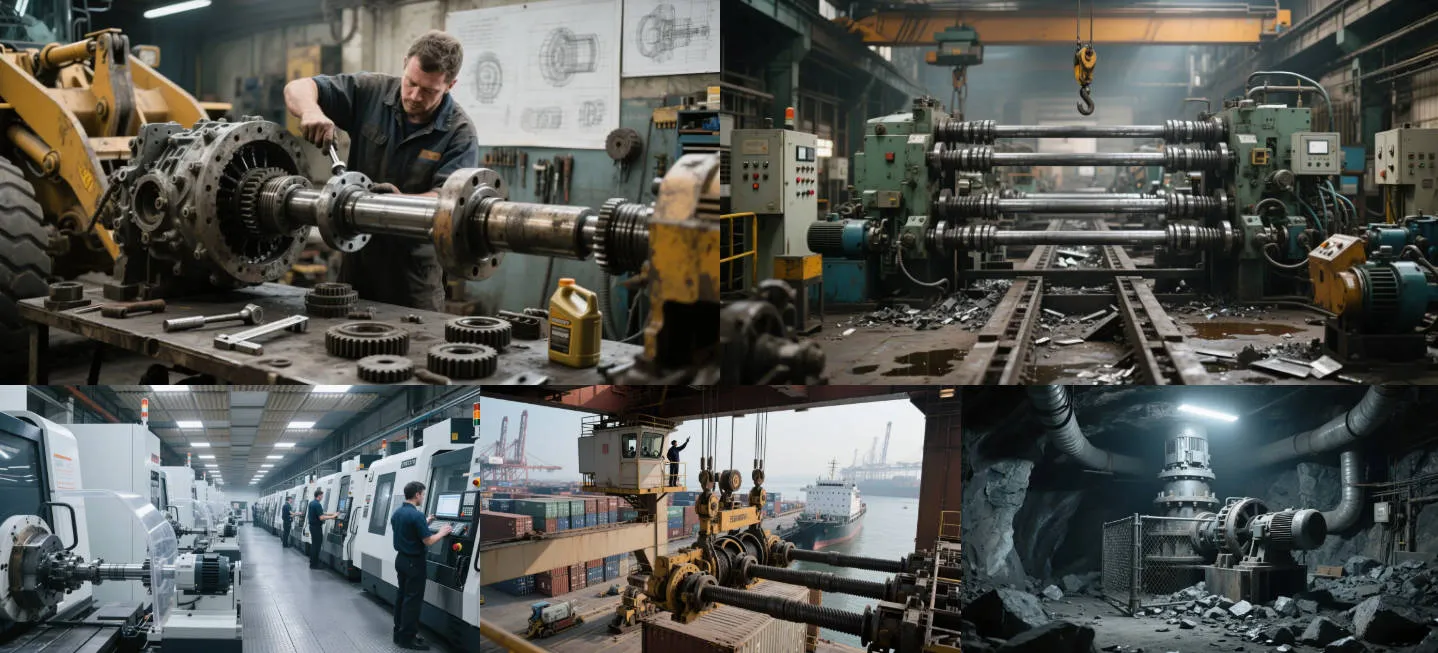

SWC-DH universal coupling installed in a heavy-duty rolling mill drive system
Univerzálna kĺbová spojka SWC v prevádzke na vysokovýkonnom priemyselnom pohone.

Ak váš stroj nie je v tomto zozname, oznámte nám aplikáciu a pracovný cyklus. Pohony ťažkých strojov sú zriedka identické a spojka, ktorá vyhovuje oceliarňam, môže vyžadovať iný vývrt, triedu vyváženia alebo špecifikáciu maziva pre prácu so žeriavom.
