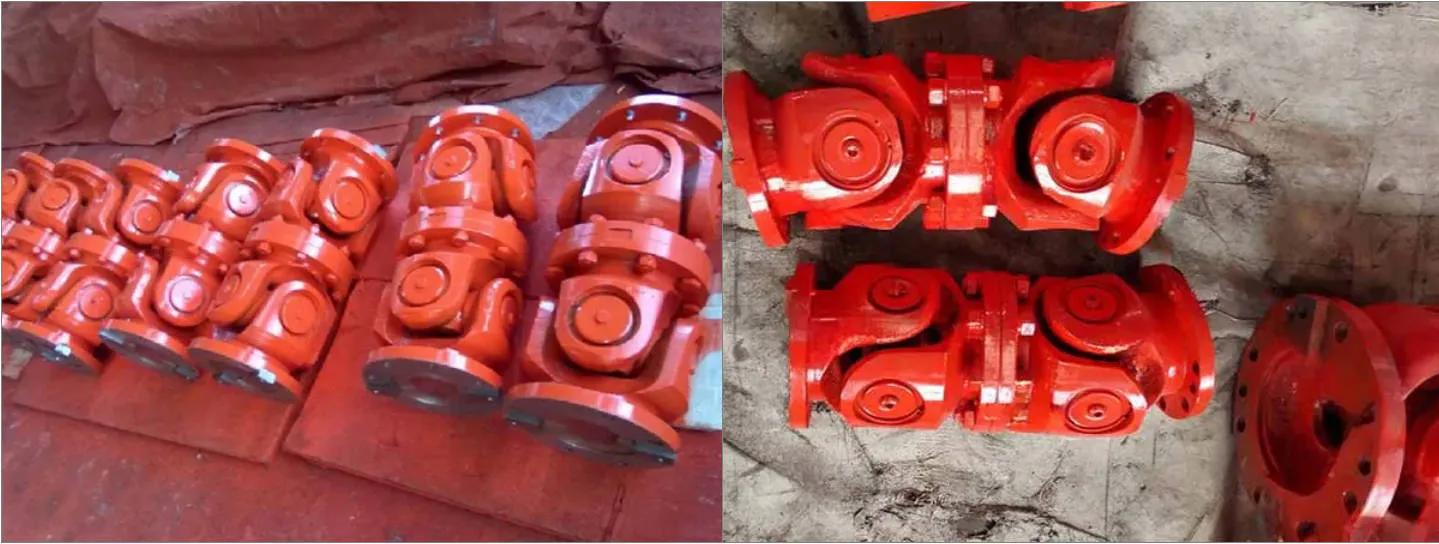

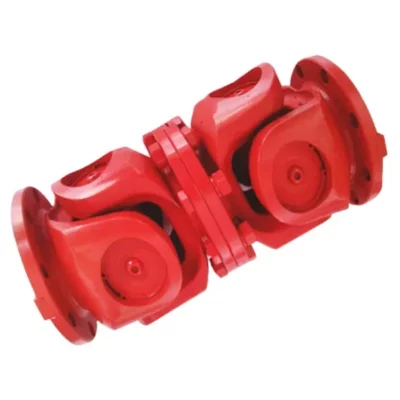

SWC-WD Krátke bez flexibilnej príruby Typ Univerzálna spojka

Univerzálna spojka SWC-WD Short bez ohybnej príruby od spoločnosti Raydafon je skonštruovaná tak, aby efektívne prenášala krútiaci moment v ťažkých strojoch – napríklad vo valcovniach ocele, žeriavoch, zdvíhacích zariadeniach a všetkých tých ťažkých zariadeniach. Má kompaktný, neteleskopický dizajn príruby s priemerom otáčania od 180 mm do 1320 mm. Táto univerzálna spojka s krátkou prírubou zvládne uhlové vychýlenie až do 15 stupňov a krútiaci moment až 16 000 kN·m, takže aj v stiesnených priestoroch, kde nie je veľa miesta, spoľahlivo prenáša výkon. Vyrábame ho z vysoko pevnej ocele 35CrMo s nosnou konštrukciou, ktorá nepotrebuje skrutky – ideálne pre univerzálne spojky pre ťažké stroje a neteleskopické univerzálne spojky pre priemyselné aplikácie. Nevyžaduje veľa údržby a vydrží večne, čo je presne to, čo potrebujete v náročných nastaveniach.

Naša výroba v Číne sa riadi normami ISO 9001, takže univerzálna spojka SWC-WD obstojí aj v náročných podmienkach. Krížový hriadeľ je pochrómovaný, aby odolával korózii, čo zvyšuje jeho húževnatosť. Jeho tuhá, zváraná príruba robí inštaláciu hračkou, najmä v metalurgických a banských zariadeniach, kde je axiálny pohyb celkom minimálny. Veľkosť môžeme prispôsobiť vašim potrebám, takže táto odolná krátka univerzálna spojka funguje skvele ako univerzálne spojky na mieru pre žeriavové systémy a iné náročné práce. A cena je tiež konkurencieschopná. Precízne remeselné spracovanie Raydafonu znamená menej prestojov a spoľahlivejšie vybavenie – niečo, na čo sa môžu priemyselní operátori na celom svete spoľahnúť.

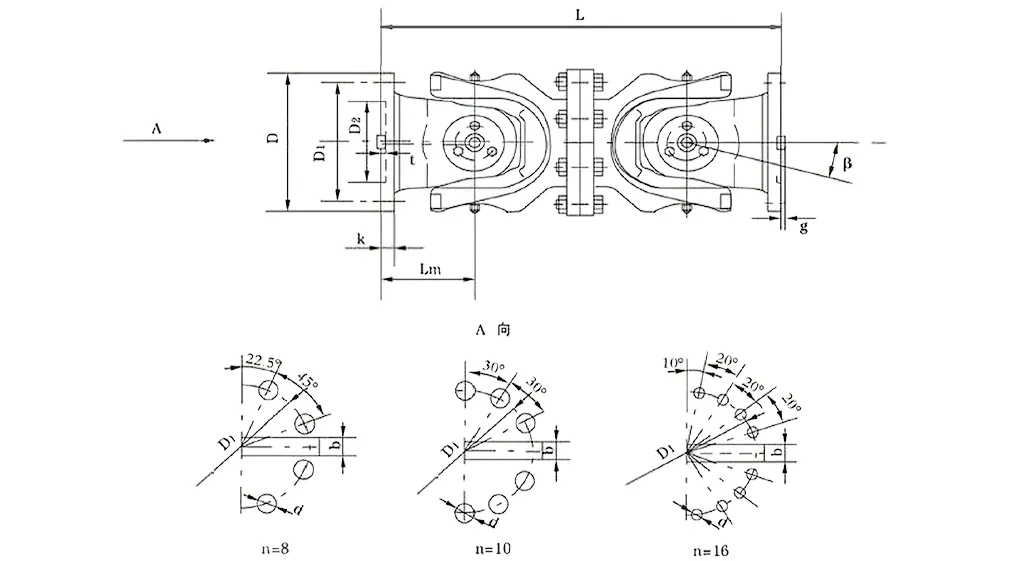

Špecifikácia produktu

Nie	Priemer otáčania D mm	Nominálny krútiaci moment Tn KN·m	Uhol ohybu osí β (°)	Opotrebovaný krútiaci moment Tf KN·m	Veľkosť (mm)									Hmotnosť (kg)
					Lmin	D1 (js11)	D2 (H7)	Lm	n-d	k	t	b (h9)	g	Lmin	Zvýšiť 100 mm
SWC180WD	180	12.5	6.3	≤25	440	155	105	110	8-17	17	5	-	-	0.145	52
SWC225WD	225	40	20	≤15	480	196	135	120	8-17	20	5	32	9.0	0.355	82
SWC250WD	250	63	31.5		560	218	150	140	8-19	25	6	40	12.5	0.831	127
Swc285wd	285	90	45		640	245	170	160	8-21	27	7	40	15.0	1.715	189
SWC315WD	315	125	63		720	280	185	180	10-23	32	8	40	15.0	2.820	270
SWC350WD	350	180	90		776	310	210	194	10-23	35	8	50	16.0	4.791	370
SWC390WD	390	250	125		860	345	235	215	10-25	40	8	70	18.0	8.229	524
Swc440wd	440	355	180		1040	390	255	260	16-28	42	10	80	20.0	15.320	798
SWC490WD	490	500	250		1080	435	275	270	16-31	47	12	90	22.5	25.740	1055
SWC550WD	550	710	355		1220	492	320	305	16-31	50	12	100	22.5	46.780	1524
SWC620WD	620	1000	500		1360	555	380	340	10-38	55	12	100	25.0	83.760	2120

* 1. Tf-pri striedavom zaťažení krútiaci moment, ktorý umožňuje podľa únavovej pevnosti.

Rozsah platnosti

Univerzálna spojka SWC od spoločnosti Raydafon – zvyčajne nazývaná spojka univerzálneho kĺbu kardanového hriadeľa SWC – nie je len súčasťou; je to nevyhnutnosť v náročných priemyselných oblastiach, ako sú valcovne, zdvíhacie zariadenia a všetky druhy ťažkých nastavení ťažkých strojov. Ako spojka univerzálneho kĺbu s vysokým krútiacim momentom odvádza pevnú prácu spájaním dvoch prevodových hriadeľov, ktoré nie sú dokonale zarovnané, čím zaisťuje, že sila je dodávaná hladko, aj keď sú pracovné podmienky skutočne drsné.

Poďme sa porozprávať o jeho základných špecifikáciách: priemer otáčania sa pohybuje od φ58 do φ620, nominálny krútiaci moment sa pohybuje od 0,15 do 1000 kN·m a uhol ohybu osi nie je väčší ako 25°.

Táto spojka funguje najlepšie na špecifických miestach – napríklad keď potrebujete spoľahlivú odolnú spojku univerzálneho kĺbu pre operácie valcovne alebo odolnú spojku univerzálneho kĺbu SWC v zdvíhacích zariadeniach a zariadeniach na manipuláciu s materiálom. V týchto prípadoch ukazuje svoju silu: aj pri veľkom namáhaní udržuje prevádzku stabilnú, bez neporiadku alebo porúch.

Štrukturálne vlastnosti

Univerzálna spojka SWC od Raydafonu nie je len tak zložená – je postavená na inteligentnom a modernom inžinierstve, aby skvele fungovala a dlho vydržala pri priemyselnom použití. Poďme sa prejsť, čím vyniká jeho štruktúra.

Po prvé, má rozumnú a bezpečnú konfiguráciu: pre túto priemyselnú spojku univerzálneho kĺbu sme použili integrovanú konštrukciu vidlicovej hlavy, ktorá znižuje riziká, ako je uvoľnenie alebo zlomenie skrutiek. Vďaka tomuto vylepšeniu je celkovo o 30 % až 50 % pevnejší, takže beží bezpečne a konzistentne. V porovnaní s bežnými spojkami vydrží oveľa dlhšie a vyhnete sa bežným problémom na miestach s vysokým napätím – ako sú systémy univerzálnych kĺbov ťažkých strojov, ktoré vidíte pri náročných prácach.

Potom je tu jeho zvýšená nosnosť: táto vysokovýkonná univerzálna spojka SWC je vyrobená tak, aby zvládla veľké hmotnosti, takže je nevyhnutná na miestach, ktoré vyžadujú špičkovú manipuláciu s nákladom, ako sú banské zariadenia alebo stavebné stroje.

Dosahuje tiež vysokú účinnosť prenosu – až 98,6 %. Ako efektívna univerzálna spojka na prenos veľkého výkonu znižuje spotrebu energie a náklady, ktoré s ňou súvisia. To je dôvod, prečo je to najlepší výber pre energeticky úsporné riešenia univerzálnych kĺbových spojok vo vysokovýkonných priemyselných prevodových zostavách.

A beží hladko s nízkou hlučnosťou: prenos zostáva stabilný a hluk sa zvyčajne pohybuje medzi 30-40 dB(A). Táto nízkohlučná spojka univerzálneho kĺbu zabezpečuje tichú prevádzku, čo je ideálne pre priemyselné miesta, kde je problémom hluk – a to všetko pri zachovaní spoľahlivosti na vysokej úrovni.

Zákaznícke recenzie

⭐⭐⭐⭐⭐ Zhang Wei, hlavný inžinier, Henan Mining Equipment Co., Ltd.

Nasadili sme univerzálnu spojku Raydafon SWC-WD Short without Flex Flange Type na naše ťažobné stroje a perfektne to pasovalo. Jeho kompaktný dizajn je presne to, čo potrebujeme pre stiesnené priestory, kde nie je veľa miesta nazvyš, a konštrukcia je dostatočne pevná na to, aby bola prevádzka stabilná. Aj keď beží nepretržite v náročných podmienkach, táto spojka nás nikdy nesklame – žiadne poruchy. Nášmu údržbárskemu tímu sa páči, že sotva potrebuje kontrolu, čo znamená, že môžeme udržať výrobu v plynulom chode bez ďalších problémov.

⭐⭐⭐⭐⭐ Michael Brown, prevádzkový manažér, Texas Steel Works, USA

Naša texaská dielňa si objednala univerzálnu spojku SWC-WD Short Without Flex Flange Type od spoločnosti Raydafon a úprimne povedané, kvalita nás uchvátila. Spojky sú opracované naozaj kvalitne, ich montáž je hračka a spoľahlivo držia aj pri zaťažení. Čo ma najviac zaujalo? Ako dobre vyvažuje cenu a výkon – tento sladký bod často nenájdete. Nájsť dodávateľa, ktorý dôsledne poskytuje túto úroveň kvality, nie je jednoduché, ale Raydafon absolútne dokázal, že je pre nás dôveryhodným partnerom.

⭐⭐⭐⭐⭐ Anna Müller, vedúci údržby, Berlin Industrial Solutions, Nemecko

Nasadili sme univerzálnu spojku SWC-WD Short bez ohybnej príruby od Raydafonu do našej rady vybavenia v Berlíne a výsledky boli skvelé. Samotný produkt je pevný ako skala, zváranie je presné – tu žiadna nekvalitná práca – a zatiaľ drží naozaj dobre a vykazuje špičkovú odolnosť. V porovnaní s niektorými inými značkami, ktoré sme tu v Európe použili, je táto spojka oveľa spoľahlivejšia a cena je tiež oveľa konkurencieschopnejšia. Ak iné spoločnosti hľadajú spoľahlivé univerzálne spojky, absolútne odporúčam Raydafon.

Vlastnosti produktu

Univerzálna spojka SWC-WD Short bez ohybnej príruby od Raydafonu – často nazývaná univerzálna spojka kardanového hriadeľa SWC – je skonštruovaná pre tesné priemyselné miesta, kde je priestor obmedzený a potrebujete dizajn s pevnou dĺžkou (bez teleskopického predĺženia). Ako univerzálna spojka s vysokým krútiacim momentom efektívne presúva krútiaci moment medzi hriadeľmi, ktoré nie sú zarovnané, zvláda uhlové odchýlky až do 25 stupňov a zostáva spoľahlivá aj v náročných prostrediach.

Povedzme si o jeho kľúčových vlastnostiach: Má kompaktnú a tuhú štruktúru – toto krátke, neflexibilné nastavenie príruby z neho robí spoľahlivú vysokovýkonnú spojku univerzálneho kĺbu pre operácie valcovacej stolice, ktorá poskytuje mimoriadnu stabilitu v zostavách, kde je axiálny pohyb minimálny. To je dôvod, prečo to funguje tak dobre pre pripojenia na pevnú vzdialenosť v ťažkých strojoch. Potom je tu jeho vysoká nosnosť: na jeho výrobu používame húževnaté materiály, ako je liatina alebo legovaná oceľ, takže ide o odolnú SWC spojku univerzálneho kĺbu v zdvíhacích zariadeniach a zariadeniach na manipuláciu s materiálom. Udrží veľké závažia a prenáša viac krútiaceho momentu ako iné spojky rovnakého priemeru, vďaka čomu sú ideálne pre ťažké bremená v banských alebo stavebných zariadeniach.

Táto priemyselná spojka univerzálneho kĺbu tiež veľmi dobre kompenzuje nesúososť – či už ide o uhlové, paralelné alebo axiálne nesúosenie, nezasahuje do prenosu rýchlosti otáčania alebo krútiaceho momentu. To znamená hladkú prevádzku v systémoch spojok s univerzálnym kĺbom ťažkých strojov. A je efektívna pri prenose sily: táto vysokovýkonná univerzálna spojka SWC s účinnosťou až 98,6 % udržuje nízke straty energie, vďaka čomu je efektívna univerzálna spojka na prenos veľkého výkonu vo vysokovýkonných priemyselných zariadeniach.

Navyše je navrhnutý tak, aby šetril energiu a fungoval potichu – ak potrebujete energeticky úsporné riešenia spojok s univerzálnym kĺbom, toto je najlepší výber, ktorý znižuje prevádzkové náklady. A udržuje hlučnosť medzi 30-40 dB(A), takže táto nízkohlučná spojka univerzálneho kĺbu sa hodí presne do priemyselných miest, kde je hluk problémom.

Aplikácia produktu

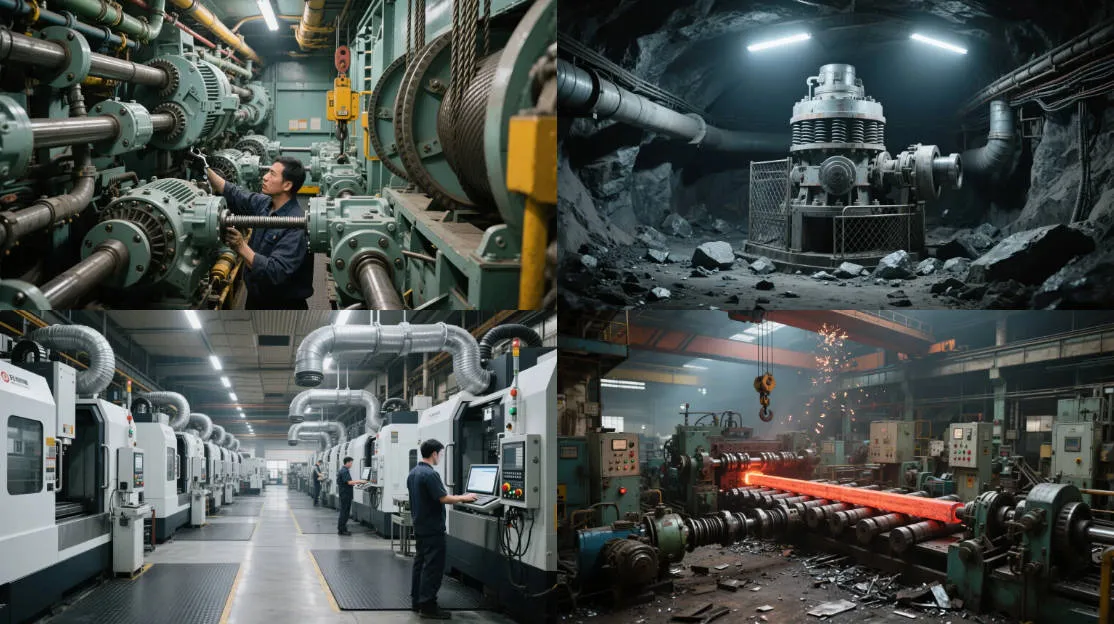

Univerzálna spojka Raydafon nachádza svoje miesto vo všetkých druhoch ťažkých zariadení – napríklad vo valcovniach, zdvíhacích mechanizmoch a celom rade systémov ťažkých strojov. Vezmite si našu spojku univerzálneho kĺbu s vysokým krútiacim momentom: je skvelá pri spájaní dvoch prevodových hriadeľov, ktoré nie sú v jednej línii, čím zaisťuje plynulý pohyb výkonu aj v náročných pracovných podmienkach, najmä na miestach, kde je málo miesta a potrebujete pevnú, nie teleskopickú konštrukciu.

Táto spojka skutočne zažiari v špecifických scenároch – napríklad keď potrebujete spoľahlivú vysokovýkonnú spojku univerzálneho kĺbu pre operácie valcovní alebo odolnú spojku univerzálneho kĺbu SWC v zdvíhacích zariadeniach a zariadeniach na manipuláciu s materiálom. V týchto prípadoch, aj pri extrémnom zaťažení a obmedzenom priestore, udržuje prevádzku stabilnú, bez štikútania.

Pokiaľ ide o priemyselné aplikácie spojok s univerzálnym kĺbom, náš variant SWC-WD vyniká inteligentnou konštrukciou, vďaka ktorej funguje lepšie a vydrží dlhšie. Poďme sa porozprávať o jeho kľúčovej štruktúre: má rozumné a bezpečné nastavenie s integrovanou konštrukciou vidlicovej hlavy – to odstraňuje problémy, ako je uvoľnenie alebo zlomenie skrutiek, čím sa zvyšuje celková pevnosť o 30 % až 50 %. To znamená, že beží bezpečne a spoľahlivo, vydrží dlhšie ako staré modely a vyhýba sa bežným poruchám na vysoko namáhaných miestach, ako sú napríklad systémy univerzálnych kĺbov ťažkých strojov.

Navyše dokáže zvládnuť oveľa väčšiu záťaž – postavili sme ju tak, aby unášala vyššiu hmotnosť, takže táto vysokovýkonná univerzálna spojka SWC je ideálna pre miesta, ktoré vyžadujú náročnú manipuláciu s nákladom, ako sú banské alebo stavebné zariadenia. Tiež prenáša výkon super efektívne a dosahuje až 98,6% účinnosť prenosu. Ako efektívna univerzálna spojka na prenos veľkého výkonu znižuje spotrebu energie a náklady, ktoré s ňou súvisia, vďaka čomu je najlepším riešením pre energeticky úsporné riešenia spojok univerzálnych kĺbov vo vysokovýkonných priemyselných prevodových zostavách.

A beží hladko a takmer bez hluku – prenos zostáva stabilný a hluk sa zvyčajne pohybuje medzi 30 – 40 dB(A). Táto nízkohlučná spojka univerzálneho kĺbu zaisťuje tichú prevádzku, čo je ideálne pre priemyselné miesta, kde je problémom hluk, a to všetko pri zachovaní spoľahlivosti na vysokej úrovni.

O Raydafone

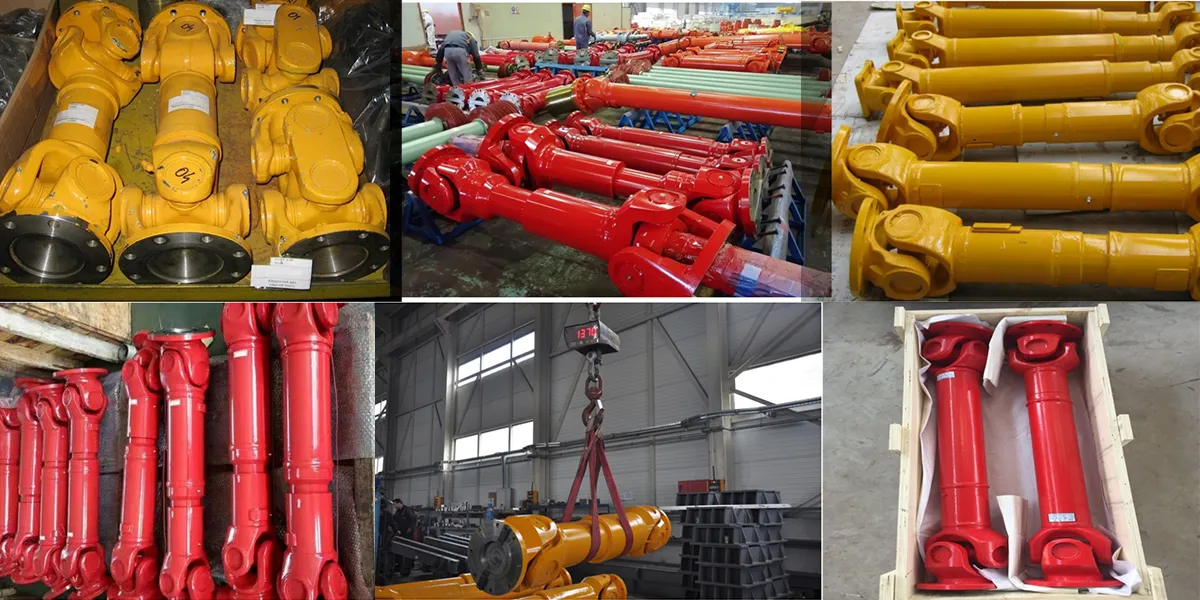

Raydafon nie je len iné meno v oblasti prevodových dielov – sme popredným výrobcom a dodávateľom vysokovýkonných prevodových komponentov a riešení priemyselných strojov, pričom sa výrazne zameriavame na produkty, ako je univerzálna spojka kardanového hriadeľa SWC. Začali sme, aby sme držali krok s vývojom svetových priemyselných odvetví a postupom času sme vytvorili kompletný rad: prevodovky, hnacie hriadele, hydraulické valce, remenice, presné obrábacie stroje – to všetko s cieľom zlepšiť fungovanie poľnohospodárskych a vysokovýkonných sektorov. Zaoberáme sa inováciami, a preto dokážeme dodať spoľahlivú vysokovýkonnú univerzálnu spojku pre operácie valcovní, ktorá bez problémov zapadne aj do tých najzložitejších systémov.

Naše zariadenia sú tiež špičkové – máme CNC dielne, zariadenia na brúsenie a tepelné spracovanie a pokročilé 3D meracie systémy. Držíme sa prísnych noriem kvality, ako je ISO9001/TS16949, a toto nastavenie nám umožňuje vytvárať riešenia spojok s univerzálnym kĺbom s vysokým krútiacim momentom, ktoré skvele posúvajú krútiaci moment a zvládajú nesúososť ako profesionál. Vezmime si napríklad našu trvácnu spojku s univerzálnym kĺbom SWC v zdvíhacích zariadeniach a zariadeniach na manipuláciu s materiálom – je skonštruovaná pre miesta, ktoré vyžadujú silnú nosnosť. A naša priemyselná spojovacia linka univerzálnych kĺbov? Pokrýva všetky druhy použitia, pri ktorých najviac záleží na presnosti a odolnosti.

Osemdesiat percent toho, čo vyrobíme, sa vyváža – posiela sa do krajín ako USA, Nemecko, Japonsko, Taliansko, Malajzia, Austrália a na Stredný východ. Máme silné siete aj v Číne, Južnej Kórei, Spojenom kráľovstve, Singapure, USA a Španielsku, takže sme celosvetovo solídni. Tento dosah nám umožňuje ponúkať prispôsobené možnosti vysokovýkonných univerzálnych kĺbových spojok SWC – prispôsobené presne tomu, čo klienti potrebujú, napríklad v systémoch univerzálnych kĺbových spojok ťažkých strojov, kde sa nedá vyjednávať o stabilite pri extrémnom zaťažení.

Záleží nám na udržateľnosti a vytváraní riešení, ktoré kladú zákazníkov na prvé miesto. Preto vyvíjame energeticky úsporné riešenia spojok s univerzálnym kĺbom, ktoré dosahujú účinnosť prenosu až 98,6 %, čím sa znižuje spotreba energie vo vysokovýkonných zostavách. Či už potrebujete efektívnu univerzálnu spojku na prenos veľkého výkonu alebo nízkohlučnú univerzálnu spojku pre priemyselné miesta, kde je problémom hluk, naše produkty sa dodávajú s kompletným popredajným servisom. Takto sme sa stali dôveryhodným partnerom v odvetví prevodoviek – diely nielen predávame, ale ich aj zálohujeme.
