Aké faktory ovplyvňujú výkon kombajnového hydraulického valca pri prevádzke v teréne?

Na vrchole sezóny zberu sa počíta každá minúta. Moderný kombajn s komplexným radom hydraulických systémov sa spolieha na desiatky hydraulických valcov na ovládanie všetkého od výšky zberača až po rýchlosť navíjania a vykladacej závitovky. Keď aHydraulický valec kombajnuzačne fungovať zle – reaguje pomaly, presakuje alebo nedrží polohu – celá operácia je ohrozená. Stroj sa musí spomaliť, v horšom prípade zastaviť kvôli oprave. V sezóne, keď sú okná počasia úzke a podmienky úrody sa denne menia, nie je výkon týchto valcov len technickou záležitosťou; ide o kritickú záležitosť. Aké faktory však určujú, či hydraulický valec Harvestra bude spoľahlivo fungovať deň čo deň v drsných podmienkach poľa, alebo či sa stane zdrojom frustrácie a prestojov?

Tento článok poskytuje komplexnú technickú analýzu faktorov, ktoré ovplyvňujú výkon hydraulického valca Harvestra v reálnych poľnohospodárskych operáciách. Preskúmame vplyv kvality tesnenia, hrozbu kontaminácie, účinky cyklovania záťaže, dôležitosť správnej údržby tekutín a úlohu konštrukcie valca a výberu materiálu. Na základe našich skúseností naRaydafon Technology Group Co., Limited, budeme skúmať, ako každý z týchto faktorov prispieva k celkovému výkonu a životnosti hydraulických valcov, ktoré sú nevyhnutné pre moderný zber. Či už ste farmár, správca vozového parku alebo technik údržby, táto príručka vám pomôže porozumieť skrytým silám, ktoré určujú, či vás vaše hydraulické valce prenesú cez úrodu alebo vás nechajú uviaznuté na poli.

Obsah

• 1. Ako tesnenia a mazanie definujú výkon valca?
• 2. Čo robí kontaminácia s hydraulickým valcom kombajnu?
• 3. Ako cyklovanie zaťaženia ovplyvňuje spoľahlivosť hydraulického valca?
• 4. Aká je úloha hydraulickej kvapaliny v životnosti valca?
• 5. Aké technické špecifikácie sú dôležité pre výkon v teréne?
• 6. Často kladené otázky (FAQ)
• 7. Záver

1. Ako tesnenia a mazanie definujú výkon valca?

Predstavte si hydraulický valec kombajnu ako jemne vyladený piest pohybujúci sa v leštenej trubici. Tesniaci systém je kritickým rozhraním, ktoré udržuje vysokotlakovú hydraulickú kvapalinu tam, kde patrí – na jednej strane piestu – a zabraňuje jej úniku. Porucha tesnenia nie je len únik; je to strata kontroly. Primárne tesnenia v hydraulickom valci zahŕňajú tesnenie tyče, ktoré zabraňuje úniku kvapaliny pozdĺž piestnej tyče; tesnenie piestu, ktoré oddeľuje dve tlakové komory; a tesnenie stierača, ktoré zoškrabáva nečistoty a vlhkosť z tyče, keď sa zasúva. Výkon týchto tesnení je určený ich materiálovým zložením, dizajnom a stavom povrchov, s ktorými sa dotýkajú. Pri zberových aplikáciách, kde môže byť valec vystavený extrémnym teplotám, prachu a vlhkosti, je potrebné starostlivo vybrať materiál tesnenia. Napríklad polyuretánové tesnenia ponúkajú vynikajúcu odolnosť proti oderu a sú často preferované pre tesnenia tyčí v poľnohospodárskych aplikáciách, zatiaľ čo tesnenia na báze PTFE sú zvolené pre ich nízke trenie pri vysokorýchlostných aplikáciách.

Rovnako kritický je stav vŕtania valca a povrchu piestnej tyče. Poškriabaná alebo ryhovaná tyč môže prerezať tesnenie tyče, čo vedie k rýchlemu úniku. Podobne hrubý vývrt môže poškodiť tesnenie piestu a znížiť účinnosť valca. V našej továrni používame kombináciu honovania a leštenia valcovaním, aby sme dosiahli povrchovú úpravu Ra 0,2-0,4 µm na otvore a tvrdé chrómovanie (hrúbka 50-70 µm) na tyči. Táto kombinácia poskytuje hladký povrch odolný voči opotrebovaniu, ktorý predlžuje životnosť tesnení. Mazanie je neviditeľný nosný systém pre tesnenia. Medzi tesnením a tyčou sa musí udržiavať tenký film hydraulickej kvapaliny, aby sa znížilo trenie a zabránilo sa opotrebovaniu. Ak je kvapalina kontaminovaná vodou alebo časticami, môže narušiť tento film, čo vedie k zvýšenému opotrebovaniu a predčasnému zlyhaniu tesnenia. Dobre navrhnutý valec bude mať mazaciu drážku, ktorá zadrží malé množstvo tekutiny, aby sa zabezpečil súvislý film. V spoločnosti Raydafon sme skonštruovali náš hydraulický valec Harvester s optimalizovaným dizajnom drážky tesnenia a povrchovou úpravou, ktorá minimalizuje trenie a maximalizuje životnosť tesnenia, čím zaisťuje spoľahlivý výkon aj v tých najnáročnejších poľných podmienkach.

2. Čo robí kontaminácia s hydraulickým valcom kombajnu?

Znečistenie je tichým nepriateľom akéhokoľvek hydraulického systému, ale je obzvlášť škodlivé v poľnohospodárskych aplikáciách, kde je nevyhnutné vystavenie nečistotám, prachu a vlhkosti. Kombajn pracuje v oblaku prachu a zvyškov plodín a jeho hydraulické valce sú neustále vystavené týmto nečistotám. Najbežnejšou a deštruktívnou formou kontaminácie sú častice – piesok, prach a úlomky plodín. Tieto častice sa môžu dostať do valca cez tesnenie tyče, najmä ak je tesnenie stierača poškodené alebo opotrebované. Akonáhle sú častice vo vnútri, pôsobia ako brúsivo a obrusujú piestnu tyč, vŕtanie valca a tesnenia. Toto sa často označuje ako "ťahanie drôtu" tyče, kde tvrdé častice ryjú povrch tyče, čo vedie k trvalému úniku. Podľa údajov z terénu môže jediné zrnko piesku zachytené medzi tesnením a tyčou spôsobiť únik v priebehu niekoľkých hodín.

Najčastejším vstupným bodom pre kontamináciu je oblasť tesnenia tyče, najmä ak je narušené tesnenie stierača. Opotrebované tesnenie stierača umožňuje hromadenie prachu na tyči, ktorá sa potom počas zaťahovania vťahuje do valca. Ďalším potenciálnym vstupným bodom sú odvzdušňovacie filtre na hydraulickej nádrži, ktoré, ak sú upchaté alebo poškodené, môžu umožniť prenikaniu atmosférického prachu do systému. Kontaminácia môže viesť k rýchlemu poklesu výkonu valca, vrátane nepravidelného pohybu, netesnosti a prípadného úplného zlyhania. Štúdia vykonaná na flotile harvestorov ukázala, že stroje s proaktívnym programom kontroly kontaminácie – vrátane pravidelného odberu vzoriek oleja, výmeny odvzdušňovacích filtrov a používania vysokokvalitných tesnení – zaznamenali o 60 % menej porúch valcov ako stroje bez takéhoto programu. Naša továreň v Raydafon Technology Group Co., Limited používa prémiové stieracie tesnenia s dizajnom s dvojitým okrajom, aby sa maximalizovalo odstraňovanie kontaminantov z tyče predtým, ako sa dostanú do valca. Okrem toho je náš hydraulický valec Harvester navrhnutý s možnosťou ochranného krytu proti prachu pre extrémne podmienky, ktorý poskytuje dodatočnú vrstvu ochrany proti kontaminácii.

Ďalšou významnou hrozbou je kontaminácia vody. Voda sa môže dostať do hydraulického systému kondenzáciou alebo priamym vystavením dažďu alebo zmývaniu. Voda v hydraulickej kvapaline môže spôsobiť koróziu vývrtu a tyče valca, ako aj tesnení. Znižuje tiež klzkosť kvapaliny, čím sa zvyšuje opotrebovanie. Ideálnym riešením je použiť hydraulickú kvapalinu s dobrou deemulgovateľnosťou, ktorá umožňuje oddeľovanie vody a jej vypúšťanie zo zásobníka. Pravidelné odoberanie vzoriek a analýza hydraulickej kvapaliny dokáže zistiť prítomnosť vody a častíc, čo umožňuje vykonať nápravné opatrenia skôr, ako môžu spôsobiť značné škody. Pravidelná analýza oleja je základným kameňom našich odporúčaní na preventívnu údržbu hydraulického valca Harvestra.

3. Ako cyklovanie zaťaženia ovplyvňuje spoľahlivosť hydraulického valca?

Zber nie je operácia v ustálenom stave. Zaťaženie hydraulického valca Harvestra sa neustále mení, keď sa stroj pohybuje po poli. Záhlavie sa musí zdvihnúť a spustiť, rýchlosť navijaka sa musí nastaviť a šnek sa musí vysunúť. Každý z týchto pohybov vytvára zaťažovací cyklus: valec sa vysunie, udrží polohu a potom sa stiahne. V priebehu sezóny zberu môže jeden valec zacykliť tisíckrát, od niekoľkých metrov až po úplný zdvih. Toto je známe ako únavové zaťaženie a je to primárna príčina zlyhania valca v priebehu času.

Aby sme pochopili vplyv cyklovania záťaže, musíme zvážiť namáhanie komponentov. Piestna tyč je vystavená ťahovému a tlakovému namáhaniu, keď sa vysúva a zasúva. Tesnenia sú vystavené tlaku a treniu. Kovové komponenty, najmä piestna tyč a hlava valca, sú vystavené únavovému namáhaniu z týchto cyklov. V priebehu času sa môžu vyvinúť mikrotrhliny, ktoré vedú k zlyhaniu. Schopnosť valca odolávať cyklovaniu zaťaženia závisí od jeho konštrukcie a použitých materiálov. Väčší priemer piestnej tyče napríklad poskytuje väčšiu odolnosť proti vybočeniu pri tlakovom zaťažení. Dvojčinný valec, ktorý využíva hydraulický tlak na vysúvanie aj zasúvanie, poskytuje kontrolovanejší pohyb a lepšie zvláda rázové zaťaženie ako jednočinný valec. Okrem toho štýl upevnenia valca môže ovplyvniť jeho schopnosť zvládnuť bočné zaťaženie, ktoré je bežné pri zberových aplikáciách. Konštrukcia a materiál piestnej tyče sú tiež kritické. Vysokopevnostná oceľ s dobrými únavovými vlastnosťami, ako napríklad 42CrMo4 alebo 4140, sa bežne používa vo vysokocyklových aplikáciách. Toto je materiál, ktorý špecifikujeme v našom hydraulickom valci Harvester v Raydafone.

Na určenie očakávanej životnosti valca pri cyklickom zaťažení používajú inžinieri výpočty založené na prístupe životnosti namáhania (S-N) alebo lomovej mechanike. Hranica únosnosti materiálu je kľúčovým faktorom. Dráha zaťaženia valca musí byť navrhnutá tak, aby minimalizovala koncentrácie napätia, ktoré môžu pôsobiť ako iniciačné body pre únavové trhliny. Použitie zaoblených polomerov namiesto ostrých rohov na spojoch hlavy valcov a spojovacích tyčí (alebo príruby) je nevyhnutné. Piestna tyč musí byť navrhnutá tak, aby vydržala maximálne očakávané bočné zaťaženie bez vybočenia. V reálnych podmienkach dokáže dobre navrhnutý hydraulický valec Harvestra vydržať milióny cyklov. Valec, ktorý predčasne zlyhá v dôsledku únavy, je často výsledkom chyby materiálu, konštrukčnej chyby (ako je napríklad namáhanie) alebo neočakávaného preťaženia. Nasledujúca tabuľka porovnáva únavový výkon rôznych materiálov piestnych tyčí pri typických zberových zaťaženiach.

4. Aká je úloha hydraulickej kvapaliny v životnosti valca?

Hydraulická kvapalina je miazgou systému, ale často je to najzanedbávanejšia zložka. Kvapalina plní viacero kritických funkcií: prenáša energiu, maže pohyblivé časti, poskytuje ochranu proti korózii a pomáha chladiť systém. Viskozita a čistota hydraulickej kvapaliny má priamy vplyv na výkon hydraulického valca Harvester. Ak je kvapalina príliš viskózna, valec sa bude pohybovať pomaly a systém bude neúčinný. Ak je kvapalina príliš riedka, vnútorný únik vo valci sa zvýši, čo vedie k strate výkonu a presnosti polohovania. Viskozitný index kvapaliny, ktorý udáva, do akej miery sa jej viskozita mení s teplotou, je obzvlášť dôležitý pri zberových aplikáciách, kde môže systém pracovať v širokom rozsahu teplôt.

Pravidelná údržba kvapaliny je nevyhnutná pre životnosť valca. Kvapalina sa musí udržiavať v čistote a bez nečistôt a musí sa vymieňať v intervaloch odporúčaných výrobcom. Použitie vysokokvalitného filtra v spätnom aj sacom potrubí je rozhodujúce pre udržanie čistoty systému. Okrem mechanickej filtrácie je potrebné sledovať aj chemické vlastnosti kvapaliny. Prísady proti opotrebeniu kvapaliny, inhibítory korózie a oxidačná stabilita sú nevyhnutné na ochranu valca a zvyšku systému. Ak sa kvapalina nechá zoxidovať, môže vytvárať kal a lak, ktorý môže upchať ventily a poškodiť tesnenia. Ak sú prísady vyčerpané, kvapalina neposkytne potrebnú ochranu proti opotrebovaniu a korózii. Stav hydraulickej kvapaliny by sa mal pravidelne testovať na viskozitu, obsah vody a počet častíc. Toto je jediný spôsob, ako zabezpečiť, aby kvapalina fungovala podľa potreby. V spoločnosti Raydafon Technology Group Co., Limited odporúčame všetkým zákazníkom s vysokovýkonnými harvestormi program analýzy tekutín, ktorý poskytuje jednoduchý a efektívny spôsob monitorovania stavu hydraulického systému a predpovedania potreby výmeny oleja alebo inej údržby.

Bežná mylná predstava je, že hydraulickú kvapalinu je potrebné vymeniť len vtedy, keď vyzerá špinavo. V praxi sa výkon kvapaliny často zníži skôr, ako dôjde k akejkoľvek viditeľnej zmene. Degradáciu balíka aditív možno merať analýzou oleja. Napríklad vysoké číslo kyslosti naznačuje, že olej oxiduje a treba ho vymeniť. Pravidelná analýza kvapaliny poskytuje jasný obraz o stave kvapaliny a umožňuje plánovanú údržbu, čím predchádza neočakávaným poruchám valcov. Nasledujúca tabuľka sumarizuje odporúčaný plán údržby kvapaliny pre hydraulický valec kombajnu, ktorý sa používa v typických prevádzkach na poli.

5. Aké technické špecifikácie sú dôležité pre výkon v teréne?

Pri výbere správneho hydraulického valca Harvestra pre danú aplikáciu musia inžinieri a manažéri zariadení starostlivo vyhodnotiť kľúčové technické špecifikácie. Tieto špecifikácie definujú fyzické schopnosti valca a jeho kompatibilitu s hydraulickým systémom stroja. Najzákladnejšou špecifikáciou je veľkosť vŕtania valca (vnútorný priemer rúrky valca), ktorá určuje teoretickú silu, ktorú môže valec generovať pri danom tlaku. Valec s väčším otvorom môže vyvinúť väčšiu silu, ale môže byť pomalší a vyžadovať väčší objem kvapaliny. Priemer piestnej tyče ovplyvňuje odolnosť valca proti vybočeniu a jeho rýchlosť pri spätnom zdvihu, pretože tyč zmenšuje účinnú plochu piesta.

Dĺžka zdvihu valca musí byť prispôsobená požadovanému rozsahu pohybu náradia, ktoré ovláda. Prevádzkový tlak, zvyčajne meraný v baroch alebo PSI, je určený hydraulickým systémom stroja. Valec musí byť dimenzovaný tak, aby odolal maximálnemu tlaku, ktorý môže systém vytvoriť. Tesnenia musia byť špecifikované tak, aby si zachovali svoju integritu pri prevádzkovom tlaku a teplote. Štýl upevnenia valca (napr. kolík, príruba, kolík) určuje, ako je valec pripevnený k stroju, a upevnenie musí byť zvolené tak, aby zodpovedalo zaťaženiu a dráhe namáhania.

Okrem základných špecifikácií musí inžinier zvážiť prítomnosť akýchkoľvek špecializovaných prvkov, ako je napríklad vstavané tlmiace zariadenie, ktoré riadi rýchlosť valca na konci jeho zdvihu, alebo uzatvárací ventil, ktorý zabraňuje unášaniu valca pri zaťažení. Materiál rúrky valca a piestnice sú rozhodujúce pre životnosť a odolnosť proti korózii. Nižšie uvedená tabuľka poskytuje porovnanie typických špecifikácií hydraulického valca Harvestra pre rôzne typy strojov, pričom ukazuje, ako sa požiadavky líšia podľa aplikácie.

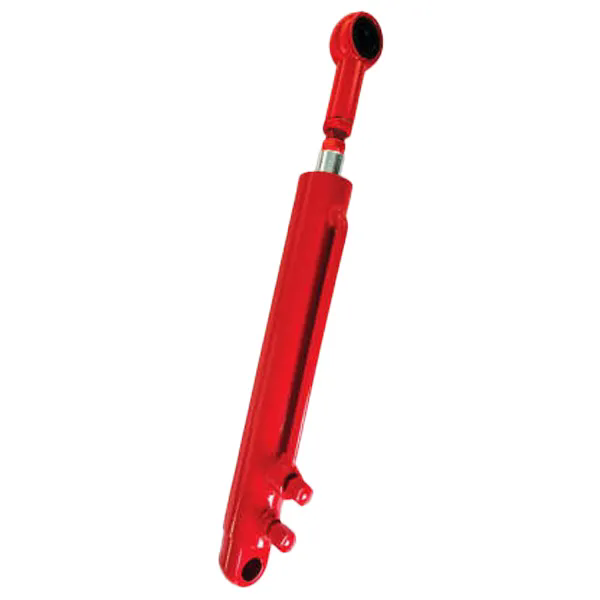

V Raydafone je náš Harvester Hydraulický valec navrhnutý tak, aby spĺňal náročné požiadavky poľnohospodárskych operácií. Ponúkame celý rad veľkostí vývrtov, dĺžok zdvihu a štýlov montáže, aby sme vyhoveli špecifickým potrebám kombajnov, rezačiek a iných zariadení na zber. Naše valce sú vybavené indukčne kalenými piestnymi tyčami 42CrMo4, ktoré poskytujú výnimočnú pevnosť a odolnosť voči únave a nárazu. Používame vysoko kvalitné polyuretánové tesnenia tiahla a PTFE tesnenia piestov, ktoré zaisťujú spoľahlivé utesnenie v širokom rozsahu teplôt a tlakov. Každá fľaša je testovaná, aby sa zabezpečilo, že spĺňa naše prísne normy kvality predtým, ako opustí našu továreň.

6. Často kladené otázky (FAQ)

Otázka 1: Ako často by sa mali vymieňať tesnenia v hydraulickom valci harvestora?

Odpoveď: Interval výmeny tesnenia hydraulického valca Harvestra závisí od niekoľkých faktorov, vrátane hodín prevádzky, prevádzkového prostredia a stavu hydraulickej kvapaliny. Vo všeobecnosti odporúčame skontrolovať tesnenia valcov na začiatku každého zberového obdobia. Ak valec vykazuje známky netesnosti alebo ak je tyč ryhovaná alebo poškriabaná, tesnenia by sa mali vymeniť. V praxi mnohé harvestory vyžadujú výmenu tesnenia každých 1 500 až 2 500 prevádzkových hodín. Naša továreň v Raydafon Technology Group Co., Limited poskytuje súpravy tesnení a podrobné pokyny na inštaláciu pre všetky naše valce. Program pravidelných kontrol je najlepší spôsob, ako určiť správny interval pre vaše špecifické prevádzkové podmienky.

Otázka 2: Čo je najčastejšou príčinou vnútornej netesnosti v hydraulickom valci?

Odpoveď: Najčastejšou príčinou vnútorných netesností v hydraulickom valci Harvestra je opotrebované alebo poškodené tesnenie piestu. Tesnenie piestu oddeľuje dve tlakové komory valca. Keď sa tesnenie opotrebuje, hydraulická kvapalina môže unikať z vysokotlakovej strany na nízkotlakovú stranu, čo vedie k strate výkonu a rýchlosti. Často je to spôsobené kontaminovanou hydraulickou kvapalinou, ktorá pôsobí ako abrazíva a opotrebováva tesnenie. V mnohých prípadoch bude valec zvonka stále vyzerať ako bez netesností, ale vnútorný únik sa prejaví ako pomalý, plazivý pohyb tyče valca. Problém je možné zistiť pomocou jednoduchého testu úniku a riešením je vymeniť tesnenie piestu a zabezpečiť, aby bola hydraulická kvapalina čistá.

Otázka 3: Ako môžem zabrániť vniknutiu vlhkosti do môjho hydraulického valca?

Odpoveď: Vlhkosť sa môže dostať do hydraulického valca kombajnu niekoľkými cestami. Najbežnejšia cesta je cez tesnenie tyče a tesnenie stierača počas vlhkých podmienok. Druhá cesta je cez odvzdušňovací filter na hydraulickej nádrži. Aby ste zabránili vniknutiu vlhkosti, uistite sa, že odvzdušňovací filter je čistý a funguje správne. Na aktívne odstránenie vlhkosti zo vzduchu vstupujúceho do zásobníka je možné použiť odvzdušňovač. Pravidelne tiež kontrolujte valec, či neobsahuje známky vody v oleji, ako napríklad mliečny vzhľad. Ak je prítomná voda, vypustite a vymeňte kvapalinu. Použitie vysokokvalitnej hydraulickej kvapaliny s dobrou deemulgovateľnosťou pomôže oddeliť vodu od oleja a umožní jej vypustenie z nádrže. Okrem toho sa vyhnite použitiu vysokotlakového umývania tesnení valca, pretože to môže pretlačiť vodu cez tesnenia.

Otázka 4: Čo znamená špecifikácia „dĺžky zdvihu“ pre hydraulický valec?

Odpoveď: Dĺžka zdvihu je maximálna vzdialenosť, ktorú môže piestna tyč prejsť zo svojej úplne zatiahnutej polohy do úplne vysunutej polohy. Táto špecifikácia určuje rozsah pohybu, ktorý môže valec poskytnúť. Pri výbere hydraulického valca Harvestra musí byť dĺžka zdvihu prispôsobená požadovanému pohybu náradia. Napríklad zdvíhací valec zberača na kombajne musí mať zdvih, ktorý je dostatočne dlhý, aby umožnil zdvihnutie zberača do plnej prepravnej výšky. Ak je dĺžka zdvihu príliš krátka, náradie sa nepohne v celom rozsahu pohybu. Ak je príliš dlhý, valec sa môže vysunúť alebo presahovať požadovaný rozsah. Naša továreň v Raydafon Technology Group Co., Limited ponúka širokú škálu dĺžok zdvihu, aby vyhovovali rôznym aplikáciám zberu.

Otázka 5: Môže byť hydraulický valec harvestora prestavaný alebo musí byť vymenený?

Odpoveď: Áno, hydraulický valec kombajnu sa zvyčajne dá prerobiť. Proces prestavby zahŕňa demontáž valca, kontrolu všetkých komponentov a výmenu opotrebovaných alebo poškodených dielov. Najbežnejšie diely vymieňané počas prestavby sú tesnenia (tesnenie tyče, tesnenie piestu, tesnenie stierača), tyč (ak je ryha alebo ohnutá) a trubica valca (ak je poškodená). Prestavba valca je často výrazne lacnejšia ako nákup nového valca a je bežnou praxou na predĺženie životnosti zariadenia. Naša továreň v Raydafon Technology Group Co., Limited ponúka súpravy na prestavbu a služby prestavby pre náš hydraulický valec Harvester.

7. Záver

Výkon hydraulického valca Harvestra v prevádzke v teréne je určený komplexnou súhrou faktorov: kvalita tesnenia, kontrola kontaminácie, riadenie zaťaženia, údržba tekutín a konštrukčné špecifikácie. Každý faktor zohráva rozhodujúcu úlohu pri zabezpečení toho, aby valec poskytoval spoľahlivú, efektívnu a dlhotrvajúcu službu v náročnom prostredí pracovného zberu. Po pochopení týchto faktorov môžu inžinieri, manažéri zariadení a operátori prijímať informované rozhodnutia s cieľom maximalizovať výkon a životnosť svojich hydraulických zariadení. Komplexný program údržby, proaktívna kontrola kontaminácie a výber vysokokvalitných komponentov sú nevyhnutné na dosiahnutie optimálneho výkonu.

V Raydafon Technology Group Co., Limited máme viac ako desaťročné skúsenosti s výrobou vysoko kvalitných hydraulických komponentov pre poľnohospodársky priemysel. Náš hydraulický valec kombajnu je navrhnutý a vyrobený tak, aby spĺňal najvyššie štandardy výkonu a spoľahlivosti s použitím prvotriednych materiálov, presného obrábania a prísnej kontroly kvality. Zaviazali sme sa poskytovať našim zákazníkom najlepšie možné riešenia pre ich hydraulické potreby. Ak máte akékoľvek otázky týkajúce sa výberu alebo údržby hydraulického valca pre vaše zberacie zariadenie, kontaktujte náš tím odborníkov.

Kontaktujte spoločnosť Raydafon Technology Group Co., Limited ešte dnessa dozviete viac o našom kombajnovom hydraulickom valci a o tom, ako môže zlepšiť spoľahlivosť a efektivitu vašich zberových operácií.
