Hydraulický valec na vylamovanie žeriavu
  • Hydraulický valec na vylamovanie žeriavuHydraulický valec na vylamovanie žeriavu
  • Hydraulický valec na vylamovanie žeriavuHydraulický valec na vylamovanie žeriavu

Hydraulický valec na vylamovanie žeriavu

Hydraulický valec na vylamovanie žeriavu Raydafon je valec na ovládanie uhla výložníka pre mobilné žeriavy a prístavné stroje. Referenčný model ZXSTC1000S.2.5-00: vŕtanie Φ320, tyč Φ280, zdvih 4000 mm, inštalačná vzdialenosť 4750 mm, pracovný tlak 32 MPa, dynamický ťah v reálnom čase 3000 kN, hmotnosť jednotky 1522 kg. Telo je 7-násobne kované z vysokopevnostnej legovanej ocele leteckej kvality, dvojnásobne starnuté, aby sa stabilizovala pevnosť v ťahu nad 1250 MPa. Trojité progresívne tesnenie s krúžkom z perfluóréterovej gumy dovážaným z Nemecka a 5 μm stupňovitým prachovým okrajom. Integrované elektrohydraulické servo s magnetostrikčnou polohovou spätnou väzbou ±0,03 mm pre stabilitu pri ultra nízkych otáčkach 0,08 mm/s. 5000-hodinový bezúdržbový cyklus. Vlastný otvor Φ50-500 mm, odolný voči soľnému postreku a prachu. MOQ 5 jednotiek, 45-60 dní hromadného dodania. Pošlite model žeriavu, požiadavku na ťah a množstvo pre cenovú ponuku.
Luffing žeriavu · Model ZXSTC1000S.2.5-00

Hydraulický valec na prispôsobenie žeriavu pre mobilné žeriavy a prístavné stroje – Priama dodávka výrobcu OEM

Hydraulický valec žeriava ovláda uhol výložníka na mobilných žeriavoch. Raydafon ho vyrába s dvojčinným viacstupňovým teleskopickým dizajnom, ktorý sa vysunie na veľkú vzdialenosť a kompaktne sa zasunie. Telo je 7-krát kované z vysokopevnostnej legovanej ocele pre leteckú triedu a je dvakrát starnuté, aby sa stabilizovala pevnosť v ťahu nad 1250 MPa. Trojité progresívne tesnenie a magnetostrikčný servo modul zvládajú soľný sprej, prach a požiadavky na presnosť prevádzkových cyklov prístavu a veternej energie.

3000 kN Dynamický ťah v reálnom čase
32 MPa Pracovný tlak
Φ320 × Φ280 Vývrt × tyč
4000 mm Mŕtvica
5000 h Bezúdržbový
Referenčný model

ZXSTC1000S.2.5-00 — Úplná špecifikácia

Referenčný model je skutočná produkčná konfigurácia používaná pre okruhy tlmenia ťažkých zdvíhacích mobilných žeriavov. Vlastné vŕtanie a zdvih sú k dispozícii v rovnakom procese kreslenia.

Názov valca Číslo výkresu Vŕtanie ΦD Rod Φd Mŕtvica S Inštalovať. L Tlak Port Hmotnosť
Luffovací hydraulický valec ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750 mm 32 MPa 2-M27×2
4-G1/4
1522 kg

Podľa vášho výkresu je možné vyrobiť žeriavové obvody s rôznym ťahom alebo montážnymi vzormi. Pošlite značku a model žeriavu, požadovaný ťah a montážny výkres. Širší sortiment valcov mobilného žeriavu nájdete naHydraulické valce mobilného žeriavukategórii.

Inžiniersky hlboký ponor

Štyri technológie, vďaka ktorým je tento valec iný

01

Plnohodnotné adaptívne riadenie záťaže

Telo valca je vykované z leteckého materiálu. Raydafon používa zákazkovú vysokopevnostnú legovanú oceľ, ktorá prechádza siedmimi prechodmi kovania v zápustke a potom tepelným spracovaním dvojitým starnutím. Dvojité starnutie stabilizuje štruktúru materiálu, takže pevnosť v ťahu sa drží nad 1250 MPa. Na 3000 kN prítlačnom valci s nepretržitými zdvihovými cyklami je práve táto štruktúra zrna to, čo udržuje únavovú životnosť stabilnú pri tlaku 32 MPa.

≥1250 MPa v ťahu
02

Presné servo riadenie na mikrónovej úrovni

Inžiniersky tím spoločnosti Raydafon vyvinul integrovaný elektrohydraulický servo modul, ktorý nahrádza tradičné samostatné nastavenie ovládania ventilov. Skupina ventilov využíva jadrá servoventilov pre letectvo a magnetostrikčný snímač posunu s presnosťou ±0,03 mm. Táto kombinácia podporuje stabilnú prevádzku pri ultra nízkych rýchlostiach pri rýchlosti 0,08 mm/s, takže operátor môže umiestniť rameno bez prekĺznutia alebo prekĺznutia počas operácií jemného nakladania.

±0,03 presnosť snímača mm
03

Extrémna ochrana životného prostredia s dlhou životnosťou

Prístavné stroje vidia eróziu soľným postrekom. Hutnícke zariadenia vidia vysokoteplotný prach. Raydafon vybudoval trojitú progresívnu tesniacu ochrannú štruktúru pre oboch. Hlavným tesnením je krúžok z perfluóréterového kaučuku dovezený z Nemecka s dizajnom s dvojitým perom pre obojsmernú kompenzáciu tlaku. Stredná vrstva používa stupňovitý prachový okraj, ktorý zachytáva pevné častice väčšie ako 5 μm. Odolnosť voči znečisteniu je o 40 % vyššia ako u tradičného tesnenia s jedným okrajom. Kombinovaný cyklus je hodnotený ako 5000 hodín bez údržby.

5 μm prachová pera
04

Hydraulický systém s optimalizovanou energetickou účinnosťou

Energeticky úsporný dizajn Raydafonu vychádza z analýzy toho, ako skutočne fungujú stavebné stroje. Obvod diferenciálnej amplitúdy znižuje objem cirkulácie hydraulického oleja o 35 % v stave bez zaťaženia. V kombinácii s vysoko účinnou skupinou synchrónneho motora s permanentným magnetom celková spotreba energie systému klesá o 28 % v porovnaní s tradičným riešením. Na žeriave s 8-hodinovými zmenami to znamená merateľné zníženie spotreby paliva alebo batérie.

-28 % systémová energia

Prečo Raydafon Crane Luffing Hydraulické valce

A

20 rokov v oblasti hydrauliky

Raydafon vyrába hydraulické valce už dve desaťročia. Inžiniersky tím vyvíja valec, servo modul a systém tesnení vo vlastnej réžii, takže zmeny špecifikácií sa riešia pri zdroji, nie prostredníctvom externých dodávateľov.

B

Plná kontrola od kovania až po montáž

Kovanie karosérie, tepelné spracovanie, honovanie, chrómovanie, montáž tesnenia a tlaková skúška – to všetko prebieha v závode Raydafon. To zachová vysledovateľnosť nedotknutú a zníži odchýlky šarží, ktoré získate od viacerých dodávateľov.

C

Priame výrobné ceny

Predáva sa podľa modelu priameho predaja. Porovnateľný výkon za približne 60 % nákladov európskych a amerických značiek na rovnakej úrovni špecifikácií. Medzi továrňou a kupujúcim sa nepridáva žiadna obchodná marža.

D

Kompletné prispôsobenie

Priemery vŕtania valcov od Φ50 mm do Φ500 mm môžu byť vyrobené na mieru. Zdvih, inštalačná vzdialenosť, typ portu a montážny vzor sú vyrobené podľa vášho výkresu, takže neštandardné modely žeriavov môžu byť presne prispôsobené.

E

Overené v podmienkach prístavu a veternej energie

Trojitý tesniaci systém a servomodul boli skonštruované pre prístavné stroje so soľným postrekom a pre podmienky ťažkého zdvihu veternou energiou. Návrh sa zameriava na skutočné pracoviská, nie na laboratórne podmienky.

F

OEM podpora

Pošlite značku a model žeriavu, prípadne číslo výkresu. Raydafon reverzne inžinieri, vzorky a cituje zákazkovú dávku na rovnakom výkrese. Podporuje balenie súkromných značiek pre zákazníkov OEM.

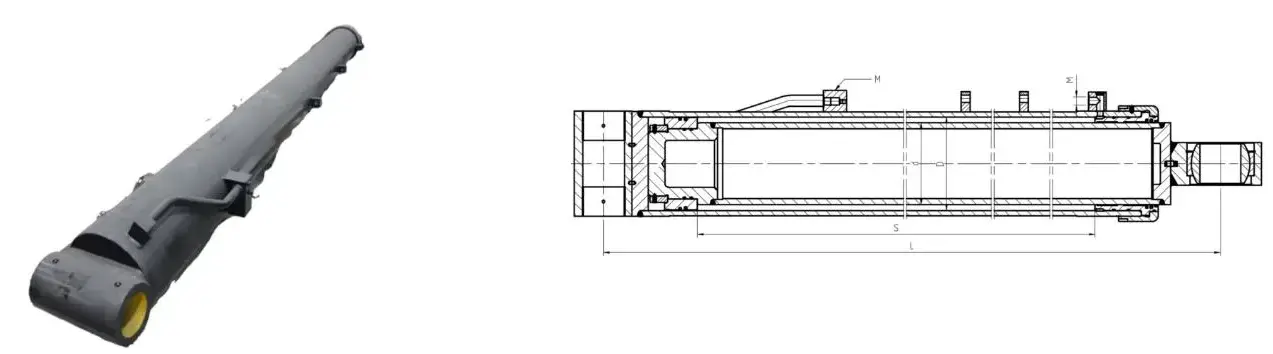

Rozmerové výkresy

Crane luffing hydraulic cylinder dimension drawing
Prehľad inštalácie — rozhranie otvor/tyč, poloha portu a montážny vzor

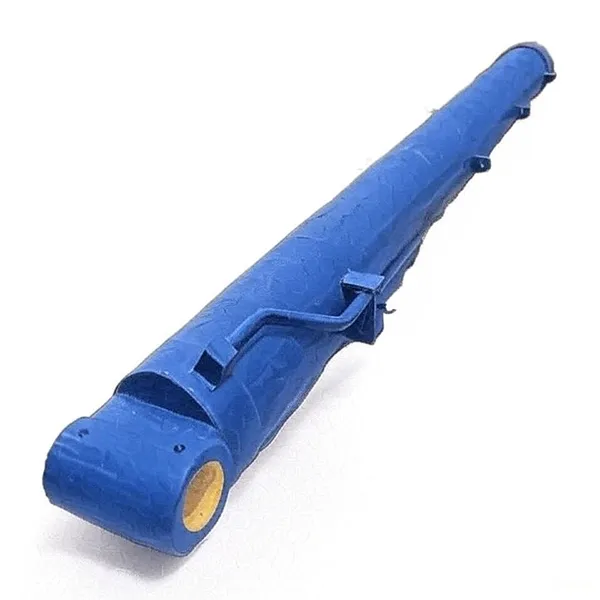

Crane luffing hydraulic cylinder product view
Pohľad na produkt – zostava tela valca a tyče

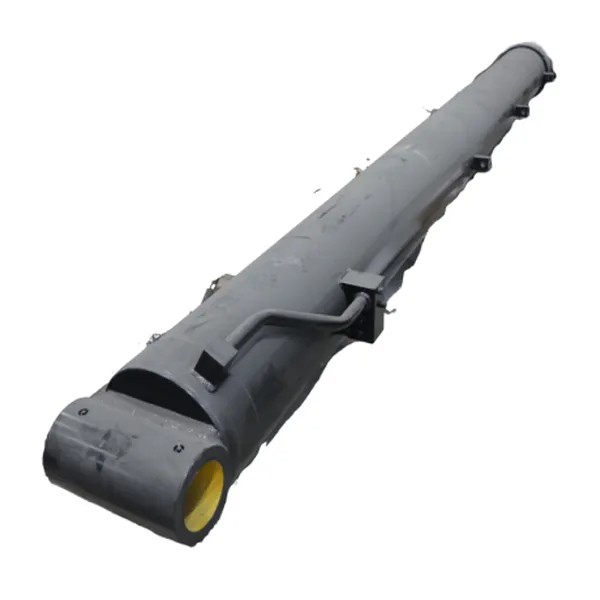

Crane luffing hydraulic cylinder detail
Detail portu a tesnenia — 2-M27×2 plus 4-G1/4 rozhranie
Crane luffing hydraulic cylinder application
Referenčné číslo aplikácie – namontované na obvode vylamovania mobilného žeriavu

Kde sa používajú hydraulické valce na vylamovanie žeriavov

01

Mobilné žeriavy

Ovládanie uhla výložníka na kamiónových a terénnych mobilných žeriavoch. Zvláda ťah potrebný na zdvihnutie a udržanie výložníka pri plnom zaťažení.

02

Prístavné stroje

Žeriavy z lode na breh a zo dvora v prostredí so soľným postrekom. Trojité progresívne tesnenie a tvrdé chrómovanie predlžujú cyklus údržby v pobrežných prevádzkach.

03

Veterné zariadenia

Vyostrenie žeriavového ramena na inštalačných a údržbárskych nádobách. Vysoká stabilita ťahu a riadenie servomotorov na úrovni mikrónov sú dôležité pre presné polohovanie na mori.

04

Ťažké strojárstvo a hutníctvo

Priemyselné zdvíhacie zariadenia v podmienkach vysokej teploty a prachu. Energeticky úsporný obvod znižuje spotrebu paliva alebo batérie pri dlhých zmenách.

Hárok so špecifikáciou objednávky

Referenčný model
ZXSTC1000S.2.5-00
Dynamický ťah v reálnom čase
3000 kN
Pracovný tlak
32 MPa
Priemer otvoru
Φ320 mm (dostupné vlastné Φ50-500 mm)
Priemer tyče
Φ280 mm
Mŕtvica
4000 mm
Inštalačná vzdialenosť
4750 mm
Jednotková hmotnosť
1522 kg
Port / rozhranie
2-M27×2 plus 4-G1/4
Kovanie tela
7-prechodová kovaná letecká legovaná oceľ, dvojnásobne starnutá na pevnosť v ťahu ≥1250 MPa
Servo ovládanie
Integrované elektrohydraulické servo, magnetostrikčný senzor presnosť ±0,03 mm, ultra nízka rýchlosť 0,08 mm/s
Utesnenie
Trojité progresívne tesnenie, hlavný krúžok z nemeckého perfluóréterového kompozitu, 5 μm stupňovitý prachový okraj
Úspora energie
Obvod s diferenciálnou amplitúdou, o 35 % menšia cirkulácia oleja pri chode naprázdno, o 28 % nižšia spotreba energie systému
Cyklus údržby
5000 hodín bez údržby
Prispôsobenie
Kompletný vlastný otvor Φ50-500 mm, OEM balenie a súkromná značka
MOQ
5 jednotiek na model
Hromadná dodacia lehota
45-60 dní po uložení a schválení čerpania
Základ cenovej ponuky
Model žeriavu a tonáž, požiadavka na ťah, špecifikácia vŕtania/zdvihu, veľkosť portu, množstvo, cieľový port

Ako sa vaša objednávka pohybuje cez Raydafon

  1. 01

    Krátky popis aplikácie

    Pošlite model a tonáž žeriavu, požadovaný ťah, špecifikáciu vŕtania/zdvihu, veľkosť portu, množstvo a cieľový port.

  2. 02

    Výber modelu a cenová ponuka

    Raydafon potvrdí, či referenčný model vyhovuje, alebo či je potrebná vlastná zostava. Cenová ponuka FOB Ningbo sa vydáva s dodacím termínom.

  3. 03

    Schválenie výkresu

    Pre zákazkové zostavy Raydafon spätne skonštruuje OEM časť, vyrobí vzorku a potvrdí s kupujúcim vŕtanie, zdvih, inštalačnú vzdialenosť a rozmery portu.

  4. 04

    Kovanie a tepelné spracovanie

    7-prechodové zápustkové kovanie a tepelné spracovanie s dvojitým starnutím stabilizuje telo na pevnosť v ťahu nad 1250 MPa. Nasleduje honovanie a tvrdé chrómovanie.

  5. 05

    Montáž a tlaková skúška

    Piest, tesnenia, servo modul a nárazník sú zmontované. Valec je testovaný na tlak 32 MPa a testovaný na zdvih na hladkosť a odozvu serva.

  6. 06

    Balenie a odoslanie

    Valce sú balené v zosilnených drevených obaloch s antikoróznym olejom a ochrannými koncovkami. Dodávané po mori, letecky alebo expresne s baliacim zoznamom, faktúrou a inšpekčnou správou.

Dokumentácia a podpora kvality

  • ✓
    Materiálový certifikát

    Certifikát z legovanej ocele tela, záznam o tepelnom spracovaní o dvojitom starnutí, list s údajmi o tesniacej zmesi dodávaný s každou zásielkou.

  • ✓
    Správa o tlakovom teste

    Každý valec bol pred zabalením testovaný na tlak 32 MPa. Zaznamenáva sa netesnosť, hladkosť zdvihu, odozva serva a osadenie portu.

  • ✓
    Záznam o rozmerovej kontrole

    Vŕtanie, tyč, zdvih, inštalačná vzdialenosť a rozmery otvoru zaznamenané podľa objednanej špecifikácie alebo zákazníckeho výkresu.

  • ✓
    Exportné balenie

    Zosilnené drevené puzdro s antikoróznym olejom a ochrannými koncovkami. Veľké série valcov sú paletované a páskované pre námornú prepravu.

Často kladené otázky

Čo je to hydraulický valec na vylamovanie žeriavu?

Hydraulický valec na vylamovanie žeriava je hydraulický komponent, ktorý ovláda uhol výložníka na mobilnom žeriave. Luffing sa vzťahuje na zdvíhanie alebo spúšťanie výložníka a valec poháňa tento pohyb prostredníctvom dvojčinného viacstupňového teleskopického dizajnu. Je to jeden z hlavných valcov na mobilných žeriavoch vedľa valca s protizávažím a valca výložníka.

Aký je referenčný model a jeho ťah?

Referenčný model je ZXSTC1000S.2.5-00 s dynamickým ťahom 3000 kN v reálnom čase, pracovným tlakom 32 MPa, vŕtaním Φ320 mm, tyčou Φ280 mm, zdvihom 4000 mm, montážnou vzdialenosťou 4750 mm a hmotnosťou jednotky 1522 kg. Raydafon podporuje vlastné vŕtanie a zdvih pre značky OEM žeriavov.

Aký materiál a postup kovania sa používa?

Telo valca je 7-priechodovo vykované z vysokopevnostnej legovanej ocele pre leteckú triedu, potom dvojnásobné starnutie, aby sa stabilizovala pevnosť v ťahu nad 1250 MPa. Tento proces kovania zlepšuje štruktúru zŕn a únavovú životnosť v porovnaní s konvenčným odlievaním alebo obrábaním z tyčového materiálu, čo je dôležité na 3000 kN prítlačnom valci s nepretržitým zdvihom.

Aké presné je ovládanie serva?

Raydafon používa integrovaný elektrohydraulický servo modul s jadrami servoventilov leteckej kvality a magnetostrikčným snímačom posunu s presnosťou ±0,03 mm. To podporuje stabilnú prevádzku pri ultra nízkych otáčkach pri rýchlosti 0,08 mm/s, takže operátor môže presne umiestniť rameno bez preklzu.

Ako funguje systém trojitého tesnenia?

Trojitá progresívna tesniaca štruktúra má tri vrstvy. Hlavným tesnením je krúžok z perfluóréterového kaučuku dovezený z Nemecka s dizajnom s dvojitým perom pre obojsmernú kompenzáciu tlaku. Stredná vrstva používa stupňovitý prachový okraj, ktorý zachytáva pevné častice väčšie ako 5 μm. Vonkajšia vrstva poskytuje dodatočnú ochranu stieračov. Odolnosť voči znečisteniu je o 40 % vyššia ako u tesnenia s jedným okrajom.

Aký je mechanizmus úspory energie?

Raydafon využíva inovatívny obvod diferenciálnej amplitúdy, ktorý znižuje objem cirkulácie hydraulického oleja o 35 % v podmienkach bez zaťaženia. V kombinácii s vysoko účinnou skupinou synchrónneho motora s permanentným magnetom je celková spotreba energie systému znížená o 28 % v porovnaní s tradičným riešením.

Aký je cyklus údržby a rozsah prispôsobenia?

Valec je navrhnutý pre 5000-hodinový bezúdržbový cyklus v slanom a prašnom prostredí. Raydafon podporuje úplné prispôsobenie priemerov vŕtania valcov od Φ50 mm do Φ500 mm, plus OEM balenie a privátnu značku. MOQ je 5 jednotiek na model.

Ako požiadam o cenovú ponuku?

Pošlite svoj model žeriavu a tonáž, požadovaný ťah, špecifikáciu vŕtania/zdvihu, veľkosť portu, množstvo a cieľový port. Raydafon potvrdí model alebo navrhne vlastnú zostavu a potom ponúkne cenovú ponuku FOB Ningbo s dodacou dobou a podrobnosťami o balení.
