Hydraulický valec s protizávažím žeriavu
  • Hydraulický valec s protizávažím žeriavuHydraulický valec s protizávažím žeriavu
  • Hydraulický valec s protizávažím žeriavuHydraulický valec s protizávažím žeriavu

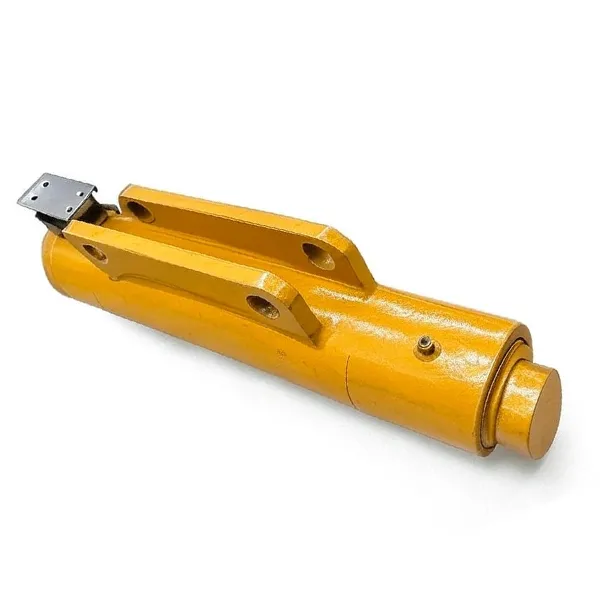

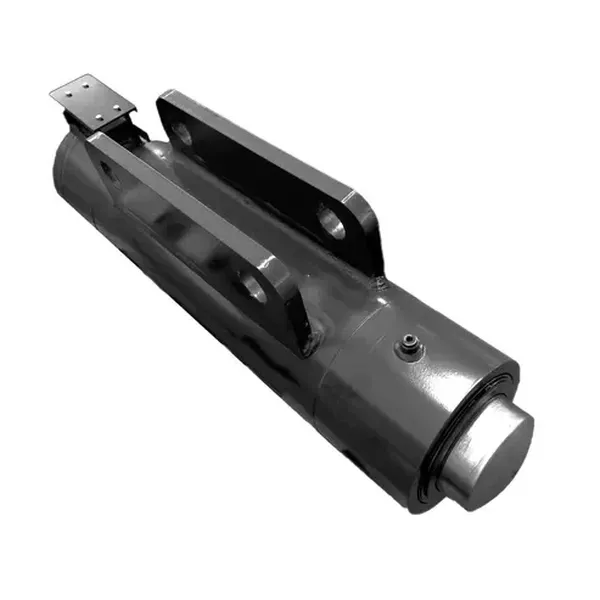

Hydraulický valec s protizávažím žeriavu

Hydraulický valec protizávažia žeriavupre mobilné žeriavy a prístavné zariadenia. Pohybuje blokom protizávažia v reálnom čase, aby sa rameno kývalo v rozmedzí ±1° a znížilo sa vypínanie pri nerovnováhe. Vyrobené pre terénne žeriavy triedy QAY220 200–220 t.

BoreΦ200 mm· RodΦ100 mm· Mŕtvica180 mm· Pracovný tlak25 / 40 MPa· Hmotnosť124 kg· Nákres č.QAY220.12/13A-00· Legovaná oceľ triedy 35CrMo · Továreň ISO 9001 · MOQ 1 ks · K dispozícii vlastný zdvih · Cenová ponuka do 24 hodín.

Vŕtanie Φ200 · Tyč Φ100 · 25/40 MPa · OEM továreň

Žeriavový protizávažie Hydraulický valec preMobilné žeriavy a prístavné vybavenie — Vlastný zdvih, 24-hodinová cenová ponuka

Raydafon vyrába hydraulický valec protizávažia žeriavu, ktorý udržuje vaše rameno vyvážené, keď sa náklad pohybuje. Je vyrobený z vysoko pevnej legovanej ocele s pochrómovanou alebo antikoróznou povrchovou úpravou, poskytuje stabilný výkon sily, ±1° reguláciu výkyvu ramena a viac ako 15% úsporu energie v porovnaní s konvenčnými valcami pri ekvivalentnom zaťažení. Priame dodávky z továrne z Ningbo, Čína – riadenie procesov podľa ISO 9001, MOQ 1 kus, vlastný zdvih a montážne rozhranie k dispozícii.

Vŕtanie (D)
Φ200 mm
Tyč (d)
Φ100 mm
zdvih (S)
180 mm
Inštalovať vzdialenosť
530 mm
Pracovný tlak
25 / 40 MPa
Hmotnosť
124 kg
Výkres č.
QAY220.12/13A-00
MOQ
1 kus

Čo robí žeriavový hydraulický valec s protizávažím na vašom žeriave

Hydraulický valec protizávažia je hlavným pohonom systému protizávažia mobilného žeriavu. Keď sa výložník vysunie, valec pohybuje blokom protizávažia v reálnom čase, aby udržal ťažisko žeriavu v bezpečnom obale. Bez nej sa žeriav spolieha na pevnú protizávažie – to znamená, že buď je znížená nosnosť, alebo musí byť podvozok ťažší, ako je potrebné.

Valec protizávažia Raydafon spolupracuje s hydraulickým riadiacim systémom žeriavu na prevod signálov snímača alebo operátora do presného umiestnenia protizávažia. Výsledkom je plynulejší pohyb ramena, menšie kývanie pri zdvíhaní počas veterných dní a menej neočakávaných vypínaní z alarmov nerovnováhy. Pre nákupcov získavanie zdrojovpriemyselné hydraulické valce, je to komponent, ktorý priamo ovplyvňuje čas cyklu a bezpečnostnú rezervu.

Ak váš žeriav používa inú funkciu protizávažia – napríklad systém otočného ramena – porovnajtehydraulický valec na vylamovanie žeriavualebo si prezrite celérad hydraulických valcov mobilného žeriavupred výberom.

Špecifikácie hydraulického valca s protizávažím žeriavu

Nižšie uvedený štandardný model pokrýva väčšinu 200–220 t protizávaží mobilných žeriavov. K dispozícii je vlastný otvor, zdvih a montážna vzdialenosť - pošlite svoj výkres a my vám do 24 hodín vrátime odporúčanú veľkosť.

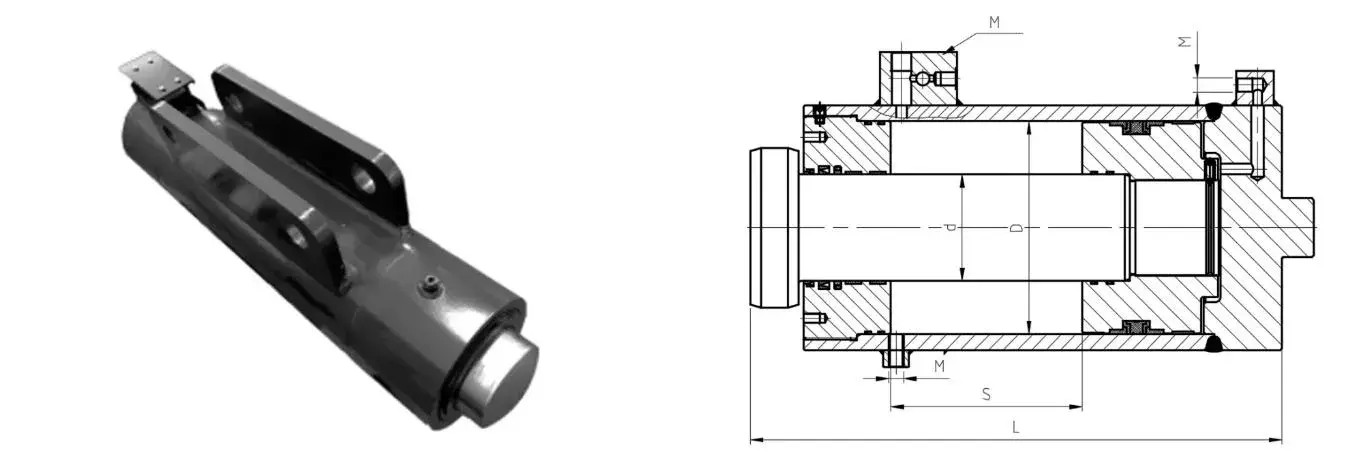

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Výkres rozmerov hydraulického valca protizávažia žeriavu — QAY220.12/13A-00

Hydraulický valec s protizávažím štandardného žeriavu – Technické údaje
Názov valca Výkres č. Bore D Rod d Mŕtvica S Inštalačná vzdialenosť L Pracovný tlak Rozhranie M Hmotnosť
Hydraulický valec s protizávažím QAY220.12/13A-00 Φ200 mm Φ100 mm 180 mm 530 mm 25 MPa / 40 MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124 kg
Vŕtanie Φ200 mm Tyč Φ100 mm Zdvih 180 mm 25 / 40 MPa 124 kg QAY220.12/13A-00

Nie je veľkosť, ktorú potrebujete? Vyrábame tiež vlastné valce s protizávažím pre iné triedy tonáže žeriavov. Pošlite vŕtanie, zdvih, tlak a montážne rozhranie – alebo jednoducho pošlite svoje číslo výkresu – a naši inžinieri potvrdia zhodu.

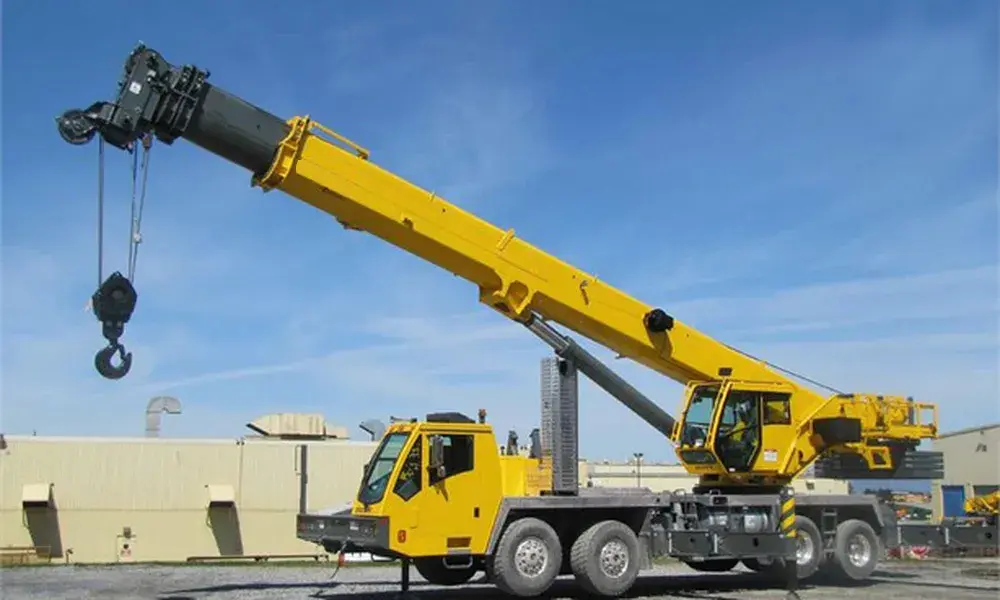

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Prečo si inžinieri obstarávania vyberajú valce s protizávažím Raydafon

Tri komerčné dôvody vedú k opakovaným objednávkam:dlhší servisný interval, nižšia pracnosť pri údržbe a stabilný výstup sily počas celého zdvihu.

01

Telo z vysokopevnostnej zliatiny ocele

Odoláva vysokému tlaku a veľkému zaťaženiu bez deformácie pri nepretržitej prevádzke. Povrchové chrómovanie alebo antikorózny náter zvláda vlhké, soľné a prašné prostredie.

02

Presné polohovanie

Spolupracuje s hydraulickým riadiacim systémom žeriavu pre hladký teleskopický pohyb – rýchle premiestnenie protizávažia počas zdvíhania a nastavenie vyváženia na milimetrovú úroveň počas jemného umiestňovania.

03

Modulárna inštalácia

Hodí sa na existujúce upevňovacie body žeriavu bez veľkých úprav. Tesnenia a servisné porty sú dostupné pomocou štandardných nástrojov – väčšina výmen tesnení sa dokončí do 30 minút na mieste.

04

Energeticky efektívne

Výkon sily sa v reálnom čase prispôsobuje pracovným podmienkam. V porovnaní s konvenčnými valcami s ekvivalentnou silou je spotreba energie znížená o viac ako 15 %.

Aplikácie: Kde kupujúci inštalujú tieto valce

Hydraulický valec s protizávažím je určený všade tam, kde musí žeriav zostať vyvážený pri zmene polohy bremena alebo výložníka. Typické inštalácie zahŕňajú:

Prístavné kontajnerové žeriavy Žeriavy z lode na pobrežie Vežové žeriavy Terénne mobilné žeriavy Pásové žeriavy Inštalačné žeriavy veterných turbín Výstroj ťažkej techniky Montáž oceľovej konštrukcie Zdvíhanie prefabrikovaných budov Portálové žeriavy lodeníc

Potrebujete súvisiacu funkciu žeriavu? Prezrite si celéséria hydraulických valcov mobilného žeriavualeborozsah teleskopických hydraulických valcovpre aplikácie na rozšírenie výložníka.

Vlastné valce s protizávažím – OEM, súkromná značka a výroba založená na výkresoch

Raydafon je OEM výrobca hydraulických valcov, nie obchodná spoločnosť. Prispôsobenie prebieha v našom vlastnom závode podľa normy ISO 9001 v Ningbo v Číne – na rovnakej linke, ktorá vyrába naše štandardné valce.

A

Veľkosť otvoru a tyče

Od Φ40 mm do Φ400 mm otvoru. Tvrdo chrómovaná tyč s vlastným priemerom a drsnosťou povrchu.

B

Zdvih a montáž

Vlastná dĺžka zdvihu, inštalačná vzdialenosť, vŕtanie čapu, príruba alebo montáž podľa potreby.

C

Tlak a tesnenia

Pracovný tlak do 40 MPa a viac. Značky tesnenia prispôsobené vašej prevádzkovej teplote a kvapaline.

D

Povrchová úprava a značenie

Chrómovanie, antikorózny náter alebo lakovanie. Súkromný štítok a označenie sú k dispozícii.

Pošlite PDF, DWG, DXF alebo STEP výkres s vaším pracovným tlakom, prietokom a montážnym rozhraním. Naši inžinieri vrátia odporúčanú veľkosť a výrobnú cenu do 24 hodín.

Kontrola kvality, certifikácie a 12-mesačná záruka

Každá fľaša s protizávažím prejde pred odoslaním zdokumentovanou kontrolnou trasou – dôkazová stopa, na ktorú sa zahraniční kupujúci spoliehajú pri schvaľovaní dodávateľa a pri vstupnej kontrole.

  • Výrobný proces certifikovaný podľa ISO 9001
  • Prichádzajúce záznamy o overovaní ocele a tepelnom spracovaní
  • Honovanie vrtu, chrómová hrúbka tyče a správa o drsnosti povrchu
  • Tlaková skúška pri 1,5-násobku menovitého pracovného tlaku pred balením
  • Kontrola uloženia tesnenia, zdvihu a montážnych rozmerov
  • 12-mesačná obmedzená záruka na výrobné chyby

Ako objednať: MOQ, dodacia lehota, balenie a doprava

MOQ

1 kus

Štandardné veľkosti dodávame od 1 kusu. Objemové ceny od 20 kusov pre OEM projekty.

LEAD

15 – 30 dní

Po potvrdení čerpania a vklade. Vlastné návrhy sa môžu predĺžiť na 45 dní.

ZBALENIE

Drevené puzdro

VCI antikorózna fólia, vysúšadlo, paleta na mieru pre veľké otvory. Exportné štandardné balenie.

LOĎ

Námorná / Air / Express

Podmienky EXW, FOB, CIF a DDP. Úplné vývozné dokumenty: CI, PL, CO, formulár A/E, certifikát materiálu.

Hydraulický valec s protizávažím žeriavu — Často kladené otázky kupujúcich

Aká je funkcia hydraulického valca protizávažia žeriavu?

Pohybuje blokom protizávažia v reálnom čase, aby udržal ťažisko žeriavu vo vnútri bezpečnej obálky, keď sa rameno vysúva alebo sa pohybuje náklad. To umožňuje ľahšiemu podvozku zdvihnúť rovnaký náklad, znižuje kývanie ramena a eliminuje odstávky spôsobené alarmmi nevyváženosti.

Aká je štandardná špecifikácia valca s protizávažím vášho žeriavu?

Vŕtanie Φ200 mm, tyč Φ100 mm, zdvih 180 mm, inštalačná vzdialenosť 530 mm, pracovný tlak 25 MPa a 40 MPa, rozhranie 3-G1/4 · M20×1,5 · 2-M14×1,5, hmotnosť 124 kg. Číslo výkresu QAY220.12/13A-00.

Môžete prispôsobiť vŕtanie, zdvih a montážne rozhranie?

áno. Vyrábame špeciálne valce s protizávažím s vŕtaním od Φ40 mm do Φ400 mm, vlastným zdvihom a inštalačnou vzdialenosťou, dierovaním čapu alebo prírubou a akýmkoľvek požadovaným závitom rozhrania. Pošlite PDF, DWG, DXF alebo STEP výkres a my vám do 24 hodín vypracujeme cenovú ponuku.

Aký je maximálny pracovný tlak?

Štandardný model je hodnotený 25 MPa nepretržite a 40 MPa špičkovo. Vyššie tlakové triedy sú k dispozícii na vyžiadanie so zodpovedajúcim výberom tesnenia a hrúbkou chrómovej tyče.

Čo je MOQ, dodacia lehota a záruka?

MOQ 1 kus pre štandardné veľkosti. Dodacia lehota 15–30 dní po potvrdení čerpania a vklade. 12-mesačná obmedzená záruka na výrobné chyby. Kompletné exportné dokumenty dodávané s každou zásielkou.

Ktoré modely žeriavov používajú tento valec s protizávažím?

Je určený pre mobilné žeriavy triedy QAY220 a ekvivalentné 200–220 t terénne žeriavy. Dodávame aj valce s protizávažím pre iné hmotnostné triedy – pošlite svoj model žeriavu a číslo výkresu na kontrolu kompatibility.

Ako namontujem valec s protizávažím na existujúci žeriav?

Valec využíva modulárny dizajn montáže, ktorý sa hodí k existujúcim upevňovacím bodom žeriavu bez väčších úprav. Pred objednávkou si overte priemer montážneho čapu, vzdialenosť inštalácie a hydraulické rozhranie. Podrobné montážne výkresy sú dodávané so zásielkou. Naši inžinieri môžu tiež skontrolovať váš inštalačný plán pred dodaním.

Môžem si objednať vzorku pred zadaním hromadnej objednávky?

áno. Vzorové objednávky sú akceptované pre štandardné veľkosti. Vzorové náklady a prepravné sú uvedené samostatne a môžu byť pripísané k prvej hromadnej objednávke.

Vyžiadajte si cenovú ponuku na valec s protizávažím žeriava

Pošlite svoj model žeriavu, číslo výkresu alebo pracovný tlak. Naši inžinieri odpovedajú do 24 hodín s odporúčaním veľkosti a výrobnou cenou.
