Prečo sa presné závitovkové prevody používajú pre aplikácie s vysokou redukciou?

Vo vnútri kompaktného krytu priemyselného robotického ramena sa servomotor otáča rýchlosťou 6 000 otáčok za minútu. Napriek tomu sa výstupný hriadeľ pohybuje s pomalou, zámernou presnosťou a vyvíja stovky newtonmetrov krútiaceho momentu na umiestnenie ťažkého užitočného zaťaženia. Zložkou, ktorá umožňuje túto dramatickú transformáciu, je aPresná prevodovka: šnekový prevod. Vstúpte do akéhokoľvek výrobného zariadenia a nájdete závitovkové prevody pri práci v dopravníkoch, výťahoch, obrábacích strojoch a baliacich zariadeniach. Sú to neospevovaní hrdinovia mechanického prenosu sily, ktorí premieňajú vysokorýchlostný vstup s nízkym krútiacim momentom na výstup s nízkymi otáčkami a vysokým krútiacim momentom s jednoduchosťou, ktorej sa iné typy prevodov nevyrovnajú. Prečo sú však šnekové prevody predvolenou voľbou pre aplikácie s vysokou redukciou? Odpoveď spočíva v jedinečnej kombinácii geometrie, materiálovej vedy a fyziky, ktorú iné systémy Precision Gear jednoducho nedokážu replikovať.

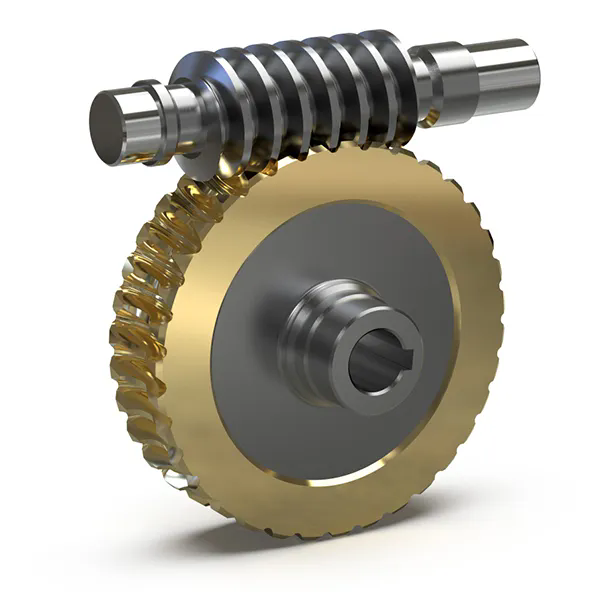

Pár závitovkového kolesa pozostáva zo závitovej závitovky (hnacieho prvku) a ozubeného kolesa (hnaného prvku). Táto konfigurácia ponúka elegantné riešenie základného inžinierskeho problému: ako dosiahnuť veľké zníženie rýchlosti v jednej fáze. Jednoštartová šneka s 60-zubovým kolesom poskytuje redukčný pomer 60:1 v kompaktnom balení. Dosiahnutie rovnakého zníženia s čelnými ozubenými kolesami by vyžadovalo viacstupňové usporiadanie, čím by sa zvýšila zložitosť, náklady a priestor. Okrem schopnosti redukcie ponúkajú šnekové prevody dve ďalšie výhody, ktoré sú rozhodujúce v mnohých aplikáciách: poskytujú plynulú, tichú prevádzku a môžu byť navrhnuté tak, aby boli samosvorné, čím zabraňujú spätnému pohybu pri odpojení napájania. Tento článok skúma technické základy dominancie závitovkového prevodu v aplikáciách s vysokou redukciou, od jeho geometrických princípov až po výber materiálov, ktoré definujú jeho výkon.

Obsah

• 1. Čo robí geometriu závitovkového prevodu ideálnou pre vysokú redukciu?
• 2. Ako klzný chod závitovkového prevodu ovplyvňuje účinnosť a opotrebovanie?
• 3. Prečo je samouzamykacia funkcia kritická v aplikáciách s vysokou redukciou?
• 4. Aké technické špecifikácie definujú vysokokvalitné presné závitovkové súkolesie?
• 5. Záver
• 6. Často kladené otázky (FAQ)

1. Čo robí geometriu závitovkového prevodu ideálnou pre vysokú redukciu?

Aby sme pochopili, prečo šnekové prevody vynikajú v aplikáciách s vysokou redukciou, musíme najprv pochopiť ich geometriu. Predstavte si štandardnú skrutku. Pri otáčaní sa posúva lineárne pozdĺž závitového hriadeľa. Teraz si predstavte, že tú skrutku zabalíte do kruhu tak, aby sa jej závity stali súvislou špirálou. To je červ. Koleso, ktoré s ním zaberá, je ozubené koleso so špeciálne vyrezanými zubami, ktoré zodpovedajú profilu závitu šneku. Keď sa červík otáča, jeho závity zapadnú do zubov kolesa, čím sa koleso začne otáčať. Toto je základný princíp činnosti závitovkového prevodu.

Kľúč k vysokej redukcii spočíva vo vzťahu medzi rotáciou šneku a rotáciou kolesa. V prípade červa s jedným štartom — červa s jedným súvislým závitom — každé úplné otočenie červa posunie dopredu presne o jeden závit. Tento závit tlačí na jeden zub na kolese, čím sa koleso posunie o jeden zub. Ak má koleso 60 zubov, potom sa červ musí otočiť 60-krát, aby sa dokončilo jedno úplné otočenie kolesa. Redukčný pomer je jednoducho počet zubov na kolese. Toto je zníženie v pomere 60:1 dosiahnuté na jednom páre prevodových stupňov. Naproti tomu dosiahnutie redukcie 60:1 s čelnými ozubenými kolesami by si vyžadovalo najmenej tri stupne, každý s vlastným hriadeľom, ložiskami a skriňou, čo výrazne zvyšuje zložitosť a cenu prevodovky.

Geometria sa stáva ešte výkonnejšou, keď uvažujeme o viacštartových červoch. Dvojchodová závitovka má dva závity, ktoré posúvajú dva zuby na jednu otáčku, čo vedie k zníženiu pomeru zubov kolesa deleného dvoma. Trojštartový červ delí pomer tromi. Táto flexibilita umožňuje konštruktérom vyvážiť pomer redukcie a účinnosti. Vyššie redukčné pomery vo všeobecnosti znamenajú nižšiu účinnosť, pretože je potrebný väčší posuv. Viacštartové šneky ponúkajú vyššiu účinnosť, ale nižšie redukčné pomery. Tento jednoduchý geometrický vzťah – pomer sa rovná počtu zubov vydelený rozbehmi – je to, čo robí zo závitoviek také elegantné riešenie pre aplikácie s vysokým znížením. Pomocou jedného stupňa môžete dosiahnuť pomery od 5:1 do viac ako 100:1, čo je rozsah, ktorý je ťažké zladiť s inými typmi Precision Gear.

Geometria závitovkového prevodu ovplyvňuje okrem výpočtu pomeru aj jeho nosnosť. Závit červíka je súvislá špirála, čo znamená, že viacero zubov je v kontakte naraz. Tým sa zaťaženie rozloží na väčšiu plochu, čím sa zníži kontaktné napätie a ozubené koleso zvládne vyššie krútiace momenty ako porovnateľné čelné ozubené koleso. V našej továrni vyrábame závitovkové prevody s presne vybrúsenými profilmi závitu, aby sme zabezpečili maximálny kontakt a minimálnu koncentráciu napätia. Táto geometrická výhoda je dôvodom, prečo sú závitovkové prevody preferovaným presným prevodom pre aplikácie vyžadujúce vysoký krútiaci moment v kompaktnom prevedení.

2. Ako klzný chod závitovkového prevodu ovplyvňuje účinnosť a opotrebovanie?

Na rozdiel od čelných alebo špirálových ozubených kolies, kde sa zuby odvaľujú proti sebe s minimálnym kĺzaním, je kontakt medzi závitovkou a jej kolesom prevažne kĺzavý. Predstavte si kúsok kriedy ťahajúci sa po tabuli. Závit červíka sa pri otáčaní posúva po ploche každého zuba a vytvára tak trenie, ktoré vytvára teplo a spotrebúva energiu. Toto posúvanie je hlavným dôvodom, prečo sú závitovkové prevody menej účinné ako iné typy prevodov. V závislosti od redukčného pomeru a konštrukčných parametrov sa účinnosť môže pohybovať od 50 % (pre vysokorýchlostné, samosvorné konštrukcie) až po viac ako 90 % (pre nízkoprevodové, viacštartové konštrukcie).

Toto nie je konštrukčná chyba; je to fyzikálny dôsledok geometrie. Závit šneku je v podstate skrutka a zuby kolesa sú „maticou“. V každom páre skrutka-matica je kĺzanie základným pohybom. Výhodou je, že toto posúvanie umožňuje nepretržitý, hladký záber, čím sa eliminuje náraz a hluk, ktorý sa môže vyskytnúť pri ozubení s valivým kontaktom. V aplikáciách, kde je nevyhnutný nízky hluk a vibrácie, ako sú zariadenia na presnú výrobu alebo lekárske prístroje, tento kompromis stojí za stratu účinnosti.

Na zvládnutie trenia a opotrebovania spôsobeného kĺzaním sa závitovkové prevody spoliehajú na starostlivo navrhnutú kombináciu materiálov a mazania. Závitovka je zvyčajne vyrobená z tvrdenej ocele, ako je 42CrMo4 alebo 20MnCr5, ktorá poskytuje tvrdý povrch odolný voči opotrebovaniu. Koleso je vyrobené z mäkšieho materiálu, zvyčajne z fosforového bronzu (CuSn12 alebo podobný). Bronz pôsobí ako „obetný“ materiál, prispôsobuje sa závitu šneku a znižuje opotrebenie drahšieho komponentu šneku. Bronz má tiež vynikajúce ložiskové vlastnosti, znižuje koeficient trenia. Rozdiel v tvrdosti – závitovka je zvyčajne 58 – 62 HRC, zatiaľ čo bronzové koleso je 80 – 100 HB – je zámernou konštrukčnou voľbou. Mäkší bronz sa prednostne opotrebováva, chráni červík a umožňuje dlhú životnosť.

Rovnako dôležité je aj mazanie. Závitovkové prevody vyžadujú vysokoviskózny olej s prísadami pre extrémne tlaky (EP), aby sa zachoval dostatočný mazací film pri vysokých tlakoch a klzných rýchlostiach. Bez adekvátneho mazania povedie klzný kontakt rýchlo k opotrebovaniu lepidla, odieraniu a predčasnému zlyhaniu. Naša továreň odporúča špecifické mazivá pre každý z našich produktov Precision Gear na základe zaťaženia, rýchlosti a prevádzkových podmienok. Naše prevodové skrine tiež navrhujeme s primeranou kapacitou oleja a chladiacimi rebrami, aby odvádzali teplo generované trením.

Nasledujúca tabuľka sumarizuje kľúčové vlastnosti materiálu a mazania typického vysokokvalitného presného závitovkového prevodu.

Pochopenie tohto posuvného pohybu je nevyhnutné pre každého, kto si vyberá Precision Gear pre aplikácie s vysokým znížením. Kompromis medzi účinnosťou a hladkou prevádzkou v kombinácii so správnym výberom materiálu a mazania je to, čo robí úspešný dizajn závitovkového prevodu. Naša továreň vylepšila tieto kompromisy počas desaťročí skúseností a optimalizovala naše produkty Precision Gear tak, aby poskytovali spoľahlivý a dlhotrvajúci výkon v najnáročnejších aplikáciách.

3. Prečo je samouzamykacia funkcia kritická v aplikáciách s vysokou redukciou?

Predstavte si nákladný výťah, ktorý nesie ťažký náklad. Zrazu vypadne sila. Motor sa zastaví a náklad začne gravitačne klesať a zrýchli sa na nebezpečnú rýchlosť. V typickej prevodovke by sa to stalo. V správne navrhnutom systéme závitovkového prevodu to tak nie je. Náklad sa zastaví a zostane zavesený, držaný na mieste trením medzi závitovkou a kolesom. Toto je samosvorná vlastnosť, vlastnosť jedinečná pre závitovkové prevody, ktorá je kritická v mnohých aplikáciách s vysokým znížením.

Samosvorný stav vyplýva z rovnakej geometrie, ktorá dáva závitovkovým prevodom ich vysokú redukčnú schopnosť. Šnek je skrutka a koleso je matica. Keď prestanete otáčať skrutkou, matica neposúva skrutku späť, pokiaľ sa neprekoná trenie. V závitovkovom prevode dochádza k samosvornosti, keď uhol trenia (určený koeficientom trenia a uhlom tlaku) prekročí uhol stúpania závitu závitovky. Keď je táto podmienka splnená, zaťaženie kolesa nemôže prekonať trenie, aby sa závitovka otočila. Systém sa zablokuje a drží náklad na mieste.

Samouzamykanie nie je automatické. Závisí to od redukčného pomeru a koeficientu trenia. Vo všeobecnosti platí, že jednoštartový červ s redukčným pomerom 30:1 alebo vyšším bude za typických prevádzkových podmienok samosvorný. Vyššie trenie (zo zvýšeného zaťaženia alebo horšieho mazania) robí samosvor efektívnejším. Naopak, nižšie trenie môže samosvornosť znížiť alebo úplne odstrániť. To je dôvod, prečo je výber maziva kritický: mazivo, ktoré je príliš účinné pri znižovaní trenia, môže neúmyselne narušiť samosvornú schopnosť prevodu.

Samouzamykanie je kľúčovým bezpečnostným prvkom v mnohých aplikáciách. Eliminuje potrebu bŕzd alebo iných prídržných zariadení, zjednodušuje konštrukciu a znižuje náklady. Zlepšuje tiež bezpečnosť tým, že zabraňuje neúmyselnému pohybu počas straty energie. Napríklad v dopravníkovom systéme samosvornosť zabraňuje reverzácii pásu, keď je motor vypnutý. V obrábacom stroji drží nástroj v polohe počas výpadku prúdu. Táto vlastnosť je dôvodom, prečo sú závitovkové prevody široko používané v kladkostrojoch, výťahoch a akýchkoľvek aplikáciách, kde sa vyžaduje držanie bremena.

Kompromisom je efektivita. Samosvorné závitovkové prevody sú vo svojej podstate menej účinné ako konštrukcie bez samosvornosti, pretože na dosiahnutie blokovacieho účinku je potrebné trenie. Rovnaké trenie, ktoré drží náklad, tiež oberá systém o výkon počas bežnej prevádzky. V aplikáciách, kde sa nevyžaduje držanie záťaže, možno na zlepšenie účinnosti použiť viacštartovú závitovku s nižším koeficientom trenia.

Naši inžinieri z továrne môžu vypočítať samouzamykacie podmienky pre akýkoľvek konkrétny dizajn, berúc do úvahy redukčný pomer, uhol tlaku a očakávaný koeficient trenia. Táto analýza zaisťuje, že naše produkty Precision Gear spĺňajú špecifické požiadavky každej aplikácie a vyrovnáva potrebu držania nákladu s potrebou efektívnosti.

4. Aké technické špecifikácie definujú vysokokvalitné presné závitovkové súkolesie?

Výber Precision Gear pre aplikáciu s vysokou redukciou vyžaduje dôkladné vyhodnotenie technických špecifikácií. Tieto parametre definujú výkon prevodovky, životnosť a vhodnosť pre danú aplikáciu. Nasledujúca tabuľka poskytuje prehľad kľúčových špecifikácií našich produktov Precision Worm Gear. Každý parameter je počas nášho výrobného procesu starostlivo kontrolovaný, aby sa zabezpečil konzistentný a spoľahlivý výkon.

Každá špecifikácia v tejto tabuľke rozpráva príbeh o výkone prevodovky. Stredová vzdialenosť určuje veľkosť prevodu a kapacitu krútiaceho momentu. Väčšia stredová vzdialenosť umožňuje väčšie prevody, ktoré zvládnu vyššiu záťaž. Redukčný pomer je primárnym parametrom definujúcim funkciu prevodu. Modul a profil zubov určujú silu a plynulosť chodu ozubeného kolesa. Stupeň presnosti prevodov, zvyčajne DIN 4 až 6 pre vysokokvalitné závitovkové prevody, priamo ovplyvňuje hluk, vibrácie a plynulosť prevodovky. Výrobky našej továrne Precision Gear sú vyrábané podľa DIN 5 alebo vyššej, čo zaisťuje výnimočný výkon v náročných aplikáciách.

Naša továreň používa pokročilé CNC brúsne a meracie zariadenia na dosiahnutie a overenie týchto špecifikácií. Naše brúsky dokážu vyrobiť profily zubov s presnosťou na úrovni mikrónov, čím sa zabezpečí správny záber záberu a rozloženie zaťaženia. Naše meracie zariadenia, vrátane testerov ozubených kolies a súradnicových meracích strojov, overujú, či každý prevod spĺňa špecifikované tolerancie. Táto pozornosť venovaná detailom je to, čo odlišuje vysokokvalitné Precision Gear od štandardného, ​​a preto sú naše produkty dôveryhodné v odvetviach, kde je spoľahlivosť a presnosť prvoradá.

5. Záver

Precision Worm Gear je majstrovskou triedou v technických kompromisoch. Jeho geometria poskytuje prirodzené, vysokorýchlostné redukčné pomery, ktoré je ťažké dosiahnuť s inými typmi prevodov. Jeho posuvný chod, pričom znižuje účinnosť, umožňuje plynulú, tichú prevádzku a umožňuje samosvornosť, ktorá je rozhodujúca pre bezpečnosť v mnohých aplikáciách. Kombinácia kalených oceľových závitoviek a bronzových kolies, podporovaná správnym mazaním, poskytuje odolný prevodový systém, ktorý poskytuje roky spoľahlivej služby. Či už navrhujete dopravníkový systém, obrábací stroj alebo poľnohospodárske náradie, závitovkový prevod ponúka riešenie, ktoré je jednoduché, efektívne a osvedčené.

ORaydafonNaša továreň vyrába vysokokvalitné produkty Precision Gear už viac ako 20 rokov. Naše závitovkové prevody sú skonštruované tak, aby spĺňali najnáročnejšie špecifikácie, s presnosťou až do DIN 5. Ponúkame kompletný sortiment veľkostí a pomerov, podporený komplexnou technickou podporou a prísnou kontrolou kvality. Ak hľadáte spoľahlivého partnera pre vaše potreby Precision Gear, pozývame vás, aby ste nás kontaktovali a prediskutovali vašu aplikáciu. Kontaktujte spoločnosť Raydafon Technology Group Co., Limited ešte dnesaby ste zistili, ako môžu naše riešenia Precision Worm Gear poháňať váš ďalší projekt.

6. Často kladené otázky (FAQ)

Otázka 1: Aký je rozdiel medzi jednoštartovým a viacštartovým červom a ako si medzi nimi vybrať?

Odpoveď: Závitovka s jedným štartom má jeden súvislý závit, čo má za následok najvyšší redukčný pomer pre daný počet zubov kolesa. Redukčný pomer sa rovná počtu zubov na kolese. Viacštartový červ má dva alebo viac závitov, čím sa znižuje redukčný pomer, ale zvyšuje sa účinnosť. Napríklad 60-zubové koleso s jednoštartovým šnekom dáva pomer 60:1; pri dvojštartovom šneku je pomer 30:1. Vyberte si šneku s jedným štartom, keď sa vyžaduje maximálne zníženie a účinnosť je menej kritická. Viacštartovú šneku zvoľte vtedy, keď potrebujete mierne zníženie s vyššou účinnosťou, alebo keď nie je potrebná samosvornosť.

Otázka 2: Prečo šnekové prevody generujú toľko tepla a ako sa to dá zvládnuť?

Odpoveď: Teplo v závitovke vzniká klzným trením medzi závitovkou a zubami kolesa. Toto je prirodzená vlastnosť geometrie závitovkového prevodu. Na riadenie tepla vyžadujú závitovkové systémy primerané mazanie, aby sa znížilo trenie a odvádzalo teplo. Kryt by mal byť navrhnutý s dostatočnou plochou na odvádzanie tepla konvekciou. Vo vysokovýkonných aplikáciách môže byť potrebné nútené chladenie (chladenie ventilátorom alebo kvapalinové chladenie). Naša továreň môže odporučiť vhodný spôsob chladenia pre vašu konkrétnu aplikáciu.

Otázka 3: Ako zistím, či je môj šnekový prevod nadmerne opotrebovaný?

Odpoveď: Najčastejšími znakmi nadmerného opotrebovania šnekového prevodu sú zvýšená vôľa, zvýšená hlučnosť a vyššie prevádzkové teploty. Vizuálna kontrola zubov ozubeného kolesa môže odhaliť známky opotrebovania, ako je vyleštený alebo opotrebovaný vzhľad, jamky alebo odieranie. Pravidelná analýza oleja dokáže zistiť prítomnosť častíc opotrebovania, čo poskytuje včasnú indikáciu opotrebovania. Najspoľahlivejšou metódou je sledovanie výkonu výstroja v priebehu času a vykonávanie pravidelných kontrol. Naša továreň odporúča plán bežnej kontroly na základe prevádzkových podmienok prevodovky.

Otázka 4: Môže byť závitovkové koleso poháňané pri spätnom chode nákladom?

Odpoveď: Závisí to od konštrukcie zariadenia. Ak je ozubené koleso samosvorné, náklad nemôže poháňať závitovku vzad. Ak je však trenie nedostatočné (kvôli nízkemu zaťaženiu, vysokému mazaniu alebo viacštartovej konštrukcii s malým redukčným pomerom), zaťaženie môže poháňať závitovku. V mnohých aplikáciách je to nežiaduce a samosvorná funkcia je začlenená zámerne. V iných aplikáciách môže byť z bezpečnostných alebo prevádzkových dôvodov potrebná spätná jazda. Naša továreň môže navrhnúť Precision Gear s vhodnými samosvornými vlastnosťami pre vašu konkrétnu aplikáciu.

Otázka 5: Aká je typická presná trieda pre vysokokvalitné závitovkové koleso?

Odpoveď: Vysokokvalitné presné ozubené koleso sa zvyčajne vyrába podľa noriem kvality DIN 5 alebo AGMA 12 alebo vyšších. Tieto triedy zaisťujú plynulú prevádzku, nízku hlučnosť a minimálnu vôľu. Pre menej náročné aplikácie môže byť prijateľná DIN 6-7. Naša továreň môže vyrábať závitovkové prevody podľa triedy DIN 4 pre najpresnejšie aplikácie, ako je polohovanie obrábacích strojov a robotika. Výber triedy presnosti závisí od presnosti aplikácie a požiadaviek na hluk.
