Univerzálna kĺbová spojka SWP-G Super Short Flex

Univerzálna kĺbová spojka SWP-G Super Short Flex

Univerzálna spojka SWP-G Super Short Flex od Raydafonu je presne to, čo hľadáte. Je skonštruovaný špeciálne pre tie kompaktné zostavy, kde záleží na každom palci, bez toho, aby sa šetrilo na výkone, ktorý potrebujete.


Spojka s vysokým krútiacim momentom pre úzky priestor a ťažké stroje

Keď stavebné náradie alebo poľnohospodárske kombajny potrebujú aspojka s univerzálnym kĺbomRaydafon SWP-G, ktorý sa hodí do úzkych priestorov, ale stále poskytuje veľký krútiaci moment, je pre túto prácu stvorený. Super krátky dizajn, flexibilný prvok a krútiaci moment až 224 kN·m — bez kompromisov vo výkone.

225–350mm

Priemer otáčania

224kN·m

Maximálny krútiaci moment

5°

Uhlové vychýlenie

ISO 9001

Štandard kvality

Kompaktný výkon

Super krátke, vyrobené pre tesné zostavy

„Superkrátky“ dizajn nie je len štítkom – vtlačí sa do úzkych miest, kam sa iné spojky nedostanú. Priemer otáčania 225 mm až 350 mm je vhodný pre stredne veľké ťažké zariadenia.

Ako krátka flexibilná spojka univerzálneho kĺbu zvláda až 5 stupňov uhlového vychýlenia pri prenášaní krútiaceho momentu až do 224 kN·m. Vstavaný flexibilný prvok absorbuje otrasy a vibrácie, takže ostatné časti neunesú opotrebovanie.

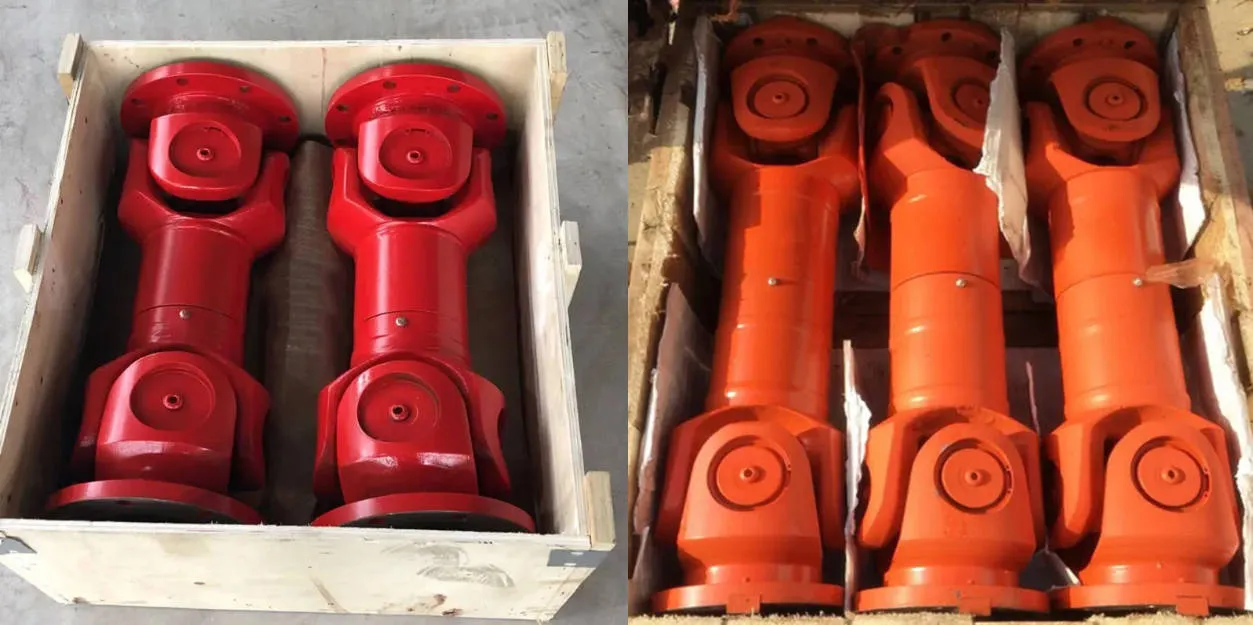

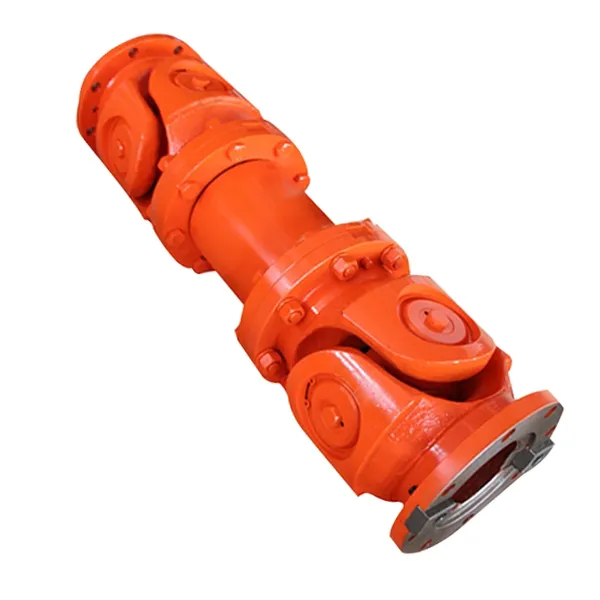

Raydafon SWP-G super short flex type universal joint coupling

Špecifikácia produktu

Päť štandardných modelov od SWP225G po SWP350G. Krútiaci moment sa pohybuje od 56 kN·m do 224 kN·m. Vlastné veľkosti dostupné na požiadanie.

Model D (mm) Tn (kN·m) Tf (kN·m) β≤ L (mm) M (kg)
SWP225G 225 56 28 5° 470 78
SWP250G 250 80 40 5° 600 142
SWP285G 285 112 56 5° 665 190
SWP315G 315 160 80 5° 740 260
SWP350G 350 224 112 5° 850 355

Poznámka: Príklad označenia — priemer otáčania D=315 mm, dĺžka nasadenia L=620 mm, typ G krátky bez ohybu typ: spojka SWP315GX620.

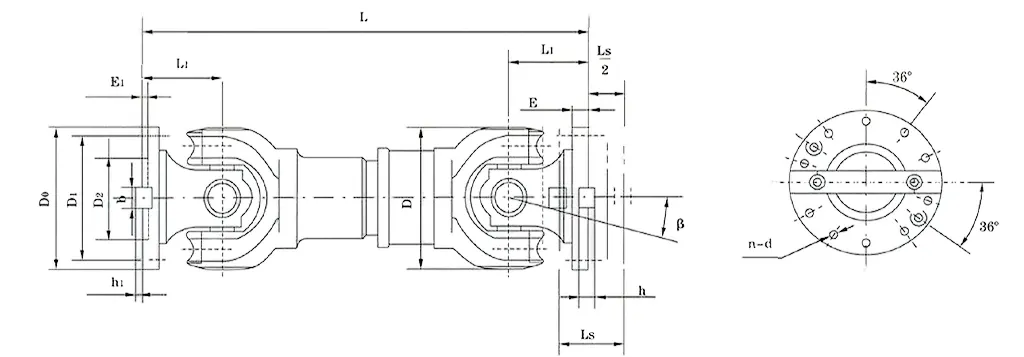

SWP-G coupling dimension drawing

Aplikácia produktu

Postavené pre úzke miesta, kde potrebujete flexibilitu a výkon. Efektívne presúva krútiaci moment v priestoroch bez miesta pre objemné diely, aj keď hriadele nie sú dokonale zarovnané.

Stavebné zariadenia

Rýpadlá a nakladače majú stiesnené priestory, kde sa časti trú tesne o seba. SWP-G presne zapadne, absorbuje vibrácie a zvláda neustály pohyb.

Poľnohospodárske stroje

Traktory oriace nerovné polia a kombajny na nerovnom teréne. Prispôsobuje sa uhlovým odchýlkam pri práci v teréne, čím sa znižuje opotrebovanie.

Námorné nastavenia

Tesné motorové priestory na lodiach. Konštrukcia odolná voči korózii zvláda slanú vodu a dynamické zaťaženie spôsobené vlnami a pohonom.

Obnoviteľná energia

Veterné turbíny a solárne sledovače potrebujú presné ovládanie v obmedzených priestoroch. Vysoký krútiaci moment s malou vôľou a nízkou údržbou.

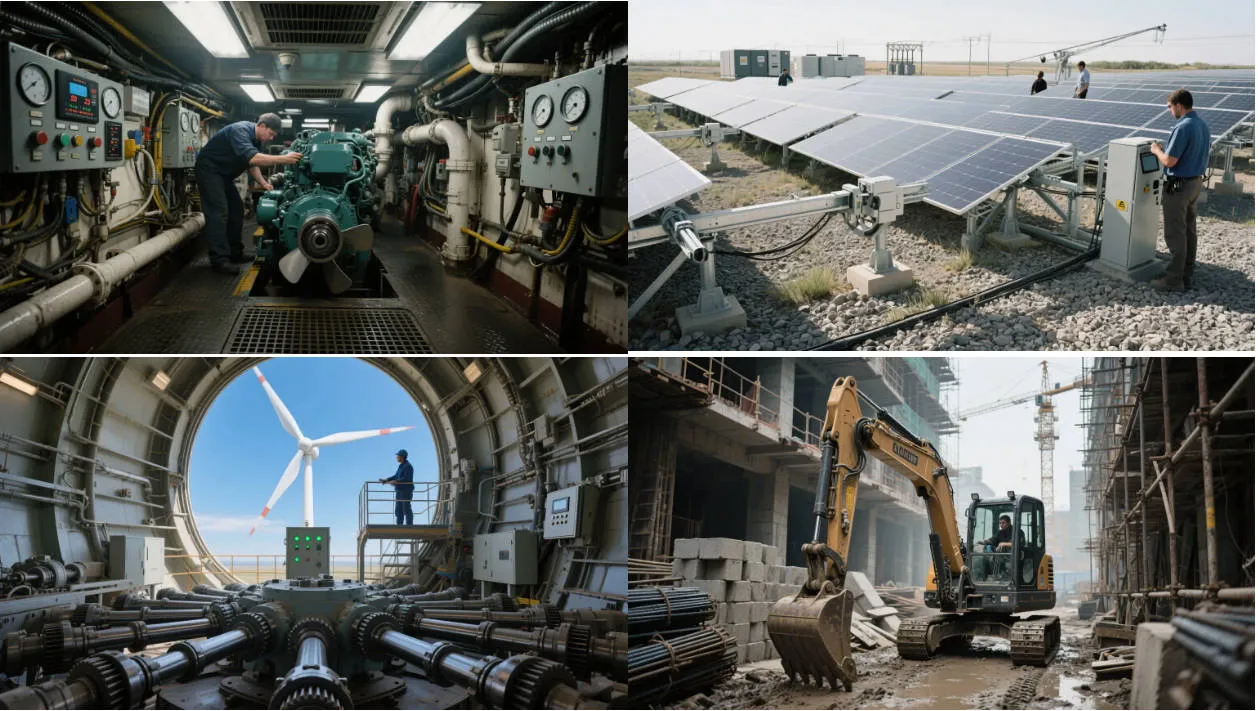

SWP-G coupling applications

Vlastnosti produktu

Kompaktná konštrukcia, vysoký krútiaci moment, odolné materiály a odolnosť proti korózii – navrhnuté pre nepretržitú prevádzku v náročných prostrediach.

Flex Element s vysokým krútiacim momentom

Pokročilé ohybné prvky zvládajú veľké uhlové odchýlky bez zníženia výkonu. Ideálne pre dynamické prostredie, kde sa hriadele posúvajú.

Odolné materiály

Vysokopevnostné oceľové a bronzové komponenty odolávajú opotrebovaniu a únave pri nepretržitej prevádzke. Pohlcuje nárazy, aby udržal stabilný prenos energie.

Rýchla inštalácia

Skrutkové spoje alebo spoje s kľúčom sa pripájajú rýchlo a skracujú čas údržby. Dobre zvláda axiálne pohyby – žiadne skĺznutie alebo nesprávne uloženie pri posúvaní dielov.

Odolnosť proti korózii

Ochranné nátery odolávajú slanej vode a drsnému prostrediu. Funguje skvele ako námorná univerzálna spojka pre pohonné systémy.

SWP-G coupling features

Ako to funguje

Flexibilný prenos krútiaceho momentu - most medzi hriadeľmi, ktorý sa môže trochu pohybovať bez prerušenia spojenia.

Vstupný hriadeľ sa otáča Vstupný hriadeľ sa otáča a pohybuje pružným prvkom.
Flexibilný prvok sa ohýba Elastomérové ​​prvky zvládajú uhlové, axiálne a radiálne posuny bez plytvania energiou.
Krútiaci moment sa prenáša na výstupný hriadeľ Pružný prvok prenáša krútiaci moment na výstupný hriadeľ dostatočným ohybom – žiadne trhanie, žiadne náhle zastavenia.
Vibrácie absorbované V morskom prostredí alebo v nerovnom teréne flex dizajn absorbuje vibrácie a otrasy, čím predlžuje životnosť.

Zákaznícke recenzie

Spätná väzba od inžinierov a tímov údržby používajúcich SWP-G vo výrobe.

⭐⭐⭐⭐⭐

"Je to ťažké, zvláda úlohy s vysokým krútiacim momentom bez toho, aby sa zapotil. Po mesiacoch behu sme sotva videli žiadne opotrebovanie."

Li Jian – hlavný inžinier, Shanghai Industrial Equipment

⭐⭐⭐⭐⭐

"Vymenili sme naše staré, objemné spojky. Prenos výkonu je hladký a stabilný a náklady na údržbu klesli."

Emily Walker – technický riaditeľ, New York Manufacturing Solutions

⭐⭐⭐⭐⭐

"Malá veľkosť sa hodí do našich úzkych nastavení a flexibilný dizajn zaisťuje hladké operácie. Menej starostí s údržbou."

Andrea Rossi — prevádzkový manažér, Milan Engineering

⭐⭐⭐⭐⭐

"Dokonca aj pri veľkom zaťažení zostáva výkon konzistentný. Efektivita našej výrobnej linky je teraz výrazne vyššia."

Jean-Claude Lefevre – vedúci údržby, Lyon Mechanical Works

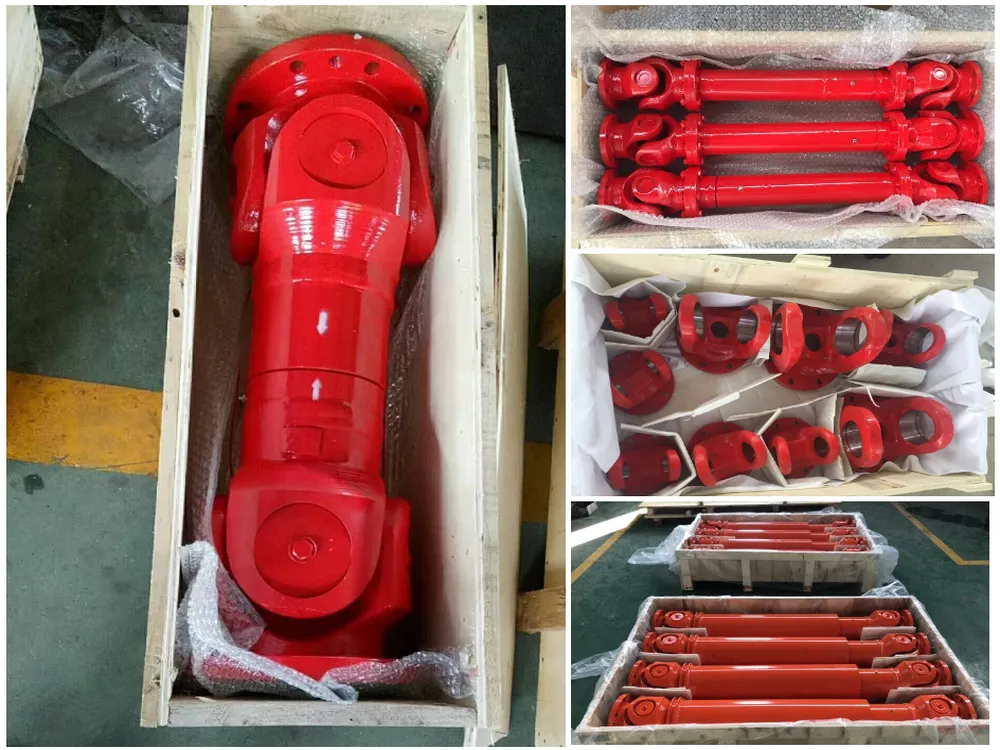

Raydafon universal joint coupling factory

Potrebujete pre svoje zariadenie spojku SWP-G?

Pošlite nám svoj priemer otáčania, požiadavku na krútiaci moment, dĺžku inštalácie a aplikáciu. Náš tím potvrdí správny model a poskytne riešenie na mieru.
