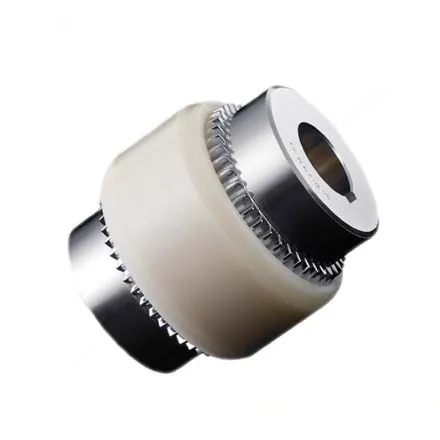

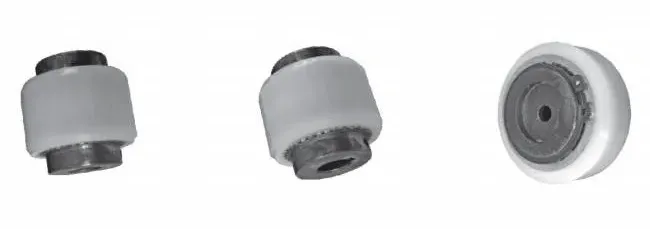

Výmena ozubenej spojky tvaru bubna TGL

Raydafon TGL Drum-Shaped Gear Coupling je skonštruovaný špeciálne pre prenos vysokého krútiaceho momentu v priemyselných zariadeniach. Myslite na olejové čerpadlá, textilné stroje, malé dopravníky – akékoľvek zariadenie, kde záleží na spoľahlivom dodaní krútiaceho momentu, táto spojka sa zintenzívňuje.

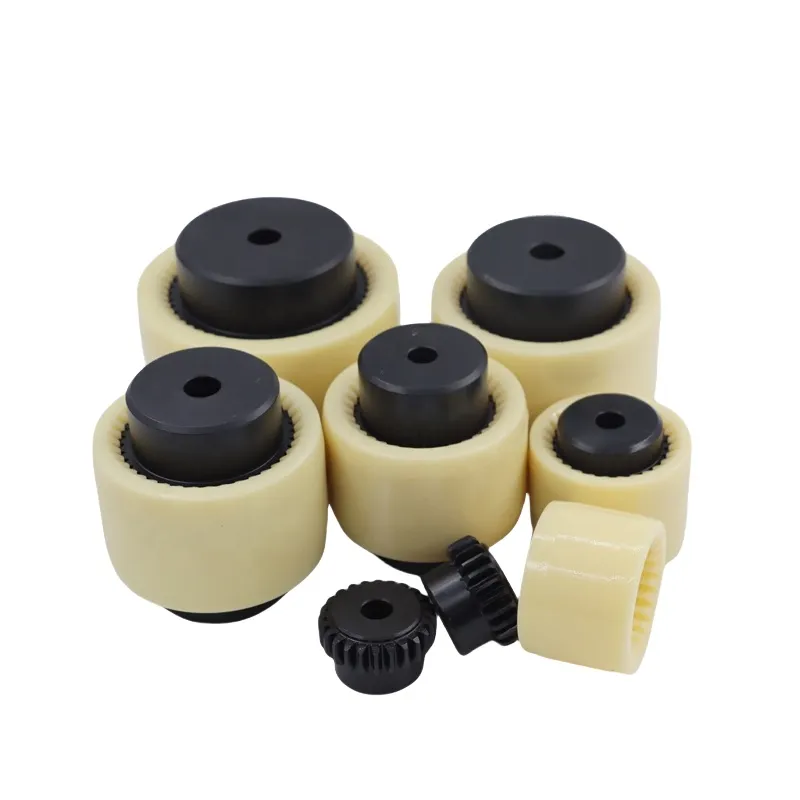

Čím vyniká táto nylonová ozubená spojka v tvare bubna? Dva kľúčové bity: zuby v tvare bubna a nylonové puzdro. Konštrukcia v tvare bubna mu umožňuje zvládnuť až 1,5 stupňa uhlového vychýlenia (veľmi praktické pri skutočných úpravách inštalácie), zatiaľ čo nylonové puzdro zvyšuje flexibilitu a húževnatosť. Podľa špecifikácií? Uťahuje krútiaci moment od 10 N·m do 2 500 N·m s veľkosťou otvorov od 14 mm do 125 mm – takže funguje rovnako dobre pre malé a presné nastavenia, ako aj pre úlohy so stredným výkonom.

Pod kapotou je to zmes oceľových nábojov a vysokopevnostného nylonu. Toto kombo znamená skvelé tlmenie nárazov (už žiadne otrasy narúšajúce výkon) a zabudované samomazanie – nie je potrebné zastavovať a neustále dolievať. Niet divu, že je obľúbený pre bubnové ozubené spojky špecifické pre priemyselné stroje, najmä ako flexibilné bubnové ozubené spojky pre olejové čerpadlá. Olejové čerpadlá vibrujú a často majú malé vyrovnávacie medzery; táto spojka to všetko vyhladzuje a udržiava olejový systém v stabilnom chode.

Vďaka prísnym výrobným štandardom Raydafon beží ticho – žiadne hlasné bzučanie nenarúša dielňu. A vydrží pri ľahkej až stredne ťažkej práci, deň čo deň. Údržba? Vetrík. Nylonové puzdro odoláva korózii a zvláda teploty od -20 °C do +80 °C, takže vynecháte časté kontroly mazania. To výrazne znižuje náklady na údržbu.

Má certifikáciu ISO 9001, vyrába ju priamo tu v Číne spoločnosť Raydafon a dodáva sa v každom modeli od TGL1 po TGL12 – ideálne pre metalurgiu, textil, čo si len spomeniete. Potrebujete niečo ušité na mieru? Prispôsobia veľkosti vývrtov a menovitý krútiaci moment, takže získate na mieru vyrobenú nylonovú ozubenú spojku v tvare bubna, ktorá presne vyhovuje vášmu nastaveniu. Pre textilných ľudí je to tiež top výber ako bubnová ozubená spojka pre textilné stroje nenáročná na údržbu – menej prestojov, vyššia produktivita a riešenie, ktoré nezničí banku.

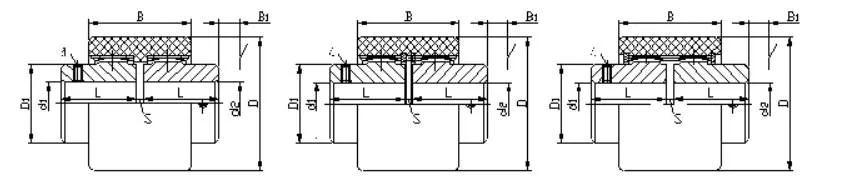

Špecifikácia produktu

Hlavné výhody

Ako hlavný produkt spoločnosti Raydafon v oblasti priemyselných prevodoviek je spojka TGL Drum Gear Coupling špeciálne navrhnutá tak, aby riešila výzvy efektívneho a stabilného mechanického prenosu energie. Spája flexibilnú prispôsobivosť, štrukturálnu pevnosť a presnosť prenosu, aby odolal náročným prevádzkovým požiadavkám moderného priemyselného prostredia. Ako vysoko uznávané flexibilné riešenie spojky bubnových ozubených kolies v priemysle začleňujeme do jeho konštrukcie množstvo pokročilých technológií, aby sme zaistili stabilnú prevádzku v zložitých a meniacich sa prevádzkových podmienkach.

Najvýraznejšou výhodou TGL Drum Gear Coupling je jej výnimočná kapacita prenosu krútiaceho momentu. Táto spojka bubna s vysokým krútiacim momentom udržuje efektívny prevod aj pri extrémne veľkom zaťažení. Je vhodný najmä pre ťažké stroje s vysokými energetickými nárokmi a extrémne vysokými požiadavkami na nepretržitú a stabilnú prevádzku, ako sú zariadenia na valcovanie ocele v hutníckom priemysle a drviče v ťažobnom priemysle. Zásadne zabraňuje prerušeniam výroby spôsobeným poruchou spojky.

Ďalšou kľúčovou vlastnosťou je jeho výnimočná prispôsobivosť na nesúosovosť inštalácie. Vysoko kompenzovaná konštrukcia spojky bubnového ozubeného kolesa TGL sa flexibilne prispôsobuje rôznym odchýlkam, vrátane uhlového, paralelného a axiálneho nesúosenia. To efektívne znižuje namáhanie pripojených komponentov zariadenia a výrazne znižuje opotrebovanie počas dlhodobej prevádzky. Toto je obzvlášť dôležité v prevodových systémoch vysokorýchlostných rotačných zariadení, ako sú ventilátory a čerpadlá, čím sa výrazne zlepšuje prevádzková stabilita celého systému.

Bubnové ozubené spojky TGL sú mimoriadne odolné. Používame vysokopevnostné, korózii odolné, vysokokvalitné materiály a využívame presné obrábacie techniky na vytváranie priemyselných a odolných bubnových ozubených spojok. Aj v náročných prevádzkových podmienkach, ako sú vysoké teploty a vysoká úroveň prachu, si základné komponenty, ako je náboj bubna, udržujú stabilný výkon. Tým sa výrazne predlžuje životnosť spojky a zároveň sa znižujú náklady a prestoje spojené s častou údržbou.

Okrem toho, bubnové ozubené spojky TGL ponúkajú významné výhody v jednoduchosti inštalácie a údržby. Jeho modulárny dizajn umožňuje jednoduchú a efektívnu montáž a demontáž. Jeho integrovaný mazací systém minimalizuje každodennú údržbu, čo z neho robí ukážkový príklad bubnovej ozubenej spojky nenáročnej na údržbu. Táto výhoda zlepšuje prevádzkovú efektivitu pre aplikácie od prenosu na výrobnej linke vo výrobnom priemysle až po podporu agregátov v energetickom sektore.

Celkovo je bubnová ozubená spojka TGL so svojimi mnohými výhodami vrátane prenosu vysokého krútiaceho momentu, vysokej kompenzácie nesúososti, vysokej prispôsobivosti voči životnému prostrediu a pohodlnej prevádzky a údržby výkonným prevodovým nástrojom vhodným pre širokú škálu scenárov, ktorý pomáha používateľom v rôznych odvetviach zvýšiť spoľahlivosť zariadení a efektívne zlepšiť efektivitu výroby a prevádzky.

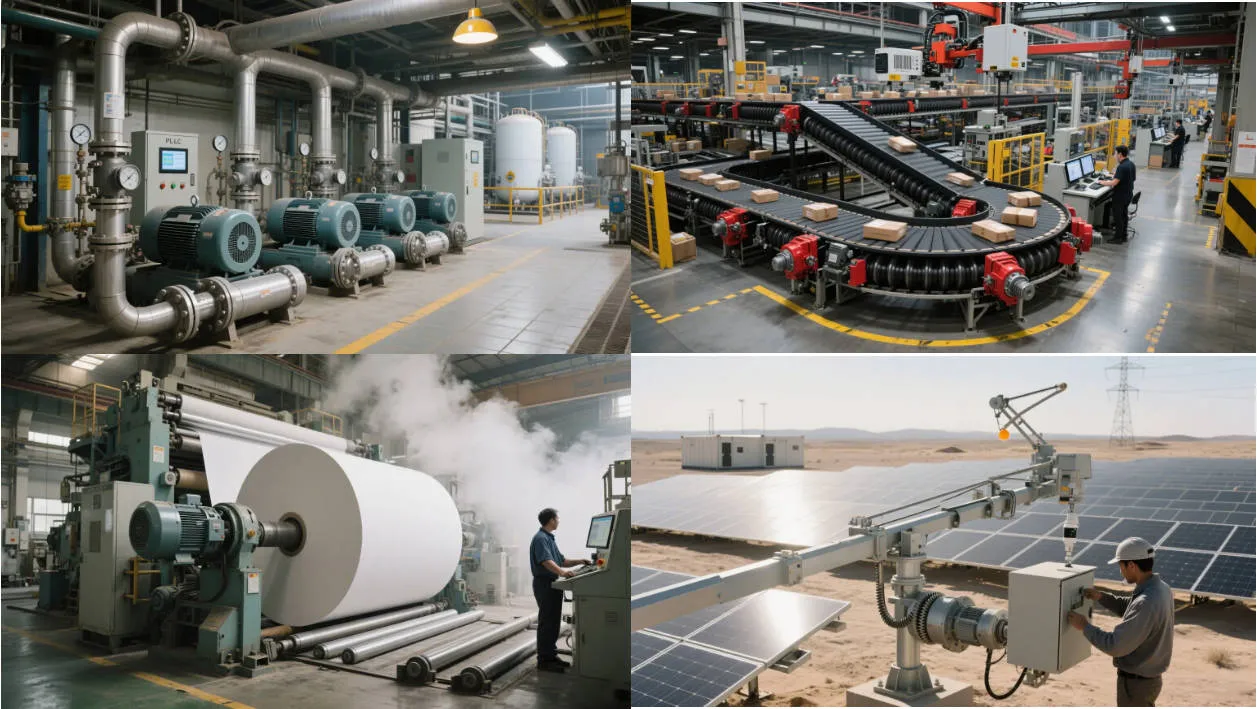

Aplikačné scenáre

Bubnová ozubená spojka TGL nie je bežným mechanickým spojovacím komponentom; skôr slúži ako vysoko adaptabilný „silový most“ v priemyselných prenosových systémoch. Jeho základná hodnota spočíva v jeho schopnosti nielen stabilne prenášať krútiaci moment, ale aj flexibilne riešiť rôzne problémy s nesúososťou, ktoré sa vyskytujú počas prevádzky zariadenia, vďaka čomu je veľmi obľúbený v priemyselných scenároch, kde sa vyžaduje vysoká presnosť a stabilita prenosu. Vďaka svojej robustnej konštrukčnej konštrukcii táto flexibilná ozubená spojka v tvare bubna udržuje efektívny prevod aj pri podmienkach nepretržitého zaťaženia a stáva sa nepostrádateľným kľúčovým komponentom v mnohých výrobných linkách.

V priemyselných odvetviach s veľkým zaťažením, ako je baníctvo a hutníctvo – kde zariadenia pracujú s extrémne vysokým krútiacim momentom – bubnová ozubená spojka TGL často funguje ako bubnová ozubená spojka s vysokým krútiacim momentom pre banské aplikácie, pričom sa plní úlohou spájania hriadeľových systémov v základných zariadeniach, ako sú drviče a guľové mlyny. Pri enormnom dynamickom zaťažení a vysokofrekvenčných vibráciách nielen stabilne prenáša výkon, ale prostredníctvom konštrukčného riešenia tiež zmierňuje nárazy spôsobené nesúososťou hriadeľa, čím zásadne znižuje riziko zlyhania zariadenia v dôsledku nesúososti a zabezpečuje nepretržitú prevádzku výrobných liniek 24 hodín denne, 7 dní v týždni.

Bubnová ozubená spojka TGL sa tiež široko používa v procesoch dopravy tekutín v chemickom a petrochemickom priemysle, obzvlášť vhodná pre rôzne čerpadlá a kompresory. Ako flexibilná ozubená spojka v tvare bubna pre pracovné podmienky odolné voči korózii funguje stabilne v kyslom a zásaditom prostredí: na jednej strane absorbuje nárazové zaťaženie počas spúšťania a prevádzky zariadenia; na druhej strane kompenzuje tepelnú rozťažnosť a kontrakciu šachtových systémov spôsobenú zmenami teploty média. Tým sa efektívne predlžuje životnosť kľúčových zariadení, ako sú odstredivé čerpadlá a piestové kompresory, čím sa znižujú náklady na údržbu pri vysokotlakových prevádzkových podmienkach.

Dopravníkové systémy v logistike, skladovaní a výrobe patria tiež medzi „primárne bojiská“ pre bubnové ozubené spojky TGL. V prevodových systémoch pásových dopravníkov a reťazových dopravníkov sa transformuje na ozubenú spojku bubnového tvaru so schopnosťou vysokej kompenzácie nesúosovosti, ktorá ľahko rieši problémy s nesúosovosťou hriadeľa spôsobené nerovnomerným hromadením materiálu a miernou deformáciou rámu, pričom zabezpečuje stabilný prenos sily na bubny dopravníka. Táto funkcia výrazne znižuje frekvenciu odstávok pri údržbe dopravníkov, čo umožňuje efektívnejší tok materiálu vo výrobných linkách.

Dokonca aj v novom energetickom sektore vykazuje bubnová ozubená spojka TGL jedinečné výhody. V hnacích mechanizmoch solárnych sledovacích systémov a prevodových reťazí malých veterných turbín pôsobí ako presne nastaviteľná ozubená spojka bubnového tvaru. Prostredníctvom svojej schopnosti mikrouhlovej kompenzácie koriguje menšie odchýlky v súososti počas prevádzky zariadenia a prispôsobuje sa občasným výkyvom krútiaceho momentu spôsobeným kolísaním veterných a solárnych zdrojov, čím pomáha zlepšiť účinnosť premeny energie a zabezpečuje stabilnejšiu a spoľahlivejšiu prevádzku celého nového energetického systému.

Aplikačné scenáre bubnových ozubených spojok TGL sa neustále rozširujú, od dopravníkových valcov v montážnych linkách automobilov až po prevodové systémy papierenských strojov v papierňach. Spoliehajúc sa na svoje dve hlavné výhody – „vysokú odolnosť“ a „ľahkú integráciu“ – sa prispôsobuje individuálnym prenosovým potrebám rôznych priemyselných odvetví. Dá sa povedať, že vždy, keď priemyselná výroba vyžaduje prenos krútiaceho momentu a riešenie nesúosovosti hriadeľa, prichádza do hry táto viacscenárová adaptabilná ozubená spojka v tvare bubna TGL, ktorá pomáha podnikom zlepšiť efektivitu výroby a znížiť celkové náklady na prevádzku a údržbu zariadenia.

O Raydafone

Na domácom trhu s komponentmi mechanických prevodoviek je Raydafon výrobcom pevne etablovaným vďaka svojej povesti kvalitných produktov. Špecializujeme sa na komponenty mechanických a hydraulických prevodov, vrátane základných produktov, ako sú planétové prevodovky, vývodové hriadele vývodového hriadeľa, reťazové kolesá, hydraulické valce, kvapalinové spojky, špirálové prevodovky a prevodovky poľnohospodárskych strojov. Každý produkt je vyvinutý a vyrobený s ohľadom na dva ciele, ktorými sú odolnosť a účinnosť. Ako dlhoročný domáci výrobca spojok sú naše vysokovýkonné bubnové spojky obzvlášť obľúbené v baníctve a hutníctve. Koniec koncov, tieto prostredia kladú vysoké nároky na nepretržite pracujúce zariadenia a kladú extrémne vysoké nároky na životnosť spojok. Náš produkt je navrhnutý tak, aby odolal silným nárazom a poskytoval stabilný a dlhodobý prenos sily.

Odkedy sme v roku 2008 začali navrhovať komponenty prevodoviek, ubehlo už 16 alebo 17 rokov. Raydafon už dávno expandoval za hranice domáceho trhu a teraz vyváža značné množstvo spojok do celého sveta. Mnoho zahraničných zákazníkov používa vybavenie od medzinárodných značiek, ako je Lovejoy. Pri neskoršej výmene dielov sa často obávajú, že originál je príliš drahý alebo nekompatibilný s náhradnými dielmi. Naše účelové náhradné ozubené spojky Lovejoy riešia tento problém. Ponúkajú rozmery a montážne rozhrania identické s originálmi, pričom zachovávajú efektívny prenos energie a ich cena je takmer o 30 % nižšia, čo z nich robí preferovanú náhradu pre mnohých zákazníkov. Okrem toho, pre zariadenia s vysokým krútiacim momentom, ktoré sa bežne vyskytujú v ťažkom priemysle, sú naše priemyselné ozubené spojky s vysokým krútiacim momentom vybavené zosilnením povrchu zubov. Nielenže prenášajú výkon s nulovými stratami, ale tiež automaticky kompenzujú aj menšie odchýlky pri inštalácii, čím eliminujú potrebu pracovníkov opakovane nastavovať zariadenia, čím výrazne znižujú pracovnú záťaž.

Najväčším strachom pri vývoji produktov je univerzálny prístup. Prevádzkové podmienky zariadení sa v jednotlivých odvetviach výrazne líšia, takže spojky si prirodzene vyžadujú prispôsobenie. Napríklad hnacie hriadele zariadení veterných turbín môžu počas prevádzky zaznamenať rôzne uhlové, paralelné a axiálne nesúososti. Bežné spojky sa rýchlo opotrebujú. Naše špeciálne vyvinuté viacsmerové kompenzačné ozubené spojky využívajú jedinečnú štruktúru zubov a tlmiaci dizajn, aby absorbovali tieto nesúososti. Tieto spojky sa v súčasnosti používajú v pomocných zariadeniach niekoľkých domácich projektov veterných turbín. Okrem týchto špecializovaných ozubených spojok ponúkame aj iné typy spojok, ako sú zubové, hviezdicové a membránové. Ponúkame vhodné modely pre aplikácie od ľahkých priemyselných montážnych liniek až po veľké ťažké priemyselné celky. Naše ceny dôsledne dodržiavajú zásadu „vysoká kvalita za dostupnú cenu“, a preto s nami naši globálni zákazníci naďalej spolupracujú.

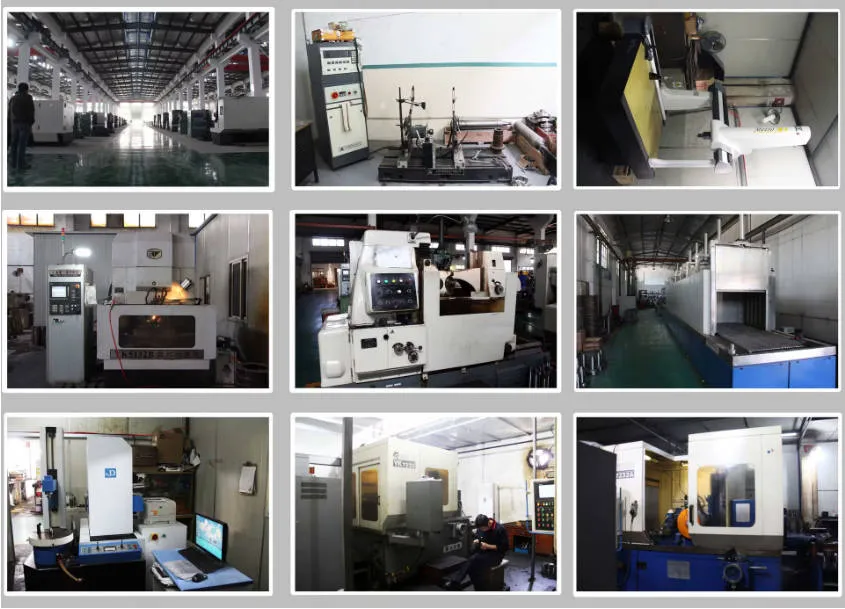

Teraz s podporou Ever-Power Group sú výrobné kapacity Raydafonu ešte silnejšie ako predtým. Naše prevodovky poľnohospodárskych strojov dosahujú presnosť na úrovni 0,01 mm, naše šnekové reduktory udržujú hladinu hluku pod 60 decibelov a dokonca aj malé komponenty, ako sú ozubené kolesá a valčekové reťaze, prechádzajú pred opustením továrne tromi kontrolami kvality. V sektore spojok sme sa už dávno posunuli za hranice dodávateľa jednotlivých dielov a teraz sa transformujeme na poskytovateľa kompletných riešení ozubených spojok. Na požiadanie poskytujeme nielen správnu spojku, ale ponúkame aj pokyny na inštaláciu a uvedenie do prevádzky, plány priebežnej údržby a dokonca aj vlastný vývoj prispôsobený špecifickým prevádzkovým podmienkam. V konečnom dôsledku naším cieľom nie je len predávať produkty; chceme, aby naše komponenty prevodovky neboli pre našich globálnych zákazníkov problémom. Toto je neochvejný záväzok Raydafonu už roky.
