Náhradná prevodovka miešača krmiva Comer

Náhradná prevodovka miešača krmiva Comer

Raydafonom vyrobená náhrada za prevodovku miešačky krmiva C3A používanú na miešacích vozňoch a nakladačoch TMR. Dimenzované pre vstup 540 otáčok za minútu a vstupný výkon až 92 kW, s 1-3/4 palcovým Z20 drážkovaným vstupným a výstupným pripojením na štandardnom montážnom vzore C3A. Puzdro je z liatiny; ozubené kolesá sú nauhličované a kalené na HRC55 alebo vyššiu odolnosť proti opotrebovaniu a nárazu a dovážané vysokorýchlostné ložiská nesú miešaciu záťaž v nepretržitej dennej prevádzke. Pre tento vzor sú k dispozícii pomery 1:1 a 1,8:1. Kompatibilné s miešacími vozňami od Aksa, DAF Agro, Falke Maschinenbau, Euromilk a Metal-Fach. Comer a C3A sú ochranné známky spoločnosti Comer Industries; Raydafon je nezávislý výrobca a nie je s ním spojený. Pošlite svoj pomer a fotografiu starého štítku na potvrdenie montáže a cenovú ponuku do 24 hodín.

Náhradná prevodovka prívodného mixéra Comer — Montážny vzor C3A

Nezávislá náhrada za prevodovku miešačky krmiva C3A používanú na miešacích vozňoch. Liatinová skriňa, nauhličované a kalené ozubenie pri HRC55 alebo vyššej, drážkovaný vstup a výstup 1-3/4" Z20, menovitý vstup 540 otáčok za minútu a vstupný výkon až 92 kW – odpoveď, keď je pôvodná jednotka opotrebovaná alebo vypredaná.

540MENOVÝ VSTUP ot./min
92 kWMAXIMÁLNY VSTUPNÝ VÝKON
Z201-3/4" DRÁŽKOVANIE, OBA KONCE
HRC55+TVRDOSŤ POVRCHU ZUBOV

Upozornenie na značku:Raydafon je nezávislý výrobca prevodoviek. Comer a C3A sú ochranné známky spoločnosti Comer Industries S.p.A. Táto stránka popisuje náhradnú jednotku vyrobenú spoločnosťou Raydafon, ktorá je rozmerovo a funkčne zameniteľná s montážnym vzorom C3A. Spoločnosť Raydafon nie je pridružená k spoločnosti Comer Industries, nie je ňou autorizovaná ani nie je dodávateľom originálneho vybavenia. Pred objednaním vždy potvrďte montážny výkres.

Náhradná prevodovka miešača prívodu Comer — kompatibilná náhradná jednotka C3A

Keď zlyhá prevodovka miešacieho vozňa, praktickou otázkou nikdy nie je „aká značka je na odliatku“, ale „zaskrutkuje sa, vezme náklad a dostane sa sem túto sezónu“. Táto prevodovka so vzorom C3A je skonštruovaná tak, aby presne na to odpovedala: rovnaké drážkované usporiadanie vstupu a výstupu, rovnaký konštrukčný bod 540 otáčok za minútu a liatinový kryt, ktorý sa montuje na dosku prevodovky vozňa bez úpravy stroja. Vyhovuje domiešavačom a kŕmnym vozom TMR, ktoré boli pôvodne vybavené jednotkou C3A, a dodáva ho Raydafon z vlastnej továrne v Ningbo v Číne podľa systému kvality ISO 9001.

Keďže ide skôr o náhradu za skladovú výrobu, než o originálny diel určený len pre predajcov, dodacia lehota a jednotková cena sú kratšie a nižšie – čo je dôležité, keď je miešačka mimo prevádzky počas kŕmnej sezóny. Jednotka sa dodáva suchá a pred prvým použitím musí byť naplnená prevodovým olejom SAE 90, preto sa uistite, že je olej objednaný s prevodovkou. Ak potrebujete aj hnaciu sústavu, našaVývodový hriadeľ pre miešačky krmivaje prispôsobený rovnakému profilu spline.

Technické špecifikácie

  • ModelC3A
  • AplikáciaMiešací voz / miešačka krmiva
  • Max. vstupná rýchlosť otáčania540 ot./min
  • Max. príkon92 kW
  • Spojenie 1Drážkované, 1-3/4 palca, 20 drážok
  • Spojenie 2Drážkované, 1-3/4 palca, 20 drážok
  • Materiál na bývanieLiatina
  • Ošetrenie ozubených koliesNauhličované a kalené, HRC55 alebo vyššie
  • LožiskáDovážané sady vysokorýchlostných ložísk
  • Olej triedy viskozity SAE90
  • Olej dodávaný s jednotkouNie – olej sa objednáva samostatne
  • Jednotka predajaKaždý

Úplný technický list pre túto náhradnú jednotku. Posúvaním do strán na telefóne zobrazíte hodnotu každého riadka.

Názov produktu Prevodovky napájacieho mixéra – náhrada Comer C3A, 1:1, 1,8:1
Model C3A
Jednotka Každý
Rozsah použitia Miešací vozeň
Max. vstupná rýchlosť otáčania 540 ot./min. – kontaktujte nás pre výkon pri iných otáčkach
Max. príkon 92 kW
Spojenie 1 Drážkované, vonkajší priemer 1-3/4 palca, 20 drážok
Spojenie 2 Drážkované, vonkajší priemer 1-3/4 palca, 20 drážok
Materiál na bývanie Liatina
Ošetrenie ozubených kolies Nauhličované a kalené, tvrdosť povrchu zubov HRC55 alebo vyššia
Olej triedy viskozity SAE 90
Obsahuje olej Nie – prevodovka sa dodáva bez oleja a pred prvým použitím sa musí naplniť
Harmonogram výmeny oleja Prvá výmena po 50–70 prevádzkových hodinách, potom každých 500–700 prevádzkových hodín alebo aspoň raz za rok
Pozostáva z Prevodovka (olej objednávajte samostatne)
Kompatibilné značky strojov Aksa, DAF Agro, Falke Maschinenbau, Euromilk, Metal-Fach

Pred objednaním:potvrďte montážnu plochu prevodovky, vstupné a výstupné drážkovanie (1-3/4" Z20 na štandardnom vzore C3A) a požadovaný prevodový pomer. Ak váš mixér pracuje s iným prevodom alebo usporiadaním hriadeľa, pošlite fotografiu starého typového štítku alebo výkres a my ho spárujeme.

Rozmery produktu

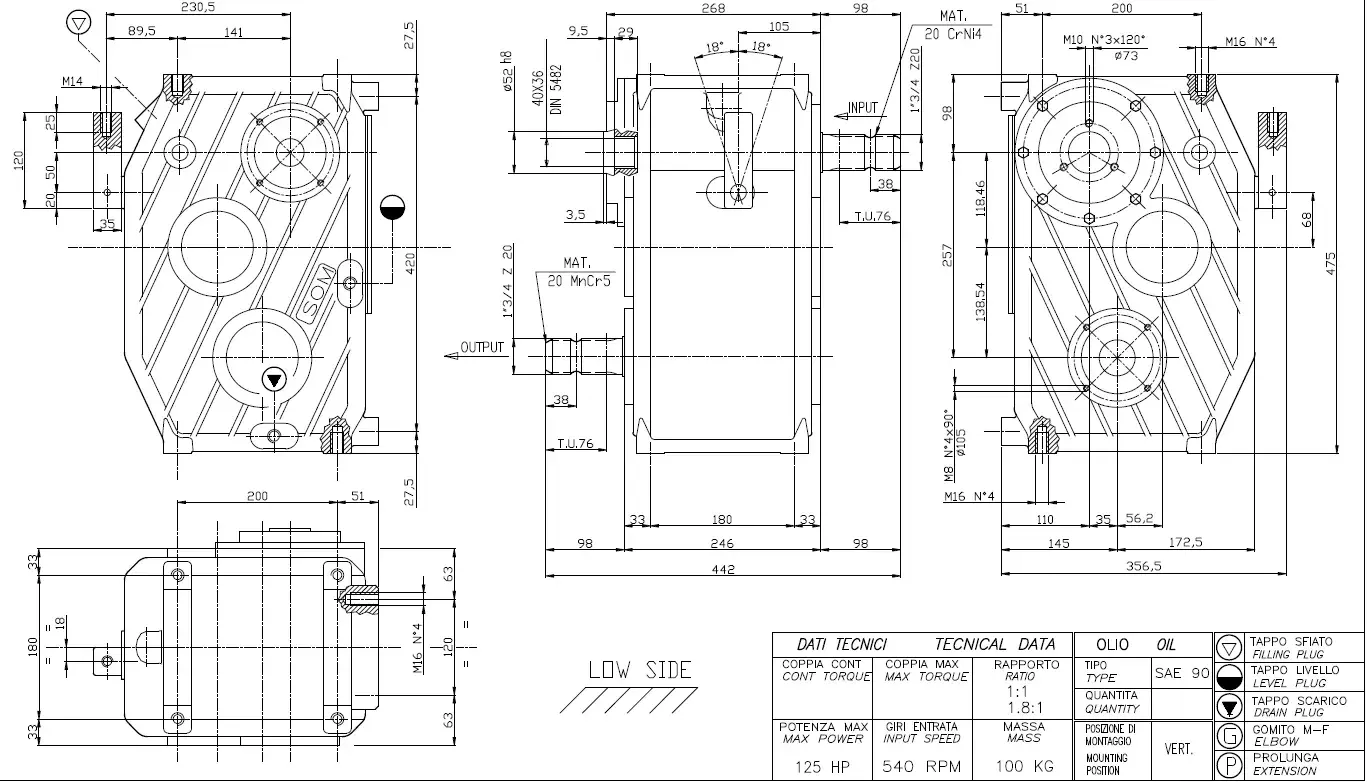

Náčrt nižšie je referenčná geometria pre náhradnú jednotku C3A. Pred objednávkou ho použite na kontrolu rozstupov skrutiek, stredov hriadeľov, vstupných a výstupných polôh a celkovej výšky podľa štítku prevodovky na vašej miešačke.

Comer replacement feed mixer gearbox C3A outline and mounting dimension drawing
Náhradná prevodovka vzoru C3A – obrys a montážne rozmery.

Rozmery sú uvedené pre informáciu. Pred zadaním objednávky potvrďte konečný nákres na vašom stroji – 5 mm rozdiel v rozteči skrutiek je najčastejšou príčinou vrátenia.

Ktoré mixéry a značky sa hodí k tejto prevodovke

Vzor C3A sa používa na miešacích vozňoch od mnohých európskych a medzinárodných výrobcov. Táto náhradná jednotka sa bežne montuje na stroje od:

  • Aksa
  • DAF Agro
  • Falke Maschinenbau
  • Euromilk
  • Metal-Fach

Názvy značiek sú uvedené len na označenie montážnej kompatibility. Ak váš vozeň nie je uvedený v zozname, pošlite fotografiu existujúcej prevodovky a jej typového štítku – vo väčšine prípadov môžeme potvrdiť kompatibilitu iba na základe veľkosti drážkovania, prevodu a vzoru skrutiek.

Aplikácia produktu: Ako funguje prevodovka na miešacom vozni

Na kŕmnej miešačke je prevodovka rozhraním medzi vývodovým hriadeľom traktora a miešacím šnekom. Výkon traktora prichádza pri 540 otáčkach za minútu, prevodovka ho znižuje a znásobuje krútiaci moment a šnek sa otáča dostatočne pomaly na to, aby zdvihol, zložil a zmiešal seno, obilie, siláž a mokré vedľajšie produkty do konzistentnej dávky. Pomer prispôsobený vzoru C3A – v tejto aplikácii zvyčajne 1:1 alebo 1,8:1 – je to, čo nastavuje rovnováhu medzi rýchlosťou miešania a silou otáčania, a preto na správnom pomere záleží rovnako ako na vzore skrutky.

O tom, či prevodovka miešačky prežije sezónu, rozhodujú dve prevádzkové charakteristiky. Prvým je, ako si poradí s mokrým, hustým materiálom: siláž a repná dužina zaťažujú zuby ozubeného kolesa oveľa vyššie nepretržite ako suché seno, takže tvrdosť povrchu zubov a kvalita ložísk sú to, čo zabraňuje vzniku jamiek a predčasnému zlyhaniu. Druhým je, ako sa správa pri rozbehu, keď sa plný šnek musí odtrhnúť od zhutneného krmiva. Prevodovka so správne prispôsobenou vôľou a pevným liatym krytom absorbuje tento náraz oveľa lepšie ako ľahký kryt, ktorý sa pri zaťažení ohýba.

Aj preto praktickým prevádzkovým nákladom miešačky krmiva dominuje skôr prevodovka ako traktor. Jednotka, ktorá prenáša energiu s minimálnou stratou, potrebuje menej paliva alebo elektriny na rovnakú dávku a jednotka, ktorá si zachováva svoje nastavenia, potrebuje menej výmen oleja, menej výmen tesnení a menej prestojov uprostred cyklu podávania. Na farme, ktorá prevádzkuje niekoľko vagónov, sa tieto čísla za sezónu sčítajú.

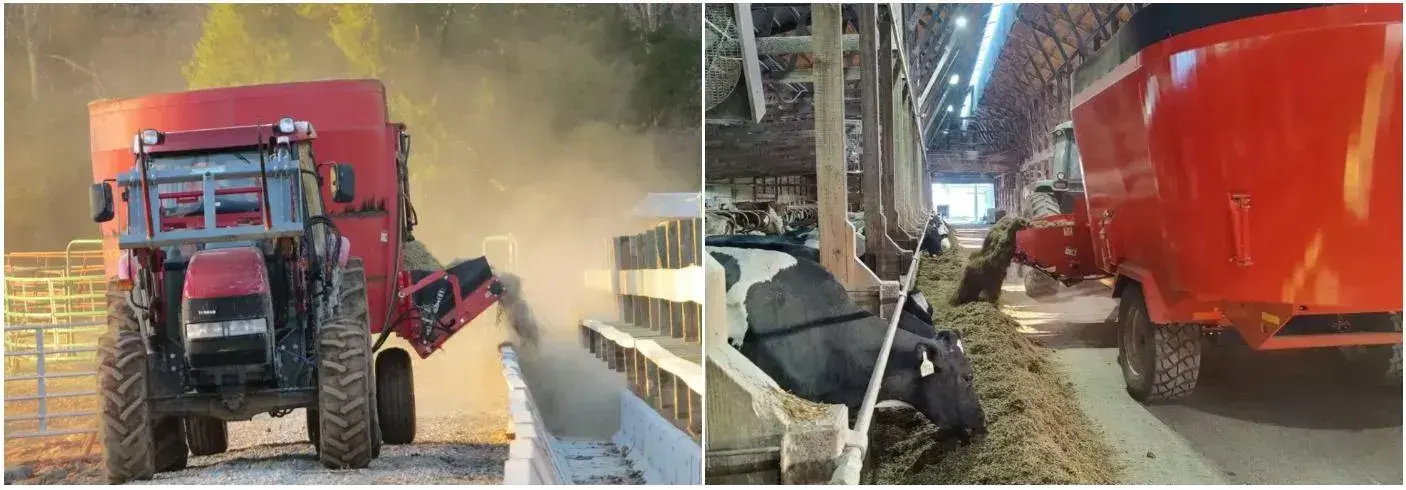

Comer replacement feed mixer gearbox installed as the auger drive on a mixing wagon
Náhradná prevodovka vo svojej pracovnej polohe ako pohon šneku na miešacom vozni.

Výhody produktu

Postavený na celodenný chod

Liatinová skriňa a nauhličované prevody s hodnotením HRC55 alebo vyššou si zachovávajú svoju geometriu prostredníctvom nepretržitého 8-hodinového miešania krmiva s vysokým obsahom vlákniny a vlhkého zrna, vrátane prachu a vlhkosti pri každodennom používaní na farme.

Efektívny prenos energie

Pevne prispôsobené zapojenie prevodových stupňov udržuje straty v prevodovke nízke, takže ten istý traktor môže zmiešať niekoľko ton v kratšom cykle a spáliť menej paliva alebo odobrať menej elektriny na rovnakú dávku.

Vhodné pre širokú škálu vozňov

Montážny vzor C3A a drážky 1-3/4" Z20 pokrývajú miešačky od malých rodinných strojov až po veľké vozne TMR a jednotka môže nahradiť pôvodnú prevodovku bez úpravy rámu stroja.

Priama obsluha

Usporiadanie je zámerne jednoduché: tesnenia, ložiská a súpravy ozubených kolies sú jednotlivo vymeniteľné, takže dielňa môže dokončiť väčšinu opráv bez špeciálneho náradia a uviesť vagón späť do prevádzky v ten istý deň.

Konkurenčná cena priamo z výroby

Jednotka, ktorá sa vyrába v našej vlastnej továrni a nie je kupovaná prostredníctvom distribučného reťazca, má nižšiu cenu ako originálne diely určené len pre predajcu, s rovnakým drážkovaním, pomerom a montážnymi rozmermi.

Náhradné diely a technická podpora

Špecifikácia oleja, pomery, náhradné tesnenia a ložiská sú dostupné od toho istého dodávateľa, pričom sú k dispozícii technici, ktorí potvrdia montáž z fotografie chybnej jednotky.

Výkon závisí od správnej triedy oleja, správnej hladiny oleja a prevádzkových hodín uvedených v pláne údržby – intervaly výmeny oleja pre túto jednotku nie sú voliteľné a vynechanie prvej výmeny po 50–70 hodinách je najčastejšou príčinou skorého hluku ložísk.

Objednávanie, dodávka a údržba

  1. Pošlite podrobnosti.Povedzte nám model alebo pomer (C3A, 1:1 alebo 1,8:1), množstvo a – ak ho máte – fotografiu starého typového štítku prevodovky a jej montážnej plochy.
  2. Potvrďte výkres.Pred výrobou skontrolujeme drážkovanie, pomer a montážny vzor podľa referenčného výkresu C3A a pošleme potvrdenie, takže nič nie je postavené na nesprávnom predpoklade.
  3. Pevná cenová ponuka a dodacia lehota.Dostanete cenu, množstevné prestávky, podrobnosti o balení a harmonogram dodania, zvyčajne do 24 hodín od dopytu.
  4. Doprava.Prevodovka je zabalená na export a expedovaná suchá. Na požiadanie je možné zabezpečiť leteckú alebo námornú dopravu a doručenie z domu do domu.
  5. Uvedenie do prevádzky.Pred prvým použitím naplňte olej SAE 90, skontrolujte hladinu oleja na kontrolnej zátke a krátko spustite mixér bez zaťaženia, aby ste sa uistili, že sa otáča plynule a tesnenie nepresakuje.
  6. Harmonogram údržby.Prvá výmena oleja po 50 – 70 prevádzkových hodinách, potom každých 500 – 700 prevádzkových hodín alebo aspoň raz za rok – podľa toho, čo nastane skôr.

Ohlasy zákazníkov

★★★★★

Michael ThompsonOperátor výkrmne

Inštalácia bola jednoduchá a vozeň išiel hladko od prvého mixu. Jednotka pôsobí solídne, drží si rýchlosť aj pri zaťažení a uberá námahu z podávania. Pred objednávkou som položil dlhý zoznam otázok a tím trpezlivo odpovedal na každú, čo nie je vždy prípad zahraničného dodávateľa. Vrátim sa, keď ho bude potrebovať druhý vagón.

★★★★★

David WilsonManažér mliečnej farmy

Prevodovka je dobre vyrobená a odkedy sme ju namontovali stabilne, bez problémov pri každodennom používaní. Komunikácia bola tá časť, ktorú som ocenil najviac – jasné odpovede, žiadna jazyková bariéra a doručenie v termíne, ktorý sľúbili. Ako kupujúci v zahraničí záleží na spoľahlivosti a budem u nich naďalej objednávať.

★★★★★

Hannah MooreMajiteľ ranča, Nový Zéland

V priebehu rokov som prešiel niekoľkými sériami miešacích prevodoviek a problémom bol vždy mokrý materiál - staré jednotky by skĺzli alebo sa prehriali. Tento zvláda siláž a repné rezky bez sťažností, udržuje stálu rýchlosť miešania a môj cyklus je takmer dvakrát rýchlejší ako predtým. Údržba bola jednoduchá.

Časté otázky kupujúcich

  • Je to originál prevodovka Comer?Nie. Ide o náhradnú jednotku vyrobenú spoločnosťou Raydafon podľa montážneho vzoru C3A: rovnaké drážkované spoje 1-3/4" Z20, rovnaký konštrukčný bod 540 otáčok za minútu a rovnaký pôdorys krytu. Comer a C3A sú ochranné známky spoločnosti Comer Industries; Raydafon je nezávislý výrobca a nie je s nimi spojený ani autorizovaný.
  • Ako zistím, že sa hodí k môjmu mixéru?Porovnajte drážku (1-3/4 palca, 20 drážkovania), pomer (1:1 alebo 1,8:1 na tomto vzore) a montážne rozmery na nákrese vyššie s vašou existujúcou jednotkou. Ak sa niečo líši, pošlite nám fotografiu starého štítku a my vám pred objednávkou potvrdíme.
  • Je prevodovka s olejom?Nie. Dodáva sa suchý a pred prvým použitím musí byť naplnený prevodovým olejom SAE 90. Olej objednávajte samostatne s prevodovkou, aby sa uvedenie do prevádzky neodkladalo.
  • Aký je interval výmeny oleja?Najprv vymeňte po 50–70 prevádzkových hodinách, aby ste odstránili počiatočné častice opotrebovania, potom každých 500–700 prevádzkových hodín alebo aspoň raz za rok, podľa toho, čo nastane skôr.
  • Aký príkon a rýchlosť môže mať?Jednotka je dimenzovaná na maximálne vstupné otáčky 540 ot./min a maximálny vstupný výkon až 92 kW. Ak váš traktor alebo motor beží pri iných otáčkach, kontaktujte nás pred objednávkou, aby sme mohli potvrdiť menovitý výkon pri vašej rýchlosti.
  • Ako rýchlo môžete odoslať a môžem získať náhradné diely neskôr?Štandardné jednotky sa dodávajú v krátkom časovom pláne po potvrdení objednávky s možnosťou leteckej alebo námornej dopravy. Náhradné tesnenia, ložiská a súpravy ozubených kolies sú k dispozícii v rovnakej továrni, takže neskoršia oprava nezávisí od nájdenia dielov len pre predajcu.

Súvisiace produkty a ďalšie čítanie

Vyžiadajte si cenovú ponuku na výmenu C3A prevodovky

Pošlite pomer, ktorý potrebujete (1:1 alebo 1,8:1), množstvo a fotografiu starého štítku, ak ho máte. Potvrdíme montáž podľa montážneho výkresu a odpovieme s pevnou cenou a dodacou dobou do 24 hodín.
