Plastové kužeľové kolesá

Raydafon vyrába plastové kužeľové kolesá v Ningbo v Číne, lisované z POM a nylonu pre pravouhlé pohony. Štandardné pomery sú 1:1, 2:1, 3:1, 4:1 a 5:1; moduly rozstupov M0,25 až M1; počet zubov 10 až 60; priemery otvorov 3,0 až 10,0 mm; vonkajšie priemery 8,7 až 60,4 mm; prevádzková teplota −40 °C až +80 °C. Čísla dielov zahŕňajú GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M515040BS, GB2M5150206* a GB1M512BS*. Prípona BS označuje mosadznú vložku a nastavovaciu skrutku. Dôležité: GB1M512* a GB1M512BS* sa zhodujú iba so 60-zubovým kužeľovým prevodom a nie sú kompatibilné s inými prevodmi. Tvarovaná geometria zubov poskytuje tichú, tesnú sieť; polymér je samomazný a odolný voči chemikáliám. Vlastný modul, počet zubov, vŕtanie, náboj a trieda materiálu k dispozícii na kreslenie; cenovú ponuku do 24 hodín.

Plastové kužeľové ozubené kolesá – na mieru tvarované POM a nylon, M0,25 až M1

Pravouhlé hnacie ozubené kolesá pre malé presné mechanizmy: celý rad prevodov od 1:1 do 5:1 s 10 až 60 zubami, lisované z POM alebo nylonu, s voliteľnou mosadznou vložkou a nastavovacou skrutkou. Dostatočne tichý pre kávovary a tlačiarne, dostatočne ľahký pre zariadenia napájané z batérie a dodávaný na kreslenie kdekoľvek na svete.

  • 1:1 – 5:1Štandardné pomery
  • M0,25 – M1Pitch modul (mod)
  • 10 – 60Počet zubov k dispozícii
  • -40 až +80 °CPrevádzková teplota

Plastové kužeľové kolesá pre pravouhlé pohony — na mieru tvarované POM a nylon

Plastové kužeľové koleso otáča pohon o 90 stupňov pomocou lisovaných polymérových zubov namiesto rezaných kovových. Táto jediná zmena odstraňuje potrebu mazania, znižuje hmotnosť páru a robí sieťku zreteľne tichšou – preto sa toto usporiadanie objavuje v kávovaroch, tlačiarňach, závesových motoroch, robotických vysávačoch a malých vozidlách na diaľkové ovládanie. Raydafon vyrába túto rodinu ako výrobca aj dodávateľ z vlastnej továrne v Ningbo v Číne, takže medzi vami a formovacím strojom neexistuje žiadna obchodná marža.

Prispôsobenie zahŕňa parametre, ktoré zvyčajne rozhodujú o tom, či sa ozubené koleso hodí: modul, počet zubov, priemer otvoru, rozmery náboja a náboja, pomer a samotný polymér. Pošlite nám nákres, ukážku ozubeného kolesa alebo aj fotku s rozmermi a my Vám potvrdíme najbližší štandardný diel alebo nabidneme nový nástroj. Súvisiace produkty z rovnakej dielne zahŕňajú širšieplastový prevodrozsah,plastové špirálové ozubené kolesorodina pre pohony s paralelným hriadeľom a kovkužeľový prevodlinka, kde krútiaci moment prevyšuje to, čo polymér dokáže uniesť.

Špecifikácie plastového kužeľového ozubeného kolesa

  • Odkaz na štandardný rozmerΦ12 mm (dostupné aj vo veľkostiach uvedených v tabuľke nižšie)
  • Pitch modul (mod)M0,25, s 0,5 a 1,0 v rozsahu štandardných dielov
  • Druh materiáluPlast — POM, nylon (PA), alebo podľa požiadaviek zákazníka
  • Pomery1:1, 2:1, 3:1, 4:1, 5:1
  • Prevádzková teplota-40 °C až +80 °C
  • Voliteľné funkcieMosadzná vložka, nastavovacia skrutka, vlastný vývrt a náboj
  • PrispôsobenieModul, počet zubov, vŕtanie, dĺžka výstupku, šírka zuba, trieda materiálu

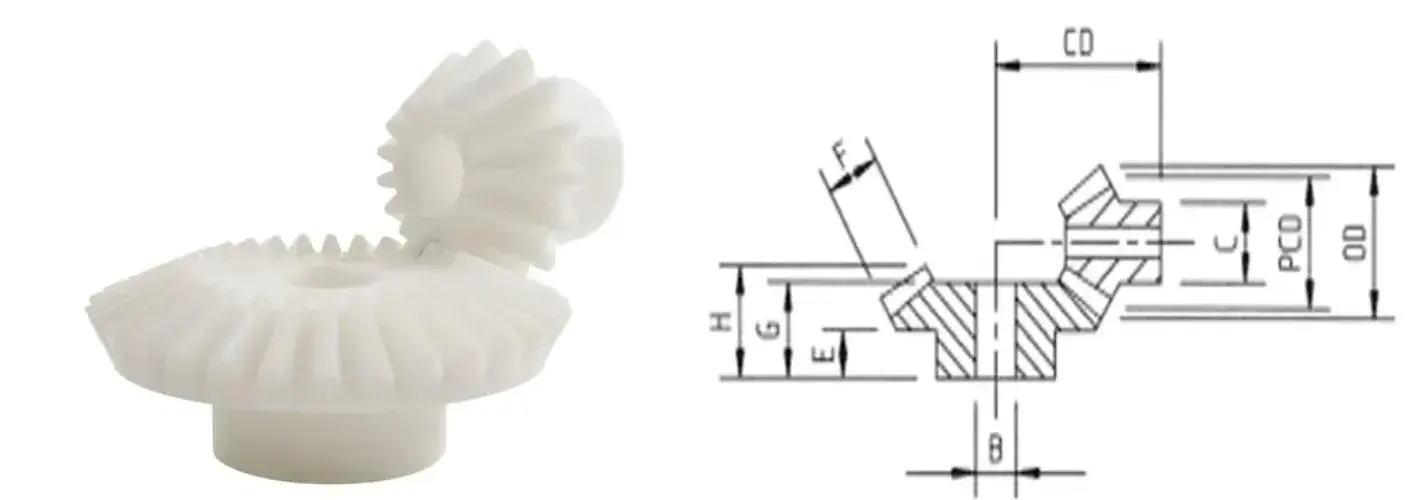

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Referenčná geometria pre skupinu plastových kužeľových ozubených kolies – písmená rozmerov nižšie zodpovedajú tomuto výkresu.
1:1Rovnaká rýchlosť, pravouhlý prenos
2:1Znížte výstupnú rýchlosť na polovicu
3:1Zníženie na tretiu rýchlosť
4:1Zníženie rýchlosti na štvrtinu
5:1Zníženie piatej rýchlosti

Dôležitá poznámka k zhode:pomerové páry sa musia použiť spolu. Kužeľové kolesá s priamymi zubami v pomere 1:1 sú v rámci svojho pomeru zameniteľné, alediely s pomerom 5:1, ktorých číslo dielu končí * (GB1M512* a GB1M512BS*), sa zhodujú iba so 60-zubovým kužeľovým prevodom – ich geometria nie je kompatibilná so žiadnym iným prevodom.Pred objednávkou potvrďte číslo dielu párovania.

Rozmery, počet zubov a pomery

Všetky rozmery v mm. Použite písmená B, CD, C, E, F, G a H spolu s referenčným nákresom vyššie na kontrolu montáže podľa vášho vlastného rozloženia.

Posúvajte tabuľku do strán a prečítajte si každý stĺpec. Pravý stĺpec zobrazuje verziu mosadznej vložky a nastavovacej skrutky pre každý diel.

Časť č. Smola
(mod)
č
zuby
Všetky rozmery v mm Mosadzná vložka
& nastavovacia skrutka
Vonkajší pr. Rozteč priem. Vŕtanie pr. B CD Náboj pr. C Dĺžka nástavca E Šírka zubov F Dĺžka G Dĺžka H
Pomer 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Pomer 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Pomer 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Pomer 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Pomer 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Čítanie tabuľky:diely s príponou BS nesú mosadznú vložku a nastavovaciu skrutku na pevné upevnenie hriadeľa. Písmená B, CD, C, E, F, G a H sa riadia referenčným nákresom v časti špecifikácie vyššie. Pomlčka v stĺpci dĺžky znamená, že rozmer sa na túto časť nevzťahuje. Nie ste si istí, ktorý pár sa hodí k vášmu rozloženiu? Pošlite nákres alebo rozmery hriadeľa a my to spárujeme.

Detail produktu

Fotografie našich tvarovaných plastových kužeľových ozubených kolies – tvar zubov, náboj a možnosť mosadznej vložky.

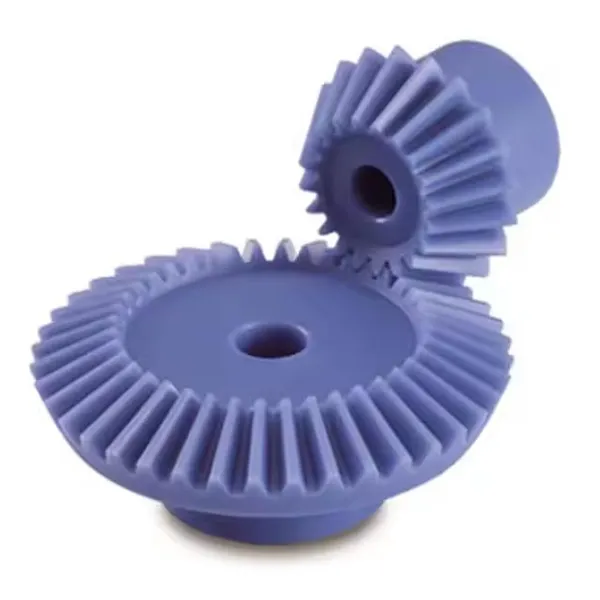

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Tvarované plastové kužeľové kolesá – tvar zubov a detaily náboja v celom rozsahu prevodových stupňov.

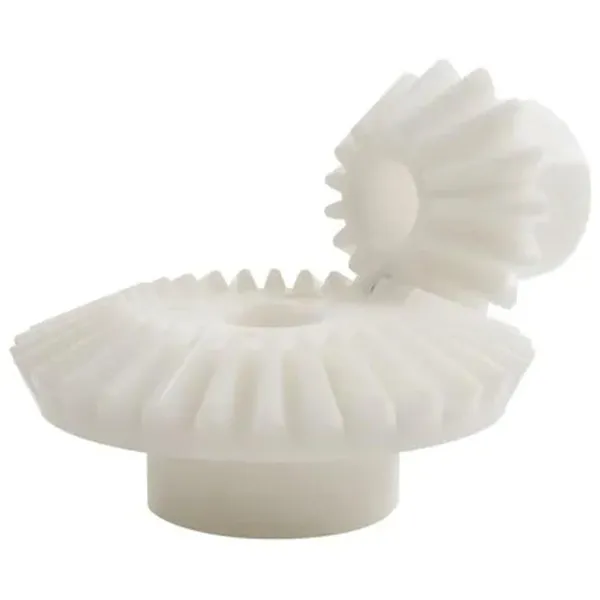

Plastic bevel gear pair in POM moulded for a right-angle drive
Pár kužeľových ozubených kolies POM pre pravouhlý pohon.

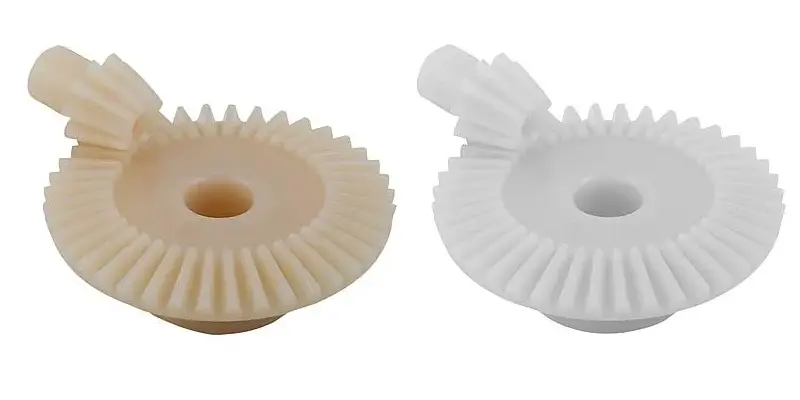

Plastic bevel gear set assembled and checked before packing
Súpravy ozubených kolies skontrolované pred balením na záber a vôľu.

Kľúčové výhody

  • Čisté polyméry odolné voči opotrebovaniuPOM a nylon odolávajú vlhkosti a širokému spektru chemikálií, takže ozubené koleso naďalej funguje vo vlhkom, umývanom alebo mierne korozívnom prostredí, kde by pokovované kovové ozubené koleso nakoniec korodovalo. Žiadne maľovanie, žiadne pokovovanie a žiadny olejový film na údržbu.
  • Presne tvarované zubyTvar zubov pochádza skôr z dutiny formy ako z frézy, takže spojenie zostáva pevné a konzistentné v celej dávke. Výsledkom je stabilné a tiché otáčanie – vlastnosť, ktorá je najdôležitejšia pri zariadeniach citlivých na hluk, ako sú kávovary a tlačiarne.
  • Zlomok hmotnosti kovuNízka hmotnosť znižuje zaťaženie hriadeľov a ložísk, znižuje zotrvačnosť, ktorú musí motor poháňať, a predlžuje životnosť batérie v prenosných a batériovo napájaných produktoch.
  • Pravouhlý pohon v kompaktnom obaleGeometria skosenia prenáša výkon o 90 stupňov bez potreby samostatného krytu prevodovky, vďaka čomu sú malé mechanizmy krátke a jednoducho sa montujú.
  • Prispôsobené vašej kresbeModul, počet zubov, priemer otvoru, rozmery náboja a náboja, pomer a trieda polyméru, to všetko je možné vyrobiť podľa požiadaviek. Ak sa štandardný diel v tabuľke hodí, povieme to a ušetríme vám náklady na nástroje.
  • Priama cena a kontrola z výrobyLisovanie, kontrola a balenie prebieha interne, takže neexistuje žiadna stredná rezerva a kvalitu kontroluje ten istý tím, ktorý diel vyrobil.

Aplikácie

Vďaka kombinácii nízkej hmotnosti, tichého chodu a odolnosti voči korózii sú plastové kužeľové prevody vhodné pre malé pravouhlé pohony vo viacerých produktových radách.

Inteligentné domáce zariadenia

Inteligentné závesové stroje sa otvárajú a zatvárajú ticho bez toho, aby rušili miestnosť, zatiaľ čo robotické vysávače používajú rovnaký pravouhlý pohon na stúpanie a otáčanie s nízkym príkonom a dlhou životnosťou.

Vybavenie kancelárie

Tlačiarne sa spoliehajú na konzistentný tvar zubov pri hladkom podávaní papiera a nízkej prevádzkovej hlučnosti a skartovačky využívajú chemickú odolnosť a odolnosť proti opotrebovaniu, aby si poradili so súvislým zaťažením papiera bez predčasného zlyhania.

Hračky a spotrebný tovar

Vozidlá na diaľkové ovládanie ťažia z nízkej hmotnosti, ktorá predlžuje životnosť batérie, zatiaľ čo polymér znáša pády a nárazy. Pre detské výrobky sú k dispozícii vhodné triedy materiálu.

Kávovary a malé spotrebiče

Pravouhlé pohony v uzavretých spotrebičoch bežia bez znečistenia okolitých častí mastnotou a tvarovaná sieťka udržuje nízku prevádzkovú hlučnosť v domácom prostredí.

Prístrojové vybavenie a malé akčné členy

Kompaktné 90-stupňové prevody v meracích a polohovacích mechanizmoch, kde sú výhodou nízka zotrvačnosť a nemagnetické, nehrdzavejúce časti.

Zákazkové stroje

Akýkoľvek malý pravouhlý pohon, kde by ste inak potrebovali kovový skosený pár, samostatné puzdro a mazací bod. Pošlite nákres a clo a poradíme s materiálom a pomerom.

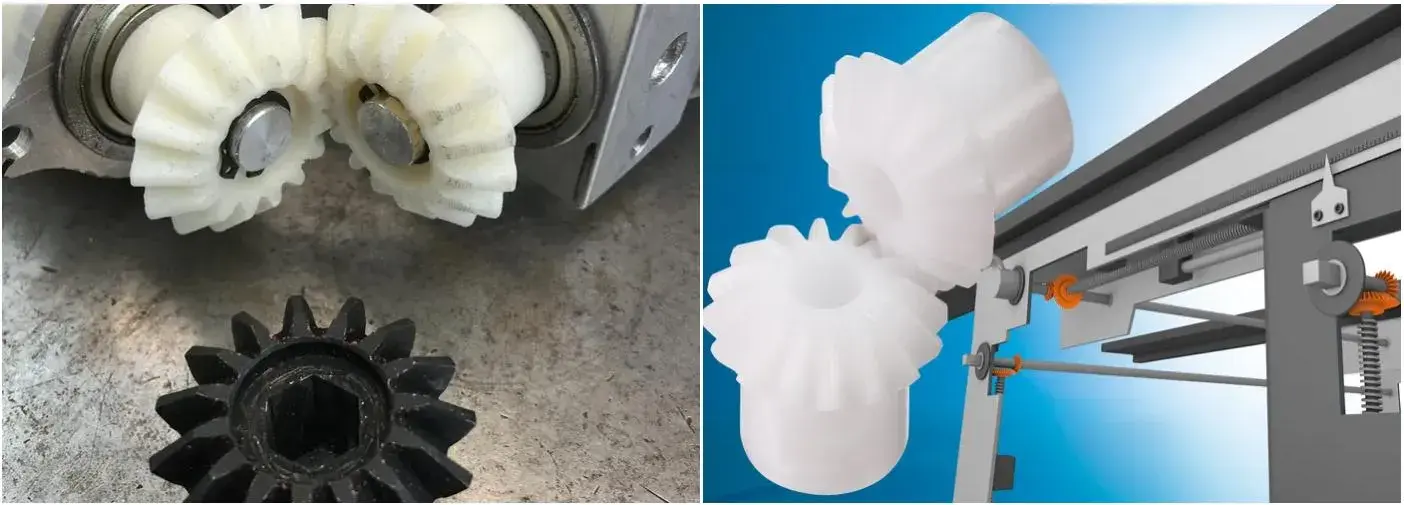

Plastic bevel gears used in smart home, office equipment and toy applications
Plastové kužeľové ozubené kolesá v prevádzke pre inteligentné domácnosti, kancelárske zariadenia a aplikácie spotrebných produktov.

Časté otázky kupujúcich

  • Môžete vyrobiť plastové kužeľové ozubené koleso podľa môjho výkresu alebo zo vzorky?áno. Pošlite rozmerový výkres alebo vzorový prevod s modulom, počtom zubov, prevodovým pomerom, vŕtaním a preferovaným materiálom. Potvrdíme, či existujúca štandardná súčiastka v tabuľke vyššie vyhovuje, alebo ponúkneme novú formu a môžeme dodať najskôr opracovaný prototyp, ak chcete overiť geometriu pred nástrojom.
  • Aký materiál si mám vybrať, POM alebo nylon?POM je obvyklou voľbou pre presné skosené páry, pretože je tuhý, má nízke trenie a rozmerovo stabilný pri vlhkosti, čo udržuje stredovú vzdialenosť a vôľu predvídateľnú. Nylon je tvrdší a lepšie absorbuje nárazy, ale absorbuje vlhkosť a mierne sa posúva v rozmeroch. Povedzte nám zaťaženie, rýchlosť a prostredie a my vám jeden odporučíme.
  • Sú ozubené kolesá dodávané ako pár?Kužeľový pár funguje správne iba s ozubeným kolesom, proti ktorému bol navrhnutý. Časti označené hviezdičkou (GB1M512* a GB1M512BS*) sa zhodujú iba so 60-zubovým prevodom a nie sú kompatibilné s inými prevodmi. Pre každé ďalšie číslo dielu nám pred objednávkou potvrďte zodpovedajúci diel a pár skontrolujeme.
  • Čo znamená prípona BS na čísle dielu?BS označuje mosadznú vložku a nastavovaciu skrutku, ktorá poskytuje pozitívne mechanické upevnenie k hriadeľu namiesto spoliehania sa na hladký lisovaný otvor. Je to obvyklá voľba tam, kde prevod znáša spätné zaťaženie alebo kde hriadeľ nesmie skĺznuť.
  • Aká je pracovná teplota a môžete dodať materiál s vyššou teplotou?Štandardný rozsah je -40 °C až +80 °C. Pre zariadenia, ktoré sú teplejšie, je možné uviesť materiály ako PEEK alebo PPS; povedzte nám nepretržitú prevádzkovú teplotu a my vám potvrdíme, čo aplikácia potrebuje.
  • Aké sú vaše dodacie lehoty a podmienky objednávky?Pošlite číslo dielu alebo výkres s požadovaným množstvom. Odpovedáme s cenou, prípadnou požiadavkou na náradie a dodacím termínom - zvyčajne do 24 hodín. Štandardné diely sa odosielajú z výrobného skladu; nové nástroje zodpovedajú potvrdenému výkresu.

Súvisiace produkty a ďalšie čítanie

Požiadajte o cenovú ponuku na plastové kužeľové ozubené koleso

Pošlite číslo dielu z vyššie uvedenej tabuľky alebo svoj vlastný výkres — modul, pomer, počet zubov, vŕtanie a množstvo. Potvrdíme montáž na párovacie zariadenie, poradíme s materiálom a odpovieme s cenou a dodacou dobou do 24 hodín.

Pošlite dopyt

* Pomery je potrebné objednať ako páry. Rozmery sa riadia referenčným výkresom v časti špecifikácie; pred objednávkou potvrďte konečný výkres oproti vašej zostave. Verzie mosadznej vložky a nastavovacej skrutky sú označené príponou BS.
