Riadenie traktora a zadné zdvíhacie hydraulické valce
  • Riadenie traktora a zadné zdvíhacie hydraulické valceRiadenie traktora a zadné zdvíhacie hydraulické valce
  • Riadenie traktora a zadné zdvíhacie hydraulické valceRiadenie traktora a zadné zdvíhacie hydraulické valce

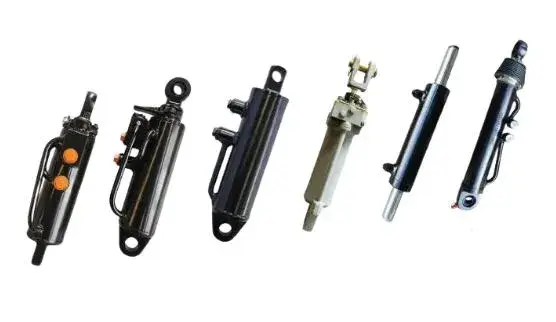

Riadenie traktora a zadné zdvíhacie hydraulické valce

Hydraulické valce riadenia traktora a zadného zdvíhania — 7 štandardných modelov pokrývajúcich vŕtanie 40–80 mm, tyč 20–35 mm, zdvih 120–200 mm a montážnu vzdialenosť 301–532 mm. Modely so zadným zdvihom zahŕňajú náhradu 800.55A.01 a ľavý/pravý pár pre dvojvalcové spojenia; modely riadenia prednej nápravy využívajú kratší zdvih pre rýchlejšiu odozvu kolies. Telesá valcov sú zo zosilnenej legovanej ocele s kalenou brúsenou tyčou a stieračom prachu pred hlavným tesnením. Pošlite svoj starý model valca alebo jeho vŕtanie, zdvih a montážnu vzdialenosť – potvrdíme vám zodpovedajúci model a do 24 hodín vám vrátime cenovú ponuku z výroby.

Výmena OEM · Poľnohospodárska hydraulika

Hydraulické valce riadenia traktora a zadného zdvíhania – 7 modelov, vŕtanie 40–80 mm, montáž 301–532 mm

Hydraulický valec traktora na poli zlyhá z jedného z troch dôvodov: vŕtanie je príliš malé na zdvíhanie zaťaženie, tesnenie tyče nemôže držať proti prachu a kalu, alebo montážna vzdialenosť nezodpovedá vášmu spojeniu už majú. Na tejto stránke je uvedených sedem štandardných modelov, ktoré pokrývajú riadenie prednej nápravy a zadné trojbodové zdvíhanie na bežných traktorových platformách, s otvorom, tyčou, zdvihom a montážnou vzdialenosťou pre každú z nich, aby ste mohli zodpovedať a výmena pred objednávkou.

7Štandardné modely
40 – 80 mmPriemer otvoru
20-35 mmPriemer tyče
120–200 mmMŕtvica
301–532 mmMontážna vzdialenosť
2Typy funkcií
VlastnéVývrt, zdvih, porty

Modelový stôl – otvor, tyč, zdvih a montážna vzdialenosť

Sedem štandardných modelov pre zadné zdvíhanie traktora a riadenie prednej nápravy
Model Vŕtanie (mm) Tyč (mm) Zdvih (mm) Montážna vzdialenosť (mm) Funkcia
HSG55/32×125-324 55 32 125 324 Zadný zdvíhací valec traktora (pár ľavý / pravý)
HSG63/32×125-324 63 32 125 324 Zadný zdvíhací valec traktora (pár ľavý / pravý)
HSG63/35×120-301 63 35 120 301 Zadný zdvíhací valec traktora (pár ľavý / pravý)
HSG80/32×200-532 80 32 200 532 800.55A.01 zadný zdvíhací valec
HSG40/20×175-323 40 20 175 323 Valec riadenia prednej nápravy traktora
HSG40/25×176-520 40 25 176 520 Valec riadenia prednej nápravy traktora
HSG50/30×175-465 50 30 175 465 Valec riadenia prednej nápravy traktora

Iné kombinácie vŕtania, tyče, zdvihu a montážnej vzdialenosti je možné vyrobiť podľa výkresu. Ak vaše prepojenie používa a iný priemer kolíka alebo uhol portu, pošlite rozmery a predtým potvrdíme zodpovedajúci valec výroby.

Súhrn špecifikácií podľa funkcie

Čo sa mení medzi zadným zdvihom a skupinami riadenia
Funkčná skupina Rozsah vŕtania Rod Range Rozsah zdvihu Typické použitie
Zadné zdvíhacie valce 55 – 80 mm 32 – 35 mm 120 – 200 mm Trojbodový záves, ťažký zdvih náradia, výmena 800.55A.01
Valce riadenia prednej nápravy 40 – 50 mm 20 – 30 mm 175 – 176 mm Hydrostatické riadenie na prednej náprave, tesné otáčanie na úvrati

Modely so zadným zdvihom používajú väčší otvor, pretože zdvíhacie bremeno sa počas prepravy prenáša na tyč valca. Modely riadenia využívajú menšie vŕtanie a dlhší zdvih, aby umožnili rýchlejšiu zmenu uhla kolesa pri nižšom prietoku.

Na čom záleží pri výmene valca traktora

01

Veľkosť otvoru určuje zdvíhaciu silu

Zdvíhacia sila je plocha otvoru vynásobená hydraulickým tlakom. Zadný zdvíhací valec s priemerom 55 mm a 80 mm vŕtaný valec pracujúci na tej istej hydraulike traktora nevytvára rovnakú zdvihovú kapacitu. Ak ste výmena opotrebovaného valca a náradie sa pomaly zdvíha, skontrolujte vŕtanie a rozmery tyče oproti tabuľke predtým, ako predpokladáte poruchu čerpadla. Thehydraulické valce traktorana stránke kategórie je uvedený širší rozsah, ak vášmu prepojeniu nevyhovuje žiadny zo siedmich modelov.

02

O životnosti rozhoduje povrch tyče a kvalita tesnenia

Traktorový valec pracuje s prachom, kalom a hnojivom v spreji. Tyč je prvým povrchom, ktorý trpí: akonáhle sa začnú objavovať jamky, okrajové tesnenie nemôže držať a olej steká okolo stierača. Tento valec používa tvrdené, uzemňovacia tyč s viacvrstvovým antikoróznym povlakom, spárovaná so stieračom prachu pred hlavným tesnením, takže abrazívne častice sa zastavia skôr, ako dosiahnu tesniaci okraj. Konkrétne pre stranu riadenia viď ahydraulický valec riadeniastránku.

03

Montážna vzdialenosť musí zodpovedať spojke, nie názvu modelu

Dva valce môžu zdieľať rovnaké vŕtanie a zdvih, ale používajú rôzne uzavreté stredy. Ak je montážna vzdialenosť je nesprávne, tiahlo nedosiahne plný zdvih alebo sa vysunie nadol skôr, ako sa náradie zdvihne. Stôl vyššie uvádza montážnu vzdialenosť pre každý model, pretože to je rozmer, ktorý rozhoduje o tom, či skrutky valca zapnuté. Pre zdvíhacie povinnosti nad rámec trojbodového závesu jehydraulický zdvíhací valecrozsah pokrýva dlhšie zdvihy a vyššiu tonáž.

04

Poloha portu a veľkosť kolíka sú body prispôsobenia

Keď je traktor starší alebo dovezený, pôvodný valec už nemusí byť dostupný. Port uhol, port závit, priemer čapu a šírku oka je možné upraviť tak, aby zodpovedali existujúcemu spojeniu, takže valec sedí bez úpravy traktora. Pošlite fotku alebo náčrt starého valca s vyznačenými rozmermi a my potvrdí, či je potrebný štandardný model alebo je potrebný upravený. Prehliadajte celéhydraulický valeckatalóg pre iné mobilné a poľnohospodárske aplikácie.

Kde sa tieto valce používajú

Zadné trojbodové zdvíhanie

Pluhy, brány, sejačky a lisy nesené na zadnom závese. Ľavý a pravý valec sa dodávajú ako pár, kde traktor používa dvojité zdvíhacie valce.

Riadenie prednej nápravy

Hydrostatické riadenie na traktoroch, ktoré používajú dvojčinný valec naprieč prednou nápravou. Kratší zdvih, rýchlejšia odozva, menší polomer otáčania na úvrati.

OEM výmena

Priama náhrada za 800.55A.01 a bežné čísla dielov série HSG. Montážna vzdialenosť a poloha portu pred odoslaním skontrolované oproti originálu.

Poľnohospodárske stavby na mieru

Špeciálne kombajny, postrekovače a nakladače, ktoré potrebujú neštandardný vývrt, zdvih alebo koniec tyče. Vyrábané do výkresu s rovnakou úpravou tesnenia a tyče.

Priraďte valec k svojmu traktoru

Pošlite číslo modelu alebo vŕtanie, tyč, zdvih a montážnu vzdialenosť od vášho starého valca. budeme potvrďte zodpovedajúci model, skontrolujte rozmery portu a kolíka a vráťte cenovú ponuku priamo z výroby – zvyčajne do 24 hodín. Vlastné vŕtanie a zdvih sú k dispozícii na požiadanie.
