Nylonové čelné ozubené kolesá

Raydafon vyrába vo vlastnej továrni v Ningbo v Číne zákazkové nylonové čelné ozubené kolesá v PA66, POM, UHMWPE, ABS, PTFE, PPS a PEEK. Moduly bežia od M1 do M12 a ďalej, presné triedy od DIN6 do DIN9, vyrobené podľa ISO, DIN, ANSI, JIS, BS alebo podľa vlastného výkresu. Vláknami vystužený PA66 poskytuje zhruba o 60 % dlhšiu životnosť ako štandardný nylon a prevody sú samomazné – bez mazacieho bodu, tichší chod a zlomok hmotnosti kovu. Prototypy je možné opracovať ešte pred tým, ako sa obrobia nástroje, a potom sa môžu presunúť do lisovania na objem. Dodacia lehota vzorky je 20 pracovných dní, hromadné 25 dní, platba T / T alebo L / C, ceny vzoriek od 2 USD do 100 USD v závislosti od veľkosti a materiálu. Typické použitie zahŕňa automatické riadiace stroje, manipuláciu s polovodičmi, lekárske vybavenie, solárne sledovače, obrábacie stroje a parkovacie systémy. Pošlite svoj výkres alebo vzorku na cenovú ponuku do 24 hodín.

Nylonové čelné ozubené kolesá – na mieru tvarované a opracované, M1 až M12

Raydafon vyrába nylonové čelné ozubené kolesá v PA, POM, UHMWPE, ABS, PTFE, PPS a PEEK pre pohony, ktoré vyžadujú tichý chod a žiadne mazanie. Moduly od M1 do M12 (a viac), presnosť podľa DIN6–DIN9, normy podľa ISO, DIN, ANSI, JIS a BS, vyrobené na základe výkresu alebo spätného inžinierstva z vašej vzorky.

Rozsah modulov
M1 – M12+
Materiály
PA / POM / PEEK…
Presná trieda
DIN6 – DIN9
Ukážka dodacej doby
20 pracovných dní
Hromadná dodacia lehota
25 dní
Platobné podmienky
T/T, L/C

Vlastné nylonové čelné ozubené kolesá - výrobca a dodávateľ v Číne

Raydafon vyrába nylonové čelné ozubené kolesá na objednávku vo svojej vlastnej dielni v Ningbo v Číne pre OEM výrobcov, ktorí potrebujú špecifický počet zubov, vŕtanie, náboj alebo materiál, a nie katalógový diel. Pošlite rozmerový výkres alebo vzorku ozubeného kolesa a my vám ho buď vyrežeme alebo vylisujeme, v kvalite polyméru, ktorá vyhovuje vášmu zaťaženiu, rýchlosti a prostrediu. Pretože sa zaoberáme lisovaním aj obrábaním, ten istý projekt môže začať s opracovaným prototypom a prejsť k lisovanej výrobnej časti, keď je geometria fixovaná – čo odstraňuje riziko spojené s nástrojmi z vašich prvých vzoriek.

Typickými kupujúcimi sú stavitelia automatických montážnych a riadiacich strojov, zariadení na manipuláciu s polovodičmi, lekárskych prístrojov, obrábacích strojov, parkovacích systémov a prepravných zariadení, kde samomazné ozubené koleso odstraňuje mazací bod z plánu údržby. Ak potrebujete rad plastových ozubených kolies, než samotné čelné ozubené koleso, pozrite si celýplastový prevodrozsah; ak clo presahuje polymér, kovčelné ozubené kolesopokrýva to linka z tej istej továrne.

Špecifikácie a dostupné možnosti

M1 – M12+Modelový rad (M4, M5, M8 a väčší na požiadanie)
DIN6 – DIN9Presné stupne
+60 %Životnosť s vláknami vystuženými PA66 v porovnaní so štandardným nylonom

Kompletná špecifikácia. Posuňte tabuľku nabok na mobilnom zariadení a prečítajte si každý riadok.

Položka Špecifikácia
Číslo modelu M1, M1,5, M2, M2,5, M3, M4, M5, M8, M12 atď.
Materiál PA (nylon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. K dispozícii sú vlákna PA66 a iné druhy plnené sklom.
Štandardné ISO, DIN, ANSI, JIS, BS a neštandardné / do výkresu
Presná trieda DIN6, DIN7, DIN8, DIN9
Výrobný proces Vstrekovanie pre objem; CNC obrábané z polymérového materiálu pre prototypy, malé série a veľkosti, kde nie je opodstatnené použitie nástrojov
Tolerancia Potvrdené podľa funkcie a procesu vo fáze cenovej ponuky; dosiahnuteľná tolerancia závisí od modulu, hrúbky steny, materiálu a od toho, či je diel lisovaný alebo obrábaný
Povrchová úprava Lisované, v bubne, leštené parou alebo pieskované; obrábané diely je možné dokončiť do výkresu
Dodatočné operácie Vývrt, drážka, náboj, otvor pre nastavovaciu skrutku, kovová vložka, preťahovanie náboja, montáž s hriadeľom
Balenie Igelitová taška + kartón, alebo drevené puzdro na väčšie množstvá a ťažké diely
Platobné podmienky T/T, L/C
Dodacia lehota výroby 20 pracovných dní pre vzorky, 25 dní pre hromadné objednávky
Vzorky Vzorový cenový rozsah 2–100 USD v závislosti od veľkosti a materiálu; vzorový expresný náklad zaplatený zákazníkom
Aplikácia Automatické riadiace stroje, polovodičový priemysel, všeobecné priemyselné stroje, lekárske vybavenie, solárne energetické zariadenia, obrábacie stroje, parkovacie systémy, vysokorýchlostné železničné a letecké dopravné zariadenia a podobne

Poznámka:kalenie, frézovanie, brúsenie, eloxovanie a zinkovanie sú procesy s kovovými prevodmi a nevzťahujú sa na polymérové ​​prevody. Ak nákres špecifikuje tieto úpravy, označíme ho a navrhneme ekvivalent polyméru – triedu plnenú sklom, tvarovanú povrchovú úpravu alebo opracovanú plastovú časť – pred uvedením cenovej ponuky.

Výber správneho polyméru pre vaše vybavenie

NAJBEŽNEJŠIE

PA / nylon 66

Pevný, odolný voči nárazom a prirodzene samomazný. Vláknami vystužený PA66 poskytuje zhruba o 60 % dlhšiu životnosť ako štandardný nylon, vďaka čomu je predvolený pre pohony montážnych liniek a zariadení. Absorbuje vlhkosť, takže umožňuje mierny pohyb rozmerov vo vlhkom prostredí.

POM

Tuhšie a rozmerovo stabilnejšie ako nylon pri vlhkosti, s nízkym trením a vynikajúcou opracovateľnosťou. Lepšia voľba, kde stredová vzdialenosť a vôľa musia zostať predvídateľné a kde je ozubené koleso skôr obrobené ako lisované.

PEEK / PPS

Vysokoteplotné, vysokopevnostné technické polyméry pre použitie pri zvýšených teplotách alebo chemicky agresívne — polovodičové nástroje, sterilizačné cykly a pohony, ktoré vidia rozpúšťadlá alebo horúcu vodu. Vyššie náklady na materiál, preto špecifikujte len tam, kde to vyžaduje povinnosť.

UHMWPE / PTFE / ABS

UHMWPE a PTFE pre veľmi nízke trenie a klzný kontakt; ABS, kde na cene a vzhľade záleží viac ako na nosnosti. Známku vám odporučíme po kontrole vášho zaťaženia, rýchlosti a prostredia.

Detail produktu

Fotografie našej výroby nylonových čelných ozubených kolies – hotové ozubené kolesá, tvar zubov a detail otvoru.

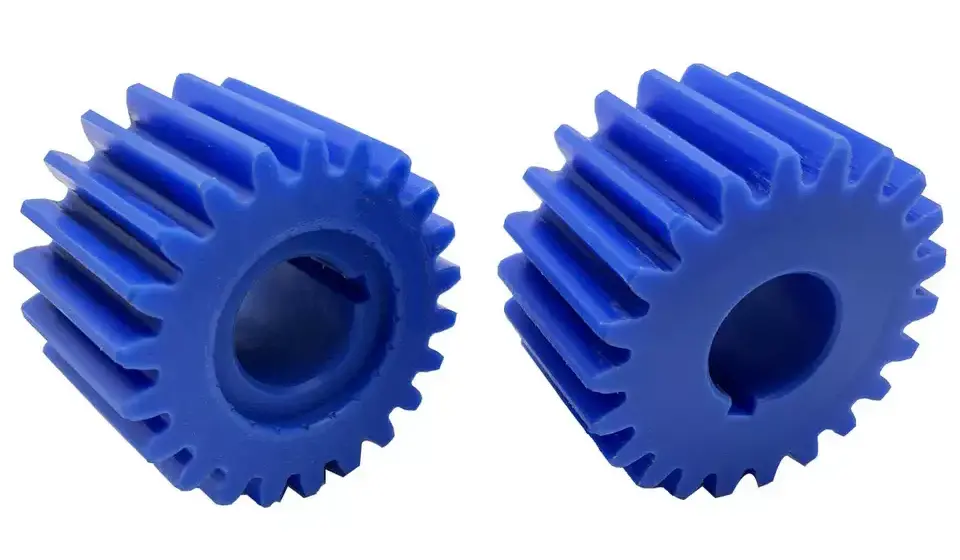

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Nylonové čelné ozubené kolesá – tvar zubov, náboj a detail otvoru.
Custom nylon spur gear with precision bore produced to customer drawing
Vlastné nylonové čelné ozubené koleso opracované a dokončené do výkresu.
Nylon spur gear set assembled and inspected before packing
Súpravy ozubených kolies skontrolované a zmontované pred balením.
Nylon spur gears in different modules and materials ready for shipment
Rôzne moduly a triedy polymérov vyrábané pre toho istého zákazníka.
Nylon spur gear dimensional inspection before dispatch
Rozmerová kontrola pred odoslaním.

Kľúčové výhody

  • Samomazné, bez mazacieho boduBez mazacieho filmu, ktorý by sa mal udržiavať, ozubené koleso odstráni z vášho dizajnu olejovú komoru, tesnenia a opakujúcu sa servisnú úlohu. Tlačiarne, dávkovače a kancelárske vybavenie bežia niekoľko mesiacov každodenného používania bez odporu alebo hluku, ktorý vytvára suchý kovový pár ozubených kolies.
  • Tichý materiálom a geometriouPolymér tlmí vibrácie namiesto zvonenia ako oceľ a vláknami vystužené triedy držia tvar zubov dostatočne dobre, aby udržali sieť po celej dávke tichú. Dielenské a kancelárske zariadenia vidia po prepnutí z kovových prevodov zreteľný pokles hluku.
  • Noste život za hranicami bežného plastuVláknami vystužený PA66 poskytuje zhruba o 60 % dlhšiu životnosť ako štandardný nylon, takže ozubené koleso, ktoré bolo predtým potrebné vymeniť, môže prejsť rozšíreným vysokofrekvenčným zaťažením na montážnej linke so zanedbateľnou stratou povrchu zubov.
  • Odolnosť voči korózii a chemikáliámNylon nehrdzavie a znáša vlhké, mierne kyslé a mierne zásadité prostredie, plus množstvo čistiacich prostriedkov. Vďaka tomu je vhodný do umývacích priestorov a vonkajšieho vybavenia, kde by sa pokovované kovové ozubené koleso nakoniec pokazilo.
  • Zlomok hmotnosti kovuNízka hmotnosť znižuje zotrvačnosť poháňaných častí, čo je dôležité pre ručné zariadenia, drony, ľahké ovládače a akýkoľvek mechanizmus, kde každý gram ovplyvňuje životnosť batérie alebo manipuláciu.
  • Prototyp na výrobu pod jednou strechouObrobené prototypy vám umožňujú overiť geometriu predtým, ako sa pustíte do výroby nástrojov, a potom tá istá dielňa presunie diel do lisovania kvôli objemu. Ponechávate si jedného dodávateľa, jednu referenciu tolerancie a jednu inšpekčnú normu.
  • Flexibilné materiály a normySedem rodín polymérov a päť štandardov prevodov (ISO, DIN, ANSI, JIS, BS) znamená, že rovnaký výkres možno vyrobiť v kvalite, ktorú vaša aplikácia skutočne potrebuje, a nie v jednej triede, ktorú má dodávateľ na sklade.
  • Priame stanovovanie cien podľa objemu vo výrobeLisovanie, obrábanie, kontrola a balenie sú všetky interné, takže medzi vami a výrobou neexistuje žiadna obchodná marža a jednotkové náklady predvídateľne klesajú so zvyšujúcim sa množstvom.

Nylon vs kovové čelné ozubené kolesá: Keď je plast tou správnou voľbou

Nylonové čelné ozubené koleso nie je slabšou náhradou za oceľové – ide o iné konštrukčné rozhodnutie. Plast víťazí tam, kde je zaťaženie mierne, rýchlosť je dostatočne vysoká na to, aby na hlučnosti záležalo, a mazanie je drahé alebo sa nedá udržiavať. Stráca sa tam, kde je krútiaci moment vysoký, teplota je udržiavaná nad limitom polyméru alebo prevádzka zahŕňa nepretržitý náraz, ktorý by deformoval zuby.

Vyberte si nylonTichý chod, žiadne mazanie, nízka hmotnosť, odolnosť proti korózii, mierne zaťaženie
Vyberte si kovVysoký krútiaci moment, zvýšená teplota, silný náraz, tesná tolerancia pri veľkom module
Vyberte si obojePlastové ozubenie zaberajúce s oceľovým pastorkom – bežné tiché párovanie s nízkym opotrebením

V praxi je najodolnejším usporiadaním často nylonové ozubené koleso bežiace proti oceľovému alebo mosadznému pastorku: polymér sa opotrebováva prednostne pred kovom, sieťka zostáva tichá a kovová časť nesie vyššie namáhanie. Povedzte nám materiál ozubeného kolesa a my vám poradíme s vôľou a toleranciou stredovej vzdialenosti, pretože plast a kov sa rozťahujú rôznymi rýchlosťami.

Aplikácie

  • Automatické riadiace strojeMontážne a indexovacie pohony
  • Polovodičový priemyselManipulačné a polohovacie mechanizmy
  • Všeobecné priemyselné strojeDopravníky a stupne redukcie svetla
  • Lekárske vybavenieČisté pohony bez mazania
  • Zariadenia na solárnu energiuPrevodovka sledovača a ovládača
  • Obrábacie strojePodávacie a nastavovacie mechanizmy
  • Parkovacie systémyPohony závor a brán
  • Vysokorýchlostné železničné a letecké zariadeniaVnútorné a pomocné mechanizmy

Ohlasy zákazníkov

DavidPowerTech Machinery, Austrália — diely prevodovky na montážnej linke

Výmena dielov prevodovky na našej montážnej linke bola procesom pokus-omyl; skoršie prevody od iných dodávateľov boli buď hlučné, alebo sa rýchlo opotrebovávali. Skúšobne sme si objednali tieto nylonové čelné ozubené kolesá a rozdiel bol okamžitý — dielňa sa stala citeľne tichšou a po viac ako dvoch mesiacoch intenzívneho chodu nevykazujú povrchy zubov takmer žiadne opotrebovanie. Čo vyniklo nad produktom, bol proces: naše otázky týkajúce sa materiálu boli podrobne zodpovedané, so zásielkou prišla inšpekčná správa a keď silný dážď ohrozoval dodávku, kontaktovali prepravcu a preusporiadali to tak, aby prevody dorazili neporušené.

MichaelProjekt modernizácie zariadenia

Keď som upgradoval svoje vybavenie, porovnal som veľa dodávateľov zariadení a vybral som si Raydafon. Hotové ozubené kolesá presne zodpovedali výkresu, s čistým profilom zubov a bez blesku a po inštalácii stroj bežal stabilne s výrazne menšími vibráciami. Mal som obavy, či vydrží nylon, ale po viac ako mesiaci intenzívneho používania nie je vôbec žiadna deformácia. Dokonca aj neskoré otázky boli zodpovedané rýchlo, čo ma presvedčilo, aby som s nimi zostal.

LisaŠtúdiové vybavenie, malé mechanizmy

Dlho som potreboval zodpovedajúce zariadenia pre malé zariadenia v mojom štúdiu a porovnával som možnosti online. Bol som mierne nervózny, pretože cena bola nižšia ako pri niektorých značkách, ale diely prišli s hladkým povrchom, bez otrepov a pravidelným tvarom zubov a inštalácia prebehla bez akýchkoľvek problémov s montážou. Pri používaní sa hluk zariadenia zreteľne znížil a zariadenie bežalo nepretržite viac ako desať dní bez opotrebenia alebo zaseknutia.

Časté otázky kupujúcich

  • Môžete vyrobiť nylonové ozubené koleso podľa môjho výkresu alebo zo vzorky?áno. Zašlite rozmerový výkres alebo vzorový prevod s modulom, počtom zubov, otvorom, šírkou čela a triedou materiálu. Potvrdíme, či sa diel hodí na lisovanie alebo obrábanie, uvádzame oboje, ak je to relevantné, a dokážeme vyrobiť opracovaný prototyp pred tým, ako sa zaviaže akékoľvek náradie.
  • Aký materiál si mám vybrať — PA, POM alebo PEEK?PA (nylon 66) je univerzálna voľba a vláknami vystužený PA66 poskytuje zhruba o 60 % dlhšiu životnosť ako štandardný nylon. POM vyhovuje aplikáciám, kde na rozmerovej stabilite a kontrole vôle záleží viac ako na tolerancii nárazu. PEEK alebo PPS sú určené pre zvýšenú teplotu alebo chemicky agresívne použitie. Povedzte nám zaťaženie, rýchlosť a prostredie a my vám jeden odporučíme.
  • Akú toleranciu môžete dodržať na plastovom prevode?Závisí to od vlastnosti, modulu, hrúbky steny, materiálu a od toho, či je diel lisovaný alebo obrábaný – opracované diely majú užšie tolerancie ako lisované. Uveďte stredovú vzdialenosť a vôľu vašich montážnych potrieb a my vám pred cenovou ponukou potvrdíme, čo je možné dosiahnuť.
  • Potrebuje prevodovka mazanie?Nie v bežnej službe; nylon a POM sú samomazné. Pri vysokorýchlostnej alebo vysoko zaťaženej nepretržitej prevádzke môže malé množstvo kompatibilného maziva predĺžiť životnosť a povieme to vo fáze cenovej ponuky, ak z toho bude mať prospech vaša povinnosť.
  • Aké sú vaše vzorky, dodacia lehota a platobné podmienky?Ceny vzoriek sa pohybujú od 2 USD do 100 USD v závislosti od veľkosti a materiálu, pričom expresné prepravné hradí zákazník. Dodacia lehota vzorky je 20 pracovných dní a hromadná výroba je 25 dní. Platobné podmienky sú T / T alebo L / C a balenie je plastové vrecko plus kartón alebo drevené puzdro pre väčšie množstvá.
  • Môžete dodať zodpovedajúci pastorok aj nylonový prevod?áno. Dodanie oboch polovíc pletiva z jednej dielne znamená, že vôľa, stredová vzdialenosť a tvar zubov sa zhodujú vo fáze návrhu a nie sú upravované na mieste. Pošlite nám nákres páru, prípadne zaťaženie a pomer, ktorý potrebujete, a my vám obe časti zacitujeme.

Súvisiace produkty a ďalšie čítanie

Požiadajte o cenovú ponuku na nylonové čelné ozubené koleso

Pošlite modul, počet zubov, vŕtanie, čelnú šírku, triedu materiálu a množstvo – alebo výkres alebo vzorku dielu. Potvrdzujeme lisovanú alebo strojovú výrobu, toleranciu a cenu a odpovedáme do 24 hodín.

Pošlite dopyt

* Údaje o životnosti, tolerancii a dodacej dobe sa vzťahujú na štandardné výrobné podmienky a potvrdené výkresy. Druh materiálu, tolerancia na zmenu rozmerov v dôsledku vlhkosti a materiál ozubeného kolesa by mali byť dohodnuté pred objednávkou.
