Ako podmienky zaťaženia ovplyvňujú dlhodobú spoľahlivosť jednotiek so závitovkovou prevodovkou?

Počas dvoch desaťročí v odvetví prenosu energie bola od inžinierov a manažérov závodov opakovaná otázka: ako podmienky zaťaženia ovplyvňujú dlhodobú spoľahlivosť jednotiek so závitovkovou prevodovkou? Odpoveď je základom pre životnosť systému a celkové náklady na vlastníctvo. V spoločnosti Raydafon Technology Group Co., Limited, náš inžiniersky tím vyčlenil značné zdroje na pochopenie tohto presného vzťahu prostredníctvom prísneho testovania v našej továrni a analýze v teréne. Profil zaťaženia, s ktorým sa prevodovka stretáva, nie je len špecifikáciou v údajovom liste; je to definujúci príbeh jeho prevádzkového života. Ašneková prevodovkaje cenený pre svoje kompaktné násobenie krútiaceho momentu s vysokým pomerom, samosvornosť a hladký chod.

Vďaka jedinečnému klznému kontaktu medzi závitovkou a kolesom je však obzvlášť citlivý na to, ako sa v priebehu času vyvíja zaťaženie. Nepochopenie alebo podcenenie podmienok zaťaženia – či už ide o nárazy, preťaženie alebo nesprávnu montáž – je hlavným vinníkom predčasného opotrebovania, straty účinnosti a katastrofálneho zlyhania. Tento hlboký ponor skúma mechaniku, ktorá stojí za opotrebovaním spôsobeným záťažou, načrtáva konštruovanú odozvu nášho produktu a poskytuje rámec pre maximalizáciu životnosti vašej prevodovky, čím zaisťuje, že investície do našich komponentov prinášajú desaťročia spoľahlivého výkonu.

---

Obsah

• Aký je vzťah medzi zaťažením a mechanizmami opotrebovania v šnekovej prevodovke?
• Ako naša konštrukcia šnekovej prevodovky zmierňuje nepriaznivé účinky zaťaženia?
• Aké sú kľúčové parametre zaťaženia, ktoré musia inžinieri vypočítať pre spoľahlivosť?
• Ako môže správna údržba a montáž pôsobiť proti opotrebovaniu súvisiacemu so záťažou?
• Zhrnutie: Zabezpečenie dlhodobej spoľahlivosti prostredníctvom uvedomenia si zaťaženia
• Často kladené otázky (FAQ)

---

Aký je vzťah medzi zaťažením a mechanizmami opotrebovania v šnekovej prevodovke?

Dlhodobá spoľahlivosť akejkoľvek závitovkovej prevodovky je priamou funkciou cyklov namáhania pôsobiacich na jej vnútorné komponenty. Na rozdiel od čelných ozubených kolies s primárne valivým kontaktom sa závitovka a koleso zapájajú do značnej klznej činnosti. Toto klzné trenie vytvára teplo a je pôvodcom väčšiny javov opotrebovania. Podmienky zaťaženia priamo zosilňujú tieto účinky. Poďme si rozobrať primárne mechanizmy opotrebovania umocnené záťažou. Aby sme to však úplne pochopili, musíme najprv zmapovať celú cestu stresu od aplikácie po zlyhanie.

Cesta stresu: Od aplikovanej záťaže po zlyhanie komponentu

Keď je na výstupný hriadeľ kladený externý krútiaci moment, iniciuje to zložitý reťazec mechanických reakcií vo vnútrišneková prevodovka. Toto nie je jednoduchá páková akcia. Cesta je rozhodujúca pre diagnostiku porúch a navrhovanie odolnosti.

• Krok 1: Konverzia krútiaceho momentu a kontaktný tlak.Vstupný krútiaci moment na závitovke sa premieňa na silu kolmú na bok zuba závitovkového kolesa. Táto sila vydelená okamžitou kontaktnou plochou (úzka elipsa pozdĺž zuba) vytváraHertzovský kontaktný tlak. Tento tlak môže dosiahnuť mimoriadne vysoké úrovne, často presahujúci 100 000 PSI v kompaktných jednotkách.
• Krok 2: Generovanie podpovrchového napäťového poľa.Tento intenzívny povrchový tlak vytvára pod povrchom trojosové pole napätia. Maximálne šmykové napätie sa nevyskytuje na povrchu, ale mierne pod ním. Táto podpovrchová oblasť je miestom, kde vznikajú únavové trhliny pri cyklickom zaťažovaní.
• Krok 3: Generovanie trecieho tepla.Súčasne posuvný pohyb závitovky proti kolesu premieňa časť prenášaného výkonu na trecie teplo. Rýchlosť tvorby tepla je úmerná zaťaženiu, rýchlosti sklzu a koeficientu trenia.
• Krok 4: Stres mazacieho filmu.Mazací film oddeľujúci kovové povrchy je vystavený extrémnemu tlaku (EP). Viskozita filmu pod týmto tlakom na chvíľu stúpne, ale prvoradá je jeho integrita. Preťaženie môže spôsobiť zrútenie fólie.
• Krok 5: Prenos stresu na nosnú konštrukciu.Sily sa nakoniec prenášajú do skrine prevodovky cez ložiská a hriadele. Vychýlenie puzdra pri zaťažení môže vychýliť celú sieť, čím sa katastrofálne zmení dráha napätia.

Komplexná tabuľka mechanizmov opotrebovania a ich spúšťačov zaťaženia

Mechanizmus opotrebovania	Primárny spúšťač zaťaženia	Fyzikálny proces a symptómy	Dlhodobý vplyv na spoľahlivosť
Abrazívne opotrebenie	Trvalé preťaženie; Kontaminované mazivo pri zaťažení	Tvrdé častice alebo drsnosti sú vtláčané do mäkkého materiálu kotúča (bronz), mikrorezný a orací materiál preč. Vedie k leštenému, ryhovanému vzhľadu, zvýšenej vôli a bronzovým časticiam v oleji.	Postupná strata presnosti profilu zubov. Znížený kontaktný pomer vedie k vyššiemu namáhaniu zostávajúceho profilu, čo urýchľuje následné fázy opotrebovania. Primárna príčina poklesu účinnosti v priebehu času.
Opotrebenie lepidla (odieranie)	akútne šokové zaťaženie; Silné preťaženie; Hladované mazanie pri zaťažení	EP mazací film je pretrhnutý, čo spôsobuje lokálne zváranie nerovností závitovky a kolesa. Tieto zvary sa okamžite odrežú a odtrhnú materiál od mäkšieho kotúča. Viditeľné ako drsné, roztrhané povrchy a silné sfarbenie.	Často katastrofický režim rýchleho zlyhania. Môže zničiť súpravu v priebehu niekoľkých minút alebo hodín od udalosti preťaženia. Predstavuje úplný rozpis navrhnutého režimu mazania.
Povrchová únava (výrastky)	Vysokocyklové únavové zaťaženie; Opakujúce sa vrcholy preťaženia	Podpovrchové šmykové napätia spôsobené cyklickým kontaktným tlakom spôsobujú iniciáciu mikrotrhlín. Trhliny sa šíria na povrch a uvoľňujú malé jamky. Zobrazuje sa ako malé krátery, zvyčajne v blízkosti čiary ihriska. Počuteľné ako zvyšujúci sa hluk pri prevádzke.	Progresívne poškodenie, ktoré sa zhoršuje, pretože jamky vytvárajú koncentrátory stresu pre ďalšiu tvorbu jamiek. V konečnom dôsledku to vedie k vzniku makro-jamkovej a odlupovacej časti, kde sa oddeľujú veľké vločky materiálu, čo spôsobuje vibrácie a potenciálne zadretie.
Termomechanické opotrebenie	Trvalo vysoké zaťaženie vedúce k chronickému prehrievaniu	Nadmerné teplo trením zmäkčuje materiál závitovkového kolesa, čím sa znižuje jeho medza klzu. Zaťaženie potom spôsobí plastický tok bronzu a deformuje profil zubov. Často sprevádzané karbonizáciou oleja a poruchou tesnenia.	Základná degradácia materiálu. Geometria ozubeného kolesa je trvalo zmenená, čo vedie k nesúosovosti, nerovnomernému rozdeleniu zaťaženia a rýchlemu prechodu do iných režimov porúch. Obnova je nemožná; je potrebná výmena.
Trpenie a falošné brinellovanie (ložiská)	statické preťaženie; Vibrácie pri zaťažení; Nesprávne montážne zaťaženie	Oscilačný mikropohyb medzi ložiskovými dráhami a valivými prvkami pri silnom statickom zaťažení alebo vibráciách vytvára úlomky opotrebovania. Zobrazuje sa ako vyleptané vzory alebo vrúbky na obežných dráhach aj bez rotácie.	Predčasná porucha ložiska, ktorá sekundárne umožňuje nesúososť hriadeľa. Toto nesúosenie potom vyvoláva nerovnomerné, vysoké namáhanie záberu ozubeného kolesa, čím vzniká dvojbodový scenár zlyhania.

Úloha záťažového spektra a pracovného cyklu

Reálne zaťaženie je zriedka konštantné. Pochopenie spektra zaťaženia – rozloženia rôznych úrovní zaťaženia v čase – je rozhodujúce pre predpovedanie životnosti. Naša továrenská analýza v Raydafon Technology Group Co., Limited používa na posúdenie Minerovo pravidlo kumulatívneho únavového poškodenia.

• Nepretržitá prevádzka pri menovitom zaťažení:Základná línia. Opotrebenie postupuje predvídateľne na základe mazania a zarovnania. Životnosť je daná postupným hromadením únavy povrchu.
• Prerušovaná prevádzka s častým štartom a zastavením:Štarty s vysokou zotrvačnosťou aplikujú momentálne špičkové zaťaženie niekoľkonásobne vyššie ako krútiaci moment. Každý štart predstavuje mini-šokovú záťaž, urýchľujúcu opotrebenie lepidla a únavu. Naše testovanie ukazuje, že to môže znížiť životnosť o 40 – 60 % v porovnaní s nepretržitou prevádzkou, ak sa to nezohľadní pri dimenzovaní.
• Variabilné zaťaženie (napr. dopravník s meniacou sa hmotnosťou materiálu):Kolísavé zaťaženie vytvára rôznu amplitúdu napätia. To je škodlivejšie ako konštantné stredné zaťaženie rovnakej priemernej hodnoty v dôsledku únavového efektu. Frekvencia a amplitúda výkyvov sú kľúčové údaje, ktoré požadujeme od klientov.
• Cúvanie:Zaťaženie aplikované v oboch smeroch otáčania eliminuje dobu "odpočinku" pre kontaktný povrch na jednej strane zuba, čím sa efektívne zdvojnásobia cykly namáhania. Vyzýva tiež mazací systém na rovnakú ochranu oboch bokov.

V našej továrni v Raydafon Technology Group Co., Limited, simulujeme tieto presné spektrá. Naše prototypy šnekových prevodoviek podrobujeme naprogramovaným cyklom únavy, ktoré zopakujú roky prevádzky v priebehu niekoľkých týždňov. To nám umožňuje identifikovať presnú hranicu zaťaženia, pri ktorej mechanizmy opotrebovania prechádzajú z neškodných na deštruktívne, a navrhnúť naše štandardné jednotky s bezpečnou prevádzkovou rezervou hlboko pod touto hranicou.

Tieto empirické údaje sú základným kameňom nášho zabezpečenia spoľahlivosti, transformujúc abstraktný pojem „záťaž“ na kvantifikovateľný konštrukčný parameter pre každú nami vyrábanú závitovkovú prevodovku. Cieľom je zabezpečiť, aby naše jednotky nielen prežili menovité zaťaženie, ale boli skutočne odolné voči nepredvídateľnej histórii záťaže priemyselných aplikácií, kde preťaženie nie je otázkou „ak“, ale „kedy“.

---

Ako naša konštrukcia šnekovej prevodovky zmierňuje nepriaznivé účinky zaťaženia?

V spoločnosti Raydafon Technology Group Co., Limited je naša filozofia dizajnu proaktívna: naše jednotky šnekových prevodoviek konštruujeme nielen pre statickú zaťažiteľnosť, ale aj pre dynamickú a často drsnú realitu životnosti aplikácie. Každý výber materiálu, geometrický výpočet a montážny proces sú optimalizované tak, aby odolali vyššie opísaným mechanizmom opotrebovania súvisiacim so zaťažením. Tu je rozpis našich kľúčových dizajnových a výrobných stratégií, rozšírený tak, aby ukázal hĺbku nášho prístupu.

Materiálové inžinierstvo a metalurgická obrana

Naša obrana proti záťaži začína na atómovej úrovni. Párovanie materiálov je prvou a najdôležitejšou bariérou.

• Špecifikácia šneku (vstupného hriadeľa):
  • Materiál jadra:Používame cementačné ocele ako 20MnCr5 alebo 16MnCr5. Tieto poskytujú húževnaté, tvárne jadro, ktoré vydrží ohybové a torzné zaťaženie bez krehkého lomu.
  • Povrchová úprava:Závitovky sú nauhličované alebo karbonitridované do hĺbky 0,5 – 1,2 mm (v závislosti od modulu), potom sú presne brúsené. To vytvára extrémne tvrdý povrch (58-62 HRC), ktorý odoláva oderu a adhéznemu opotrebovaniu.
  • Dokončenie:Po brúsení používame procesy superfinišovania alebo leštenia, aby sme dosiahli drsnosť povrchu (Ra) lepšiu ako 0,4 μm. Hladší povrch priamo znižuje koeficient trenia, čím sa znižuje teplo vznikajúce pri trení pri zaťažení a zlepšuje sa tvorba mazacieho filmu.
• Špecifikácia šnekového kolesa:
• Zloženie zliatiny:Používame prémiový priebežne odlievaný fosforový bronz (CuSn12). Prísne kontrolujeme obsah cínu (11-13%) a hladiny fosforu, aby sme optimalizovali pevnosť, tvrdosť a zlievateľnosť. Stopové prvky ako nikel môžu byť pridané na zlepšenie štruktúry zŕn.
• Výrobný proces:Na výrobu polotovarov s hustou, neporéznou a homogénnou štruktúrou zrna využívame odstredivé liatie alebo plynulé liatie. Tým sa eliminujú vnútorné slabiny, ktoré by sa mohli stať bodmi iniciácie trhlín pri cyklickom zaťažení.
• Obrábanie a kontrola kvality:Každé koleso je opracované na CNC odvalovacích strojoch. Vykonávame 100% rozmerové kontroly a používame testovanie prieniku farbiva na kritických sériách, aby sme sa uistili, že v oblasti koreňa zuba, v zóne najvyššieho ohybového napätia, nie sú prítomné žiadne chyby odliatku.

Geometrická optimalizácia pre vynikajúce rozloženie zaťaženia

Presná geometria zaisťuje čo najrovnomernejšie rozdelenie záťaže, čím sa predchádza deštruktívnym koncentráciám napätia.

• Úprava profilu zubov (odľahčenie špičky a koreňa):Ideálny evolventný profil zámerne upravujeme. Mierne odľahčíme materiál na špičke a koreni zuba šnekového kolesa. To zabraňuje kontaktu s okrajmi počas vstupu a výstupu siete v podmienkach vychýlenia alebo nesprávneho vyrovnania - bežná realita pri vysokom zaťažení. To zaisťuje, že zaťaženie je prenášané cez robustnú strednú časť zuba.
• Optimalizácia uhla nábehu a uhla tlaku:Uhol nábehu šneku sa počíta nielen pre pomer, ale aj pre účinnosť a nosnosť. Väčší uhol nábehu zlepšuje účinnosť, ale môže znížiť tendenciu k samosvornosti. Vyvažujeme ich na základe aplikácie. Náš štandardný tlakový uhol je zvyčajne 20° alebo 25°. Väčší tlakový uhol posilňuje koreň zuba (lepšia pevnosť v ohybe), ale mierne zvyšuje zaťaženie ložísk. Vyberáme optimálny uhol pre triedu krútiaceho momentu jednotky.
• Analýza a optimalizácia kontaktných vzorov:Počas fázy prototypu vykonávame podrobné testy kontaktných vzorov s použitím pruskej modrej alebo modernej digitálnej tlakovej fólie. Upravujeme nastavenia varnej dosky a zarovnanie, aby sme dosiahli vycentrovaný, podlhovastý kontaktný vzor, ​​ktorý pri zaťažení pokrýva 60 – 80 % boku zuba. Dokonalý vyložený vzor nemá zmysel; optimalizujeme pre vzor pri návrhovom zaťažení.

Dizajnový aspekt	Naša špecifikácia a proces	Technická výhoda pre manipuláciu s nákladom	Ako to zmierňuje špecifické opotrebenie
Materiál a ošetrenie červov	Povrchovo kalená oceľ (napr. 20MnCr5), nauhličená do hĺbky 0,8 mm, tvrdosť 60±2 HRC, prehladená na Ra ≤0,4μm.	Extrémna tvrdosť povrchu odoláva oderu; pevné jadro zabraňuje poruche hriadeľa pri rázovom zaťažení; hladký povrch znižuje trecie teplo.	Priamo bojuje proti abrazívnemu a adhéznemu opotrebovaniu. Znižuje koeficient trenia, kľúčovú premennú v rovnici tvorby tepla (Q ∝ μ * Záťaž * Rýchlosť).
Materiál šnekového kolesa	Kontinuálne odlievaný fosforový bronz CuSn12, odstredivo odlievaný pre hustotu, tvrdosť 90-110 HB.	Optimálna rovnováha pevnosti a prispôsobivosti. Mäkší bronz dokáže vložiť drobné abrazíva a prispôsobiť sa profilu červa pri zaťažení, čím sa zlepší kontakt.	Poskytuje prirodzenú lubricitu. Jeho prispôsobivosť pomáha rovnomernejšie rozložiť zaťaženie aj pri miernom vychýlení, čím sa znižuje riziko vzniku jamiek.
Bytový dizajn	GG30 Liatina, rebrovanie optimalizované analýzou konečných prvkov (FEA), opracované montážne povrchy a zarovnanie otvorov v jedinom nastavení.	Maximálna tuhosť minimalizuje vychýlenie pri veľkom priečnom zaťažení. Udržuje presné zarovnanie hriadeľa, čo je rozhodujúce pre rovnomerné rozloženie zaťaženia po celej ploche zuba.	Zabraňuje zaťaženiu hrán spôsobenému ohybom krytu. Zaťaženie hrán vytvára lokalizovaný vysoký kontaktný tlak, čo je priama príčina predčasného vzniku jamiek a odlupovania.
Ložiskový systém	Výstupný hriadeľ: Párové kuželíkové ložiská, predpäté. Vstupný hriadeľ: Guličkové ložiská s hlbokou drážkou + axiálne ložiská. Všetky ložiská majú vôľu C3 pre priemyselné teplotné rozsahy.	Kužeľové valce zvládajú súčasne vysoké radiálne a axiálne zaťaženie. Predpätie eliminuje vnútornú vôľu, čím sa znižuje vôľa hriadeľa pri rôznych smeroch zaťaženia.	Zabraňuje vychýleniu hriadeľa a axiálnemu plaváku. Porucha ložiska z preťaženia je primárnou príčinou zlyhania záberu sekundárneho prevodu. Tento systém zabezpečuje integritu polohy hriadeľa.
Mazacie inžinierstvo	Olej na báze syntetického polyglykolu (PG) alebo polyalfaolefínu (PAO) s vysokým EP prísadami proti opotrebovaniu. Presný objem oleja vypočítaný pre optimálne rozstrekové mazanie a tepelnú kapacitu.	Syntetické oleje si zachovávajú stabilnú viskozitu v širšom rozsahu teplôt, čím zaisťujú pevnosť filmu počas studených štartov a horúcej prevádzky. Vysoké EP aditíva zabraňujú zrúteniu filmu pri nárazovom zaťažení.	Udržuje film elastohydrodynamického mazania (EHL) pri všetkých podmienkach zaťaženia. Toto je jediná najefektívnejšia bariéra proti opotrebovaniu adhéznym lepidlom (odieraniu).
Montáž a zábeh	Montáž s kontrolovanou teplotou, overené predpätie ložiska. Každá jednotka prejde pred odoslaním nábehom naprázdno a naložený, aby sa usadil kontaktný vzor.	Odstraňuje chyby pri montáži, ktoré vyvolávajú vnútorné napätie. Zábeh sa za kontrolovaných podmienok jemne opotrebováva a vytvára optimálny nosný kontaktný vzor od prvého dňa.	Zabraňuje zlyhaniam „dojčenskej úmrtnosti“. Správny zábeh vyhladí nerovnosti, rovnomerne rozloží počiatočnú záťaž a pripraví jednotku na plné zaťaženie v teréne.

Tepelný manažment: Rozptyľovanie tepla záťaže

Keďže záťaž vytvára trenie a trenie vytvára teplo, riadenie tepla je riadením symptómu záťaže. Naše návrhy presahujú rámec jednoduchého rebrovaného krytu.

• Štandardné puzdro s rebrami:Povrchová plocha je maximalizovaná vďaka aerodynamickému dizajnu plutvy založenom na tepelnej simulácii. To je dostatočné pre väčšinu aplikácií v rámci mechanického hodnotenia.
• Možnosti chladenia pre vysoké tepelné zaťaženie:
  • Vonkajší ventilátor (predĺženie šnekového hriadeľa):Jednoduchá a efektívna možnosť na zvýšenie prietoku vzduchu nad krytom, zvyčajne zlepšuje rozptyl tepla o 30-50%.
  • Kryt ventilátora (kryt):Smeruje vzduch z ventilátora presne na najteplejšiu časť krytu (zvyčajne okolo ložiskových plôch).
  • Vodou chladiaci plášť:Pre extrémne pracovné cykly alebo vysoké okolité teploty umožňuje vlastné opláštené puzdro cirkulujúcej chladiacej kvapaline odvádzať teplo priamo. To môže zdvojnásobiť alebo strojnásobiť efektívnu tepelnú kapacitu jednotky.
  • Systém cirkulácie oleja s externým chladičom:Pre najväčšie jednotky ponúkame systémy, kde je olej čerpaný cez externý vzduch-olejový alebo voda-olejový chladič, pričom sa udržiava konštantná, optimálna teplota oleja bez ohľadu na zaťaženie.

Naším záväzkom v našej továrni je kontrolovať každú premennú. Od spektrografickej analýzy prichádzajúcich bronzových ingotov až po záverečnú termovíznu kontrolu počas záťažového zábehového testu je naša závitovková prevodovka skonštruovaná tak, aby bola spoľahlivým partnerom vo vašich najnáročnejších aplikáciách. Názov Raydafon Technology Group Co., Limited na jednotke znamená komponent navrhnutý s hlbokým, empirickým porozumením toho, ako podmienky zaťaženia ovplyvňujú dlhodobú spoľahlivosť. Nedodávame len prevodovku; dodávame systém navrhnutý tak, aby absorboval, distribuoval a rozptyľoval mechanickú energiu vašej aplikácie predvídateľne a bezpečne počas celej jej projektovanej životnosti.

---

Aké sú kľúčové parametre zaťaženia, ktoré musia inžinieri vypočítať pre spoľahlivosť?

Výber správnej šnekovej prevodovky je prediktívnym cvičením. Aby bola zaručená dlhodobá spoľahlivosť, musia inžinieri prejsť nad rámec jednoduchého výpočtu „výkon a pomer“ a analyzovať úplný profil zaťaženia. Nesprávna aplikácia, často v dôsledku neúplného hodnotenia zaťaženia, je hlavnou príčinou porúch v teréne. Tu uvádzame kritické parametre, ktoré náš technický tím vyhodnocuje pri dimenzovaní závitovkovej prevodovky pre zákazníka, pričom poskytujeme podrobnú metodiku, ktorá sa za nimi skrýva.

Základný výpočet: Požadovaný výstupný krútiaci moment (T2)

Zdá sa to základné, ale chyby sú bežné. Musí to byť krútiaci momentna výstupnom hriadeli prevodovky.

• Vzorec:T2 (Nm) = (9550 * P1 (kW)) / n2 (ot./min.) * η (účinnosť). Alebo z prvých princípov: T2 = Sila (N) * Polomer (m) pre navijak; alebo T2 = (Ťah dopravníka (N) * Polomer bubna (m)).
• Bežná chyba:Využitie výkonu motora a vstupných otáčok bez zohľadnenia strát účinnosti cez systém (iné prevodovky, remene, reťaze) pred našou šnekovou prevodovkou. Vždy merajte alebo vypočítajte krútiaci moment v mieste pripojenia k nášmu vstupnému alebo výstupnému hriadeľu.

Neobchodovateľný multiplikátor: faktor služby (SF) – hlboký ponor

Service Factor je univerzálny jazyk na zohľadnenie tvrdosti v reálnom svete. Je to multiplikátor aplikovaný na vypočítanýpožadovaný výstupný krútiaci moment (T2)určiťminimálny požadovaný menovitý krútiaci moment prevodovky.

Výber faktora služby je založený na systematickom hodnotení troch hlavných kategórií:

1. Charakteristiky zdroja energie (hlavný pohon):
   • Elektromotor (AC, 3-fázový):SF = 1,0 (základ). Zvážte však:
     • Štarty s vysokou zotrvačnosťou:Motory poháňajúce vysoké zotrvačné záťaže (ventilátory, veľké bubny) môžu pri štartovaní čerpať 5-6x FLC. Tento prechodný krútiaci moment sa prenáša. Pridajte 0,2-0,5 do SF alebo použite softštartér/VFD.
     • Počet štartov/hodina:Viac ako 10 štartov za hodinu predstavuje náročné štartovanie. Pridajte 0,3 k SF.
   • Spaľovací motor:V dôsledku pulzácií krútiaceho momentu a potenciálu šoku z náhleho zapojenia (spojky) je typická minimálna hodnota SF 1,5.
   • Hydraulický motor:Vo všeobecnosti hladké, ale potenciálne tlakové špičky. SF zvyčajne 1,25-1,5 v závislosti od kvality regulačného ventilu.
2. Vlastnosti poháňaného stroja (zaťaženie):Toto je najkritickejšia kategória.
   • Rovnomerné zaťaženie (SF 1.0):Stabilný, predvídateľný krútiaci moment. Príklady: Elektrický generátor, dopravník s konštantnou rýchlosťou s rovnomerne rozloženou hmotnosťou, miešadlo s kvapalinou s rovnomernou viskozitou.
   • Stredná šoková záťaž (SF 1,25 – 1,5):Nepravidelná prevádzka s periodickými, predvídateľnými špičkami. Príklady: Dopravníky s prerušovaným podávaním, ľahké výťahy, práčovne, baliace stroje.
   • Veľké rázové zaťaženie (SF 1,75 - 2,5+):Silné, nepredvídateľné požiadavky na vysoký krútiaci moment. Príklady: Drviče skál, kladivové mlyny, dierovacie lisy, vysokovýkonné navijaky s drapákovými lyžicami, lesná technika. Pre extrémne prípady, ako je drvič trosky, sme použili SF 3,0 na základe historických údajov o poruchách.
3. Denná prevádzková doba (pracovný cyklus):
   • Prerušované (≤ 30 min/deň):SF možno niekedy mierne znížiť (napr. vynásobiť 0,8), ale nikdy nie pod 1,0 pre triedu zaťaženia. Odporúča sa opatrnosť.
   • 8-10 hodín/deň:Štandardná priemyselná povinnosť. Použite plnú hodnotu SF zo zdroja energie a posúdenie poháňaného stroja.
   • Nepretržitá služba:Najnáročnejší rozvrh pre únavový život.Zvýšte SF z uvedeného hodnotenia minimálne o 0,2.Napríklad rovnomerné zaťaženie v nepretržitej prevádzke by malo používať SF 1,2, nie 1,0.

Vzorec pre minimálny menovitý krútiaci moment prevodovky:T2_rated_min = T2_calculated * SF_total.

Kritická kontrola: Tepelná kapacita (tepelné hodnotenie HP)

Toto je často limitujúci faktor, najmä pri menších prevodovkách alebo vysokorýchlostných aplikáciách. Prevodovka môže byť mechanicky dostatočne pevná, ale stále sa môže prehrievať.

• Čo to je:Maximálny vstupný výkon, ktorý môže prevodovka nepretržite prenášať bez toho, aby vnútorná teplota oleja prekročila stabilnú hodnotu (zvyčajne 90-95°C) pri štandardnej teplote 40°C.
• Ako skontrolovať:Vaša aplikáciapožadovaný vstupný výkon (P1)musí byť ≤ prevodovkyTepelné hodnotenie HPpri vašej prevádzkovej vstupnej rýchlosti (n1).
• Ak sa vyžaduje P1 > Tepelné hodnotenie:MUSÍTE znížiť mechanickú kapacitu (použite väčšiu veľkosť) alebo pridať chladenie (ventilátor, vodný plášť). Ignorovanie prehriatia a rýchleho zlyhania tejto záruky.
• Naše údaje:Náš katalóg poskytuje prehľadné grafy znázorňujúce tepelné HP vs. vstupné otáčky pre každú veľkosť šnekovej prevodovky, s chladením ventilátorom a bez neho.

Výpočty vonkajšej sily: priečne zaťaženie (OHL) a ťahové zaťaženie

Sily pôsobiace na hriadele vonkajšími komponentmi sú oddelené od prenášaného krútiaceho momentu a sú k nemu aditívne.

• Vzorec pre priečne zaťaženie (OHL) (pre reťaz/reťazové koleso alebo kladku):
  OHL (N) = (2000 * Krútiaci moment na hriadeli (Nm)) / (Rozstup rozstupu ozubeného kolesa/remenice (mm))
  Krútiaci moment na hriadelije buď T1 (vstup) alebo T2 (výstup). Musíte skontrolovať OHL na oboch hriadeľoch.
• Ťahové zaťaženie (axiálne zaťaženie) zo špirálových ozubených kolies alebo šikmých dopravníkov:Táto sila pôsobí pozdĺž osi hriadeľa a musí sa vypočítať z geometrie hnaného prvku.
• Overenie:Vypočítané OHL a ťahové zaťaženie musia byť ≤ prípustné hodnoty uvedené v našich tabuľkách pre vybraný model závitovkovej prevodovky v špecifickej vzdialenosti od čela skrine (X), kde pôsobí sila.

Špecifiká prostredia a aplikácie

• Teplota okolia:Ak je teplota vyššia ako 40 °C, tepelná kapacita sa zníži. Ak je teplota nižšia ako 0 °C, počiatočná viskozita maziva je problematická. Informujte nás o rozsahu.
• Montážna poloha:Červ nad alebo pod? To ovplyvňuje hladinu olejovej vane a mazanie horného ložiska. Naše hodnotenia sú zvyčajne pre prekročenie pozície červa. Ostatné pozície môžu vyžadovať konzultáciu.
• Profil pracovného cyklu:Ak sa zaťaženie predvídateľne mení, uveďte graf alebo popis. To umožňuje sofistikovanejšiu analýzu ako len statickú SF.

Náš prístup v Raydafon Technology je založený na spolupráci. Našim zákazníkom poskytujeme podrobné výberové listy, ktoré prechádzajú každým vyššie uvedeným parametrom. Ešte dôležitejšie je, že ponúkame priamu inžiniersku podporu. Zdieľaním úplných podrobností o vašej aplikácii – špecifikácie motora, zotrvačnosť spustenia, profil záťažového cyklu, podmienky prostredia a výkresy usporiadania – môžeme spoločne vybrať závitovkovú prevodovku, ktorá je nielen adekvátna, ale aj optimálne spoľahlivá pre vaše špecifické podmienky zaťaženia. Tento precízny proces výpočtu, založený na desaťročiach údajov z našich továrenských testov, oddeľuje správny výber od toho katastrofického.

---

Ako môže správna údržba a montáž pôsobiť proti opotrebovaniu súvisiacemu so záťažou?

Aj najrobustnejšie riešená šneková prevodovka odRaydafonmôže pri nesprávnej inštalácii alebo údržbe podľahnúť predčasnému zlyhaniu. Správna montáž a disciplinovaný režim údržby sú vaše prevádzkové páky, ktoré priamo pôsobia proti neúprosnému nárazu nákladu. Tieto postupy zachovávajú navrhnutú nosnú geometriu a integritu mazania, čím zaisťujú, že jednotka bude počas svojej životnosti fungovať tak, ako bola navrhnutá.

Fáza 1: Predinštalácia a montáž – nastavenie základov spoľahlivosti

Chyby, ktoré sa vyskytli počas inštalácie, vytvárajú prirodzené chyby zvyšujúce zaťaženie, ktoré žiadna neskoršia údržba nedokáže úplne opraviť.

• Skladovanie a manipulácia:
  • Jednotku skladujte v čistom a suchom prostredí. Ak sa skladuje dlhšie ako 6 mesiacov, každé 3 mesiace otočte vstupný hriadeľ o niekoľko plných otáčok, aby sa ozubené koleso znovu natrelo olejom a zabránilo sa falošnému brinelovaniu na ložiskách.
  • Nikdy nezdvíhajte jednotku len za hriadele alebo liate oká krytu. Okolo krytu použite popruh. Pád alebo otrasy jednotky môžu spôsobiť vnútorné posuny vyrovnania alebo poškodenie ložísk.
• Základ a tuhosť:
  • Montážna základňa musí byť rovná, pevná a opracovaná s dostatočnou toleranciou (odporúčame lepšie ako 0,1 mm na 100 mm). Flexibilná základňa sa pri zaťažení ohne, čím sa prevodovka nesprávne zarovná s pripojeným zariadením.
  • Na opravu rovinnosti základne použite podložky, nie podložky. Uistite sa, že montážne nožičky sú plne podopreté.
  • Použite správnu triedu spojovacieho prvku (napr. triedu 8.8 alebo vyššiu). Utiahnite skrutky do kríža na krútiaci moment uvedený v našej príručke, aby ste predišli deformácii krytu.
• Zarovnanie hriadeľa: jediná najkritickejšia úloha.
  • Nikdy nezarovnávajte okom alebo rovným okrajom.Vždy používajte číselník alebo laserový zarovnávací nástroj.
  • Zarovnajte pripojené zariadenie k prevodovke, nie naopak, aby ste predišli deformácii skrine prevodovky.
  • Skontrolujte zarovnanie vo vertikálnej aj horizontálnej rovine. Konečné zarovnanie sa musí vykonať so zariadením pri normálnej prevádzkovej teplote, pretože tepelný rast môže posunúť zarovnanie.
  • Prípustné vychýlenie ohybných spojok je zvyčajne veľmi malé (často menej ako 0,05 mm radiálne, 0,1 mm uhlové). Prekročenie tejto hodnoty spôsobuje cyklické ohybové zaťaženie hriadeľov, čím sa dramaticky zvyšuje opotrebovanie ložísk a tesnení.
• Pripojenie vonkajších komponentov (kladky, ozubené kolesá):
• Na inštaláciu použite vhodný sťahovák; nikdy neklepajte priamo na hriadeľ alebo komponenty prevodovky.
• Uistite sa, že kľúče sú správne nasadené a nevyčnievajú. Na zaistenie komponentu použite nastavovacie skrutky v správnej orientácii.
• Skontrolujte, či je priečna záťaž (OHL) týchto komponentov v rámci publikovaného limitu pre zvolenú šnekovú prevodovku v správnej vzdialenosti „X“.

Fáza 2: Mazanie – Pokračujúci boj proti opotrebovaniu spôsobenému zaťažením

Mazanie je aktívna látka, ktorá bráni tomu, aby náklad spôsobil kontakt kov na kov.

• Počiatočné vyplnenie a vniknutie:
  • Používajte len odporúčaný typ oleja a viskozitu (napr. ISO VG 320 syntetický polyglykol). Nesprávny olej nemôže pri vysokom kontaktnom tlaku vytvoriť potrebný film EHD.
  • Doplňte do stredu priezoru alebo zátky hladiny oleja – nič viac, nič menej. Preplnenie spôsobuje straty vírením a prehrievanie; nedostatočné plnenie hladuje ozubené kolesá a ložiská.
  • Prvá výmena oleja je kritická.Po prvých 250-500 hodinách prevádzky vymeňte olej. Tým sa odstránia opotrebené častice, ktoré vznikajú, keď sa zuby ozubeného kolesa mikroskopicky navzájom prispôsobujú pri počiatočnom zaťažení. Ak tieto nečistoty zostanú v systéme, sú vysoko abrazívne.
• Rutinné výmeny oleja a monitorovanie stavu:
  • Vytvorte si plán na základe prevádzkových hodín alebo ročne, podľa toho, čo nastane skôr. Pri nepretržitej prevádzke sú výmeny každých 4 000 – 6 000 hodín bežné pri syntetickom oleji.
  • Analýza oleja:Najsilnejší prediktívny nástroj. Pri každej výmene oleja pošlite vzorku do laboratória. V prehľade sa zobrazí:
    • Kovy:Stúpajúce železo (šneková oceľ) alebo meď/cín (bronz kolesa) indikuje aktívne opotrebovanie. Náhly skok naznačuje problém.
    • Viskozita:Zhustol olej (oxidácia) alebo zriedil (zníženie šmyku, riedenie paliva)?
    • Kontaminanty:Kremík (nečistota), obsah vody, číslo kyslosti. Voda (>500 ppm) je obzvlášť škodlivá, pretože podporuje hrdzavenie a znižuje pevnosť olejového filmu.
• Opätovné mazanie tesnení (ak je to potrebné):Niektoré konštrukcie majú tesnenia na čistenie tuku. Špecifikované vysokoteplotné mazivo s komplexom lítia používajte šetrne, aby ste predišli kontaminácii olejovej vane.

Fáza 3: Prevádzkové monitorovanie a pravidelná inšpekcia

Staňte sa systémom včasného varovania pre problémy súvisiace so zaťažením.

• Monitorovanie teploty:
  • Pomocou infračerveného teplomeru alebo trvalo namontovaného snímača pravidelne kontrolujte teplotu puzdra v blízkosti oblastí ložísk a olejovej vane.
  • Vytvorte základnú teplotu pri bežnom zaťažení. Trvalé zvýšenie teploty o 10-15°C nad základnú hodnotu je jasným varovaním pred zvýšeným trením (nesúososť, zlyhanie maziva, preťaženie).
• Analýza vibrácií:
  • Jednoduché ručné merače dokážu sledovať celkovú rýchlosť vibrácií (mm/s). Trend to v priebehu času.
  • Zvyšujúce sa vibrácie signalizujú zhoršujúce sa ložiská, nerovnomerné opotrebovanie alebo nevyváženosť pripojených zariadení – to všetko zvyšuje dynamické zaťaženie prevodovky.
• Sluchová a vizuálna kontrola:
  • Počúvajte zmeny zvuku. Nové kňučanie môže naznačovať nesprávne zarovnanie. Klepanie môže naznačovať poruchu ložiska.
  • Hľadajte úniky oleja, čo môže byť príznakom prehriatia (stvrdnutia tesnenia) alebo pretlaku.
• Opätovné utiahnutie skrutiek:Po prvých 50-100 hodinách prevádzky a potom každý rok znova skontrolujte tesnosť všetkých skrutiek základu, krytu a spojky. Vibrácie zo záťažových cyklov ich môžu uvoľniť.

Komplexná tabuľka plánov údržby

Akcia	Frekvencia / Načasovanie	Účel a zaťaženie pripojenia	Kľúčové poznámky k postupu
Počiatočná výmena oleja	Po prvých 250-500 hodinách prevádzky.	Odstraňuje počiatočné úlomky opotrebenia (brúsne častice), ktoré vznikajú počas procesu ukladania ozubených kolies a ložísk. Zabraňuje zrýchleniu abrazívneho opotrebovania.	Za tepla sceďte. V prípade nadmerného množstva nečistôt prepláchnite iba rovnakým typom oleja. Doplňte na správnu úroveň.
Rutinná výmena a analýza oleja	Každých 4000-6000 prevádzkových hodín alebo 12 mesiacov. Častejšie v špinavom/teplom prostredí.	Dopĺňa degradované prísady, odstraňuje nahromadené opotrebované kovy a nečistoty. Analýza oleja poskytuje trend opotrebovania, priamy indikátor intenzity vnútorného zaťaženia a zdravia komponentov.	Počas prevádzky odoberte vzorku oleja zo strednej vane. Odoslať do laboratória. Zdokumentujte výsledky na stanovenie trendových čiar pre kritické prvky ako Fe, Cu, Sn.
Kontrola krútiaceho momentu skrutiek	Po 50-100 hodinách, potom ročne.	Zabraňuje uvoľneniu v dôsledku vibrácií a tepelných cyklov pri zaťažení. Uvoľnené skrutky umožňujú pohyb krytu a vychýlenie, čo vytvára nerovnomerné, vysoké namáhanie.	Použite kalibrovaný momentový kľúč. Postupujte podľa krížového vzoru pre skrutky krytu a základne.
Kontrola zarovnania	Po inštalácii, po akejkoľvek údržbe pripojeného zariadenia a raz ročne.	Zabezpečuje, aby boli spojené hriadele kolineárne. Vychýlenie je priamym zdrojom cyklického ohybového zaťaženia, ktoré spôsobuje predčasné zlyhanie ložísk a nerovnomerný kontakt ozubeného kolesa (zaťaženie hrán).	Vykonajte so zariadením pri prevádzkovej teplote. Pre presnosť použite laserové alebo číselníkové indikátory.
Monitorovanie trendov teploty a vibrácií	Týždenné / mesačné čítania; nepretržité monitorovanie kritických aplikácií.	Včasné odhalenie problémov (porucha mazania, opotrebovanie ložísk, nesúososť), ktoré zvyšujú vnútorné trenie a dynamické zaťaženie. Umožňuje plánovaný zásah pred katastrofickým zlyhaním.	Označte meracie body na kryte. Zaznamenajte okolitú teplotu a stav zaťaženia pre presné porovnanie.
Vizuálna kontrola netesností a poškodenia	Denná/týždenná prechádzka.	Identifikuje úniky oleja (potenciálna strata maziva vedúca k opotrebovaniu) alebo fyzické poškodenie vonkajšími nárazmi, ktoré by mohli ohroziť integritu krytu pri zaťažení.	Skontrolujte tesniace plochy, spoje puzdra a odvzdušňovanie. Uistite sa, že odvzdušňovač je čistý a voľný.

Odbornosť našej továrne presahuje miesto predaja. Naša technická dokumentácia obsahuje komplexné inštalačné príručky a kontrolné zoznamy údržby prispôsobené našim produktom. Partnerstvom s nami získate nielen kvalitnú šnekovú prevodovku, ale aj vedomostný rámec a podporu, aby ste zabezpečili, že bude poskytovať celú navrhnutú životnosť a aktívne zvládať záťažové výzvy, ktorým čelí každý deň. Spoľahlivosť je partnerstvo a naším záväzkom je byť vaším technickým zdrojom od inštalácie až po desaťročia servisu.

---

Zhrnutie: Zabezpečenie dlhodobej spoľahlivosti prostredníctvom uvedomenia si zaťaženia

Pochopenie toho, ako podmienky zaťaženia ovplyvňujú dlhodobú spoľahlivosť jednotiek závitovkových prevodoviek, je základným kameňom úspešného aplikačného inžinierstva. Je to mnohostranná súhra medzi mechanickým namáhaním, tepelným manažmentom, vedou o materiáloch a prevádzkovými postupmi. Ako sme zistili, nepriaznivé zaťaženia urýchľujú mechanizmy opotrebovania, ako je odieranie, jamky a odieranie, čo vedie k strate účinnosti a predčasnému zlyhaniu.

V spoločnosti Raydafon Technology Group Co., Limited proti tomu bojujeme prostredníctvom zámerného dizajnu: od našich kalených oceľových závitoviek a bronzových kolies až po naše pevné kryty a vysokokapacitné ložiská, každý aspekt našej závitovkovej prevodovky je navrhnutý tak, aby zvládal a vydržal náročné profily zaťaženia. Partnerstvo pre spoľahlivosť je však spoločné. Úspech závisí od presného výpočtu prevádzkových faktorov, tepelných limitov a vonkajších zaťažení počas výberu, po ktorom nasleduje starostlivá inštalácia a proaktívna kultúra údržby.

Tým, že sa na zaťaženie nepozeráte ako na jedno číslo, ale ako na dynamický profil životnosti, a výberom partnera prevodovky so zodpovedajúcou konštrukčnou hĺbkou premeníte kritický komponent na spoľahlivé aktívum. Pozývame vás využiť naše dve desaťročia skúseností. Dovoľte nášmu technickému tímu, aby vám pomohol pri analýze vašich špecifických podmienok zaťaženia s cieľom špecifikovať optimálne riešenie závitovkovej prevodovky, ktoré zaistí výkon, dlhú životnosť a maximálnu návratnosť vašej investície.

Kontaktujte Raydafon Technology Group Co., Limiteddnes na podrobnú kontrolu aplikácie a odporúčanie produktu. Stiahnite si našu komplexnú technickú publikáciu o výpočte zaťaženia alebo si vyžiadajte audit na mieste od našich technikov, aby ste posúdili vaše súčasné systémy pohonov.

---

Často kladené otázky (FAQ)

Q1: Aký je najškodlivejší typ zaťaženia pre šnekovú prevodovku?
A1: Nárazové zaťaženie je zvyčajne najškodlivejšie. Náhly vrchol krútiaceho momentu s vysokou veľkosťou môže okamžite pretrhnúť kritický olejový film medzi závitovkou a kolesom, čo spôsobí okamžité adhézne opotrebovanie (odieranie) a potenciálne prasknutie zubov alebo ložísk. Tiež vyvoláva vysoké stresové cykly, ktoré urýchľujú únavu. Zatiaľ čo trvalé preťaženie je škodlivé, okamžitá povaha rázových zaťažení často nenecháva čas na to, aby zotrvačnosť systému absorbovala náraz, čo ich robí obzvlášť silnými.

Q2: Ako nepretržité preťaženie pri povedzme 110 % menovitého krútiaceho momentu ovplyvňuje životnosť?
A2: Nepretržité preťaženie, dokonca aj okrajovo, drasticky znižuje životnosť. Vzťah medzi zaťažením a životnosťou ložiska/ozubeného kolesa je často exponenciálny (v prípade ložísk platí vzťah kocky a zákona). Preťaženie o 110 % môže znížiť očakávanú životnosť ložiska L10 približne o 30 – 40 %. Čo je kritickejšie, zvyšuje prevádzkovú teplotu v dôsledku zvýšeného trenia. To môže viesť k tepelnému úniku, kedy sa teplejší olej riedi, čo vedie k väčšiemu treniu a ešte teplejšiemu oleju, čo v konečnom dôsledku spôsobí rýchle poškodenie maziva a katastrofické opotrebovanie v krátkom čase.

Q3: Môže väčší servisný faktor úplne zaručiť spoľahlivosť pri premenlivom zaťažení?
Odpoveď 3: Väčší servisný faktor je rozhodujúcou bezpečnostnou rezervou, ale nie je absolútnou zárukou. Zohľadňuje neznáme v charaktere zaťaženia a frekvencii. Spoľahlivosť však závisí aj od správnej inštalácie (zarovnanie, montáž), správneho mazania a faktorov prostredia (čistota, teplota okolia). Použitím vysokého prevádzkového faktora sa vyberie robustnejšia prevodovka s väčšou vlastnou kapacitou, ale aj tak musí byť správne nainštalovaná a udržiavaná, aby sa dosiahla plná potenciálna životnosť.

Q4: Prečo je tepelná kapacita taká dôležitá pri diskusii o zaťažení?
A4: V závitovkovej prevodovke sa značná časť vstupného výkonu stráca ako teplo v dôsledku klzného trenia. Zaťaženie priamo určuje veľkosť tejto straty trením. Tepelná kapacita je rýchlosť, ktorou môže skriňa prevodovky odvádzať toto teplo do okolia bez toho, aby vnútorná teplota prekročila bezpečný limit pre mazivo (zvyčajne 90-100°C). Ak aplikovaná záťaž generuje teplo rýchlejšie, než sa môže rozptýliť, jednotka sa prehreje, čím sa rozloží olej a dôjde k rýchlemu zlyhaniu, aj keď sú mechanické komponenty dostatočne pevné na to, aby zvládli krútiaci moment.

Otázka 5: Ako špecificky degradujú priečne zaťaženia závitovkovú prevodovku?
A5: Radiálne zaťaženie pôsobí na výstupný hriadeľ ohybovým momentom. Táto sila je prenášaná ložiskami výstupného hriadeľa. Nadmerné OHL spôsobuje predčasnú únavu ložísk (brinelling, odlupovanie). Mierne tiež vychyľuje hriadeľ, čo nesprávne vyrovná presnú sieť medzi závitom a kolesom. Toto nesprávne zarovnanie sústreďuje zaťaženie na jeden koniec zuba, čo spôsobuje lokalizované jamky a opotrebovanie, zvyšuje vôľu a generuje hluk a vibrácie. Účinne narúša starostlivo navrhnuté rozloženie zaťaženia prevodovky.

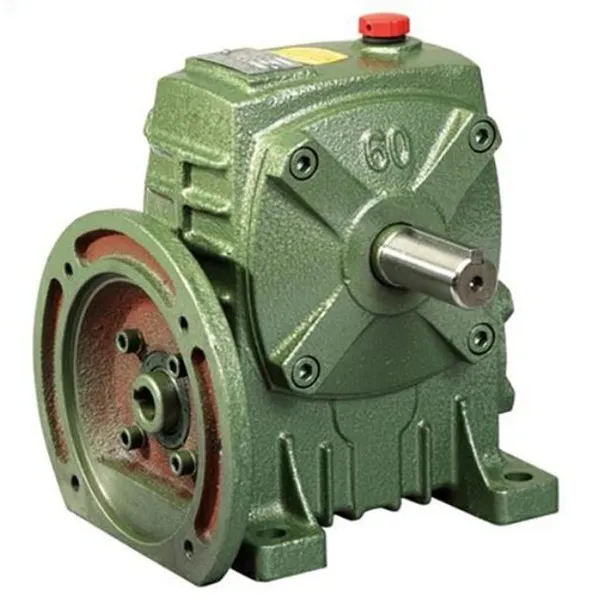

Šneková prevodovka technológie Raydafon: Kľúčové konštrukčné parametre pre odolnosť voči zaťaženiu
